一种用于手机充电器的变压器的制造方法

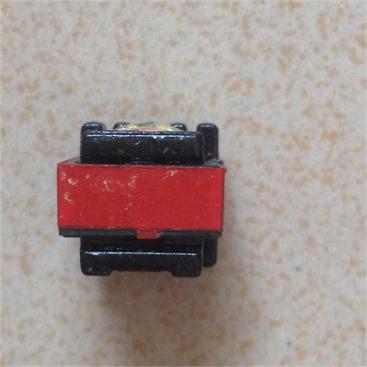

本实用新型涉及变压器技术领域，特别是用于手机充电器的变压器.

背景技术:

目前，生活中使用的电子产品越来越多. 相应地，这些电子产品需要配备相应的充电器，以确保电子产品有电使用手机充电器的变压器，因此充电器的使用非常频繁. 作为充电器的核心组件，变压器对充电器的性能有着至关重要的影响. 由于现有技术中的变压器尺寸较大，在使用过程中变压器会产生大量的热量，从而缩短了充电器的使用寿命，甚至可能发生严重的事故.

技术实现要素:

本发明的目的是提供一种用于手机充电器的变压器，以解决上述背景技术中提出的问题.

为达到上述目的，本发明提供了以下技术方案: 一种用于手机充电器的变压器，包括骨架，铁芯，一次绕组和绕在骨架上的次级绕组和铁芯. 绕组的顶部设有第一线圈和第二线圈，在第一线圈和第二线圈之间设有通槽，骨架上设有均匀分布的小孔，散热片的下端设有散热板. 骨架. 散热板的下端设有主销和副销，在散热板的内部设有支撑杆，在铁芯的中部设有散热槽.

最好在散热板和骨架之间设置一个空腔.

最好，骨架的直径是散热器直径的三分之二.

优选地，线轴上的初级引线的宽度小于次级引线的宽度.

与现有技术相比，本发明的有益效果是: 本发明的结构简单，方便，实用，可以提供固定绕组的第一线圈和第二线圈以满足需要. 同时，由于骨架上初级引脚的宽度小于次级引脚的宽度，从而提高了变压器的绝缘性能，从而降低了变压器的散热能力. 通过提供散热孔和散热板来增加变压器，从而提高充电器的安全性能.

图纸说明

图1是本实用新型结构的正视图.

图. 图2是本实用新型结构的顶视图.

图片: 1个线轴手机充电器的变压器，2个铁芯，3个小孔，4个初级引脚，41个次级引脚，5个散热器，6个初级绕组，61个第一线圈，62个第二线圈，7个次级绕组，71个散热器，8个通过插槽，9个支撑杆.

具体实现

将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚，完整地描述. 显然，所描述的实施例仅是本发明实施例的一部分，而不是全部示例. 基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围.

请参考图. 如图1-2所示，本实用新型提供了一种技术方案: 一种用于手机充电器的变压器，包括骨架1，铁芯2，缠绕在骨架1上的初级绕组6和铁芯2，以及次级绕组7. 在初级绕组6上设有第一线圈61和第二线圈62，在第一线圈61和第二线圈62之间设有通槽8，在骨架1上设有均匀分布的小孔3，骨架1的下端设有散热板5，散热板5的下端设有主销4和副销41，主销4在骨架上的宽度为电平销41的宽度增加了变压器的安全性，并且在散热板5的内部设置有支撑杆9，并且在散热板5与骨架1之间设置有空腔. 可以防止之间的直接连接变压器和电路板的触点减少了热传递，并延长了充电器的使用寿命. 铁芯2的中部设有散热槽71. 框架1的直径为散热板5直径的三分之二.

工作原理: 使用时，电路穿过初级绕组6的第一线圈61和第二线圈62，然后在次级绕组7的协同作用下产生可变的电压和电流，从而实现根据工作要求，变压器产生的热量通过通槽8和散热板5扩散到变压器外部，起到保护作用.

尽管已经示出并描述了本发明的实施例，但是本领域普通技术人员可以理解，可以以各种方式来实现这些实施例而不背离本发明的原理和精神. ，替换和变更，本发明的范围由所附权利要求书及其等效形式定义.
