虽然我的核心保持不变，但日本系数代码（3）在摄像机背后的系数解释

->

正如在2005年索尼CCD缺陷门的先前介绍中所揭示的那样，索尼与许多日本（甚至是非日本）品牌有着长期的合作关系. 尽管那年有“连锁连锁店”，但日本公司仍然非常接近. 还可以看出，索尼在生产能力和价格方有相当大的优势. 大型制造商自然希望在自己的机器上使用自己的传感器，但这需要一定的规模，否则，其成本将比外包成本更高，并且效果不一定好，甚至更糟，这似乎非常不经济. 作为电子巨头，索尼长期以来一直在开发相关产品. 显然，消费类数码相机的成本更为重要. 外包CCD / CMOS的使用非常普遍.

小编可以谈谈，1 / 1.7英寸CCD是消费类数码相机中旗舰型号的规格. 例如，松下LX3，佳能G11等都使用1 / 1.7英寸CCD，有效像素为1000万，型号为ICX685CQZ（请参阅PDF），此CCD的对角线为9.310mm（1 / 1.7型），并且有效像素为1017万. ICX685CQZ的性能优于上一代佳能G10，尼康P6000等使用的1369万像素CCD ICX652CQZ（请参阅PDF），并且像素也大大减少了.

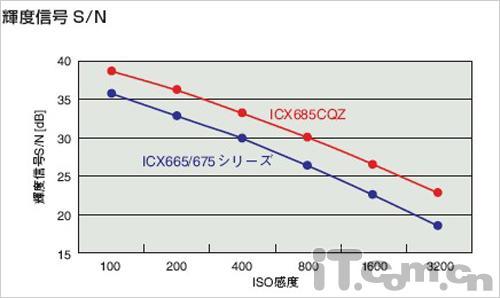

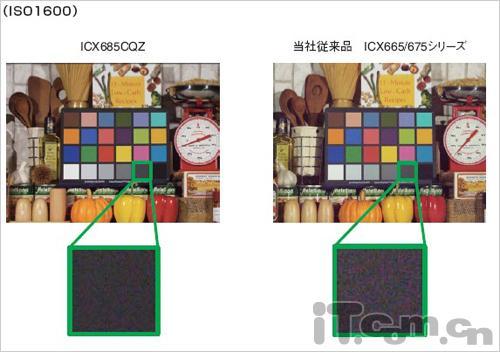

ICX685CQZ具有更高的灵敏度（对比度为1 / 2.3英寸ICX665）

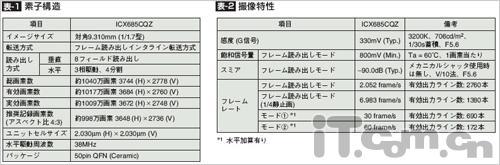

ICX685CQZ技术参数

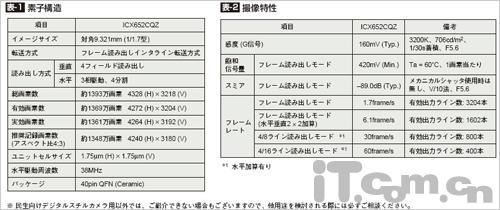

ICX652CQZ技术参数（佳能G10使用CCD）

饱和信号量和灵敏度（G信号）不如ICX685CQZ好，这两个方面与灵敏度，图像质量和纯度有关（更多的噪声，高质量的信号会变弱，更多的噪声）

与具有相同千万像素的1 / 2.3英寸CCD相比，具有更好的降噪效果

去年新推出的三星EX1，松下LX5，尼康P7000，佳能G12等以及奥林巴斯今年在CES2011上发布的XZ-1仍应使用此CCD，这可能基于各种需要. 改进.

除了这种更大尺寸的CCD外，近年来在DC消耗中非常流行的背照式CMOS也来自索尼. 索尼大力推广其背照式CMOS，并且还发布了许多产品. 例如，7.59毫米（1 / 2.3型）有效像素1034万个背照式CMOS IMX050CQK（请参阅PDF），索尼将背照式CMOS命名为“ Exmor R” CMOS（请参阅PDF），Exmor指的是集成CMOS的A / D转换功能在模拟信号和数字信号转换之前和之后处理噪声，以实现双重降噪并提供清晰的信号输出. R是指背面照明技术.

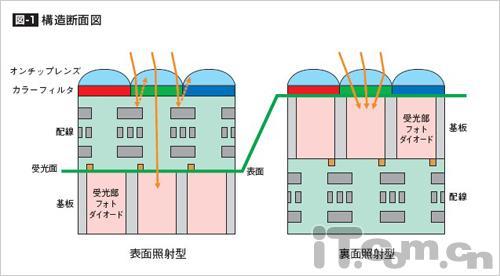

与现有的CMOS传感器相比，Exmor R CMOS的光电二极管（受光端）和线路连接层（在传感器芯片上）的位置完全相反. 形成具有在顶部的光电二极管和在底部的电路层的布局. 这样，在拍摄时，光穿过芯片表面的滤色镜，大大缩短了微透镜之后到达CMOS传感器的路径. 而且，它过去不再被覆盖光电二极管表面的各种电路连接层屏蔽和干扰. 入射光的利用率大大提高. 这样，就可以充分发挥CMOS半导体材料在信噪比方面的优势（理论上）.

与前照式结构相反

这种10兆像素的背照式CMOS（IMX050CQK）几乎已普及到所有主要品牌sony t99c，例如熟悉的Sony WX1，TX1，卡西欧EX-FC150，尼康P100，富士HS11都采用了它. 7月发布的DSC-WX5和DSC-TX9已经将Exmor R CMOS像素提高到1220万. 今年年初，在CES 2011上，背照式CMOS像素增加到1600万.

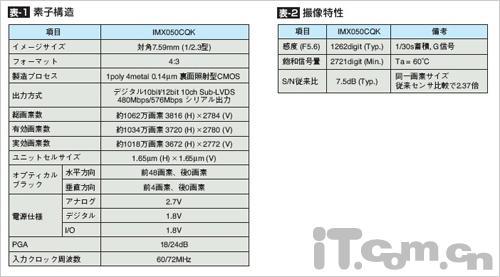

IMX050CQK技术参数

IMX050CQK具有40fps的高连拍速度

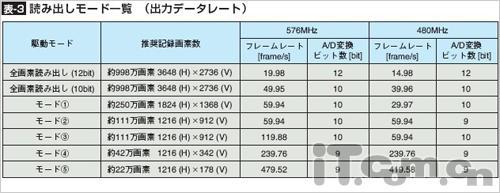

2009年，某些高速9百万像素CMOS型号使用了IMX032CQR（请参阅PDF），例如Sony HX1和Casio FC100. 该CMOS支持30fps连续拍摄（全像素10bit），而后来的IMX050CQK 40fps（10bit全像素）仍然不如人.

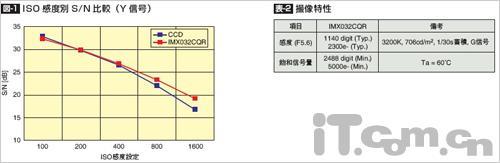

IMX032CQR具有比CCD更好的灵敏度

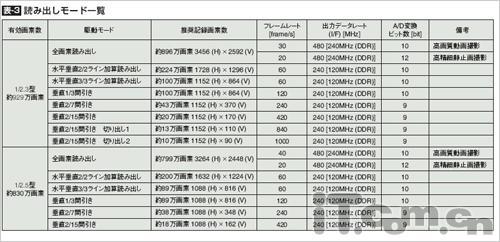

连续拍摄高达30fps（10位）

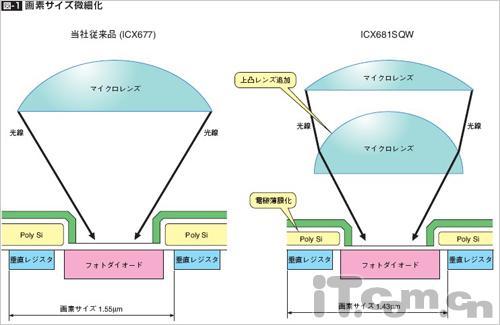

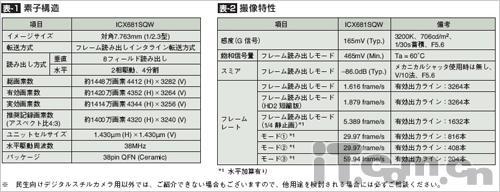

小型高像素CCD，索尼还推出了ICX681SQW（见PDF），这款CCD对角线为7.637mm（1 / 2.3型），有效像素为1420万，支持720P. 每个人都熟悉该CCD的参数. 许多配备1400万像素CCD的数码相机都使用ICX681SQW，例如Sony T99DC，T99C，W390，尼康S8000，卡西欧EX-H15等，大约1200万像素CCD低端产品应使用ICX667 / ICX677（请参阅PDF） ）. 索尼今年的最新产品已开始使用1610万有效像素的Super HAD CCD.

事实上，索尼生产的CCD和CMOS中有75％出售给了其他公司，而只有25％的是自己生产和销售的. 在这种以出口为导向的商业模式中，如何抓住市场趋势并将产品销售给客户是关键. 索尼内部有一个数码相机部门. 当两个部门进行沟通时，他们可以了解市场趋势和功能要求，并以此为基础生产用于出口的传感器. 索尼还可以灵活应对出口产品的需求. 例如，上面提到的一些定制服务就是由此产生的.

在上一篇文章中，读者可能会发现某些图像传感器没有公开的技术PDF，并且型号未知. 这主要是由于该产品是品牌特定的定制产品（专用）或Sony自己的产品. 它不会导出，可以在PDF中找到. 技术信息基本上是索尼的出口产品.

->

作者: 梁爽

索尼不仅是数码相机制造商，而且还是半导体的多元化生产商. 索尼CMOS和CCD也广泛用于许多品牌的数码相机. 实际上，必须公开发布各种品牌提供的索尼CCD / CMOS. 到2005年.

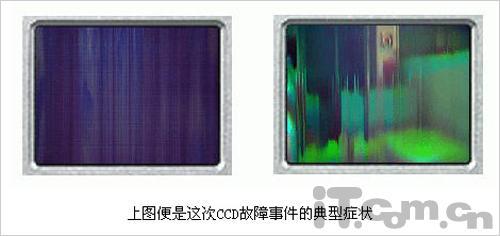

索尼在2005年10月4日宣布，该公司生产的某些CCD相机元件有缺陷，并且使用CCD的产品可能会出现“无法显示取景器和LCD屏幕，并且拍摄和拍摄的图像无序. ”等待失败. 失败的原因是连接CCD芯片和引线框的焊丝老化，导致脱落. 随后，佳能，富士胶片，​​柯尼卡美能达，尼康，奥林巴斯，理光等都相继宣布了CCD故障事件. 故障原因与索尼宣布的CCD故障基本相同. 接线焊点有时会脱落. “然后，我们在这些制造商的中文网站上找到了相关的用户公告.

该大型故障报告显示，佳能，尼康和其他品牌产品使用的CCD是从Sony购买的. CCD故障所涉及的各种品牌，型号和时间也令人眼花azz乱. 实际上sony t99c，许多相机制造商购买和使用Sony CCD / CMOS不再是新颖的事，绝不限于消费类数码相机.

在单反相机中，柯尼卡美能达（后来被索尼收购），尼康和宾得都使用索尼制造的CCD. 仅佳能，富士和西格玛使用自行生产的感光元件. 尼康在1996年开发D1的过程中一直在寻找合适的传感器，最终找到了索尼. 索尼的CCD具有1080万像素，但其高感光度性能却不佳，D1被定位为运动机，因此需要更高的高感光度性能. 尼康和索尼采用像素合并技术，将1,080万像素CCD彼此靠近. 这四个像素用作一个像素，最终产品为275万像素. 2001年推出的D1H继续使用此CCD. 同时发布的D1X是一种将1080万像素CCD二合一组合，组合上下两个像素并在随后的相机处理中重新计算变形图像以获得500万以上图像的方法.

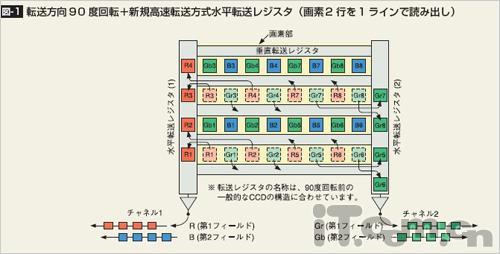

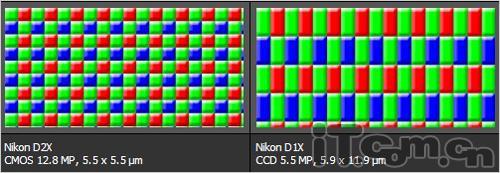

二合一像素结构与普通镶嵌结构的区别

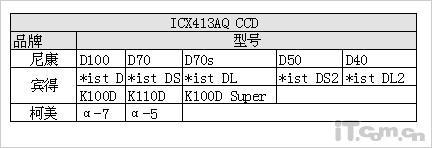

但是上面提到的都是旗舰高端机器，而实际销量仍然是中端和低端产品. 2002年配备尼康D100的610万有效像素CCD ICX413AQ是经典之作. 索尼ICX413AQ（请参阅PDF）配备了各种数字SLR. 上一代产品是2007年6月28日推出的K100D升级版: K100D Super. CCD已经在多个品牌中继承了长达5年.

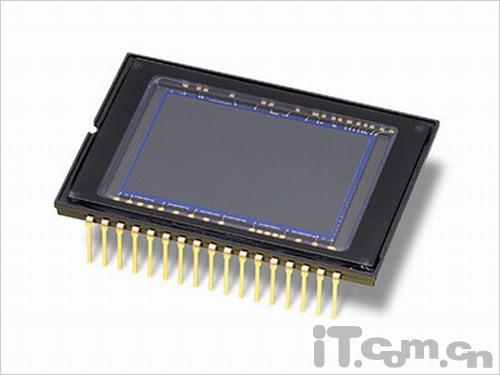

ICX413AQ

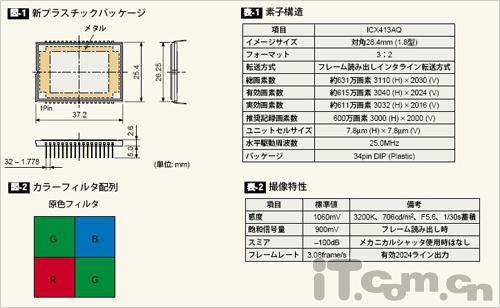

ICX413AQ技术参数

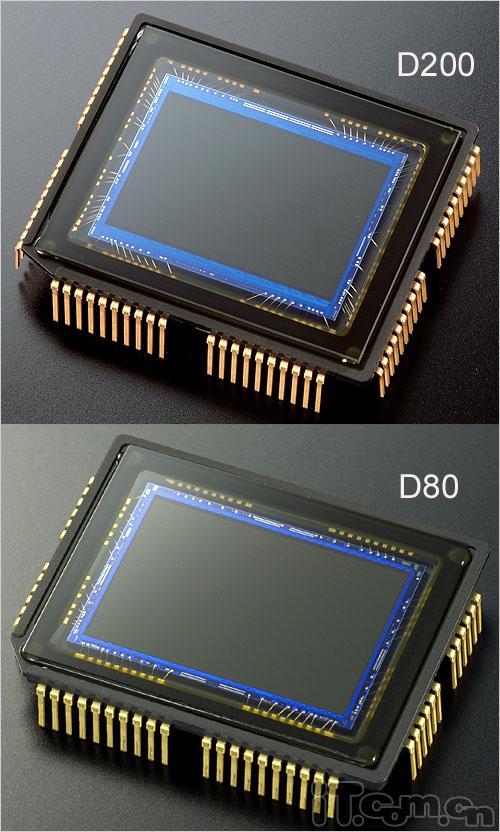

ICX413AQ之后，出现了ICX483AQA，其有效像素为1020万（请参阅PDF）. 这款CCD配备了于2005年11月1日推出的尼康D200，这使中端数字SLR迅速进入了1000万像素的时代，也领先于佳能的800万像素CMOS. 随后，引入了ICX493AQA（参见PDF）. 这基本上是ICX483AQA的简化版本. 483AQA是493AQA的简化版本，具有4个数据读取通道和仅2个数据读取通道. 这限制了硬件上的连续拍摄速度. 这两个10兆像素CCD像它们的前代产品一样制造了许多经典型号. ICX483AQA仅可用于尼康D200，而ICX493AQA可用于许多应用. 毕竟，低端和低端连拍的要求并不高，直到尼康在2009年7月30日发布D3000为止. 这两个CCD的继承时间也达到了4年.

ICX483AQA和ICX493AQA

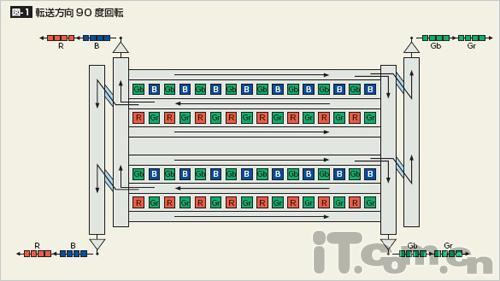

ICX483AQA是四个通道

ICX493AQA双通道

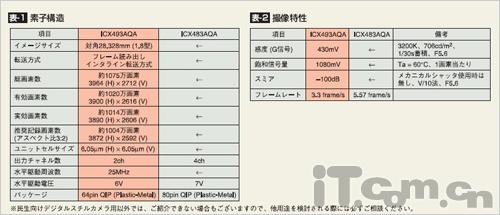

ICX483AQA和ICX493AQA技术参数的比较（主要区别是连续拍摄）

->

随着2007年尼康D300和索尼a700的发布，中端单反相机开始进入CMOS时代. 实际上，佳能一直采用自行生产的CMOS（EOS 1D使用外包的CCD），尼康于2004年9月16日发布的旗舰产品D2X也开始使用1240万像素APS-C格式CMOS（尼康专为索尼定制）. D300和a700在某种程度上与新的CMOS和D2X有关. CMOS型号为IMX021（请参阅PDF）. 索尼早前一直在努力开发大尺寸CMOS. 例如，在D2X CMOS之后，2005年9月推出的不可互换镜头DSC-R1配备了APS-C（21.5x14.4mm）1,030万有效像素CMOS. 可以看出，尼康D200最初有两个选择，但由于某些原因，尼康仍然选择CCD.

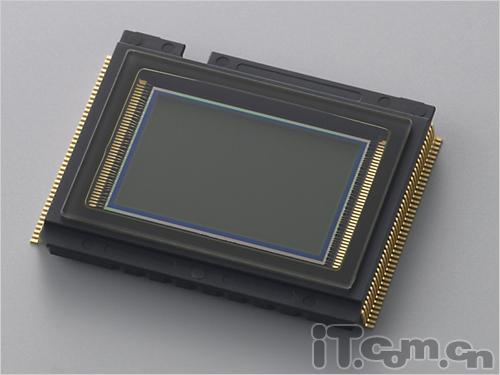

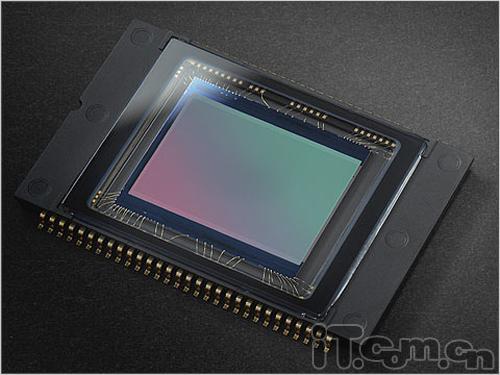

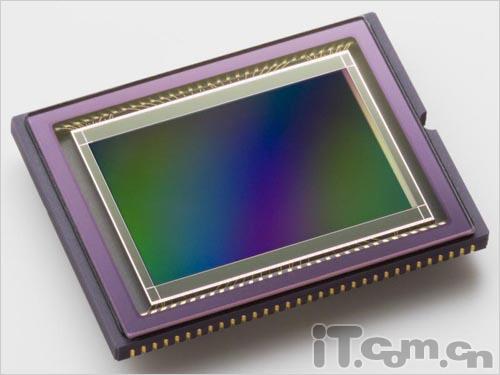

Nikon D2X CMOS

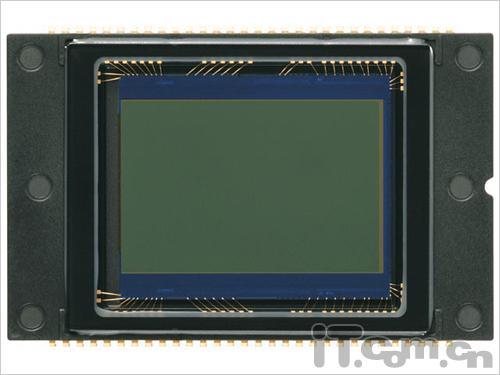

索尼R1使用的CMOS

在这里我们可以很容易地看到，索尼同时对CCD和CMOS进行研发有两个方面，甚至具有一定的竞争力. 索尼自己的a700和尼康D300都使用相似规格的CMOS. 对于索尼的CMOS / CCD部门来说，自己的相机部门和尼康都是客户. 尼康和索尼有着长期的合作关系. 索尼D300和a700传感器具有相同的指示器，但是它们之间有很多差异，尼康对此进行了许多更改.

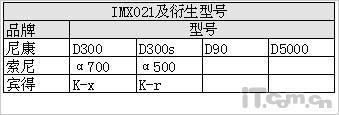

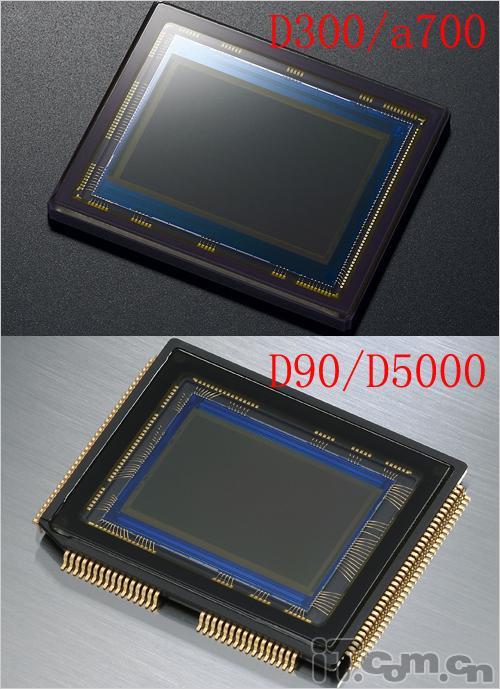

D300 / a700与D90和D5000CMOS不同

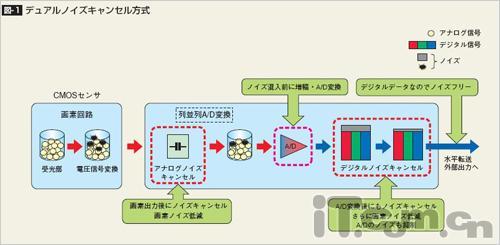

IMX021 Exmor CMOS集成了A / D转换功能

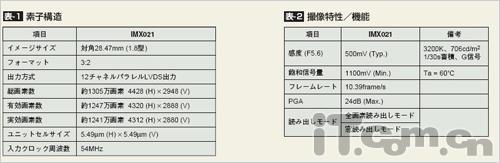

IMX021技术参数

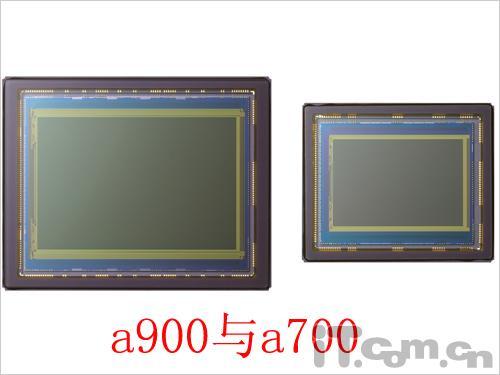

这项定制的优化服务不仅限于尼康. 编辑曾经在文章“复古就是谈论富士X100测距仪趋势的时尚”中提到过. Leica X1使用IMX021，但已经过优化，Fuji X100使用Nikon D90 CMOS也已定制（主要针对微棱镜进行了优化）. 作为CMOS供应商和生产商，根据客户需求生产产品是他们的工作，当然价格会有所不同. 低端机型（如尼康D90和D5000）没有这种“优先处理”，基本上直接使用Sony CMOS（该机型可能是IMX038，与Sony a500相同）. 与IMX021相比，减少了数据读取通道，并减少了连拍. . 高端尼康D3X也使用索尼CMOS，规格与a900相似（请参阅索尼新闻），但是此CMOS是尼康为D3X定制的.

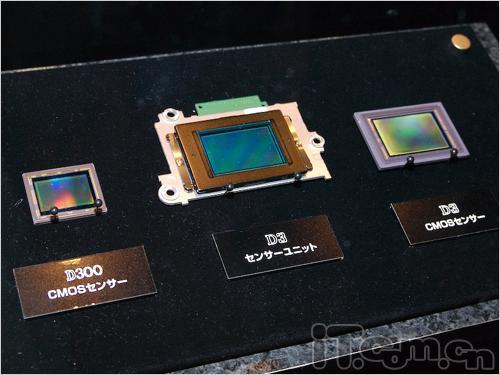

Nikon设计了自己的D3 CMOS

宾得和三星开发的

CMOS（1460万有效像素）

目前，尼康D7000，D3100和宾得K-5等最新产品也使用Sony CMOS. 索尼在SLR世界中更是CMOS / CCD的提供商，但是这种合作并不依赖于合作伙伴，例如，宾得K20和K7使用三星. CMOS，尼康D3，D3，D700由Sony设计，是否使用Sony的图像传感器取决于各个制造商的质量要求，而在消费数码相机中，Sony CCD / CMOS是“主要”.

尼康最新D3100中使用的CMOS
