小米移动电源高级版的包装和拆卸

继小米推出五款容量分别为5000mAh，5200mAh，10000mAh，16000mAh和20,000mAh的产品后，今天小米又带来了新的移动电源10000mAh高配版，售价149元. 作者于3月4日上午10点下了订单，并于当日下午收到了该产品，这反映了小米最近的货物的物流优势.

此移动电源型号为PLM01ZM，内置高密度锂聚合物电池（ATL，立神），USBType-C / Type-A双接口，支持18W双向快速充电，采用铝合金整体成型外壳，厚度只有12.58mm. 考虑到Type-C的流行，还根据随附的数据线提供了适配器，以便可以为新的5英寸或12英寸MacBook充电. 同时，支持Type-C的充电器也可以直接为移动电源充电. 作为小米首款双向快速充电移动电源，仍有许多未解之谜，我们将一并揭晓.

1. 小米10000mAh移动电源具有高版本版本订购

顺便说一句，我购买了USB C型适配器小米移动电源高配版摔坏，并为150个以上的订单免费送货.

小米传统的白色包装，正面带有MI LOGO.

产品序列号，防伪查询和产品信息在背面.

产品信息全面: 产品型号: PLM01ZM输入接口: Type C输出接口: USB-A电池电量: 3.85V 10180mAh（39.19Wh）输入参数: 5V2A / 9V2A / 12V1.5A输出参数: 5V2A / 9V2A / 12V1.5A紫米是小米的铸造厂.

包装中的左侧是一本手册，中间是Micro USB充电数据两用电缆，C型适配器，在右侧是移动电源.

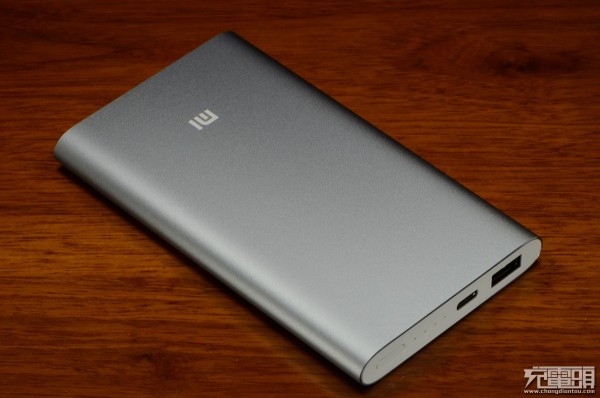

颜色为铁灰色，外观有点像小米的5000mAh样式，但相对于小米的5000mAh的改进之处在于它具有倒角并且不会刮擦. 铝合金外壳采用CNC斜切和二次阳极技术，提高了使用感觉和整体质感.

您可以清楚地看到有两个接口，可以更清楚地看到USB-A接口. 外观仍然延续了轻薄的设计风格. 机身厚度仅为12.58mm，不薄也不轻. 与经典的10000mAh移动电源相比，其厚度减少了42％. 它仅比小米5000mAh移动电源厚2.68mm.

产品参数一目了然，盒子上标记的参数之间没有区别. 值得一提的是，小米终于增加了双向18W快速充电，可以缩短自我充满电的时间. 他还是具有智能识别功能的移动电源，可以自动检测充电设备并以快速安全的方式对其充电. 就自充电时间而言，使用普通的5V / 2A充电器对移动电源充满电需要6个小时. 使用18W快速充电器为移动电源充满电仅需3.5个小时；节省了40％的时间.

左侧是开关，这是小米的传统. 开关的右侧有四个电源指示灯，指示灯的右侧有C型输入接口，C型接口的右侧有USB-A输出接口.

从左到右分别是小米10000mAh移动电源高配版，自给自足10000mAh单向快速充电移动电源，魅族10000mAh两路快速充电移动电源. 可以看出，小米10000mAh移动电源高配版本比Zimi 10000mAh单向快速充电移动电源和魅族10000mAh双向快速充电移动电源短.

从此比较表中可以看出，小米10000mAh移动电源高配版在这三款产品中体积最小. 二，小米高配拆解10000mAh移动电源

初次拆卸后，您可以看到上部电路板和下部锂聚合物电池. 锂聚合物电池在电池周围有一个塑料框，用于保护电池.

背面有一个铁壳，用于保护锂聚合物电池.

取出电池单元和电路板后，我们可以更清楚地看到锂聚合物电池单元由周围的塑料框架保护，下部由铁壳保护. 锂聚合物电池芯固定在铁壳上的双面胶上.

电池单元一侧的两个缓冲带旨在使电池单元和外壳紧密贴合而不会振动.

电池的另一侧，即通过双面胶带固定在铁盒上的那一侧.

可以看出，电池单元由并联连接的两个锂聚合物电池组成，侧面有一个温度传感器. 温度异常时，将完全切断输出.

该电池是立申制造的锂聚合物电池. 代码是SP48581 02SH-C. 电压为3.85V. 未指定容量和瓦特小时.

电路板一侧的全景，主芯片出现在该侧. 保护板非常创新. 如今，快速充电移动电源的电池端子越来越大. 今天，采用CSP封装的MOS（左侧黑色螺丝下方的一个）可减小组件面积. 现在，它被一个小的MOS所取代. 在性能不变的情况下，PCB面积大大减小.

TITPS61088同步升压芯片. 它提供5V / 9V / 12V. 它需要与以下FP6601 QC2.0识别芯片匹配才能实现快速充电握手协议.

TI TPS61088参数和简要说明.

TI BQ25895锂电池充电芯片，内置快速充电协议.

TI BQ25895芯片参数，描述和应用图.

ABOV微控制器，这是小米移动电源的常规客户. 该微控制器还完成了带有C型接口的小米10000mAh移动电源的充电识别功能.

此六引脚芯片是MOS，与以前的8205具有相同的功能，并在输出异常时切断输出. 型号名称为WNDM2167.

TY WNDM2167技术文档.

电路板另一面的全景图. 这边没有很多筹码. 这两个电感器最为突出. 大型USB插槽左下方的芯片由FP6601标识. 直接连接到电池正极的SOT23-5芯片是一个微控制器供电的稳压器. 两个1.5uH全封闭电感器用于充电和升压. BQ25895的充电电感器（在右侧开关附近）是TPS61088的升压电感器.

芯片丝印为FR2CAK，型号为FP6601，是QC2.0控制/识别芯片.

fitipower推出的FP6601识别芯片已经通过了高通的官方QC2.0认证，并且还与BC1.2规范兼容. 它可以自动识别Apple和Android充电设备之间的握手协议. 这也是当前类似规格中最小的一种. 识别芯片是小米工程师看中她的重要原因. 可以看出，小米的移动电源设计还是比较保守的，不急于在QC3.0上输出.

图中用QBUOV印刷的芯片是LDO低压差稳压器. 这样做的目的是将电池电压降低到可以为微控制器工作的电压.

摘要

通过拆卸，我了解到小米10000mAh移动电源高配版具有全套TI充电和放电主控制BQ25895和TPS61088. 这在魅族10000mAh快速充电版和LeTV 13400mAh的拆卸中可以看到. 材料和性能都不错. 如今小米移动电源高配版摔坏，PCB区域很厚，仍然保留了输出过电流检测保护和电池温度保护. 细节更贴心. 作为小米的首款支持双向快速充电的移动电源，尽管官方并未指出使用了哪种快速充电协议，但通过我们的拆卸分析，我们看到了QC2.0识别芯片并支持BC1.2规范，因此不必担心我无法全速为iPhone和iPad充电；充电输入也与我们的QC2.0充电头兼容. 可以看出，小米没有理由提及QC2.0来规避高通的授权. 每个人最关心的充电和放电性能以及兼容性测试将花费近一周的时间，稍后将进行更新. 请继续关注.
