Cubby Rubik的KNote平板电脑被拆除，内部工作非常出色

我相信有拆机经验的朋友都知道，许多家用平板电脑的小品牌往往没有明亮漂亮的内部做工，随意的布线和粗糙的组装几乎与小型作坊的一样. 质量保证. 但是，Cooper的Cube一直是产品质量控制的行业领导者，其最新的KNote平板电脑也不会失去其内部做工.

●让我谈谈拆卸后的感觉

Cool Note Ruby KNote的内部组件简洁明了，少量的飞行线井井有条，整体布局一目了然.

Cool Note Rubik的KNote内部结构列表

KNote的内部使用了许多“塑料”结构，因此拆卸的螺钉数量不是很大，包括主板盖上的18个螺钉.

KNote内部总共使用了18个螺钉

由于Kube Rubik的Cube使用铝合金背板，因此该设备的散热能力仍然非常出色. 英特尔赛扬N3450处理器在平衡性能和功耗方面也表现出色. 以被动冷却的形式，这也将是未来移动设备的普遍趋势.

●身体分离传统的卡扣式连接

平板电脑和智能手机的拆卸略有不同. 目前，大多数智能手机都配备了“胶水”. 如果要将屏幕与外壳分开，则需要使用热风将粘合剂稍微融化，然后使用吸盘将其拆开. 但是，由于平板电脑的边缘空间很大，传统的卡扣式连接方法完全没有问题.

夹住机身内部边缘

拆卸外壳的步骤需要使用吸盘和摇杆，但是这一步骤并不困难. 只要避免剧烈拆卸，就不会有太大问题. 听到几次“喀哒”声后，完成了机身分离的第一步.

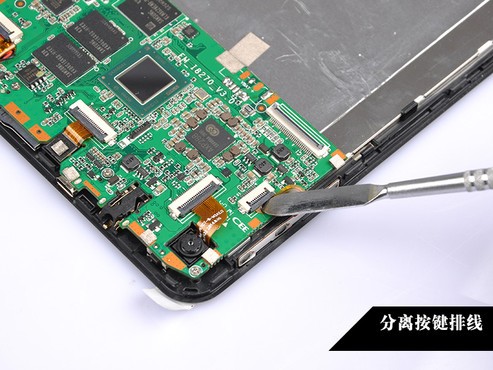

分开后要小心，不要直接拿住这两部分，因为幻影知道内部电缆的连接方式. 实践经验还告诉我们，在拆卸过程中，必须将电缆解锁并一一分开，否则意外损坏电缆的可能性就很高.

接触磁性接口和主板之间的电缆

可以肯定的是，在轻轻提起底板后，我们找到了将主板连接至磁性接口的电缆. 提起搭扣并拔出电缆后，可以完全分离底板和主体之间的连接.

通过提起搭扣将电缆连接器拉出以实现分离

分离的机身外壳

实际上，除了磁性接口及其电缆以外，后壳体中没有电子组件. 图右侧的黑色区域是导热石墨膜. 它具有很高的热导率. 被动冷却设备非常普遍，几乎在所有智能手机中都可以找到.

机身后盖的边缘有一个白色泡沫垫，主要用于填充边缘空间，并在压紧内部组件（尤其是主板和电池）方面发挥作用.

●取出电池，注意电池周围整齐的飞线

下一个任务是分离电池，这也是拆卸过程中非常重要的一部分. 在Kubi Rubik的立方体KNote中酷比魔方平板拆机图解，电池占据了机身内部约60％的空间.

东莞诺威锂离子电池用于酷音魔方的KNote

拆卸电池时，请先断开电池与主板之间的电源线. 连接的这部分仍然很紧，在拆卸过程中需要借助翘板将其分开.

飞线固定在电池的边缘，分开时请注意

我以前拆解过许多平板电脑，电池是用双面胶带固定的，但是Cool Note KNote使用螺丝固定方法. 卸下固定电池的四颗螺钉后，可以很容易地卸下电池.

拆卸后取出电池

多维数据集KNote使用容量为30.4Wh，标称电压为7.6V，典型容量为4000mAh的锂离子电池，制造商是东莞诺威新能源，该公司也是康佳，七彩，中电是京华，纽曼等品牌公司的主要电池供应商之一.

产品: KNote酷立方，平板电脑4个单独的主板这是拆卸的亮点

●拆卸主板这是拆卸的重点

取出电池后，设备内部留有很多空间，剩下的就是拆卸主板，这也是拆卸平板电脑的亮点.

取出电池后，内部留有很多空间

评估平板电脑的内部工作方式是一项重要标准. 就像DIY电脑一样，如果您的配线杂乱无章，那么显然用户会对您的组件产生疑问. 如果使用背板布线，则可以有序地整理机箱内部，并且最终的视觉效果也令人愉悦.

内部有3条主要飞行路线

KNote的飞行路线处理相对较好，数量不多，排列整齐. 至于其他电缆，布线也应尽可能短. 可以看出，它们也是在设计过程中设计的. 只需在拆卸过程中仔细分离它们.

主板上方的铜散热片

用螺丝刀卸下主板上方覆盖的散热器后，主板的真实外观就清晰了. 由于我们之前已经拆下了连接到主板的所有电缆，因此可以轻松卸下主板部分.

卸下散热器的主板的外观

导电纸附着在WiFi和蓝牙天线的顶部

我们可以看到，Kube Rubik的Cube使用双扬声器设计，并且两个扬声器的接线也直接焊接到了主板上.

完全卸下主板后，我们必须查看主板上的芯片和这些接口.

卸下金属护罩后，主板正面的特写

深红色: Intel N3450处理器

深蓝色: Elpida FP164A3PD记忆颗粒

浅蓝色: Intel 3165D2W AC双频无线网卡

亮: iTE IT8987E-BXA电源管理芯片

青色: Realtek ALC269声卡

棕色: SanDisk SDINADF4 128G内存

深紫色: Etron USB备用模式微控制器芯片组-EJ898

拆卸后，我们发现Cooler Rubik的Cube KNote仍在芯片材料中使用大产品，并且质量仍得到保证.

摘要:

KNote Rubik's Cube保持了其产品做工标准. 大容量电池和主流品牌芯片已确保其在使用过程中的稳定性. 在内部结构设计方面，Kubi Rubik's Cube还坚持简单整洁的风格，并在产品的功能布局合理时避免使用飞线. 内部结构清晰.

6 + 128GB内存组合和Intel N3450是KNote Rubik's Cube的亮点. Elpida和Kingston的存储颗粒值得信赖. 英特尔N3450在被动冷却下还可以提供更丰富的性能. KNote可以说是家用二合一平板电脑中不可多得的好产品.
