GPS个人定位系统原理图+谷歌地图VB源程序

自己偏爱和游客出行也喜欢跟出海钓鱼，给自己做了个定位的黑匣子，给你们分享一下！

实现功能：当你出门在外遇到困难时开启，硬件将借助电脑卡上网，将个人定位位置发至一个指定的IP上，用我的谷歌地图软件来显示。

因为是个人玩 所以GPRS选择的电子行业的二手模块 ： AVR - ATMEGA64L+UBLOX GPS LEA-5 +BENQ M23。

如果今天想自己做的话：建议AVR ATMEGA32+UBLOX 6M+ 中兴2639 成本可控制低一些，在150左右。我这个方案贵了些。特别是北斗开始民用化了，成本很低了。定位误差为0.5米左右，也就是说我的两次定位分别显示了两个点，也就是我们家窗子的宽度，民用的这个级别感觉不错，感觉也怪危险，坐等战斧。板子做好后，又做了主板进行232串口电平转换，可以用来监控串口的数据。可以在调试时，将芯片间的通讯数据用手机检测到。这个板子做了光电隔离，为了保护手机的串口。但应注意选用光耦的速度。

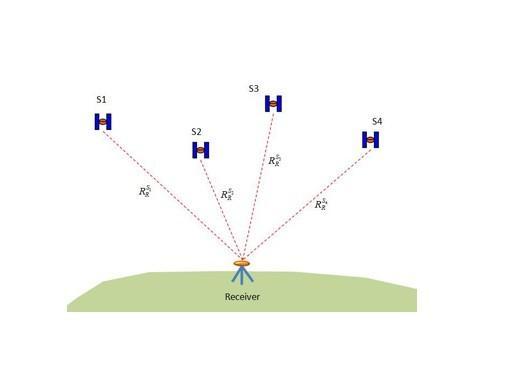

下图是自己做了一套定位软件，支持串口传入数据与网络传入数据两种方式。将自己手机的网络IP写入单片机gps定位的基本原理图，通过GPRS模块 上网，将定位数据发至手机上在地图上显示出来。

这是GPS模块提供的检测工具，直接接上串口就可以检测模块的定位性能及数据。

下图为定位精度gps定位的基本原理图，谷歌地图的显示。 天线是放到四楼的窗子上的，很准吧！

定位系统

北斗定位

GPS_J20 B版 2013_1_5.pdf

描述：原理图

TheOne.rar

描述：谷歌地图源程序
