Coolook 18650 移动电源盒详解与参数测定

Coolook 的 PB-2000 型移动电源盒可以算是使用 18650 锂电电芯的移动电源盒中的精品了，很手里也有这款盒子。虽然我觉得其精品主要表现在做工方面，但是似乎有人一直宣称其效率高，于是除了拆开看个究竟之外需要拿家伙出来仔细测量一番了。

正面外观，我买的是白色的版本。由于表层是哑光处理且具有塑料质感的，因此据说金色的盒子用一阵子过后看相会很悲剧。

送的充电线，了胜于无啊。

背面印有参数。滑动可以开启电池仓。

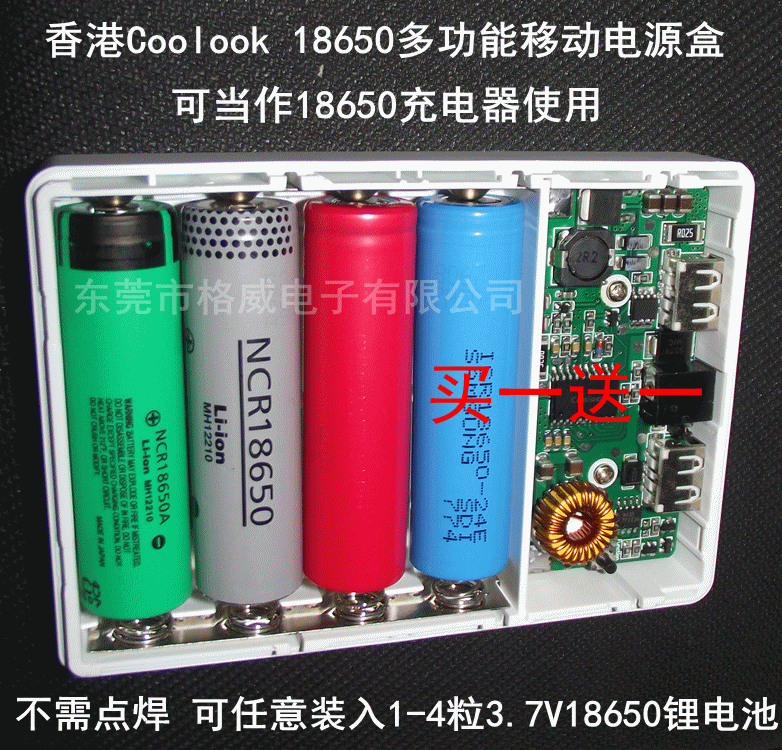

内部。

电路板和电池仓之间隔着一块可拆解的塑料板。和大多数白牌盒子不同，coolook 的盒子电路板和电源是垂直放置的，这样电池触片不需要通过电缆便能直接联结在电路板上，减小了驻波并且防止了电缆绝缘出现弊端的隐患。

电池仓的触片是正儿八经的镀镍金属片（至于上面是不是铁我还没测试），而不是某些冒充镀金触片的白铜或者乱七八糟的玩意。这算是正规军的一大特点吧。

卸下电路板上的两个螺丝后可以取出电路板。

电路板正面总览。

电路板上有两个电感，猜测左侧那个用于充电降压，右侧的小电感用于升压。

左侧的大电感。

充电电路输入处的 9435 型 P 沟道 MOSFET ，属于非常常见的 MOS ，耐压 30V ，连续工作电压 5.3A ，导通电阻低至 50mΩ 。

充电电路输入处的 SS54 型 5A 40V 肖特基二极管，应该用于充电输入防反接。这个管子会采用 0.2V 以上的压降，显然不如淘宝上大批用 PMOS 做防反接的 MAX1879 充电板要来得好。不过这玩意 2.5A 的充电电流是摆在哪的，同时发热比 TP4056 一类的线性充电器小得多。

紧靠充电插头的这只 SS54 比上面哪只大了许多，用途不明。

控制盒子各种功能的单片机，连充电控制都集成进去了。芯片被打磨过，还刻上了 coolook 自己的 logo 。这只 20 脚的单片机引脚定义跟 ATTINY26 对不上，应该是别的公司制造的。

测流用的 25mΩ 大容量电容。由于盒子有两路输出，所以这种的电阻也有两个。

另一只测流电阻则在升压电路附近，也是 25mΩ 。

正面的升压电路由两只打磨过的 MOSFET （也或许是一个 MOSFET 加上一个 BJT ）、两只打磨过的超低压差高速整流管、一堆大容量的 MLCC 和一只电感组成，看电路不是同步整流。之所以有两个管子是因为其中一个是用于关断输出的。

升压电路的 2.2μH 封闭式功率电阻，还算可以。

其中一路 USB 输出端口可以借助这个跳线选择是否限流 500mA ，因此此处有个额外的 200mΩ 测流电压。跳线比常见的 2.54mm ( 100mil ) 跳线小一些，应该是 2.0mm 的。

电池触点应该是手工冲压的，不过焊点质量也十分不错。

正面看完了转战背面。

上面的 5 段电量显示显得比普通盒子厚道一些。

电池正极附近是保护板，很大方地帮了四个 FS8205A MOSFET 对管coolook移动电源盒，由一个打磨过的 SOT23-6 封装的保护板芯片控制。打磨了也没用，这玩意引脚是通用的，想换就换。

保护板 MOS 对管特写。两侧加了锡来帮助散热和借助大电流。

升压芯片都快被打磨穿了，不过如果是 SOT23-6 封装，那基本上就是个土货了。

功能按钮。

一路 USB 输出端口有水果的识别电阻。

另外一路则是空的。

电池触片焊接点有长期的焊道来确保大功率下的性能。

背面还有一只 LM358 双运放，可能是用于放大电流取样信号的。另外也有一只 431 电压基准。

装上电池。

其实用了没多久外壳就开始磨损了。

在装入 4 节三星 2600mAh 锂电并充满后可输出约 6000mAh 的电量，总能量约 32.4Wh 。考虑到电池存储的能量实测有 38.8Wh 左右coolook移动电源盒，这盒子在 30Ω 负载下的强度约为 84% 。

当然，这只是是初步测量。接下来在用 UNI-T 万用表校准测定仪器后通过 3.7V 恒压恒流电源直接检测移动电源盒电路板的输入输出后得到了下面的数据（由于检测仪器的测流电容，实际输入电流超过 3.7V ）：

负载

Ω输入电压

V输入电流

A输入功率

W输出电压

V输出电流

A输出功率

W效率

%

可见效率或许很一般。异步整流自然还是无法和 LT1700 这类 90+% 的同步整流电荷泵相提并论。

进一步的检测发现这个盒子待机时电源侧有将近 30mA / 0.1W 的消耗，好在自动关机的时间非常短。

最后我想测一下这个盒子电荷泵的工作温度。为了在没有示波器的状况下完成这个任务，我找来了一只 MAX1879 脉冲充电器以及一块半满的电池，挂在移动电源上充电。这样 MAX1879 的脉冲就会以 1Hz 左右的高频调制移动电源升压电路产生的电磁辐射，并且其调制与其指示灯的闪烁（因为移动电源限流）同步，使其容易识别。然后我拿来一只钟控调幅收音机，看看在这些频率可收到升压电路产生的高次谐波电磁辐射。

结果是，粗略的转了下调谐旋钮后我在 505kHz 和 606kHz 找到了两个高峰，虽然不足以使调谐指示灯亮起，但是亮度的差异而是很明显的。接着我既认真找了一下，结果看到在 531kHz 处还有一处高次谐波。这样升压电路的工作频率不会大于 25kHz 左右，除非电荷泵 PWM 芯片带了速率抖动功能造成了很多额外的频率分量。25kHz 算是很低的频率了，这也意味着 2.2μH 的电感可能也是勉强够用而已。
