SCSI接口详细讲解，建议收藏！

相对于D-sub连接器，SCSI连接器相对大家非常陌生些，但是SCSI在电子设施、工业设备中也有相当常用的存储设施接口。目前，有5大类存储设施的接口：IDE、SCSI、USB，并行口、串口，其中IDE、USB、SCSI连接器是重点。

IDE（Integrated Drive Electronics，电子集成驱动器）凭着其高速的传输跟平时的费用，受到普通客户的欢迎，而usb 接口发展到目前的Type C系列，也受到数码市场的喜爱。

至于SCSI（Small Computer System Interface，小型计算机平台接口），速度、性能跟稳定性都比 IDE 要好，广泛应用在服务器、工控设备、工作站领域，市场前程一片叫好。

# 概念

SCSI，全称Small Computer System Interface，中文叫：小型计算机平台接口。

SCSI是一种连结主机和设备的插槽，支持包括磁盘驱动器、磁带机、光驱、扫描仪、服务器和工作站、工控设备在内的多种设备。目前亚当生产的SCSI连接器主要用户群体是工控行业顾客，这个市场也有SCSI应用的一大群体。

在速率、性能、稳定性来看比IDE接口要好，但价钱也确实非常贵些。

SCSI是一种真正的总线，为设施定义了标准的物理和电气连接，因此SCSI的应用并且各种设备的应用也非常便利了。比如SCSI控制器，可以进行数据的操作，相当于小型的CPU，有自己的命令集和缓存。

不仅如此，SCSI连接器可以对计算机的多个设施进行动态分工操作，对于平台要求的多个任务进行正确的分配scsi连接器，动态完成。

# 发展

有人说过去几年SCSI连接器的演进速度比不上IDE，其实不然，只是针对SCSI连接器的接触非常少，没有了解如此透彻罢了。SCSI标准从1980年开始实施，但对其命名这些厂商、各个国家之间也不尽相似，因此易于让人造成混淆。

SCSI连接器发展迄今，已经是第六代技术了，从SCSI(8bit)、Wide SCSI(8bit)、Ultra Wide SCSI(8bit/16bit)、Ultra Wide SCSI 2(16bit)、Ultra 160 SCSI(16bit)到现在的 Ultra 320 SCSI，速度从 1.2MB/s 到目前的 320MB/s 有了质的飞跃。目前的主流 SCSI硬盘都配备了 Ultra 320 SCSI 接口，能提供 320MB/s 的接口传输速率。

# 类型

要知道 SCSI，必须先知道它的种类，以下是 STA（SCSI Trade Association，SCSI 同业公会）的标准分类。

SCSI类型注释：

(1)点到点传输的总线长度

(2)SCSI、Ultra SCSI 或 Ultra2 SCSI 均是能选项

(3)LVD（Low Voltage Differential，低分差动）没有定义它的速度，在 12 米以内都可维持正常存储率。如果在总线内有一个设备修改成单终 结，整个总线也会切换成单终结。

(4)单终结没有定义它的长度

(5)HVD（High Voltage Differential，高分差动）没有定义它的速度 (6)在 Ultra2 之后，所有高速存储都是基于宽带（Wide）模式。

下面是一些标准词汇的解释来帮助你理解前面的意思：

Single Ended（单终结）：许多旧式设备都是单终结设备，它们限制于 SCSI-1 协议的 6米长度。注意：此距离包含设备内部管道的距离。

Differential（分差动）：SCSI 总线和设施能通过它来沿长传输的距离，附加线的最大长度为 25 米。缺点是与单终结设备不兼容。Fast SCSI：把第一代 SCSI 总线的速率从 5MHz 提高到 10MHz，理论数据传输率也加倍至 10MB/秒。

Ultra SCSI：把第一代 SCSI总线的速率从 5MHz提高到 20MHz，理论数据传输率也加倍至 20MB/秒。

Wide SCSI：它借助第二条数据电缆或 68 针数据线来降低总线的功耗，数据带宽为 16或32 bits，把传统 SCSI 的性能提高到 2 倍或 4 倍。

Wide Ultra SCSI：利用 68 针数据线把总线性能提升到 40MB/秒。

SCSI连接器类型：

SCSI连接器分为内置和外置2种。

SCSI内置则分为50针、68针、80针，外型上跟IDE数据线一致，只是针数有所不同，主要用在光驱和内存。

SCSI外置有以下几种规格，他们密度均不同。

Apple SCSI，共有 25 针，分为两排，8 位，常用于 Mac 机和旧式 Sun 工作站。

Sun Micro System 的 DD-50SAscsi连接器，共有 50 针，分为三排。

SCSI-2 ，共有 50 针，分为两排，8 位。

Centronics，共有 50 针，分为两排，8 位，有点像并行口，它可以联接的设备数量最多。

SCA，共有 80 针，分为两排。

SCSI-3 和 Wide SCSI-2，共有 68 针，分为两排，16 位。旧式 DEC 单终结 SCSI 使用 68 针高密接口。

# 产品分类

按接口分类：

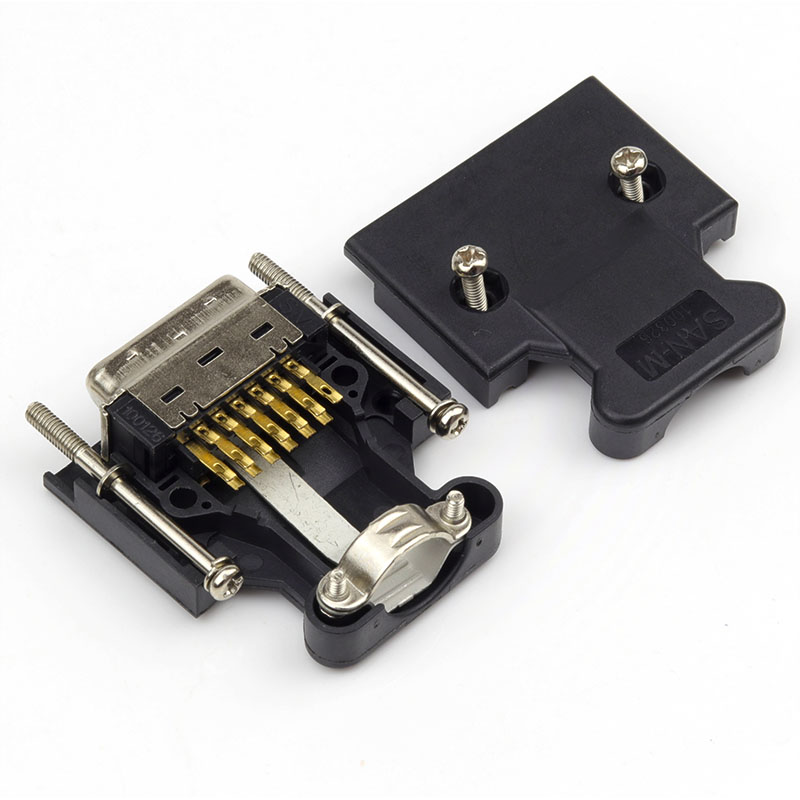

---焊线式

---刺破式

---180度插板式

---90度插板式

---SMT连接器

按端口分类：

---CN型

CN公

CN母

---DB型

DB公

DB母

---VHDCI型（Very High Density Connector Interface）

VHDCI 公头

VHDCI母头

国外常用叫法：

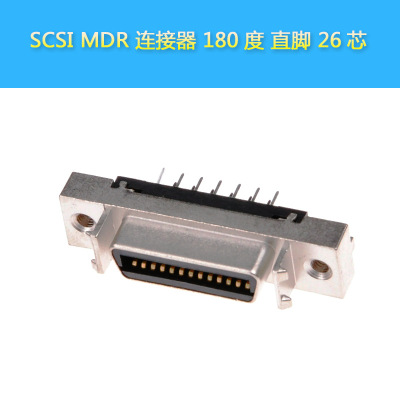

---MDR连接器（Mini Delta Ribbon）

---SDR连接器（Shrunk Delta Ribbon）

针数：

14P

20P

26P

36P

40P

50P

68P

100P

# SCSI规范版本

SCSI的有关规范：

SCSI-1

SCSI 1 是 1986 年的原始规定，第一个SCSI标准。总线宽度8位，最多允许连接 7 件设备，最大传输速率每秒 5MB，在当年带有划时代的意义。

定义了内存、磁带和其他储存设施的物理接口、传输协议和标准指令集。

SCSI-2

SCSI 2 又称为Fast SCSI（快速SCSI），在SCSI 1 的基础上做了很多提高, 但是直至 1994年之前没有普遍应用。

提高了速率跟总线宽度，把存储速度提升至每秒10MB，增加了可靠性，支持多线程指令，增加了更多内存设备类型指令集。

Fast Wide SCSI

Fast Wide SCSI是SCSI 2 的一种类型，总线宽度缩减一倍，成为 16 bit总线，传输速率增加至每秒 20 MB，一个控制器可以连接 14 件设备。

Ultra SCSI

Ultra SCSI也是SCSI 2 的一种类型，使用原始的 8-bit总线，但是最高传输速率为每秒20MB，单个控制器可以联接的设施仍是 7 件。

Ultra Wide SCSI

Ultra Wide SCSI有称作Wide Ultra SCSI，如同Fast Wide SCSI一样使用 16 bit总线，最高传输速率为每秒 40 MB，一个控制器可以连接 14 件设备。

Ultra 2 SCSI

Ultra 2 SCSI使用 8 bit总线，但外部时钟速率加倍，最高传输速度超过每秒40 MB，单个控制器可以联接的设施仍是 7 件。

Wide Ultra 2 SCSI

Wide Ultra 2 SCSI在一段时间内是很快的SCSI，使用 16 bit总线，最高传输速率为每秒 80MB，内部时钟速率加倍，一个控制器可以连接 7 件设备。

Ultra 3 SCSI

1995年ANSI标准，并包括了一系列的小标准。

Ultra 3 SCSI又称为SCSI 160，是极快的SCSI标准。使用 32 bit PCI槽的控制器最高传输速率为每秒 80 MB，使用 64 bit PCI槽的控制器最高传输速率为每秒 160 MB，一个控制器可以连接 14 件设备。

定义了物理接口、传输协议和SCSI指令集分层。

SCSI 3 已经逐渐的减少了价格，它将是 24bit/96KHz录音硬盘的最佳选择。

Ultra 320 SCSI

Ultra 320 SCSI是新的SCSI标准，刚刚开始应用。Ultra SCSI 320 使用 32 bit PCI槽允许最高传输速率为每秒 160 MB，使用 64 bit PCI槽的控制器最高传输速率为每秒 320 MB。SCSI320 使用 16 bit总线，兼容SCSI 160。

现在服务器上搭载的内存插槽技术主要有两种，SATA 和 SCSI，使用 SAS 硬盘的产品至今也早已上市，当然也有顶级的光纤硬盘，其中前两种是很常用的。

# 优势

盘点SCSI连接器有哪些优势，SCSI 具有 CPU 占用率低，多任务并发操作强度高，连接设施多，连接距离长等特点，对于大多数的服务器应用，建议搭载 SCSI 硬盘，并配备最新的 Ultra320 SCSI 控制器；

SATA硬盘也具有热插拔能力，并且可以在接口上具有很高的能伸缩性，如在机架式服务器中让SCSI-SATA、FC-SATA 转换接口，以及 SATA 端口位增器( Port Multiplier)，使其带有比 SCSI更好的灵活性。

对于廉价的大型服务器应用，可以运用最新的 SATA 硬盘和控制器。

像微通道、VME和NuBu一样，SCSI是一种真正的总线,它为设施定义了标准的物理和电气连接。在SCSI和其他的总线之间的方法区分是SCSI使多种各类设施的应用非常便利了。它的通信协议将设备看作是使用一组规定好的命令集的逻辑设施，这样就克服了硬件的不兼容性。

SCSI规范对许多种设备列出了各自的命令。这些设备有:硬盘(随机存取)、磁带(顺序存取)、打印机等等。规范中包含有强行命令、操作命令跟各销售商自己设盆的命令。

SCSI总线将内存看作是有要求容量的、可响应标准格式化、读跟写命令的随机存取设备。实际软件则或许是一个使用MFM、RLL、ESDI或者是某些专有的接口的硬盘驱动器。一个内装的SCSI控制器将命令翻译成专用接口的控制信号。

此设备都放在计算主机上面的弊端，也让小型设施如图像扫描仪能够接上了，这类设备通常是不能随意摆放到任何地方的。

硬件的连接能力跟经济性向客户提供了这些的使用符合规定的I/0需求的能力。

SCSI的标准连接器能便利地联结多个设备，而它的标准命令集又简化了平台设主那里购买SCSI设备，而又可确保兼容性。

SCSI的通用性已经让其在大多数公司的平台级跟外存设施产品上作为一种标准。这是件有意义的事情。
