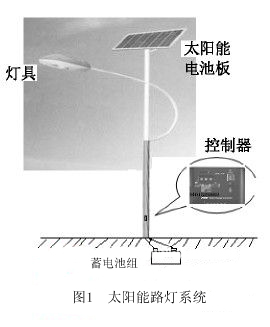

太阳能路灯的太阳能电池板和蓄电池是如何配置的

调节功率可以控制led灯的亮度，比如凌晨路灯调节成30w、深夜调节成15w节能，这样锁定了电流既满足了夜间的照明需求，又节约了蓄电池、太阳能电池板的整体配置和预算，还可以大大有效的延长led灯的寿命。【产品特点】：采用功率led芯片,光照强、光色一致性佳、色彩饱和度好、寿命长、衰减低等特点,日间效果简洁干净，夜间照明效果非常华和美妙。智能照明控制系统在确保灯具能够正常工作的条件下，给灯具输出一个最佳的照明功率，既可减少由于过压所造成的照明眩光，使灯光所发出的光线更加柔和，照明分布更加均匀，又可大幅度节省电能，智能照明控制系统节电率可达20%-40%。

12V 蓄电池（串24V）：选择铅酸免维护蓄电池，价格适中，性能稳定，太阳能路灯首选；

12V电池板（串24V）：转换率15％以上单晶正片；

24V控制器：MCT充电方式、带调功功能（另附资料）；

6M灯杆（以造型美观，耐用、价格合理为主）

一、40瓦备选方案配置一(常规)

1、 LVD灯，单路、40W，24V系统；

2、当地日均有效光照以4h计算；

3、每日放电时间10小时，（以晚7点－晨5点为例）

4、满足连续阴雨天5天（另加阴雨前一夜的用电，计6天）。

电流＝ 40W÷24V ＝1.67 A

计算蓄电池＝ 1.67A × 10h ×（5＋1）天

＝ 1.67A × 60h＝100 AH

蓄电池充、放电预留20％容量；路灯的实际电流在2A以上（加20％

损耗，包括恒流源、线损等）

实际蓄电池需求＝100AH 加20％预留容量、再加20％损耗

100AH ÷ 80% × 120% ＝ 150AH

实际蓄电池为24V /150AH，需要两组12V蓄电池共计：300AH

计算电池板：

1、 LVD灯 40W、电流：1.67

2、每日放电时间10小时（以晚7点－晨5点为例）

3、电池板预留最少20％

4、当地有效光照以日均4h计算

WP÷17.4V ＝（1.67A × 10h × 120％）÷ 4 h

WP ＝ 87W

实际恒流源损耗、线损等综合损耗在20％左右

电池板实际需求＝87W × 120％＝ 104W

实际电池板需24V /104W，所以需要两块12V电池板共计：208W

综合组件价格：正片电池板191W，31元/瓦左右，计 6448元左右

蓄电池300AH ，7元/AH 计：2100元左右

40W LVD灯：计：1000元左右

控制器（只） 150元左右

6米灯杆 700元左右

本套组件总计：10398元左右

二、40瓦备选方案配置二（带调节功率）

1、 LVD灯，单路、40W，24V系统。

2、当地日均有效光照以4h计算路灯太阳能蓄电池，

3、每日放电时间10小时，（以晚7点－晨5点为例）通过控制器夜间

分时段调节LVD灯的功率路灯太阳能蓄电池，降低总功耗，实际按每日放电7小时计算。

（例一：晚7点至11点100％功率，11点至凌晨5点为50％功率。合计：7h）

（例二：7：00－10：30为100％，10：30－4：30为50％，4：30－5：00为100％）

4、满足连续阴雨天5天（另加阴雨前一夜的用电，计6天）。

电流＝ 40W÷24V

＝1.67 A

计算蓄电池＝ 1.67A × 7h ×（5＋1）天

＝ 1.67A × 42h

＝70 AH

蓄电池充、放电预留20％容量；路灯的实际电流在2A以上（加20％

损耗，包括恒流源、线损等）

实际蓄电池需求＝70AH 加20％预留容量、再加20％损耗

70AH ÷ 80% × 120% ＝ 105AH

实际蓄电池为24V /105AH，需要两组12V蓄电池共计：210AH

计算电池板

1、 LVD灯 40W、电流：1.67A

2、每日放电时间10小时，调功后实际按7小时计算（调功同上蓄电池）

3、电池板预留最少20％

4、当地有效光照以日均4h计算

WP÷17.4V ＝（1.67A × 7h × 120％）÷ 4 h

WP ＝ 61W

实际恒流源损耗、线损等综合损耗在20％左右

电池板实际需求＝61W × 120％＝ 73W

实际电池板需24V /73W，所以需要两块12V电池板共计：146W
