精简换代：三星第五代立式无线充电器（EP-N5100）拆解评测

支持iphone8/8 plus/x以及三星s系列手机无线充电，并可应用于智能终端及移动音响产品的无线充电等领域。它采用美国idt方案，与qi标准无线充电兼容，不仅支持iphone8、8plus和iphone x三款苹果手机的无线快充，还支持小米mix 2s、三星s6、s7、s8、note 5、note 8等机型的无线快充。同时有消息爆出，谷歌pixel3会配备无线充电模块，为了和三星s9与iphonex进行对抗，无线充电技术成为谷歌pixel3一个有力的竞争条件。

它采用美国idt方案，与qi标准无线充电兼容，不仅支持iphone8、8plus和iphone x三款苹果手机的无线快充，还支持小米mix 2s、三星s6、s7、s8、note 5、note 8等机型的无线快充。据北京商报记者了解，怪兽充电的共享无线充电宝将会适配市场上90%的无线充电手机，包括iphone 8/8 plus、iphone x、三星s7/8等市场主流的无线充电设备，充电转化率可达到80%。支持iphone8/8 plus/x以及三星s系列手机无线充电，并可应用于智能终端及移动音响产品的无线充电等领域。

一、三星第五代立式无线充电器开箱评测

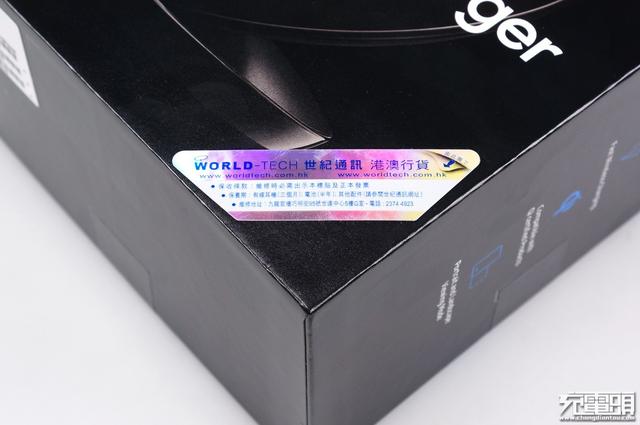

之前国内行货貌似还未上架，这是充电头网小编特地前往香港三星专营店买的，售价398港币，包装一角贴有“港澳行货”的标志，以表示它正品的身份。

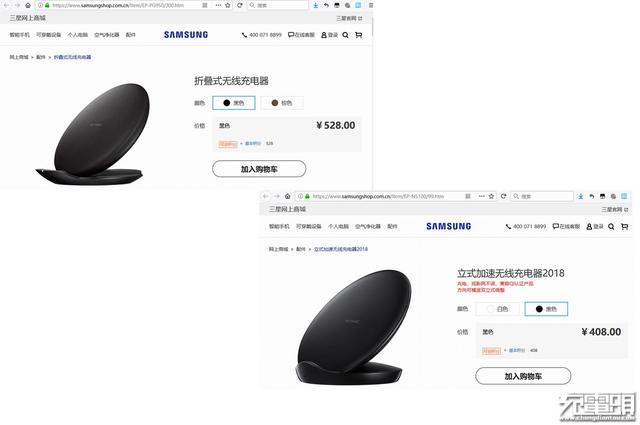

登录国内三星官网，第四代折叠式无线充定价为528元，第五代立式无线充定价为408元，新款整整便宜了120元。

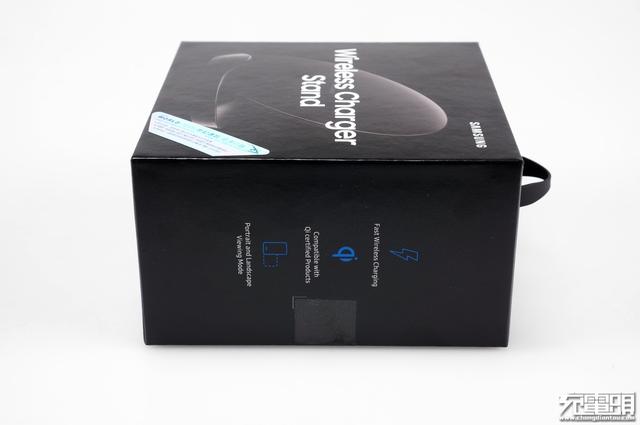

侧边标有几个产品关键特征的图标：无线快充、Qi认证产品、支持横竖两种充电姿势。

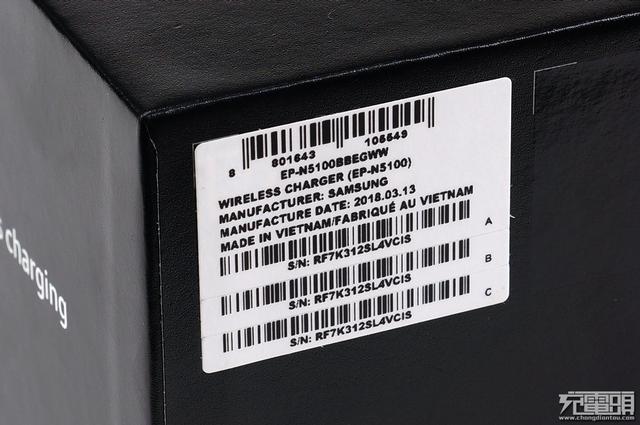

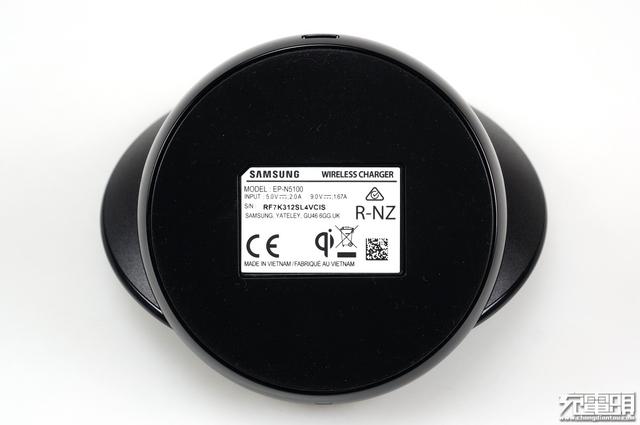

包装侧边条码上标出产品名称、型号、产地、生产日期等信息：型号EP-N5100，越南产，注意这个S/N码：RF7K312SL4VCIS，原装行货外包装SN码跟产品SN码一定是匹配的，而且每一个产品都不会重复。

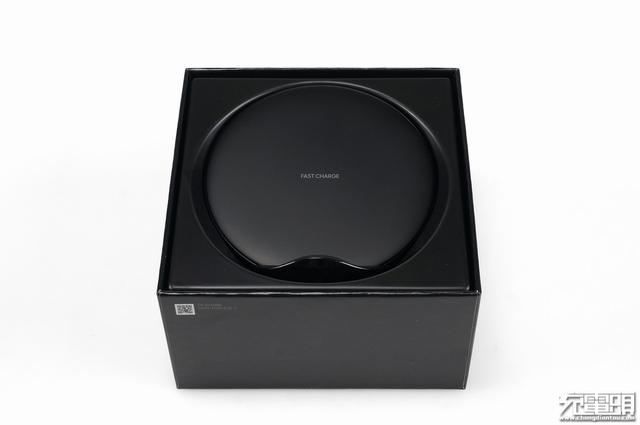

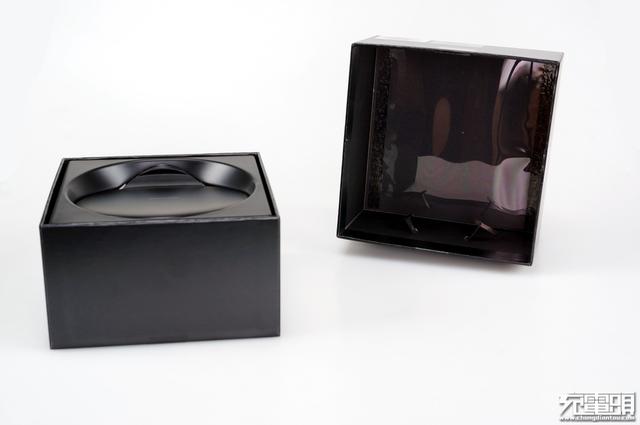

打开包装盒，在盒子顶部内衬带有一层透明塑料片，防止充电器跟外盒摩擦。

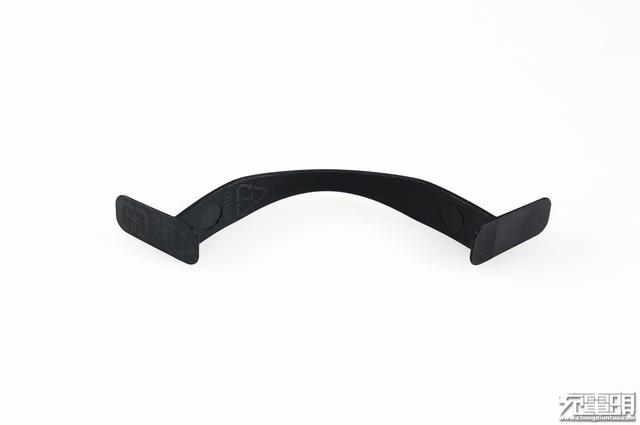

货架挂带细节，在挂带底部带有方便分类的塑料标准回收标志，7号OTHER，可能是PA材质。

除了快充之外，目前流出的iphone 8设计草图显示，iphone 8还会支持无线充电技术，机身背面很大的那块圆形区域就是无线充电模块。值得一提的是，即使对于不支持无线充电的设备，比如iphone，尼古拉“一吸充”也有两种解决方案，其一是通过与设备匹配的充电外壳，其二是在背壳内侧安装柔性无线充电。新车支持选装奥迪无线充电技术（充电板安装在客户车库地板内，从而实现无线充电），充电功率为3.6kw。

拿出充电器，硕大的包装盒里什么都没？

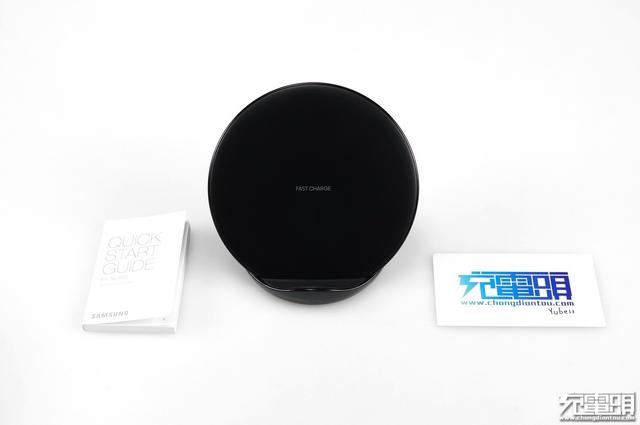

开箱产品一览，物品包含说明书一本、无线充电器本体一个，并没有附送电源适配器及数据线。

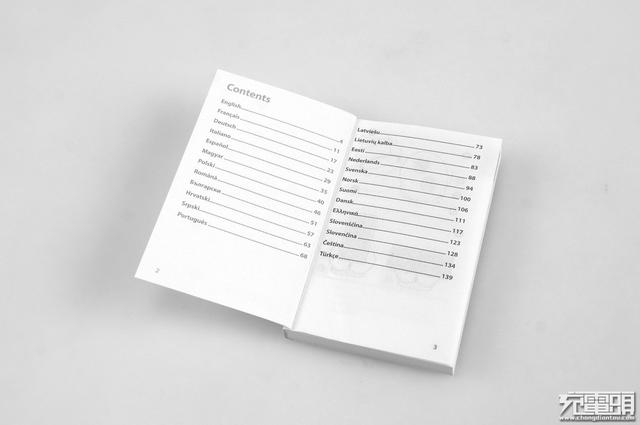

说明书包含多国语言，但没中文。

先把无线充电器底座防刮贴纸撕掉，下面我们正式进入产品介绍环节。

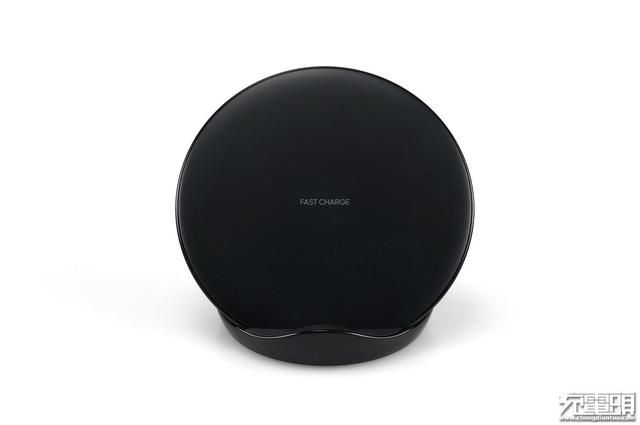

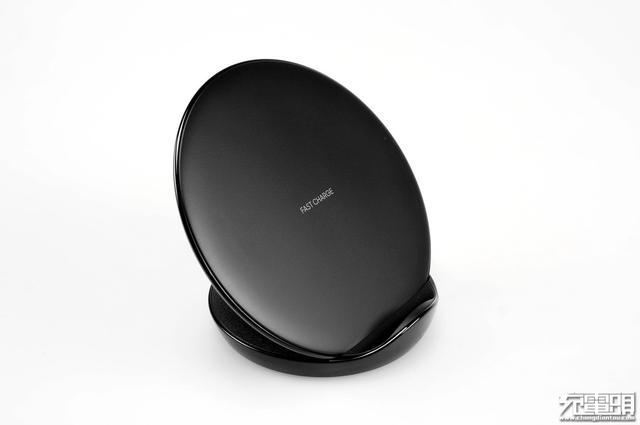

三星无线充电器已经出到第五代，从第三始这个圆形扇贝造型ID就沿用至今，一眼就认出这是三星无线充电器。

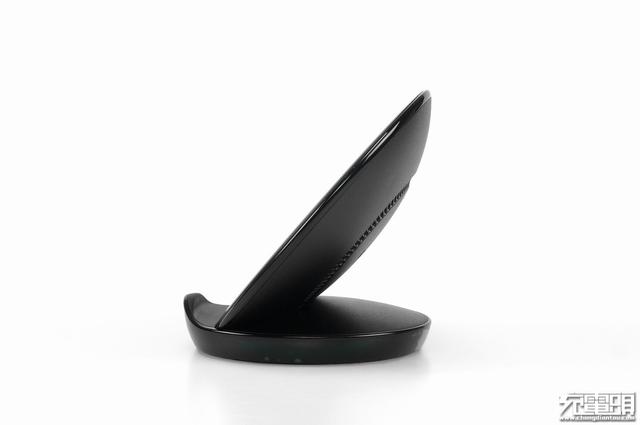

支架式充电板和底座大概呈45°角度，两者之间是固定不可折叠的。

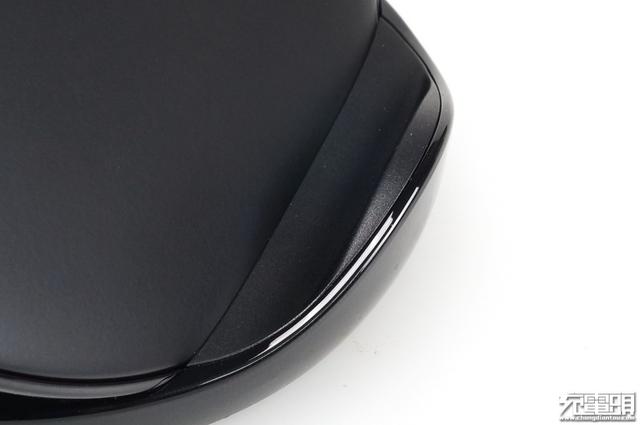

底座托盘略微向上翘起，支撑着手机不向下滑。

托盘支撑位是软材质胶体，具有一定摩擦力与抗冲击力。

为什么我一直在强调这个包装，因为casio公司为了尽量减少厂货与假货，所有的包装都是在日本国内生产的，并且数量控制很严，如果这些包装都齐全，并且都是全新的、印刷的质量都很好（字体清晰、光泽有质感），90%是正品，不用纠结了。了解魔声魔音beats耳机的人都知道，耳机的水很深，很多关于beats urbeats2.0(非魔声魔音）入耳式面条耳机的真假辨别方法，也有很喜欢通过拆开beats urbeats2.0(非魔声魔音）小面条入耳式线控板和看耳机头滤网来判别真假三星无线充电拆解，我想说的是，这个方法可以辨别正品和，但是无法判别具体是国行（美行港行之类），厂货，翻新机，二手充新机，洋垃圾或部分原装材料组装货，因为这些货都算正品，都可以通过所谓的检测，如果有不地道的卖家，用美行港行等加上防伪标当国行卖，或是用翻新机重封之后等正行来销售，或是厂货等国行或美行等来销售，那这些方法不奏效。网上有很多关于beats urbeats2.0(非魔声魔音）入耳式面条耳机的真假辨别方法，也有很喜欢通过拆开beatsurbeats2.0(非魔声魔音）小面条入耳式线控板和看耳机头滤网来判别真假，我想说的是，这个方法可以辨别正品和，但是无法判别具体是国行（美行港行之类），厂货，翻新机，二手充新机，洋垃圾或部分原装材料组装货，因为这些货都算正品，都可以通过所谓的检测，如果有不地道的卖家，用美行港行等加上防伪标当国行卖，或是用翻新机重封之后等正行来销售，或是厂货等国行或美行等来销售，那这些方法不奏效。

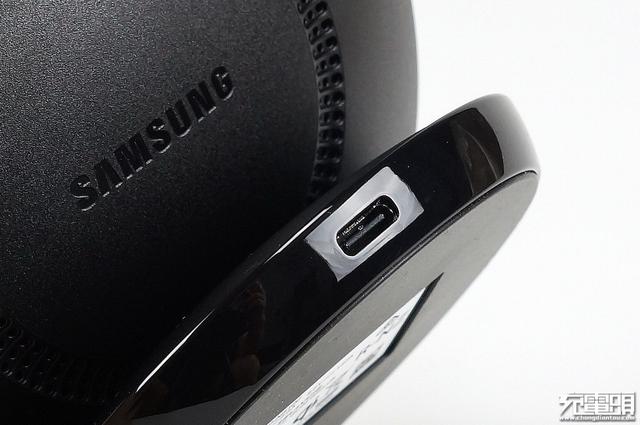

反过来底座屁股处是输入口，采用了USB-C输入接口，功率5V2.0A / 9V1.67A，支持AFC、QC、USB PD输入。

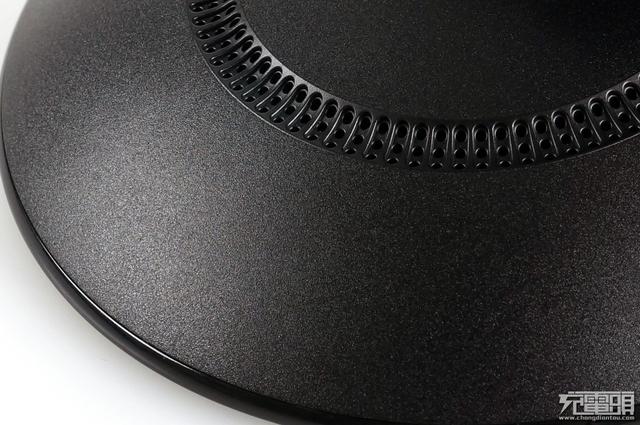

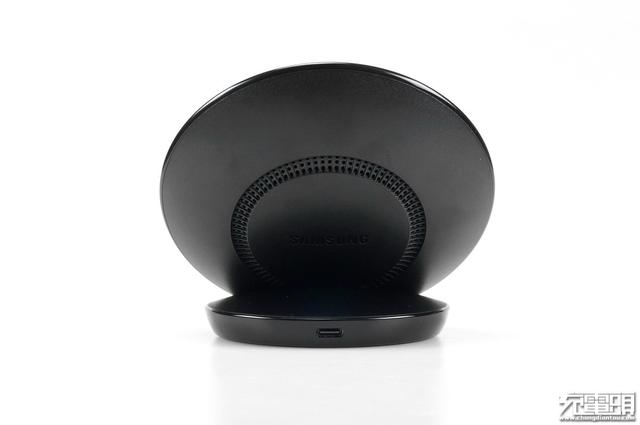

背面有一圈散热孔，内置风扇就是通过这密密麻麻的孔眼进行热交换散热。

正面光面背面是磨砂面，双排散热孔。

底座正面有一颗状态指示灯，以红黄绿三色来直观表示工作状态。

1，核对手机imei码，先输入*#06#，查看手机内存中的imei码，记住这个号码，如果这个号码与手机背贴、外包装盒上的imei码一致，且型号核准号码与手机型号一致，就证明是原厂正宗货。核对手机imei码，先输入*#06#，查看手机内存中的imei码，记住这个号码，如果这个号码与手机背贴、外包装盒上的imei码一致，且型号核准号码与手机型号一致，就证明是原厂正宗货。输入 *#06# ，查看手机内存中的imei 码，记住这个号码，然后输入 *2767*3855# 进行i900码片复位，手机会自动重启，最后再输入 * ，查看这个imei码有没有改变，如果这个号码与手机背贴、外包装盒上的 imei 码一致,且型号核准号码与手机型号一致 ，就证明是原厂正宗货。

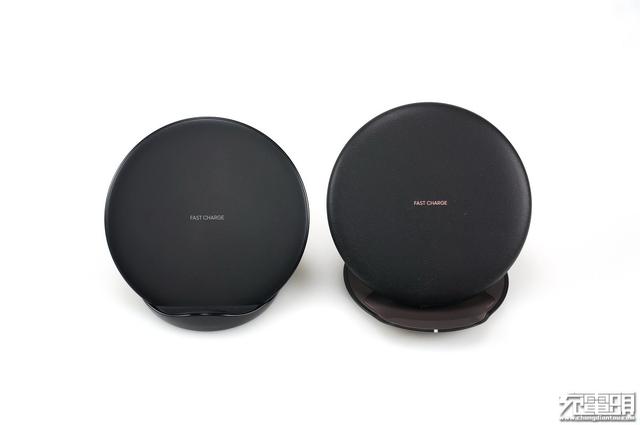

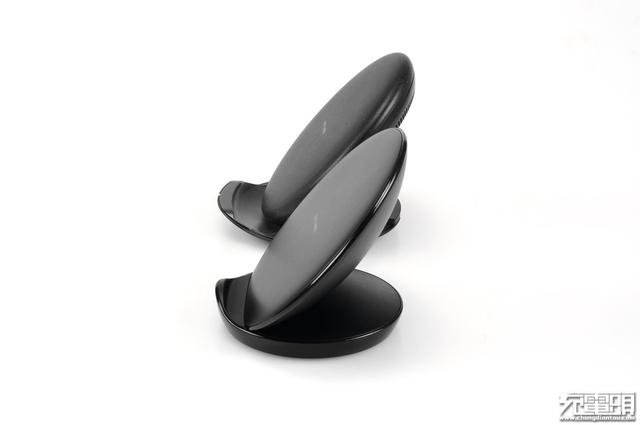

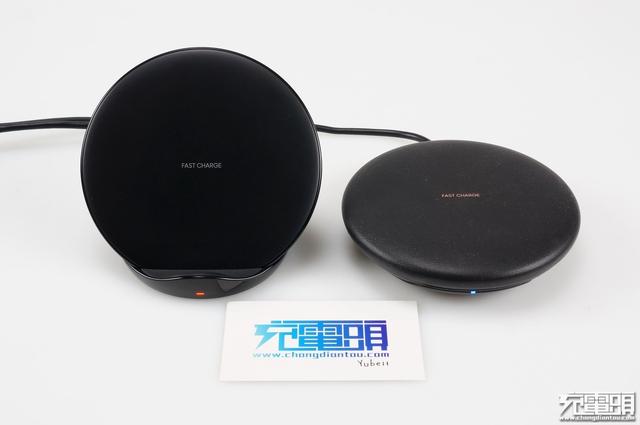

左边是三星第五代无线充电器，右边是三星第四代无线充电器，ID设计保持一致。

两者倾斜角度相同。

同样内置风扇主动散热，通风孔位置分部有所不同。

他们同样带有指示灯，最大的区别就在于三星第五代无线充电器是立式不可折叠的，而第四代则是带有立式、水平两种形态。

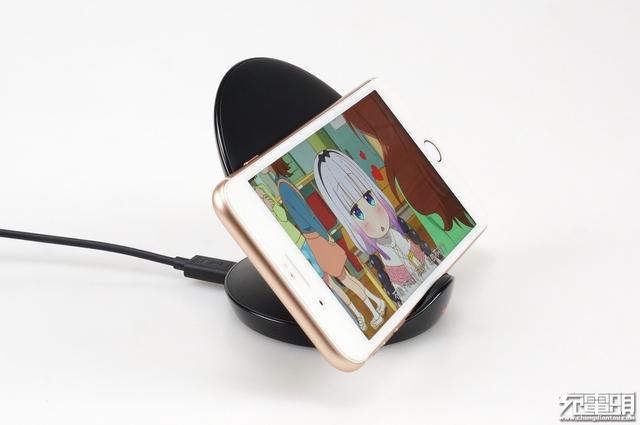

横置模式看电影绝佳。

竖立模式，软胶托盘底部放置手感不错。

使用ChargerLAB出品的POWER-Z KM001USB PD测试仪测试，发现这款无线充电器支持iPhone 8 Plus普通5W充电，不支持iPhone 7.5W无线快充。

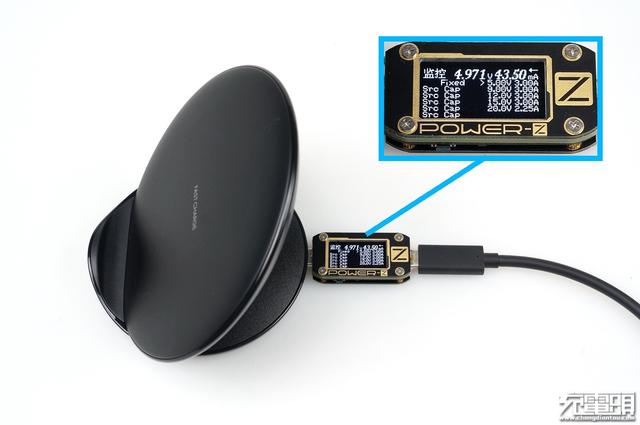

USB-C接口也支持USB PD输入，接上POWER-Z KM001C查看PD通讯情况。

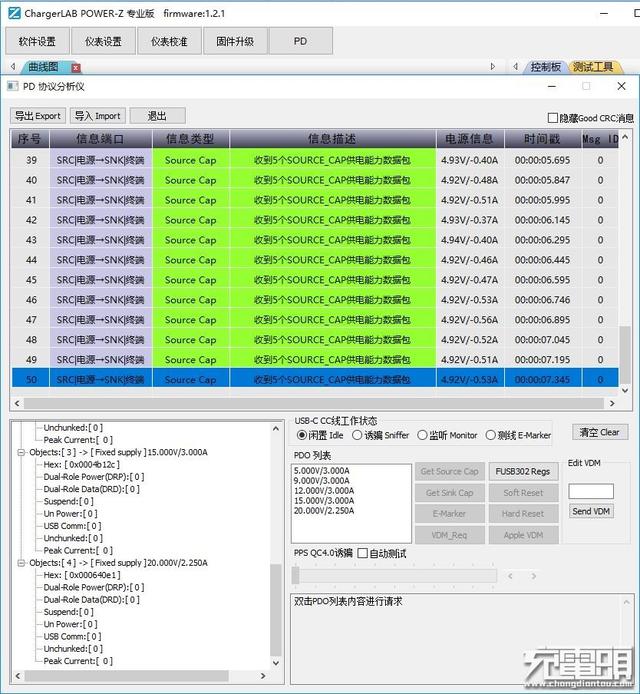

再通过ChargerLAB POWER-Z电脑端软件对数据进行抓包分析，三星第五代无线充电器的确是支持USB PD输入的。

二、三星第五代立式无线充电器拆解

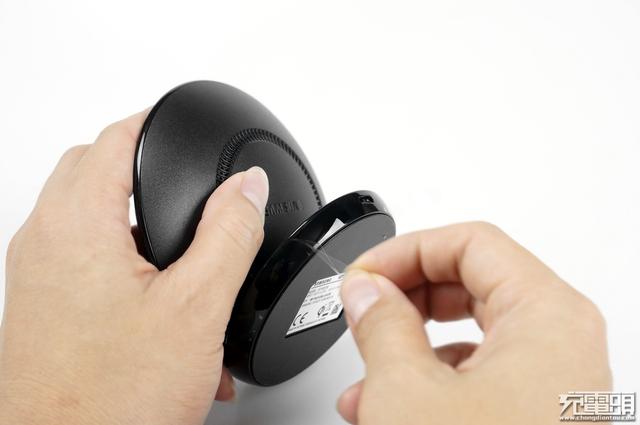

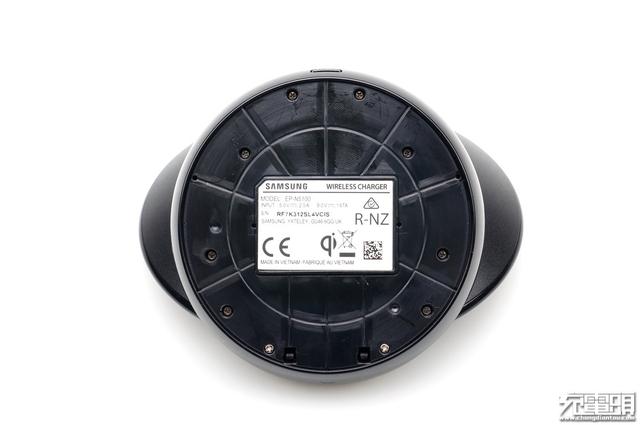

进入拆解篇先把底部防滑垫撕开。

可以看到10颗十字螺丝拧紧，分别是4长6短。

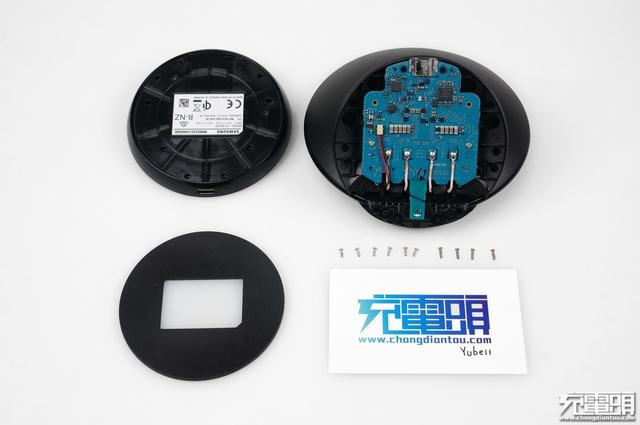

去掉螺丝后底盖分离。

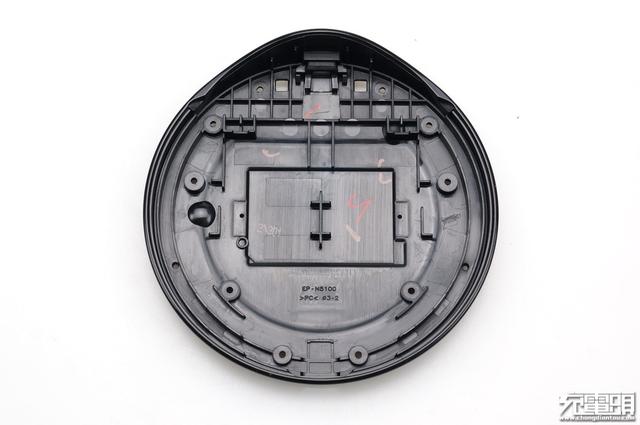

PC材质底盖，非常多加强筋，确保耐用。

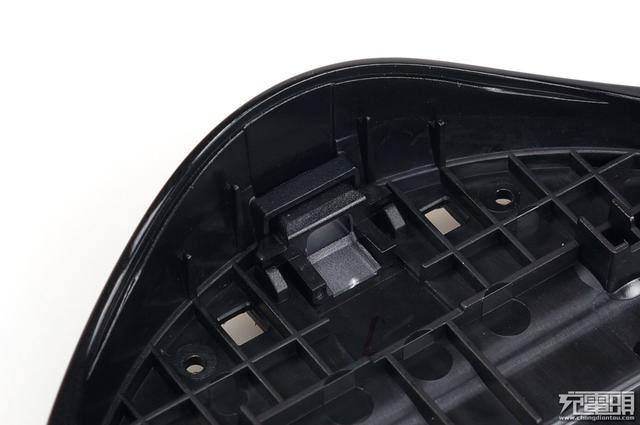

底盖的导光胶三星无线充电拆解，把PCB上的LED光引导出去，四周加厚遮光。

PCB用两颗螺丝拧在底座底部。

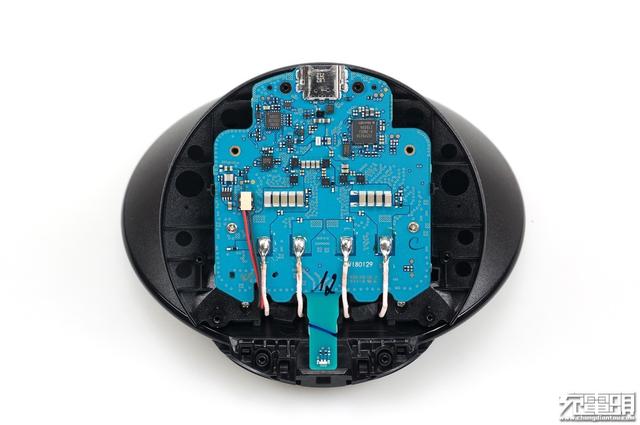

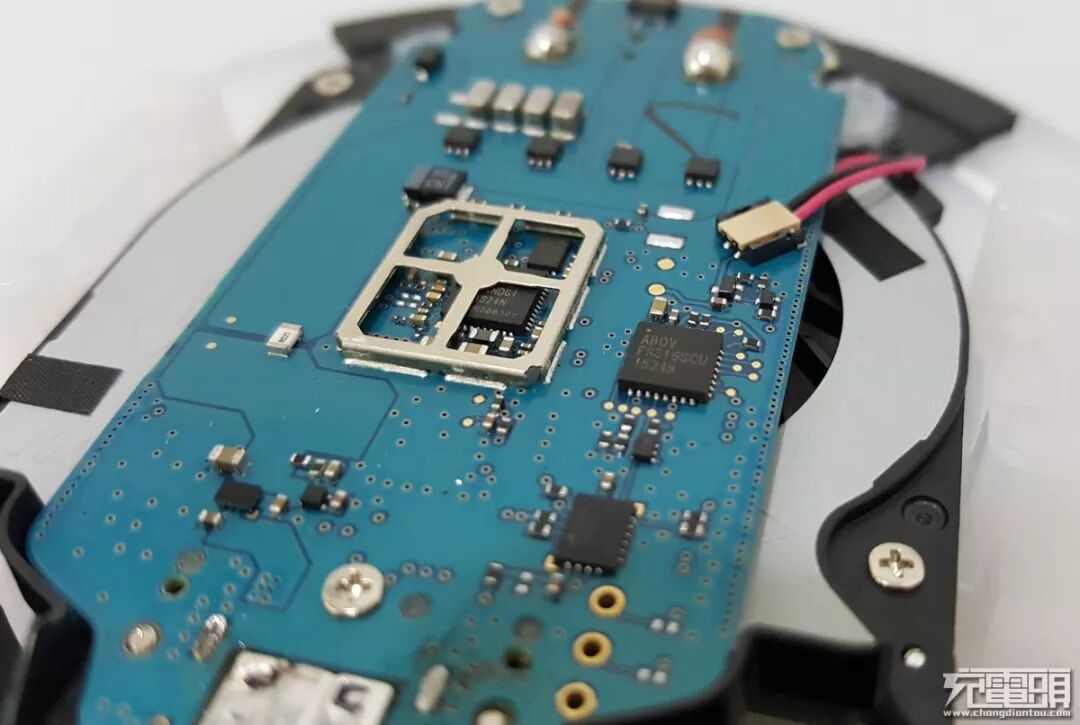

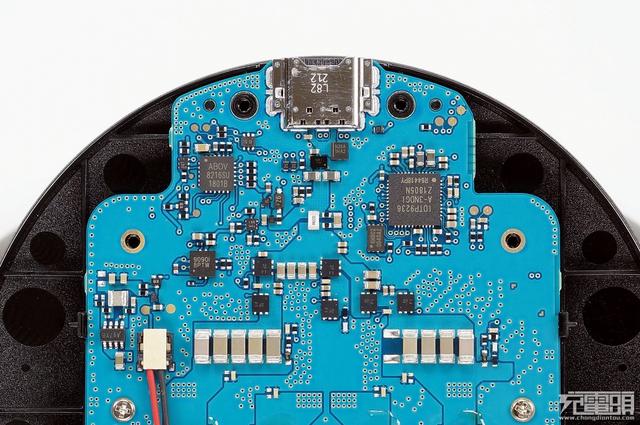

PCB俯视图。

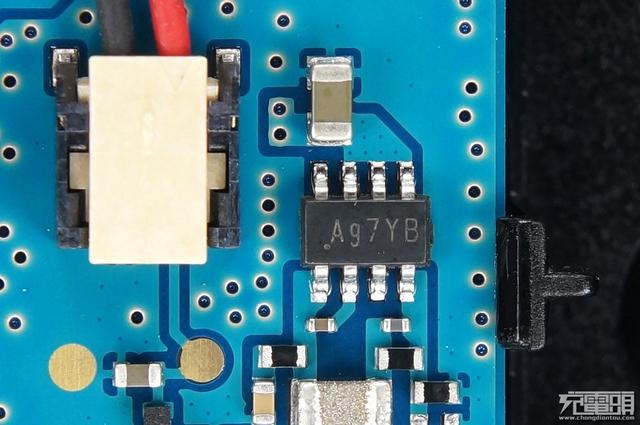

风扇线头2pin插座，同步整流降压芯片。

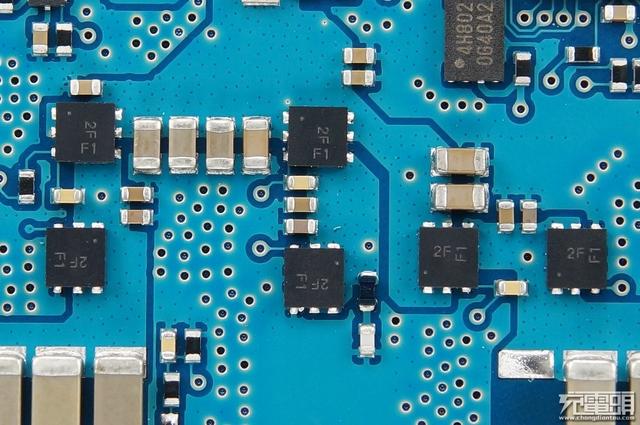

驱动线圈的MOS管。

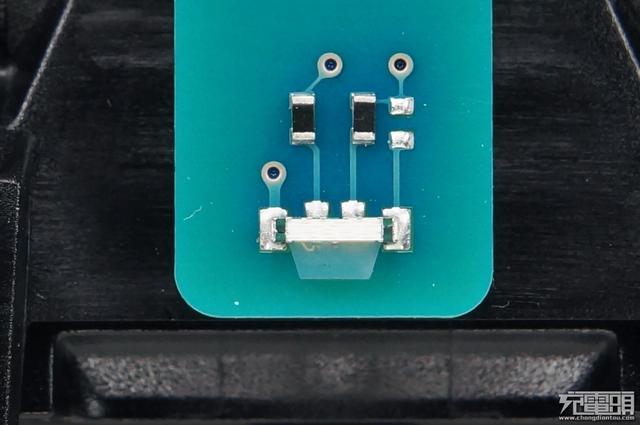

切换开关。

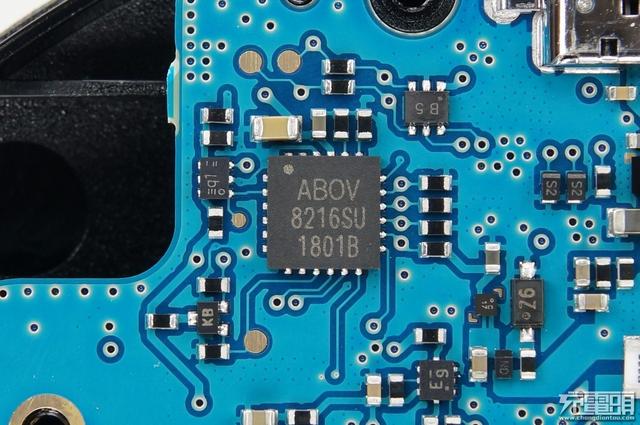

ABOV单片机。

存储器。

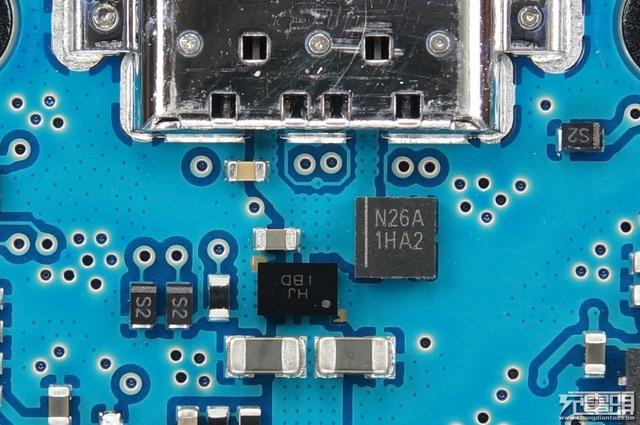

输入保护芯片。

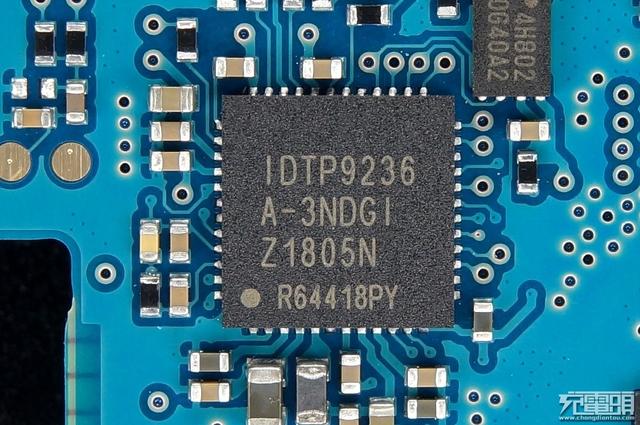

美国IDT IDTP9236 无线充电发射端解决方案，三星第四代无线充也是使用这颗芯片。

3色LED指示灯。

过孔焊接全屏蔽USB母座。

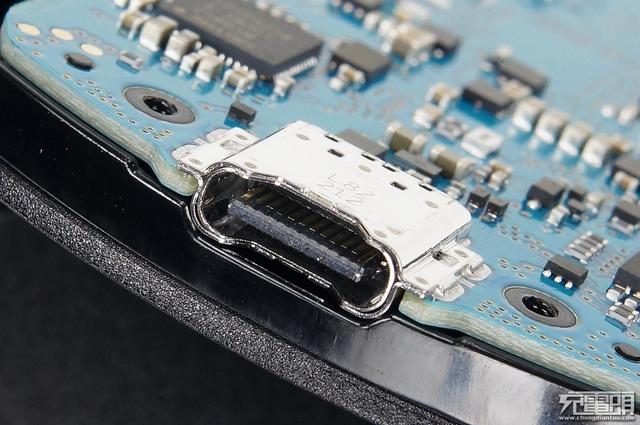

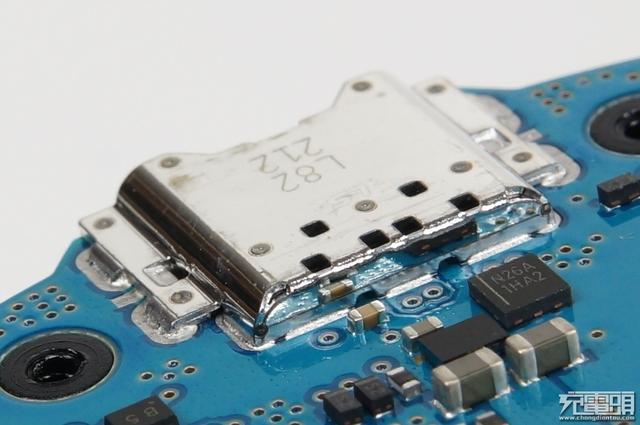

在这个位置可以看到，沉板USB-C母座焊接过孔焊接，十分耐操。

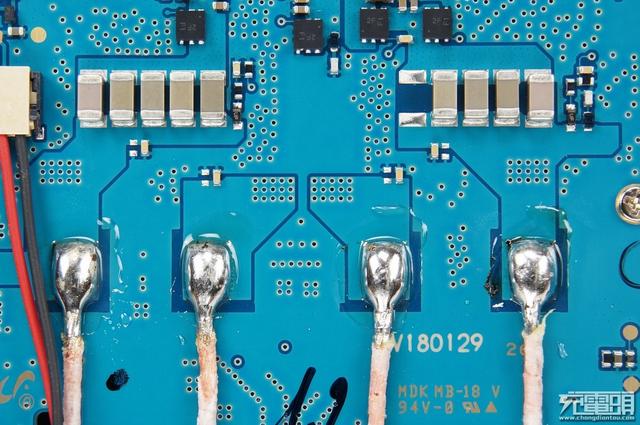

线圈焊点饱满有光泽，浸润度高。

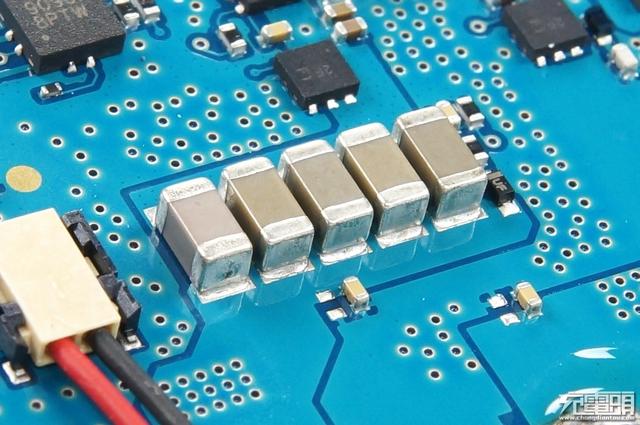

线圈A的NPO谐振电容。

线圈B的NPO谐振电容。

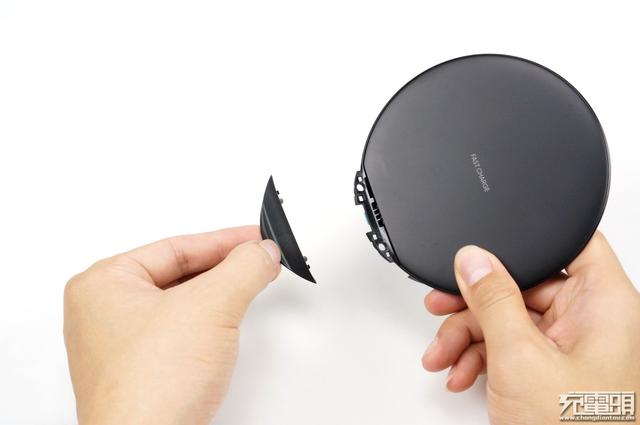

继续拆解，把软胶托盘拿掉。

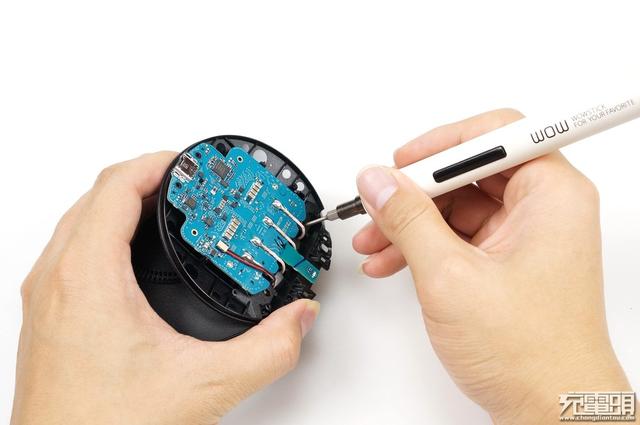

拧掉PCB螺丝，卸掉PCB。

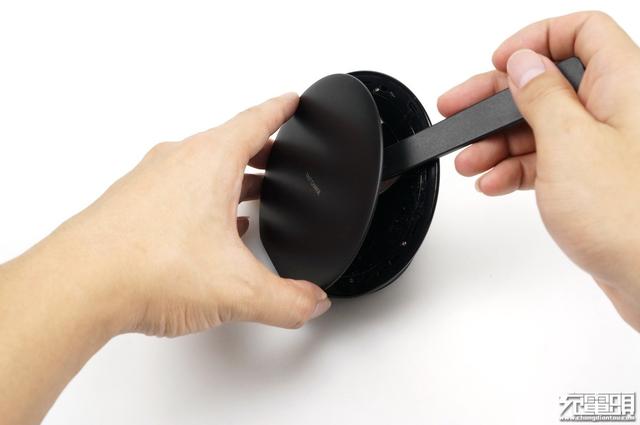

面板是胶带+卡口合起来的，分离出来。

卸掉面板后可以看到下面还有一层线圈盖板，六颗十字螺丝拧紧。

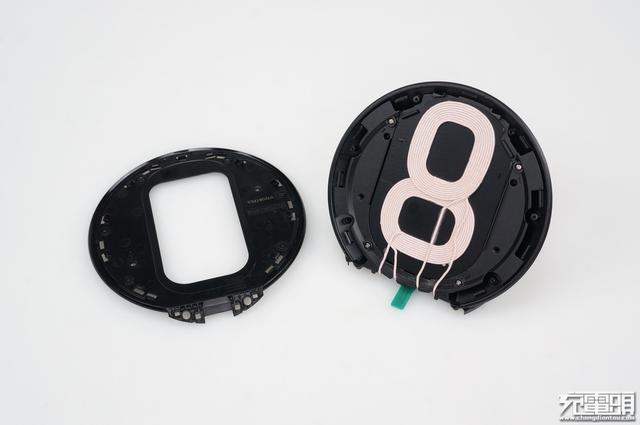

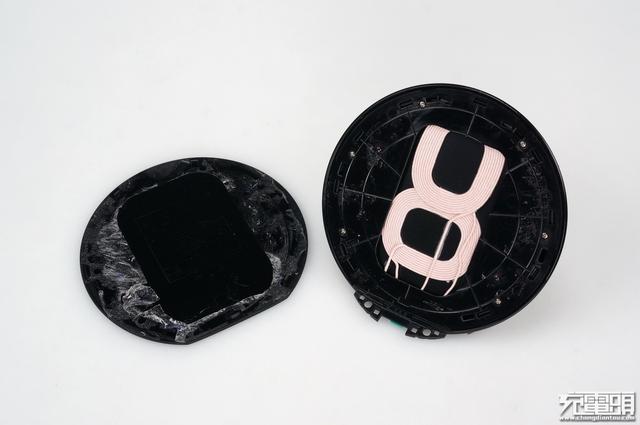

拧掉螺丝，线圈盖板拆出来。

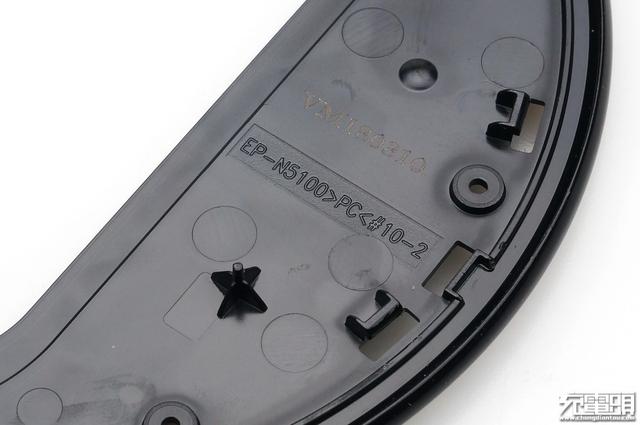

线圈盖板同样是PC材质。

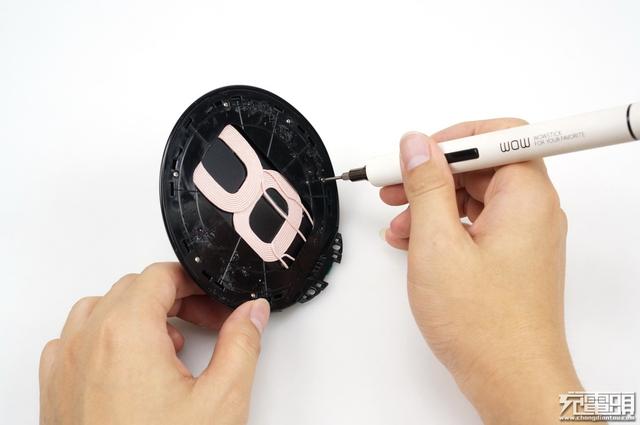

线圈粘在内构部件上，4颗十字螺丝拧掉。

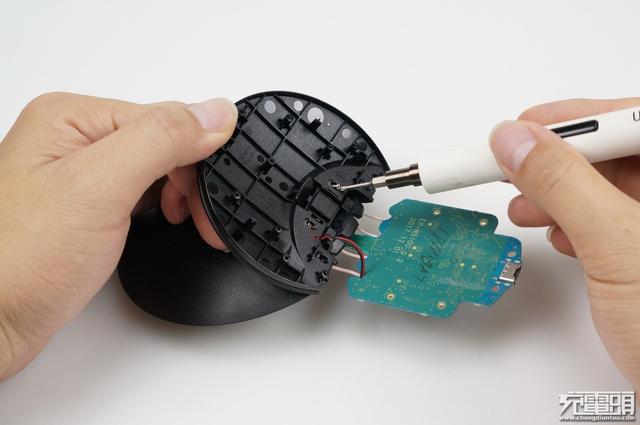

翻开PCB，把底座与立板连接的十字螺丝拧掉。

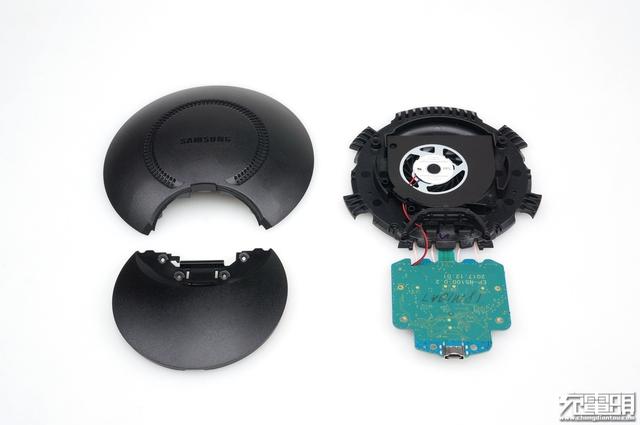

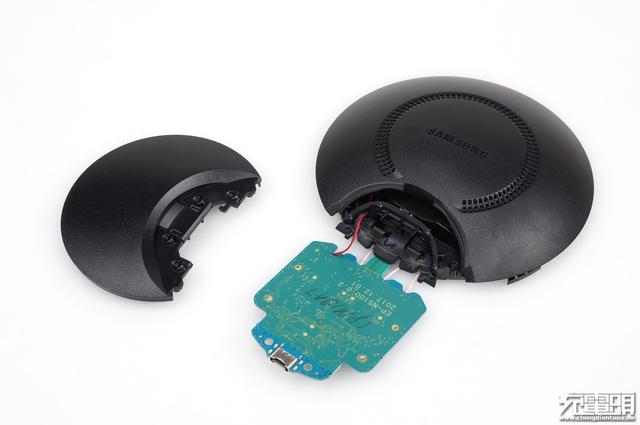

底座分离出来了。

这时候内构件也可以分离。

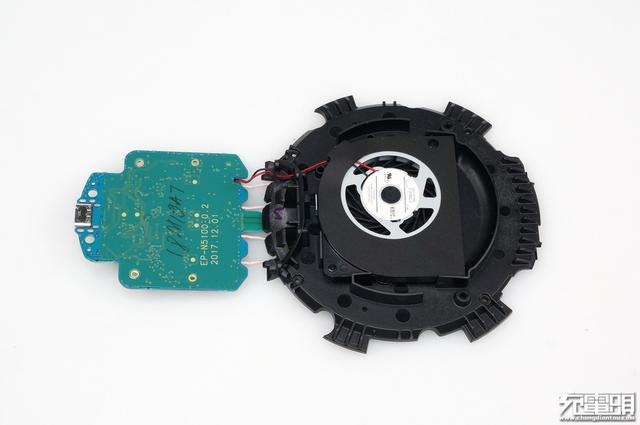

内构件一览图，包含主动散热用的风扇、线圈、隔磁板、PCB。

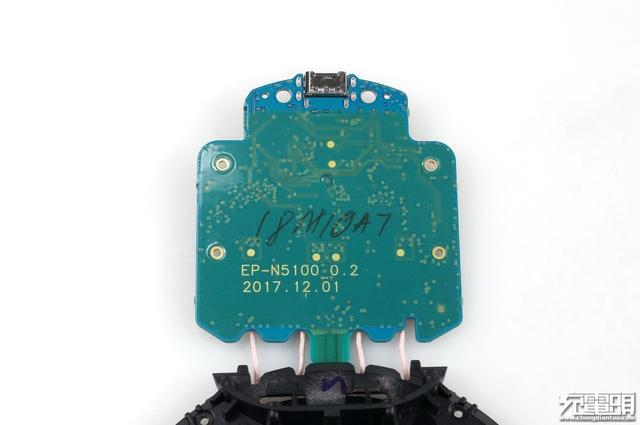

PCB底部平整，没有元件，有个日期2017年12月1日不知道是不是生产日期。

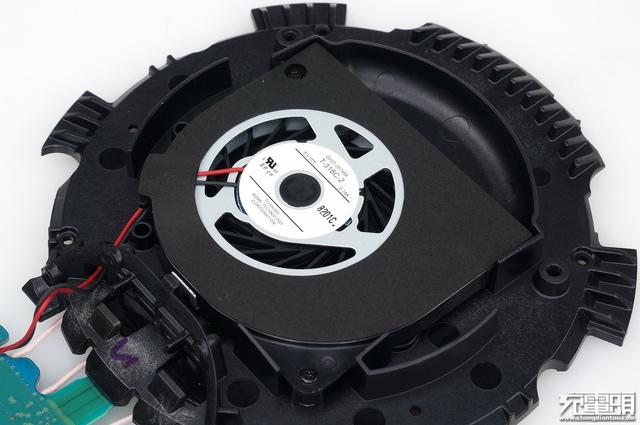

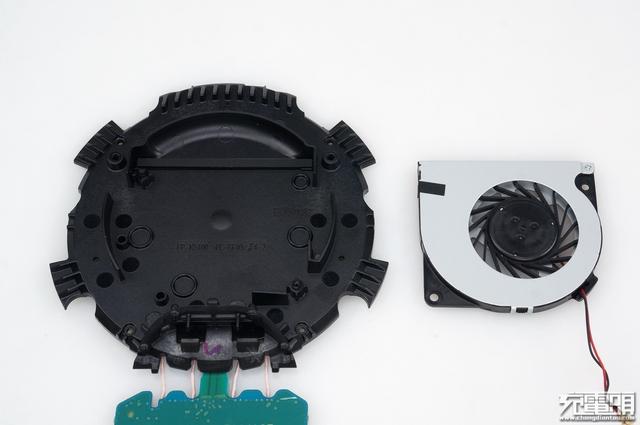

离心涡轮扇来自东芝TOSHIBA，功率5V0.14A，螺丝拧紧。四周与中间吸风，再从顶部吹出。

风扇拿掉后可以看到，气流对整个内构件散热，出风口有一个打横的软胶垫直接把冷热风阻隔。

于密封充气头的内部开有进气通道、充气通道以及排气通道，进气通道与充气通道以及排气通道相通，进气通道与第二电磁阀的出气ロ连接，排气通道与第三电磁阀的进气ロ连接。于密封充气头(14)的内部开有进气通道(14-5)、充气通道(14-4)以及排气通道(14-6)，进气通道(14-5)与充气通道(14-4)以及排气通道(14_6)相通，进气通道(14-5 )与第二电磁阀(13 )的出气口连接，排气通道(14-6 )与第三电磁阀(12 )的进气口连接。“y通”指的是电磁阀一共有几个孔，对于气体电磁阀，因为存在排气的问题，可能有2个孔（1个进气、1个出气），3个孔（1个进气、1个出气、1个排气），4个孔（1个进气、2个出气、1个排气），5个孔（1个进气、2个出气、2个排气）。

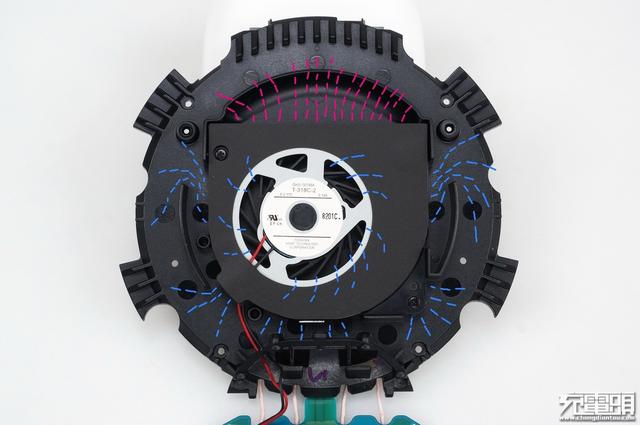

画一张风道图大家就可以秒懂了。

所有部件拆解完毕。

三、充电头网拆解总结

支持iphone8/8 plus/x以及三星s系列手机无线充电，并可应用于智能终端及移动音响产品的无线充电等领域。三星的无线充电方案已经达到了手机无线充电领域最为前端的水准，但仍需要在技术方面得到质的飞跃。它采用美国idt方案，与qi标准无线充电兼容，不仅支持iphone8、8plus和iphone x三款苹果手机的无线快充，还支持小米mix 2s、三星s6、s7、s8、note 5、note 8等机型的无线快充。
