PLC主要由CPU模块、输入模块、输出模块和编程器组成（见图1），部分PLC还可以配备特殊功能模块来完成一些特殊任务。

1. CPU模块

CPU模块主要由微处理器（CPU芯片）和内存组成。在PLC控制系统中，工厂CPU模块相当于人的大脑。不断采集输入信号，执行用户程序，刷新系统输出；内存用于存储程序和数据。

2.I/O 模块

输入（1nput）模块和输出（Output）模块简称为I/O模块。它们是系统的眼睛、耳朵、手和脚，是外部现场设备和CPU模块之间的桥梁。

输入模块用于接收和采集输入信号，开关量输入模块用于接收按键的开关量输入信号；选择开关、数字拨码开关、限位开关、接近开关、光电开关、压力继电器等；模拟量输入模块用于接收电位器、测速发电机和各种变送器提供的不断变化的模拟电流和电压信号。

开关量输出模块用于控制接触器、电磁阀、电磁铁、指示灯、数显装置和报警装置等输出设备，模拟量输出模块用于控制控制阀、变频器等执行器。

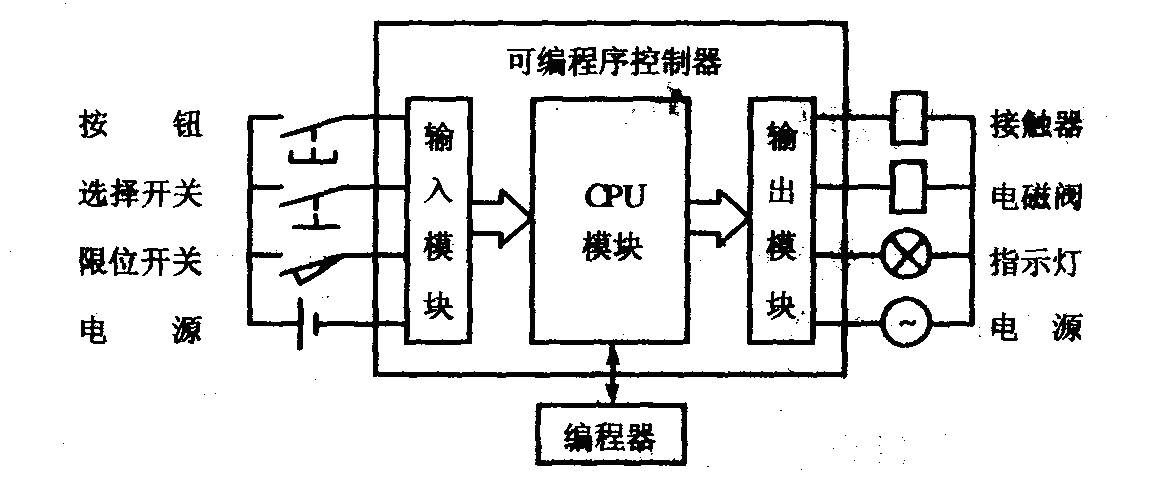

图1 PLC控制系统

CPU模块的工作电压一般为5V，而PLC的输入/输出信号电压一般较高，如DC 24V和AC 220V。从外部引入的尖峰电压和干扰噪声可能会损坏 CPU 模块中的组件或使 PLC 无法正常工作。在I/O模块中，使用光耦、光电晶闸管、小型继电器等器件隔离PLC内部电路和外部I/O电路。除了信号传输，I/O 模块还具有电平转换和隔离功能。效果。

3.程序员

编程器用于生成用户程序，并用它来编辑、检查、修改和监视用户程序的执行。手持编程器不能直接输入和编辑梯形图，只能输入和编辑指令表程序，所以又称为指令编程器。体积小，价格低，一般用于小型PLC的编程，或用于现场调试和维护。

使用编程软件可以直接在电脑屏幕上生成和编辑梯形图、指令表、功能块图和时序功能图程序，可以实现不同编程语言的相互转换。程序编译好后下载到PLC中，也可以将PLC中的程序上传到电脑上。程序可保存或打印，也可通过网络实现远程编程和传输。

4.电源

PLC一般采用220V交流电源或24V直流电源。内部开关电源为每个模块提供DC5V、±12V、24V等直流电源。小型PLC一般可以为输入电路和外部电子传感器（如接近开关）提供24V直流电源，驱动PLC负载的直流电源一般由用户提供。
