机箱音频线的标示：两种前置音频接口和对应的接线方法

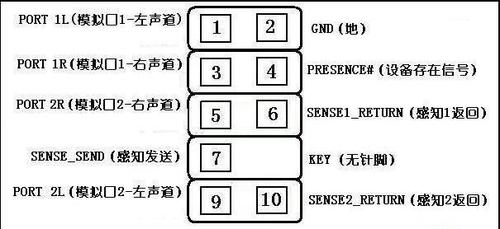

看主板正面音频接线图。看看现在市面上通用的机箱音频线的标签：两个前置音频接口以及对应的接线方式：第一种，14针接口标准7线连接方式：1----MIC IN 3--- -MIC POWER 5----LINE OUT FR 7----无连接 9----LINE OUT FL 11---12 封闭简化 7线连接方式：1--- Mic IN 3---MIC偏置 5---SPKOUT-R 7----无连接 9----SPKOUT-L 11---12 闭合 2-----GND 4-----无连接到 6---- - LINE OUT RR 8-----empty 10---- LINE OUT FR 13-14 闭合 2---GND 4----未连接 6---SPKOUT-R 8- ---Empty 10- ---SPKOUT-L 13-14 关闭第二个 10 针接口。前置音频接口位置如下图所示： 注意：当用户将连接器连接到PC前置音频输出时，此时后置音频无输出！常用的主板前置音频接口AUDIO是根据Intel® I/O面板连接规范设计的。引脚定义（AUDIO）如下： 1.2． 3.4. 5. 6. 7. 8 9. 10. 1. AUD_MIC 2、 AUD_GND 3、 AUD_MIC 4、 AUD_VCC 5、 AUD_FPOUT_R 6、 AUD_RET_R 前面板麦克风输入模拟音频电路地线麦克风电源到模拟音频电路滤波+5V供电 前面板右声道音频信号 前面板右声道音频信号返回7、 HP_ON 8、 KEY 9、 AUD_FPOUT_L 10、AUD_RET_L 预留给未来空脚耳机放大电路，前面板左侧声道音频信号，前面板左声道音频信号返回AUDIO的十针设计，可应用于带功放和扬声器的高端机箱，也可应用于普通机箱的前置耳机插孔。

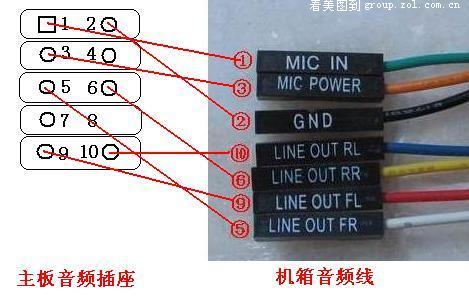

因为4号脚是给功放提供+5V电源，所以在连接普通机箱前置耳机插孔时，4号脚不能接任何线，否则会烧坏主板和耳机如果不使用前音频插孔，则必须用跳线帽将针脚 5 和 6、9 和 10 短接，以便将输出信号传输到后音频端口。否则，后面的 Line-Out 音频接口将无法工作。目前机箱前置耳机接口的类型和连接方式：一、基本上是按照Intel? I/O面板连接规范，并提供7根线材：这个前置音频插孔的耳机插孔有一个弹簧开关，更多的是左右两个声道返回主板连接（LINE OUT RL和LINE OUT RR） 对于这种耳机插孔，背面的音频输出插孔用于连接扬声器，正面插孔用于连接耳机。使用前置插孔连接耳机时，背面的扬声器会自动断开，拔下耳机时，它们会自动连接到扬声器。 7根线与主板前置音频接口JAUD1的连接如下： MIC IN ————————>①地线（GND）————————————> ② MIC POWER ——————>③ 面板右声道输出（LINE OUT FR）————>⑤ 面板右声道返回（LINE OUT RR）————>⑥ 面板左声道输出（LINE OUT FL）— ——>⑨ 面板左声道返回（LINE OUT RL） ————>⑩ 【请注意：？ AUDIO的麦克风接好，MIC IN接1脚，MIC POWER接3脚，反接会导致麦克风无输入或音量很低；？必须接地线，必须接脚2； 1？引脚5、9 连接左右声道输出，引脚6、10 连接左右声道返回。 ]二、 其他连接线请参考下面的连接方法（5条连接线）： MIC POWER----连接话筒电源 MIC IN---------连接话筒输入线OUT L------- 接左声道输出LINE OUT R ------ 接右声道输出AUD_GND ------ 模拟音频电路地线
