主板前置音频接口接法(１针座)(组图)

主板前置音频接口连接方法 主板前置音频接口引脚图（10针插座） 定义：1、AUD_MIC 2、AUD_GND 3、AUD_MIC_BIAS 4、AUD_VCC 5、AUD_FPOUT_R 6、AUD_RET_R 7、 HP_ON 8、KEY 9、AUD_FPOUT_L 10、AUD_RET_L 前面板麦克风输入模拟音频电路地线麦克风电源为模拟音频电路滤波+5V电源前面板右声道音频信号前面板右声道音频信号返回保留用于未来带有空引脚的耳机放大器电路。前面板左声道音频信号返回至 AUDIO。前面板左声道音频信号的十针设计可应用于带有功放和扬声器的高端机箱。适用于普通机箱的前置耳机插座。因为第4脚是为功放提供+5V电源，所以在接普通机箱前置耳机插孔时，4脚不要接任何线，否则会烧主板和耳机。如果不使用前置音频插孔，5&6、9&10 针脚必须用跳线帽短接，以便输出信号传输到后置音频端口。否则，后面的 Line-Out 音频接口将无法工作。目前机箱前置耳机插孔的类型和连接方式::dI一、基本上是按照Intel®的I/O面板连接规范设计的，提供了7根线缆：这个前置音频插孔的耳机插孔有一个弹簧开关等 将左右两个声道连接回主板（LINEOUTRL 和 LINEOUTRR）。

对于有这个耳机接口的机箱，后面的音频输出接口是用来连接音箱的，前面的接口是用来连接耳机的。使用前置插孔连接耳机时，背面的扬声器会自动断开，拔下耳机时，它们会自动连接到扬声器。 .u8D!D;w0p/Br8s 7线接主板前置音频接口JAUD1如下：麦克风输入（MICIN）——————>①/地线（GND）—————— ——————>② 话筒电源（MICPOWER）——————>③ 面板右声道输出（LINEOUTFR）————>⑤*Z！面板右声道返回（LINEOUTRR）———— >⑥ 面板左声道输出（LINEOUTFL）————>⑨ 面板左声道返回（LINEOUTRL）————>⑩ 请注意：？ AUDIO的麦克风接好，MITIN接第1脚，MICPOWER接第3脚。 ,如果接反，麦克风将无输入或音量很低；？必须接地线，必须接脚2；? 5、9 脚接左右声道输出，6、10 脚接左右声道返回。 二、其他类型的连接线请参考下面的连接方法（5条连接线）： MICPOWER----连接话筒电源MICIN---------连接话筒输入f LINEOUTL --- ----接左声道输出LINEOUTR------将右声道输出接四针插头，情况如下：MIC—1 2---G Empty—3 4 - -空的！ R—5 6---empty empty—7 8---empty L—9 10---empty 已解决。主板音频调音线 图10，需要两根跳线 图11，无跳线 一、IntelAC97 前置音频 接口规格要点 Intel已经标准化了前置音频接口插座，连接线，以及主板的引脚名称以及“FrontPanelI/OConnectivityDesignGuide”中的机箱。

要点如下： 0x7S%l2q#B$W9s6V 1、audio connector z 接口设计应支持标准前面板麦克风和耳机的使用。无需特殊软件即可直接使用音频。前面板音频连接器旨在支持立体声音频输出（耳机或有源扬声器）和麦克风输入（单声道）。麦克风输入（一个单声道）连接到安装在前面板上的3.5mm 迷你插座。插座核心端接麦克风输入信号，外环端接麦克风音频偏置信号。 2、电气连接 两个前面板音频输出（AUD_FPOUT_L 和 AUD_FPOUT_R）和两个前面板音频返回（AUD_RET_L 和 AUD_RET_R）连接到安装在前面板上的开关型 3.5mm 微型插座。音频信号传输路径为：当不使用前面板插座时，主板输出的音频信号通过AUD_FPOUT_L和AUD_FPOUT_R!送到前面板插座。前面板插座后，AUD_FPOUT_L和AUD_FPOUT_R回到主板后音频插座。当前置音频插座插入耳机时，插座中连接的开关（AUD_FPOUT_L和AUD_RET_L、AUD_FPOUT_R和AUD_RET_R）断开，返回主板的音频信号断开。后插口没有音频信号，只有前音频信号可用。

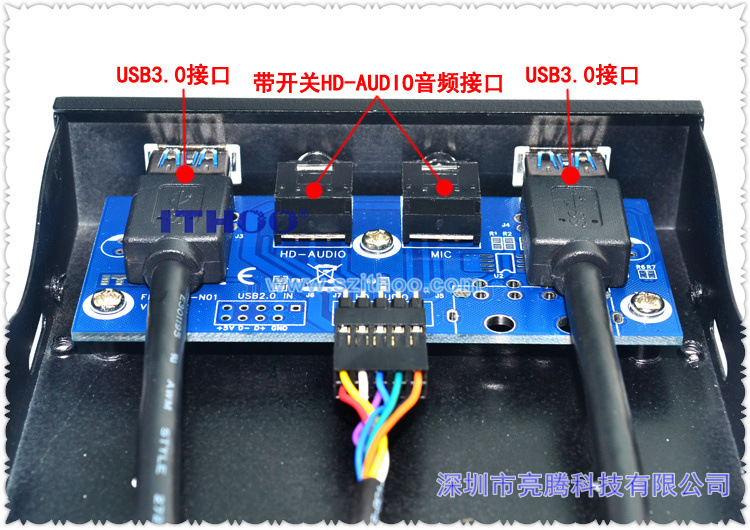

如下图所示： 注意：音频输出只能使用耳机或有源音箱。如果使用无源扬声器，声音很小。 3、Motherboard 连接器设计 k 主板前置音频连接器，如下图： 连接器引脚分配： 引脚信号名称说明 1AUD_MIC_IN 前置麦克风输入。 2AUD_GND 模拟音频电路接地。 3AUD_MIC_BIAS 麦克风偏置电压。 4AUD_VCC 模拟音频电路的 +5V 滤波器。 5AUD_FPOUT_R 输出到右前声道音频信号。 8h4u:W-|0?8z3`6} 6AUD_RET_R 前置返回的右声道音频信号。 7HP_ON 预留用于以后控制耳机放大器。 8KEY 没有引脚。 9AUD_FPOUT_L 输出到前左声道音频信号。 :M+W6Q,Y(td;j#` 10AUD_RET_L 前置返回的左声道音频信号。9u,T)rz;_%E#h;k 连接器跳线：如果前置音频线没有连接到 On主板前置音频连接器，连接器的5、6、9、10脚用跳线短接，否则后置音频插座无效。 二、机箱前置音频插座和连接线 现在看实际案例前置音频插座和连接线。符合AC97标准的前音频面板如下： +p4g#y3J-v$e2}8j$NU 从上图中可以看出，符合AC97标准的音频线共有7条：F!k,L ;Q$o*S6V ;~!q 1AUD_MIC_IN 前置麦克风输入。 2AUD_GND 模拟音频电路接地。 3AUD_MIC_BIAS 麦克风偏置电压。 5AUD_FPOUT_R
