主板上的插针、硬盘灯、喇叭(Speaker)的区别

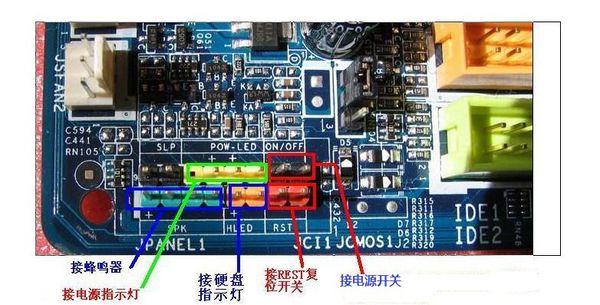

主板上的引脚

1.电源开关（POWER）

这个开关的插头是两针的。为了方便用户识别，其中一根线一般用或黑色表示，另一根线一般用白色表示。这个插头一定要插好，否则无法通过机箱面板启动电脑。另外，可以直接将主板上的POWER引脚短接启动。这种开关的连接插头一般都标有POWER SW字样，主板上相应位置插针附近的英文缩写一般为PWR、Power SW、PWR SW、PW、PW SW或PS等。

2.复位开关(RESET)

复位开关的插头也是两脚的。其中一根电线通常以蓝色显示，另一根电线为白色。它的作用是在电源不中断的情况下重新启动计算机，常用于在运行过程中计算机突然死机的情况。接在这个开关上的插头一般都标有RESET SW字样，主板上相应位置插针附近的英文缩写一般是RESET、RST、RS或RE等。

3. POWER LED（POWER LED）

电源灯连接也是两脚插头。一个连接一般用绿色表示，另一个连接用白色表示。当主机电源打开时，电源灯会亮起。接在这个开关上的插头一般都标有POWER LED字样，主板上相应引脚附近的英文缩写一般有PW LED、Power LED、PWR LED，或PLED+、PLED-等。

4.HDD LED（硬盘 LED）

硬盘灯连接也是二芯插头，两根线一般是一红一白。硬盘读写时，硬盘灯会亮。与此开关相连的插头一般都标有HDD LED字样，主板上相应位置引脚附近的英文缩写一般为HDD LED、HD或IDE_LED+、IDE_LDE-等。

5. Speaker (Speaker)

这个连接的插头有四个针脚，但是只有两个连接。颜色一般为一红一黑或一橙一黑。正确连接后，供机箱上的扬声器使用。连接到这个开关的插头和主板上对应的引脚一般都标有Speaker这个字样。有些电脑在正常启动后会通过喇叭发出哔哔声，或者如果不能正常启动，则会通过喇叭发出相应的报警声，帮助用户解决问题。但是，有些主板已经集成了扬声器，因此此时您无需连接机箱上的扬声器。

手册中常用引脚

所以，你不担心这些插头和针脚的正负极性吗？电源开关（POWER）和复位开关（RESET）即使接反也能正常工作，无需担心极性。如果接反，硬盘灯（HDD LED）不会亮。如果您听到硬盘正在运行但指示灯不亮，只需将插头反接即可。其他插头的连接方法类似，如果不能正常工作，只需反向连接即可。

完成后，再次检查是否有问题。如果其他数据线和电源线都安装好了，恭喜你，现在可以第一次开机了。

1电源开关线

连接电源开关线时，首先在机箱面板线中找到标有“power sw”字样的两针插头，白色和棕色，然后将其插入标有“pwr sw”或“RWR”字样的主板上在别针上就可以了。

2复位开关连接线

用于预热计算机。连接时，首先找到白色和蓝色标有“RESET SW”字样的两针插头，然后将其插入主板上标有“Reset sw”或“RSR”字样的针脚。

3电源指示灯连接线

首先找到标有“Power LED”的三芯插头，中间一根排线是空的，两端白绿相间，然后插入标有“PWR LED”或“P LED”的主板在别针上。

温馨提示：电源开关线和复位开关线都可以插，不用注意插头的正反面。您可以以任何方式插入它。但由于电源指示灯的侧面接线采用发光二极管显示工作和休息，所以接线是有方向性的。有些主板会标有“P LED+”和“P LED-”。我们只需要将绿色端连接到 P LED+ 引脚，将白色线连接到 P LED- 引脚即可。

4 硬盘指示灯线

首先找到标有“H.D.D.LED”的两个插头，分别是白线和红线，分别插入主板上标有“HDD LED”或“IED LED”的引脚。插入时注意方向性。一般主板上都会标有“HDD LED+”和“HDD LED-”。将红色端连接到 HDD LED+ 引脚，将白色端连接到标有“HDD LED-”的引脚上。

5 喇叭线

首先找到“SPEAKER”四针插头。中间两根线悬空，两端分别为红黑两色。将其插入主板上标有“PEAKER”或“SPK”的引脚。 红色插正极，黑色插负极。

实际

电源开关：白色+正极，棕色——负极可正反插

复位开关：白蓝二色，正反面可随意插。

电源开关：绿色的插入P LED+引脚，白色的插入P LED引脚。

硬盘指示灯：绿色插“PLED+”，白色插“HDD LED-”引脚。

喇叭：红色插正极，黑色插负极。

仔细查看机箱上的插头。基本上，它们会被标记为如下。

1.POWER SW 也叫PW SW（这是机箱电源开关，用来控制机箱按钮的开关），主板上会有对应的接口，插上就可以了。不明白的可以看说明很清楚（下同）。正负极插反没关系，不会烧坏东西。

2.RESET SW（机箱复位键），用于重启电脑。正负极插反也没关系。什么都不会燃烧。

3.HDD LED 也称为 IDE LED。这通常用于连接硬盘以显示硬盘的工作状态。这个插反也可以，就是硬盘灯不亮了。如果您发现它不亮，只需更改顺序即可。

4.port + port-some 只标有 P+ P-（电源指示灯）。这两个引脚通常是分开的，中间可能会有一个引脚。但是有些主板是连在一起的。还需要参考使用说明书。一些机箱电缆将一起制作，中间有一个针脚。插反也没关系，如果打开电脑电源灯不亮，换个顺序就好了。

5.speaker 这是机箱喇叭电源，用来提醒用户各个组件的工作状态。一般是两排，八针设置，中间少了一个针。您可以在主板手册上找到说明。有的主板有跳线帽，拔掉，机箱插头线堵住其中一个孔，反了就插不进去。

6.AUDIO 机箱前置音频引脚。它仍然可以根据说明轻松插入。上面会很清楚的告诉你引脚的位置和方向。如果找到跳线帽，请将其取下。向后插入。如果它不起作用，您也可以改变方向。它不会损坏硬件。有些机箱没有前置音频接口，不用考虑。

7.Front USB pin（非常重要！！！），插上这个，你几乎没有机会测试它是否插反，插反后，当你使用USB设备时，USB会烧坏。如果设备很重，则主板损坏！所以一定要分清方向。 USB管脚和插头为四管脚设置，线序为VCC（+5V）PORT-PORT+GROND（接地）。插的时候一定要仔细检查这个根据说明书，主板上的USB插脚按照两排十针设置会少一个。也就是上面5个引脚，下面4个引脚，有的则相反。新手插在缺脚的那排之前，只要找到VCC对应的插座孔就可以轻松接上。主板说明书上会有详细的说明来区分方向。如果您不确定，请不要插入。避免付出沉重的代价。但是有一个小技巧。当您不确定是否插入时，您可以尝试以下操作：拿起USB线，打开电源，打开电源，插入USB设备，感觉线很热时立即拔掉。

最后大家需要注意的是，不是主板上的每一针都需要插上，主要看你的机箱和你需要的设备。以上是最常见的接线方式。不要轻易拉它。除非需要，否则请取下主板上的跳线帽。否则可能会损坏主板
