作为新手，从头开始组装自己的电脑并不容易。可能你知道CPU应该插在哪里，内存应该插在哪里，但是遇到一排排复杂的跳线，很多新手就不知道了。如何开始。开钥匙并不神秘

你还记得第一次看到电脑，JS把CPU、内存、显卡等插在主板上，然后从口袋里掏出自己的钥匙***还是刚刚找到一个螺丝* **轻触主板侧面，电脑开始运行？你不惊讶吗***反正我第一次看到的时候也很惊讶***！面对全新的主板，JS总能在1、2分钟内把主板上密密麻麻的跳线接好，不用看说明书。你认为他是大师吗？哈哈，看完今天的文章，你会觉得不是这样。值得一提的是，只要稍微记住一点，不用看说明书就能完全记住主板上所有跳线的秘诀。

步骤/方法

1、这才叫真正的跳线

首先，让我们纠正一个概念上的问题。事实上，主板上需要连接的那排针脚不叫“跳线”，因为它们根本无法实现跳线的功能。真正的跳线 电线是二/三针，上面有一根小的“跳线”。应该叫“跳线”，可以起到硬件改变设置、频率等的作用；而那些连接到机箱上的插脚根本就起不到这个作用，所以真正意义上的应该叫面板连接插脚，但是因为在外观上和“跳线”差别不大，所以我们常称它们为“跳线” ”。

好了，今天要讲的就到这一段吧。只要你仔细阅读这篇文章，相信你以后不会被主板上复杂的跳线所困扰。当然，某些主板上可能还有一些其他定义的跳线，比如外接1394接口。这些都有明显的标志，而且基本上都是连线集成的，直接插上去就可以了。这并不困难。 ,这里我们就不过多介绍这些不太常用的跳线

2、看完这篇文章，连接这么多线会变得很容易

至于谁第一次将面板连接引脚称为“跳线”，相信没有人能够确定。不过既然大家都这么叫，大家都习惯了，就不在追求这些了，所以在本文中，我们就将面板连接引脚称为跳线。

为了便于理解，我们先从机箱中的连接线说起。一般来说，机箱中的连接线使用文字来标记每组连接线的定义，但是如何识别这些标签是我们首先要解决的问题。其实这些网上的注释都是相关的英文缩写，不难记。一起来了解一下***每张图片下面都有相关介绍***！电源开关：POWER SW

英文全称：Power Swicth

可能的名称：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR 等

功能定义：机箱正面的开机按钮

3、Reset/重启开关：RESET SW

英文全称：Reset Swicth

可能的名称：RESET、Reset Swicth、Reset Setup、RST 等

功能定义：机箱正面的复位按钮

4、电源指示灯：+/-

可能的名称：POWER LED、PLED、PWR LED、SYS LED 等

5、硬盘状态指示灯：HDD LED

英文全称：硬盘驱动器发光二极管

可能的名称：HD LED

6、警报：扬声器

可能的名称：SPK

功能定义：主板异常运行报警

7、不用说，前面USB接口接的一般都是一个整体

8、音频线：AUDIO

可能的名称：FP AUDIO

功能定义：机箱前置音响

看完上面简单的图文介绍，大家想必已经知道机箱上这些连接的定义了吧。其实真的很简单，就是几个非常非常简单的英文缩写。在下一页，我们将了解主板上的“跳线”。

其实机箱上的电线并不可怕。 80%以上的初学者都觉得最麻烦的是主板上跳线的定义，但真的有那么可怕吗？答案是不！有很多规则。正是由于这些规则，我们才能相互推论。不管什么牌子的主板，都不需要看说明书来插复杂的跳线。

● 跳线的第一脚在哪？

9、要学习如何跳线，我们必须先了解跳线从哪里开始计数。这其实很简单。在主板上，任何板子设备都是一样的，跳线的两端总是在一端有一个较厚的印制框，跳线要从这里算起。找到这个较厚的印刷框后，从左到右，从上到下数数。如上图。

● 9Pin开关/复位/电源灯/硬盘灯定义

10、此主板与上图主板相同，使用9Pin定义开关/复位/电源灯/硬盘灯

9Pin的开关机/复位/电源灯/硬盘灯跳线是目前最流行的方式，市场上70%以上的品牌采用这种方式，并逐渐成为一种标准，尤其是几大主要推出的主板渠道厂商的代工厂，采用这种方法的比例高达90%。

11、9 针面板连接跳线图

上图为9Pin定义开关/复位/电源灯/硬盘灯。这里需要注意的是，第9针没有定义，所以在插入跳线时不需要插入这个。连接时只需要按照上图连接即可，非常简单。其中电源开关***Power SW***和复位开关***均为正负极***，两个指示灯需要区分正负极，正极为以靠近第一个引脚的方向连接。 ***是粗线打印的方向***。

你能分清这根电线的正负极吗？

差点忘了说，机箱上的线材也很容易区分正负极。一般来说，彩色线为正极，黑/白线为负极。有时用GND表示。 ***.

学习记住本页内容后，可以连接大部分主板的开关/复位/电源指示灯/硬盘指示灯。现在你可以从你的机箱上拔掉这部分电缆，然后再插上。一定要记住这个安排！为了方便大家记忆，这里我们用4句话总结一下9Pin定义开关/复位/电源灯/硬盘灯位置：

1、在缺失的插针旁边插上电源

2、通过电源插拔和复位

3、把电源灯插在电源旁边，负极靠近电源跳线

4、reset旁边插入硬盘灯，负极靠近reset跳线

我已经说过了，我相信你一定记住了！

● 代表性华硕主板接线方法

很多朋友在安装机器的时候都会优先考虑华硕主板，但是华硕主板的接线规则一般和我们上一页讲的不太一样，但是也很有代表性，所以这里单独提一下一点。

上图为华硕主板接线。红点表示没有pins***，其实很容易记住。这里需要注意的是，有些情况下的PLED是3Pin插头，但实际上上面只有两根线。在这里，它需要连接到 3Pin PLED 引脚。上图中虚线部分是专门接3Pin PLED插头的。 .

让我们找出下面的规则。首先，SPEAKER定律是最明显的。 4Pin在一起时，除了Speaker外什么都不能插。所以当我们以后看到这种引脚时，首先要确定Speaker的位置。那么，如果有3Pins在一起，一定要接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，90%的Power开关中间是两个独立的管脚，当然你也可以自己用短导体。将这两个管脚连接起来，如果是亮的，就证明电源插好了。旁边的Reset也可以用同样的方法测试。剩下的当然是硬盘灯了。注意电源指示灯和硬盘工作状态指示灯有正负两种。其实插错也没关系，只是不会亮，也不会损坏主板。

● 其他不规则主板接线方式：

除了我们之前提到的，还有一些主板的布线规则不是很明显，但是这些主板在布线旁边都有明确的标记。除了接线的方法*** 其实大部分主板都有标识。 ***，并在针座上以颜色区分，如上图所示。当您遇到这样的主板时，只需按照标志插入电缆即可。

看到现在，相信你已经明白安装程序使用钥匙打开手机的秘密了。其实就是把POWER对应管脚短接，很简单。

●前置USB

前置USB的接线方法其实很简单。现在一般的机箱都是前置USB接线整体的。您只需要在主板上找到相应的引脚，将它们插在一起即可。一般来说，主板正面的USB引脚目前使用的是9Pin接线，侧面有明显的USB2.0标志。

很容易在主板上找到前面的 USB 引脚。现在的主板一般都有两组或两组以上的前置USB针脚***如上图***，寻找前置USB当大家看到这个9pin并且有两组或两组以上的针脚放在一起时，基本可以确定这是前置USB插针，主板附近会有一个标识。

现在一般机箱上的前置USB连接搜索就是这样的一体式。上面一共8条线，分别是VCC、Data+、Data-、GND。不用说，这种集成直接插上去就行了。如果分开，通常按红、白、绿、黑的顺序连接。上图所示的线虽然是综合的，但是也是按照红白绿黑进行排序的。

●前置音频连接方式

由于前置音频是这两年才流行起来的，别说用户了，就连很多装机的技术人员都不太擅长连接前置音频线，甚至还有很多JS是直接用的。 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .接到前台后，就没有这种玩笑了。所以如果前置音频这么难连接，我们来看看。

从目前市面上的主板来看，前置音频引脚的排序已经成为固定标准***，如上图***。从图中可以看出，前置音频有9个引脚，但它们一共占用了10个引脚，第8个引脚留空。

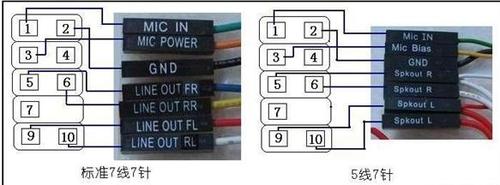

上图是典型的前置音频连接。其实前置音频一共只需要连接7根线，也就是上图中的7根线。在主板的引脚端，只要我们了解了每个引脚的定义，接前置音频就很容易了。我们来看看主板上每个引脚的定义：

1——麦克风输入/MIC***麦克风输入***

2——GND***地***

3——Mic Power/Mic VCC/MIC BIAS***麦克风电压***

4——无针

5——LINE OUT FR***右声道前置音频输出***

6——LINE OUT RR***右声道后置音频输出***

7——无针

8——无针

9——LINE OUT FL***左声道前置音频输出***

10——LINE OUT RL*** 用于声道后置音频输出***

连接前置音频时，只需要按照上面的定义连接相应的线即可。实际上，在某些情况下，5th Pin 和6th Pin、9th Pin 和10th Pin 是通过导线连接的，也可以达到相同的效果。

好像台词很多，但也很容易记。你不妨按照作者记得的方法。首先记住前三个，第一个是麦克风输入，第二个接地，第三个是麦克风电压，然后第5和第6针插在右声道，第9和第10针插在左声道渠道。从上到下计数是麦克风输入、麦克风电压、右声道、左声道和接地。这个容易记住吗？

其实很多布线都是集成的，不用再担心布线顺序
