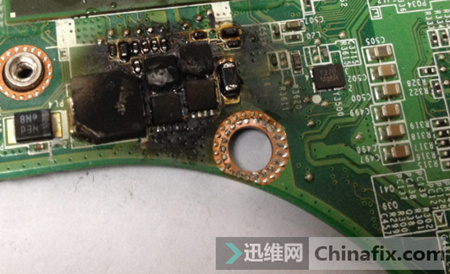

Lenovo G460 的故障是无法开机。据同行介绍，该机器有轻微的进水现象。清洁后，据说他将可调电源连接到主板上的电源接口背面。 102电阻是热的，看主板之前是热的。可以判断应该是主板公共点短路了。

拿到主板，用万用表测试一下。公共点对地电阻只有5欧，显然是短路了。其他测试点对地电阻正常。仔细观察内存接口下的电容。如果被腐蚀，用烙铁去掉电容，然后测量公共点的电阻即可恢复正常。不是这个主板故障那么简单。

将可调电源调到19V，限流到3A，接上电源测试，3V5V电感电压输出正常，开关上有电压，按下开关，电流表指针不动1A左右，哎，看来还是有故障。这类故障基本属于上电不明显。

G460主板的板号是LA_5751P，是I3 CPU。这个主板是我第一次修。我没有相关经验，所以只能一步一步来！先测量各单元电路的电感电压，输出正常。这种I3、I5主板各电感输出正常上电维护，需要测量信号。按照供电、时钟、复位的顺序，直接测试EC的PCI-RST13管脚3.3V是否正常，说明有复位信号。接下来判断CPU是否发出寻址指令，直接测试南桥旁边的BIOS。 2脚，5脚，发现有波形跳变，说明CPU发出了寻址指令。

CPU 问题寻址，为什么没有数据返回？是BIOS芯片还是BIOS程序，或者BIOS芯片工作状态不正常？检查BIOS的8针供电正常，BIOS的6针无电压或波形。 6 针是 BIOS 时钟。 BIOS 芯片没有时钟。工作正常，实测对地电阻520欧正常。那么有两种可能，一种是BIOS芯片本身，一种是南桥。首先从主板上取下BIOS芯片，放在编程器上刷写程序。可以正常读写。找到并刷新确定的 BIOS 程序。这消除了 BIOS 芯片和 BIOS 程序。安装BIOS程序后，再次开机测试发现故障依旧。用示波器测试，2脚的波形还是1次，6脚还是没有波形，说明南桥有问题。这是个大问题。南桥是否损坏？ SPI 总线有问题。首先，使用BGA返修台给南桥添加焊料。

将主板固定在主板上，加焊料至220度，保温120秒，取出主板，待冷却后，再接上可调电源，按下开关测量2脚的波形BIOS，5次明显跳，1A后电流也跳3次，外接BGA显示一切正常。

故障总结：Lenovo G460板号LA5751裸板，由于主板公共点短路，出现断电，由于南桥内部SPI总线轻微短路，BIOS没有时钟，导致寻址过程无法完成，上电无故障。

从这次故障中可以看出，I3、I5、I7的新机其​​实很多，尤其是进水引起的。完全没有经验。对于此类故障，我们了解电路的关键。除了了解测试点的信号流向，上电故障并不明显外，还需要掌握用示波器测得的关键测试点的波形来判断和分析故障。如果你的朋友遇到这款新的I3、I5、I7笔记本，不开机或不开机都无法启动，那么你需要全面系统的学习来提升自己的技术。
