跳线插法图解教程：台式机主板接线图解

对于组装计算机而言，主板上的跳线对于小白安装用户而言是最麻烦的事情，但是实际上，具体的跳线插入方法在连接到机箱的跳线接口和主板上的跳线插座上有详细说明。马克，我们只需要在主板上找到相应的插座并将其插入即可。那么机箱上的跳线与主板的连接位置在哪里？让我们在下面分享有关台式计算机主板接线图的教程。不同品牌的跳线的基本插入方法是相同的，包括华硕，技嘉，微星，华擎，七彩，昂达，索代，映泰，映泰，GALAX等主板品牌。请参阅本文中图示的跳线插入方法教程。

台式机主板接线教程

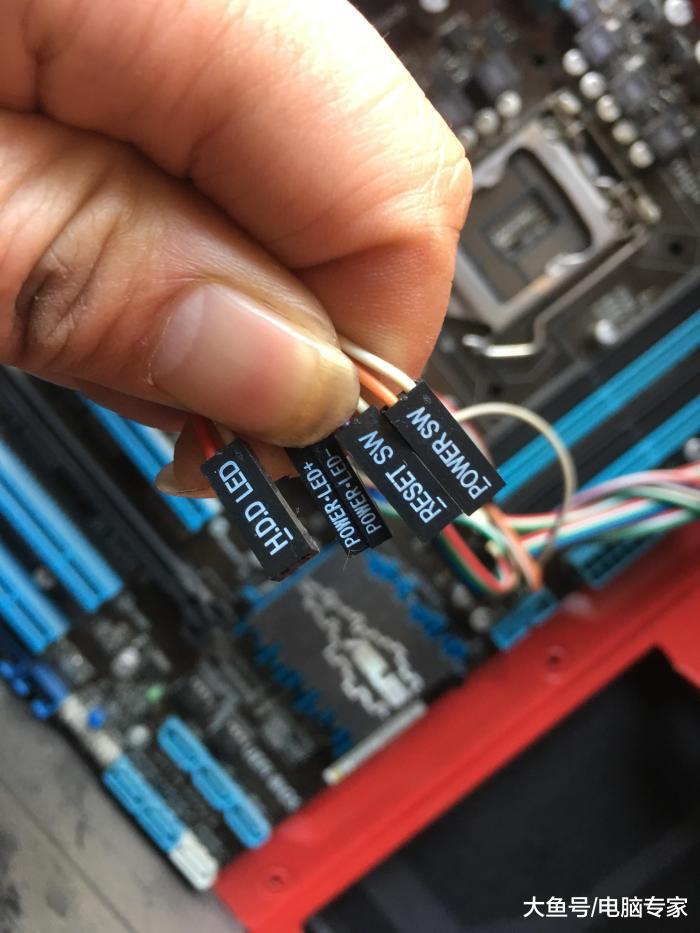

1、用于将机箱连接至主板的跳线通常主要包括USB 2. 0、 USB 3. 0、前置音频接口（HD_AUDIO）和四个POWER SW，RESET SW，POWER LED，HDD LED主板跳线，这些跳线的含义如下。

RESET SW：机箱重置按钮；注意：主板上相应位置的插针附近的英文缩写通常是RESET，RST，RS或RE等。

POWER SW：机箱开关按钮；注意：主板上相应位置的引脚附近的英文缩写通常是PWR，Power SW，PWR SW，PW，PW SW等。

电源LED：电源指示灯；注意：主板上引脚附近的英文缩写通常是PW LED，电源LED，PWR LED或PLED +和PLED-等。

HDD LED：硬盘驱动器指示灯；

USB 2. 0：机箱正面的USB 2. 0端口；

USB 3. 0：机箱正面的USB 3. 0端口；

HD_AUDIO：机箱正面的音频接口；

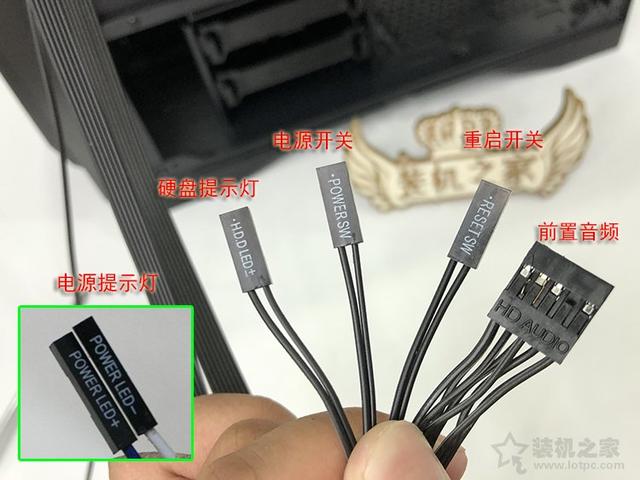

2、让我们看一下四个主板跳线：POWER SW，RESET SW，POWER LED和HDD LED。连接到机箱的跳线接口上有清楚的标记，如下图所示。

注意：由于我演示的案例没有POWER_LED接口（电源指示灯），因此考虑到大多数案例都具有POWER_LED接口，因此将其添加到上图中。

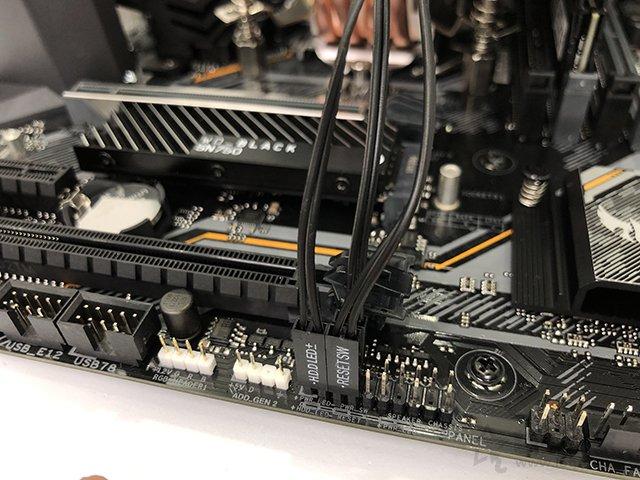

3、实际上，这些跳线在主板上已经有标记的连接，只需按照主板上的说明将它们一个接一个地插入。

4、考虑到大家的理解，我制作了用于POWER SW，RESET SW，POWER LED和HDD LED的主板跳线安装的。我们找到了主板跳线的位置，并相应地插入了它们。主板跳线连接图如下图所示。

主板跳线9针连接图

注：电源指示灯（电源LED）和硬盘指示灯（HDD LED）必须为正和负。电源开关（POWER SW）和复位按钮（RESET SW）不需要区分正极和负极。您需要注意它，如上图所示，蓝线指向正极，红线指向负极。

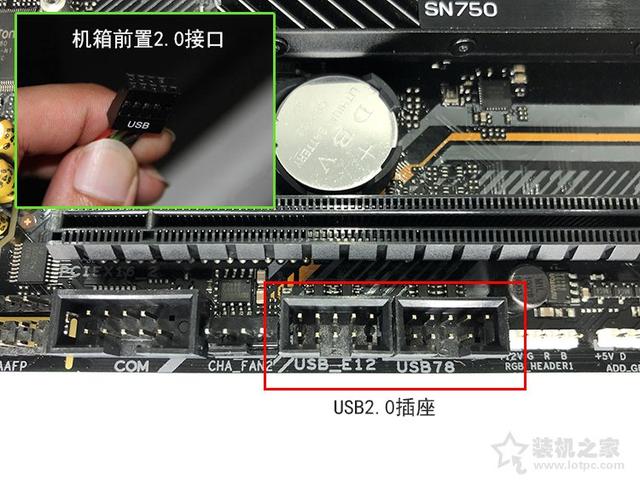

5、找到连接到机箱的USB 2. 0跳线接口，并找到主板上的USB 2. 0插座以将其插入。有一个防呆设计。如果反向插入，则不能插入。的。

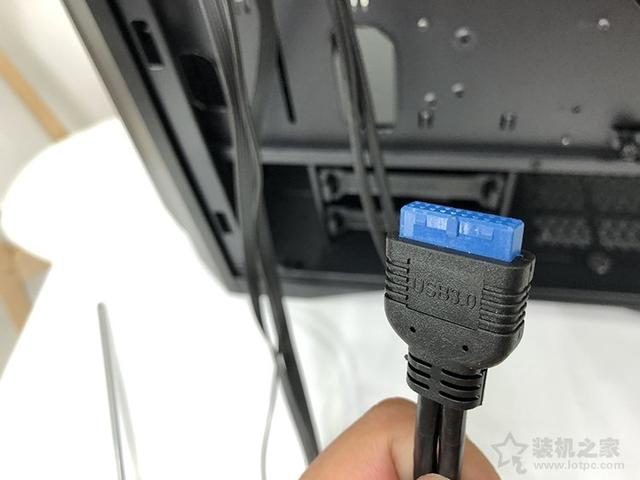

6、如果机箱的正面支持USB 3. 0，则可以找到连接到机箱的USB 3. 0跳线，如下图所示。

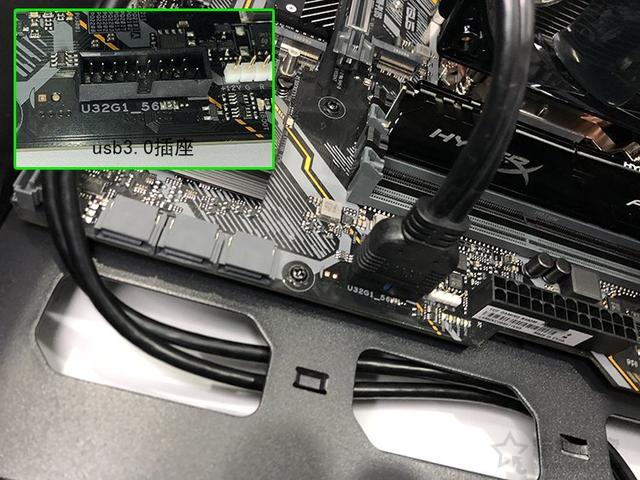

7、在主板上寻找USB 3. 0插槽，然后将其直接插入。您不必担心反向。您无法将其插入。

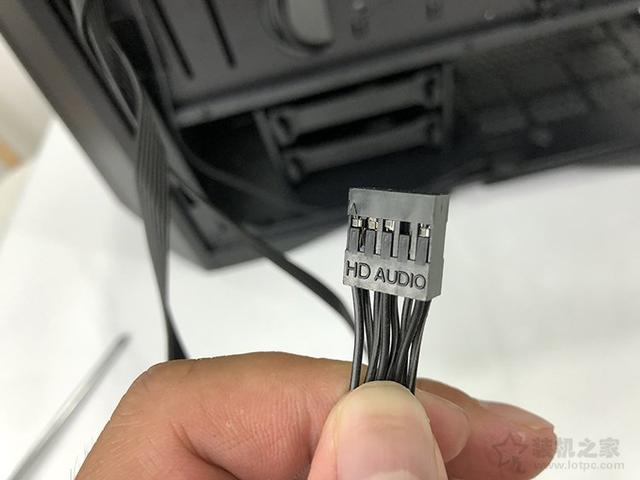

8、机箱的正面音频接口，在主板上找到音频接口插槽，然后将其直接插入。此外，该接口有点类似于USB 2. 0，但是两者的防呆设计不同，无法相互连接。

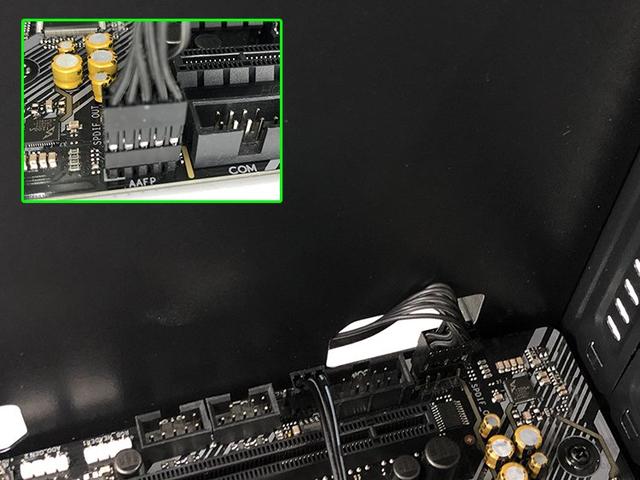

9、主板通常会标有“ HD AUDIO”或“ AAFP”，这是前置音频插座。插入后，可以正常使用机箱前面板上的音频接口，但是需要在系统安装后进行设置。立即打开前置音频。

以上是安装家共享的台式计算机主板接线原理图教程。最困难的部分是9针主板跳线连接。对于那些不知道机箱上的跳线连接到主板的位置的人，不妨参考以上内容。无论您的主板是ASUS，GIGABYTE还是MSI，都可以参考插图的主板跳线教程。跳线的连接方法基本相同。希望本文能对您有所帮助。
