细节决定装机成败攒机过程中的几种常见的接线

1详细信息确定安装的成功或失败

在组装机器的过程中有许多细节。许多DIY大师对此会很随意。在许多情况下，由于随机原因，USB接口连接不良，并且某些声卡将没有声音。这些都是在安装过程中发生的无意之事，尤其是对于入门级播放器而言，有些犹豫的事情已经造成了此类后果。实际上，玩家可以轻而易举地解决这些问题。

今天，我将使用玩家遇到的小问题，同时入门级玩家可以更好地提高他们的能力。通过本文，可以扩大安装的细节，而这些小事情通常是占基成败的关键。

通常，通常情况下包括的电线包括USB接口，音频接口以及开机按钮和重启按钮。这些线路的街道表明了它们的作用，这对于入门级玩家来说很难区分。对于安装了计算机的播放器，他们还具有熟悉的徽标，长时间使用可能会忘记这些徽标。让我们首先了解这些接口。

2机箱中的几种常用接线

我相信很多玩家都玩过逃生游戏。游戏中有很多信息，并且可以使用很多资源，例如每个键和每个锁，似乎很难识别。当我们因此而不感到紧张时，该游戏将允许玩家通过信息一一对应地找到的答案。实际上，主板的引脚设计与机箱的布线也有这种关系。让我们来看看这些提示信息。 ，这是应该插入的密钥。

电源SW开关，电源LED，RESET SW，USB电缆和HD AUDIO通常配置在机箱中。电源SW和RESET SW的两条布线最为重要。这两个接线是责任计算机的开关和重启。当然，如果在机箱前面板上的I / O区域中使用USB和音频接口，则也有必要链接USB和音频接口。

快速关闭LED灯，硬盘驱动器灯和开关

通常，在机箱的配线上会标出各个标识，因为它们像显示器的型号一样还带有英文缩写和字幕。玩家可以通过这样的徽标轻松区分它们。如果您不了解这些字母的含义也没关系，这些连接的类型并不多。

USB 2. 0接口

音频接口

USB 3. 0接口

POWER LED电源支持灯接口将分为+/-极

H.D.D LED硬盘灯，机箱上将有LED灯

POWER SW切换键

RESET SW重新启动按钮

以上介绍了机箱中的几种常见接线。另外，还有一些不常见的，例如：AC97'音频，SPEAKER警报等。对于熟悉机箱主板的玩家来说，接线很容易区分，但是对于主板跳线来说则有点困难。

3主板上的通用引脚设计

接下来，让我们了解主板上的可变引脚设计。首先，让我们看一下开关，重启和LED灯针的设计。这些针脚在主板的右下角进行了平滑设计，并且旁边经常有面板。徽标主要负责重要功能，例如电源启动和重启重启。目前，大多数主板使用9Pin设计。

传统的9Pin引脚设计

许多玩家会说，我们发现某些主板（如技嘉，华硕等）的接口不是9Pin。对于某些主板制造商，引脚不是9Pin形式。让我们来看看技嘉B75和映泰Z77主板的切换/重启。 / LED灯针设置：

技嘉B75引脚设计

映泰Z77主板

无论是9Pin引脚还是其他引脚，都会在PCB板上标记相应的布线，例如，“ PW”代表POWER boot，“ RES”代表RESET重新启动，“ HD”代表硬盘灯， “ PWR LED”标记电源指示灯，有些主板甚至使用颜色来区分。

4个USB引脚和音频引脚

让我们再次看一下USB引脚。对于当前主板的南桥芯片，扩展10组USB支持非常普遍，它也可以支持USB 3. 0的原始设计。除了I / O设计的USB接口外，主板上通常还有4-6个USB扩展接口和一个USB 3. 0引脚接口。下图显示了主板上提供的两组4个USB扩展插座。

主板USB 3. 0接口

主板USB 2. 0接口

此设计是为了防止玩家在插槽中犯错误，这可以帮助玩家更好地操作。如果播放器的链接有误，它们将不会被识别，并提醒播放器它们无法安装。

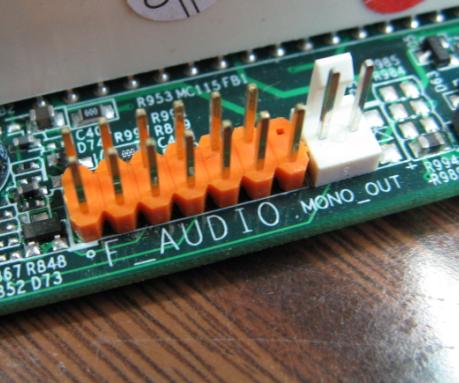

主板音频接口

最后是前音频电缆的连接。当前主板上最常见的音频引脚是HD Audio。与USB插座类似，前置音频插座也采用9针方式设计，并且具有防呆设计，可防止用户将其插入。

5条连接线也有技巧

了解机箱和主板的接线方式，让我们看一下如何连接。让我们看一下开关，重新启动和LED灯的链接技巧。通常，小写的开关，重新启动和LED指示灯分别表示为电源按钮（Power SW），重置按钮（Reset SW），硬盘指示灯（HDD LED）和电源指示灯（Power LED）。

由于每个制造商对主板前面板上的开关插座的定义都不相同，因此用户在安装之前必须先找到该部件的引脚标签，通常在主板手册或主板PCB上都会有说明。

特别注意：HDD LED分为正极和负极。如果接反，它不会点亮。如果播放器听到硬盘驱动器已经在运行但提示灯没有点亮，则播放器只需要打开电源即可。插头可以反向连接。其他插头也一样，如果不能正常使用，请以其他方式插入。电源启动和重置重启既有正面的影响也有负面的影响，因此玩家不必担心。

插件线的实际效果

通常来说，市场上的大多数情况都将提供前置USB接口和音频接口。如果要使用这些接口，则需要将机箱提供的插头插入主板上的相应位置。音频和USB链接相对简单。音频连接器均为一体式设计，安装相对简单。

右上角的真实端口设计

在我们之前说过，USB连接器和音频连接器均具有槽口设计。这种设计可以帮助播放器正确安装。如果安装错误，则无法插入。此设计可以提醒播放器是否正确安装。上。

音频接口也使用相同的设计。玩家可以通过槽口设计来区分正确的方向并正确安装。

可以防止错误的音频接口插头和引脚

实际上，对于玩家而言，最困难的事情不是将连接器插入相应的插针，而是找到相应的位置。目前，市场上大多数主板上都标有PCB板，主要参与者可以小心地做。

主板的引脚定义非常复杂，连接线也非常复杂。只要玩家有一个清晰的主意，他们就可以使复杂的布线变得简单明了，并轻松解决布线问题。一些制造商设计了一些模块，以允许播放器简单地安装它们，以便可以轻松地安装它们。

最新论坛活动摘要

201 2. 1 1. 12至201 2. 1 2. 12

201 2. 1 0. 30至201 2. 1 1. 08

201 2. 1 0. 22到201 2. 1 1. 18机箱和主板的接线是很多玩家都忽略的地方。对于入门级玩家，这样的细节可以帮助他们更好地体验DIY的动手乐趣，而细节则决定成功或失败。通过这种简单的安装，可以测试玩家在细节上的注意力。
