上一篇文章理论上讲得太多了，现在修改如下：

一、机箱前面板连接

1、 HD Audio的前音频面板中的新变化

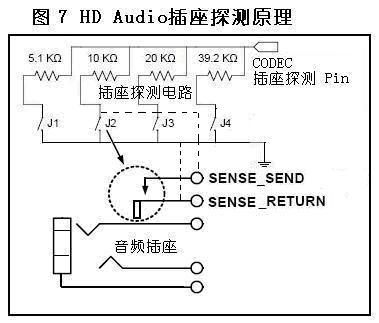

前音频面板有两个音频插孔。在AC97中，两个音频插孔有明确的分工。粉色的是麦克风，绿色的是耳机。高清音频已更改为智能插孔，

两个插孔均为双声道，您可以插入耳机或麦克风，并且可以通过软件自动识别。

因此，主板上前音频插座的引脚定义已更改。

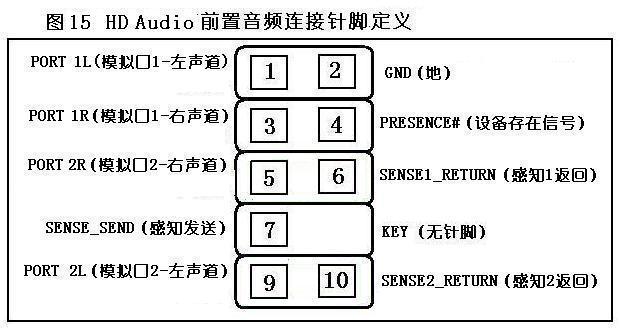

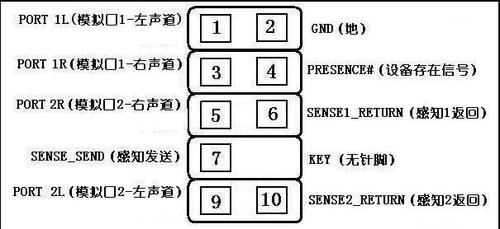

2、高清音频前置音频接口引脚定义

从上图可以看到，最明显的是HD Audio取消了5/6和9/10的跳线帽，并且插针定义的名称也发生了很大变化。

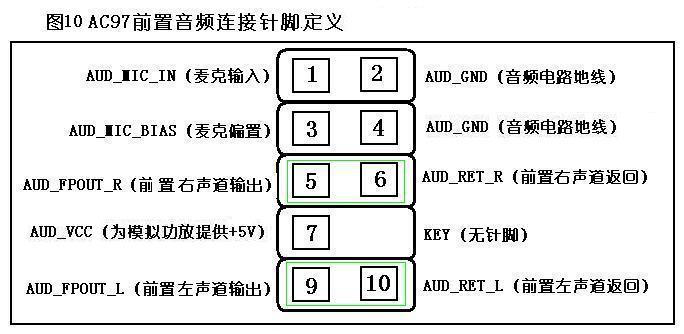

以下是AC97的前端音频插座和引脚定义，可以将其与HD Audio进行比较以查看更改。

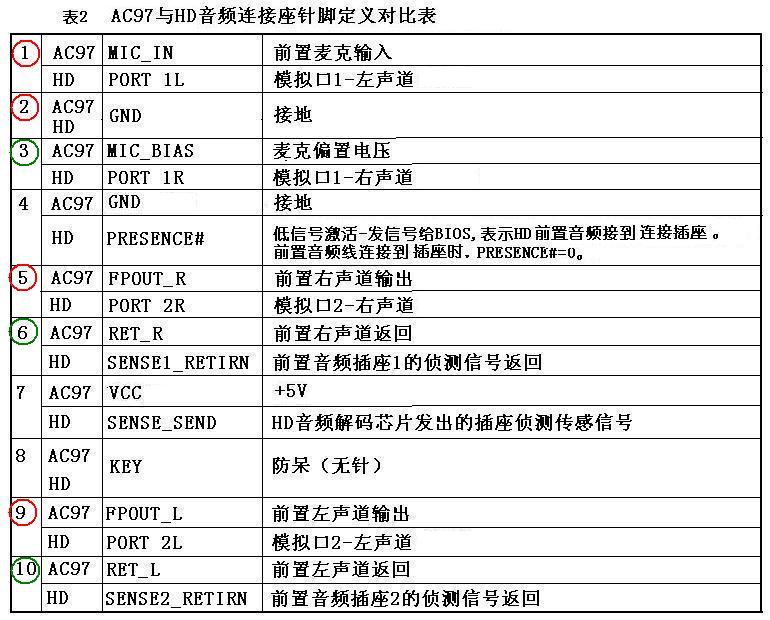

以下是HD Audio和AC’97的引脚定义比较表：

从上表可以看出，尽管1、 2、 3、 5、 9的名称已更改，但其功能未更改。这样可以使HD Audio前置音频插孔与AC97前置音频面板兼容。当前，市场上没有高清音频前面板机箱，所有机箱都是AC97。

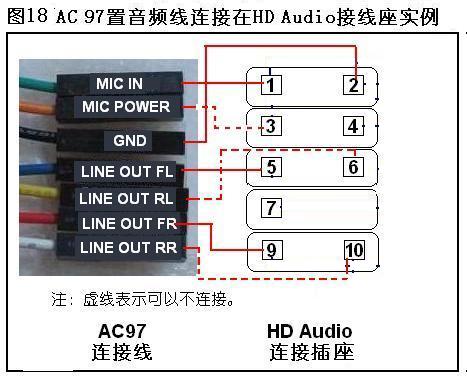

如果将AC97的前音频面板连接到HA Audio的前音频插座，则与原始AC97插座基本相同。仍然需要将AC97麦克风输入（MIC_IN）连接到引脚1，以使麦克风（MIC_BIAS）偏置到引脚3（如果机箱提供MIC_BIAS，请连接；如果机箱不提供MIC_BIAS，请不要使用）。同样，将右前通道输出（FPOUT_R）连接到引脚5，右前通道返回（RET_R）连接到引脚6（或未连接）。左前通道输出（FPOUT_L）连接到引脚9，左前通道返回（RET_L）连接到引脚10（或未连接）。接地线（GND）连接到引脚2。请参见下图：

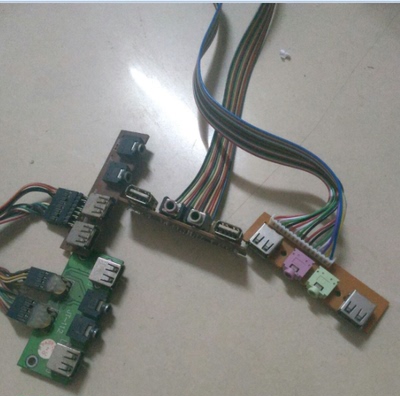

AC97机箱正面音频电缆

通常熟悉AC97机箱的前音频电缆。如果不确定，可以查看以下内容：

通常，至少有7条符合AC97标准的前置音频电缆：

1 AUD_MIC_IN前置麦克风输入。

2 AUD_GND模拟音频电路的接地线

3 AUD_MIC_BIAS麦克风偏置。

5 AUD_FPOUT_R输出音频信号到右前声道

6 AUD_RET_R音频信号从右前声道返回。

9 AUD_FPOUT_L将音频信号输出到左前声道。

10 AUD_RET_L音频信号从左前声道返回。

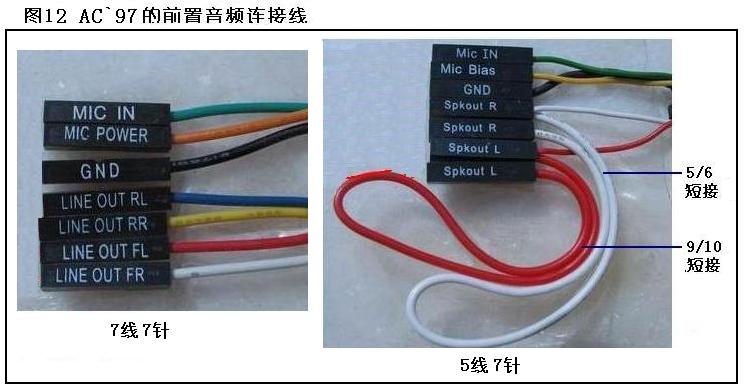

还将5/6和9/10组合成一根导线，并且5/6和9/10通过导线连接，总共5根导线和7个插针。也可以认为它符合AC97标准。

5线制7针的优点是前后音频可以同时使用。 7线程和7针不可用。

前置音频连接

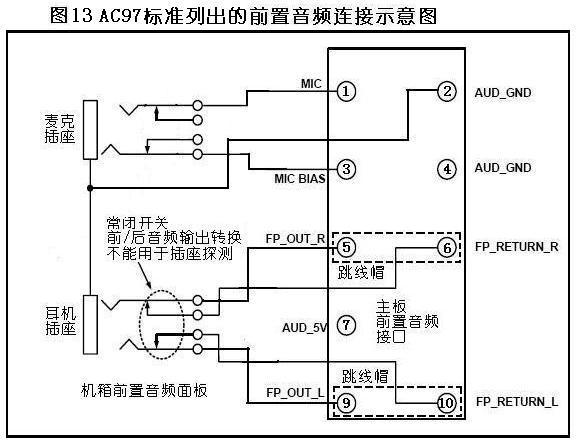

AC’97标准规定了前置音频接线规则并给出了：

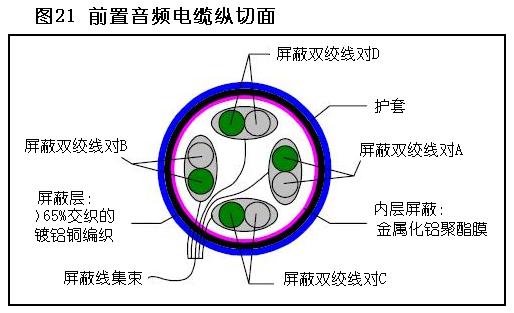

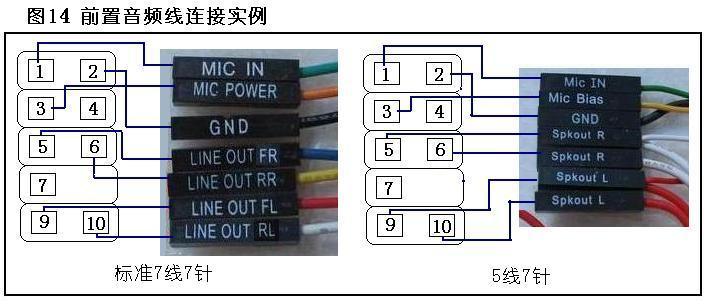

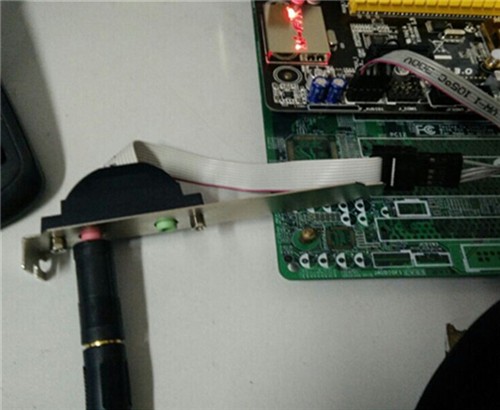

以下是实际接线的示例：
