老775CPU超频使用造成北桥很大的压力，摸起来很烫了

DIY775主板北桥悬挂风扇的冷却方法

作者：5ijoy发布：2015-5-11 17:21 Monday类别：随意弹钢琴阅读：10513次评论：

我几天前说的旧775平台已使用Xeon的CPU超频，这给北桥造成了很大压力。摸起来感觉很热，因此北桥的散热问题是必要的。最初的散热器是被动的，这是不够的，尤其是现在它是侧吹式塔式散热器，它不能对CPU周围的组件产生任何风。如果原始的Inter CPU散热器是向下吹的类型，并且随风向下吹，则可以照顾北桥，这可以起到增强散热的作用。因此，我们需要改善北桥的散热。

因为我当前使用的是超频的三红海迷你版，风扇带有3针插头，任何3针都不处于PWM模式，也就是说，风扇速度是固定的，为2200 rpm，声音是有点吵。因此，这次我也将风扇更换为4针AVC9cm风扇。全速为3800 rpm。但是，如果在BIOS中将风扇模式设置为温度巡航模式，则当CPU温度不超过55度时，风扇模式将以低速运行。仅800 rpm，非常安静。因此，建议您在购买CPU散热器时尝试购买4针连接器，以便安静地使用。

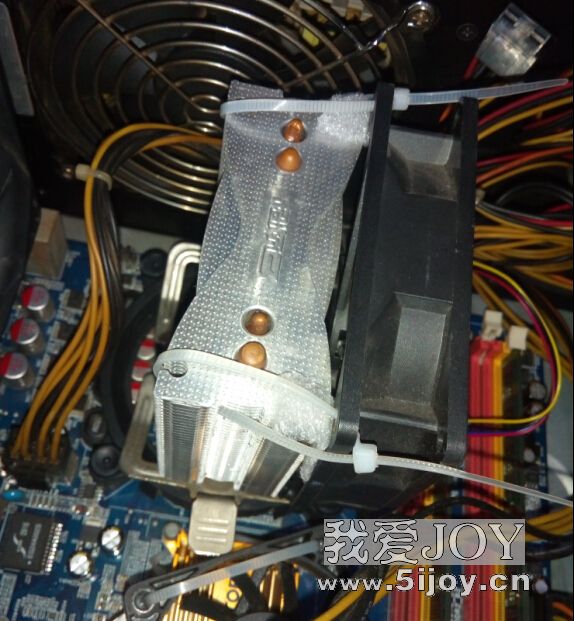

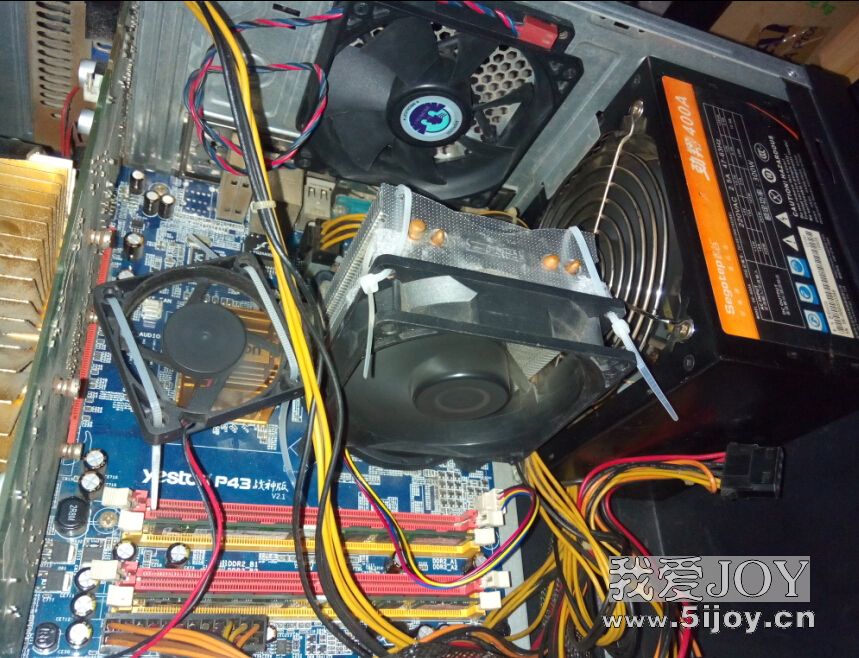

因为原来的Red Sea mini是8CM风扇，所以我的后部配置是9CM，这有点高，所以我用扎带将风扇绑起来。

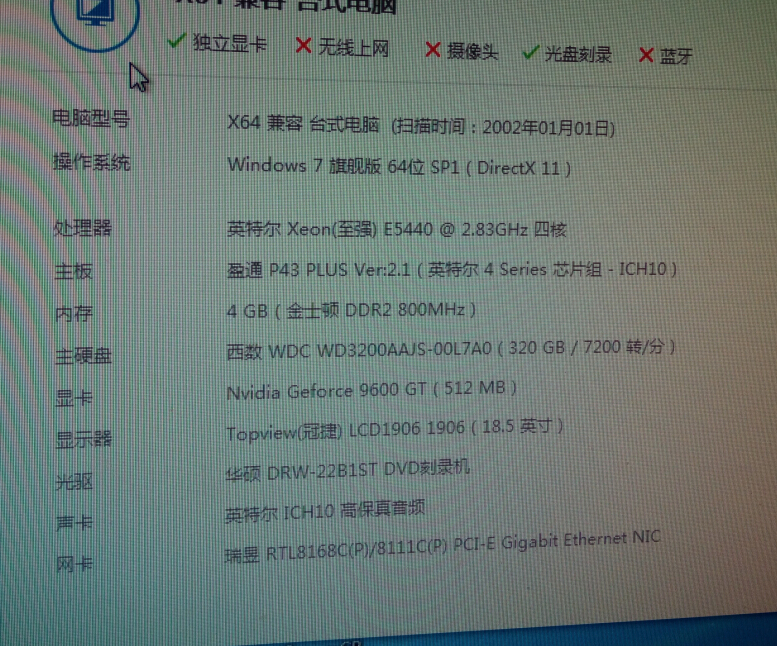

这是我当前的平台配置

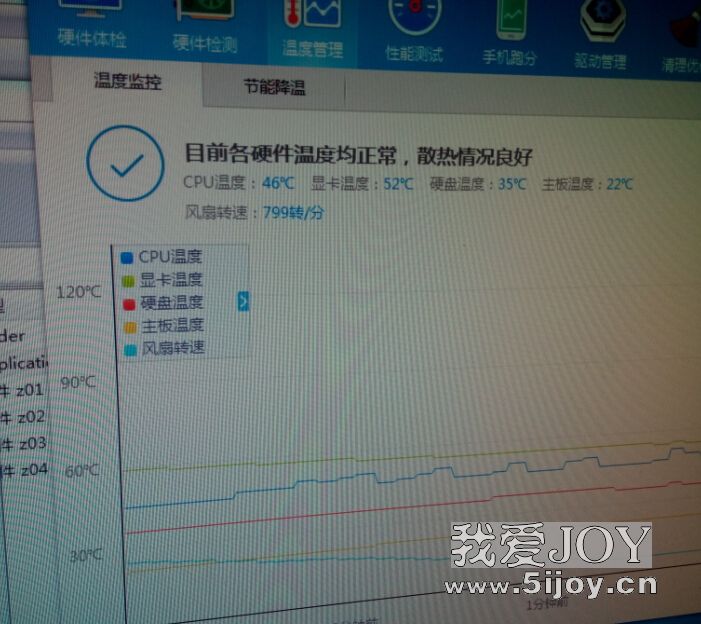

打开巡航模式时，速度只有800。

CPU温度达到55或更高时，全速为3800，声音就像鼓风机的轰鸣声

说到回到北桥消散热量，我制定了两个计划，一个计划带有风道，另一个计划带有风扇。最后，我选择添加一个风扇。

第一种类型：制作风道以消散空气，这是利用Red Sea微型风扇的侧漏，将其收集起来并将其更换为北桥散热器的底部作为出风口，完成从进风口到出风口的风流过程。从而达到主动散热的功能，但实际效果是平均的，因为侧漏风量不大，风量不大，所以我放弃了。

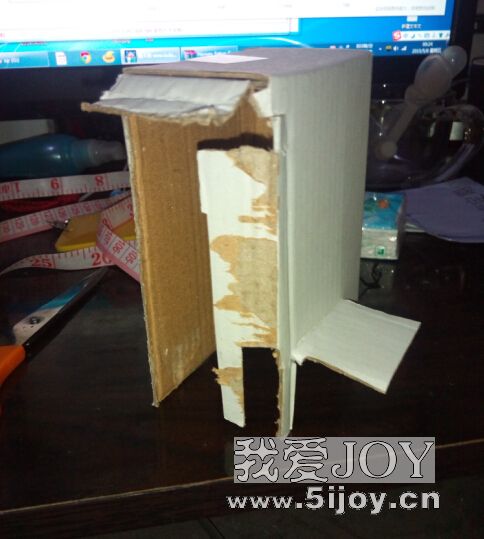

重建模型如下图所示。

第二种类型是向北桥添加风扇。我们通常的逻辑思维是将风扇固定在原始的北桥散热器上，以增强散热效果。然后问题来了，因为风扇旋转时会振动。查看每个制造商的北桥散热器，有两种固定主板的模式。一种是钩型，一种是销型，以便使散热器与北桥芯片接触以散热。如果长时间旋转散热器上的风扇引起的振动会导致芯片和散热器不完全接触，则散热不畅，北桥将被烧毁。因此，我在Tao和Bao上学习了一种悬浮风扇方法，可以解决此问题。

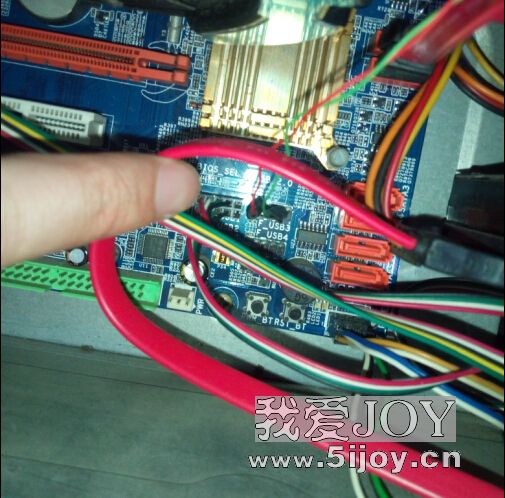

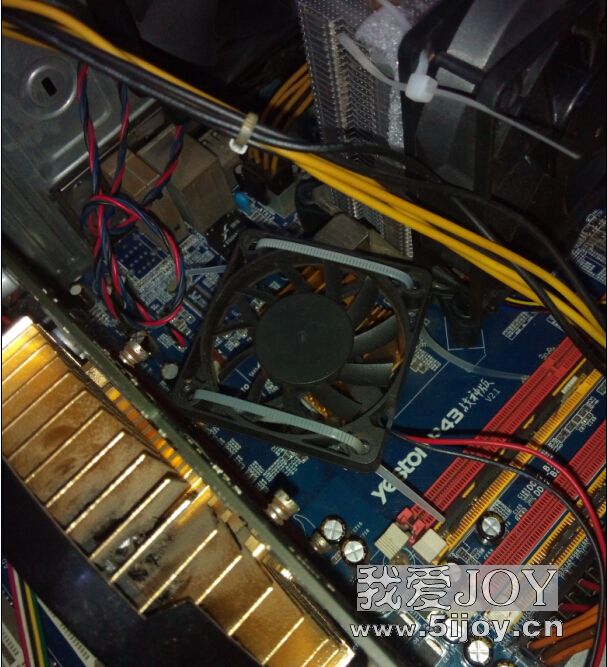

图中显示了北桥吊扇的转换方式，即使用扎线带。怎么做？只需看图片就可以理解。

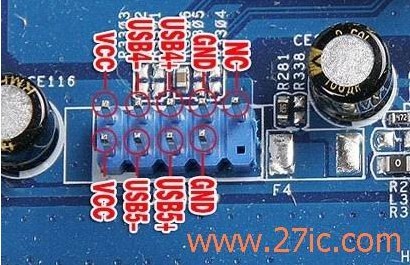

我的小风扇的电压为5V。主板上的风扇端口均为3针12V。我想手动修改它。我使用主板上未使用的前置USB引脚供电。百度上有一个定义图。

如上图所示，VCC为5V +，GND为5V-，风扇的红线连接到+，黑线连接到-。

由于风扇的电源线太短，我自己连接了一部分，因此图上的图像不是黑色的。对于新手来说，最好使用杜邦电缆插入该主板的插针，以免发生短路而损坏主板。如果没有杜邦电缆自己解决，我将使用自己的方法，然后使用电工胶进行绝缘措施。

淘宝被盗的北桥悬架冷却风扇改造仍然非常有效。
