GalaxynForce650i：北桥散热器有多大的生存空间？

（共37页）

◆北桥散热器安装问题

北桥散热器是否可以很好地安装在主板上取决于主板的设计和CPU散热器的尺寸。对于不同的主板，北桥与CPU插槽之间的距离可能略有不同，北桥散热器与CPU散热器之间的对抗实际上达到了“一切都必须争夺”的地步。

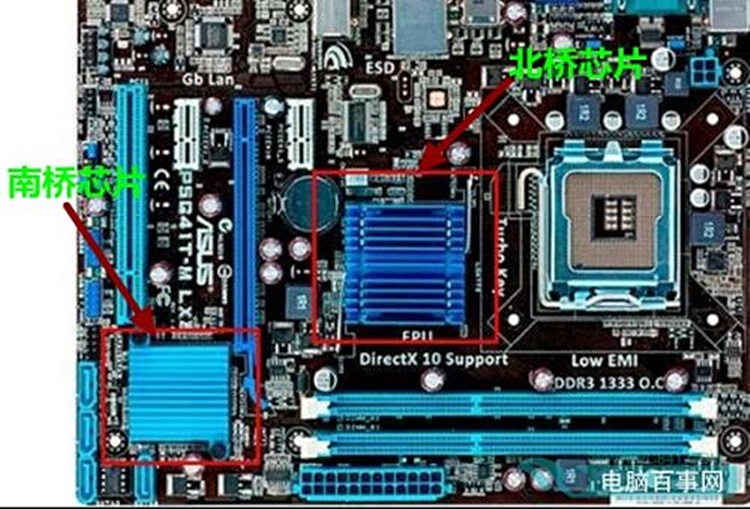

主板图（Galaxy nForce 650i）

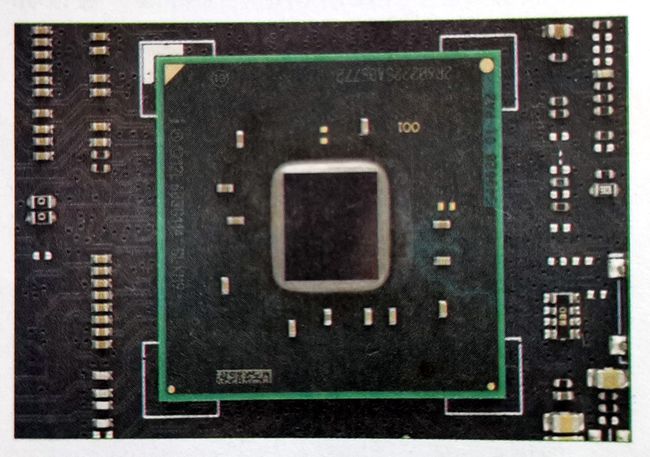

通过上面的主板正视图，分析北桥散热器有多少居住空间。根据英特尔规范，CPU散热器占用的面积为95 * 95mm ^ 2。卸下主板，您将在CPU插槽的发现一个白色边框，该边框的尺寸正好为95 * 95mm。同样，北桥芯片的通常有一个白色边框，这是北桥散热器应占据的区域。但是，对于不同的主板，此区域的大小可能有所不同，但差异很小。在示例主板中，北桥芯片的区域为57 * 53mm。

如果CPU散热器严格符合Intel的禁区，则北桥散热器完全不会出现CPU散热器打架的问题。您可以回顾一下所测试的15个北桥冷却器的尺寸，最大宽度为54毫米（华武千/小鱼儿），该尺寸也小于北桥芯片指定的57毫米，并且不会越过边界来干扰CPU冷却器。

但是，在设计CPU散热器时，散热器制造商必须扩大散热器的体积，以增加散热面积。如今，主流高端CPU散热器的宽度不小于95mm（与高端CPU散热器规格进行比较）。例如，Thermalright U120E的宽度为132mm，塔架120的宽度为130mm。这样的体积必须越过CPU散热器定义的边界，并侵犯北桥散热器的空域。

以Tower 120散热器为例。它的宽度达到130mm，因此会侵占北桥芯片1 7. 5mm宽度的空域。也就是说，北桥芯片的中心与塔架120之间的距离仅为11mm。从理论上讲，只有宽度小于22mm的北桥散热器才能与Tower 120 CPU散热器和平共处。

塔式120 CPU冷却器

在这15个北桥散热器中，仅Thermalright HR-05系列中的三个散热器的宽度小于22mm。当然，情况并没有那么悲观。主流CPU散热器采用塔式流量结构。散热鳍片抬高且底部为空，以避免与北桥散热器发生冲突。对于120号塔，高度为37毫米（相对于北桥芯片），可使北桥散热器自由运动。小于这个高度的是Thermalright NB- 1、 ZALMAN NB32K。如果您没有风扇，也可以在这里列出它的一点点超频能力，或者可以用10mm厚的风扇代替它。

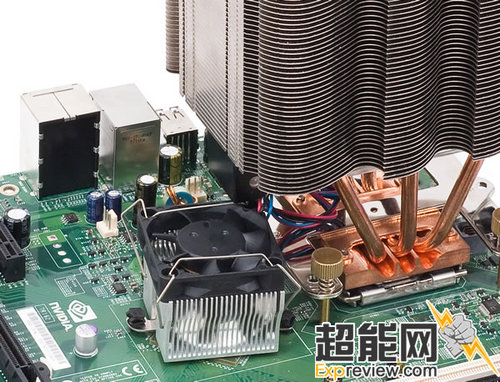

Thermalright NB-1只是“屈服”在120号塔的裙下

如果北桥散热器的高度大于37mm，宽度大于22mm，则它将与Tower 120发生碰撞。这些数据仅是示例，不同的主板和不同的CPU散热器也会略有变化。另一方面，为了避免这种冲突，许多北桥散热器都进行了一些巧妙的设计，例如Thermalright的SLI / IFX和Thermaltake的Spirit II，它们基本上是L形的不对称结构，可以轻松解决CPU问题。 。处理器空间冲突的问题。

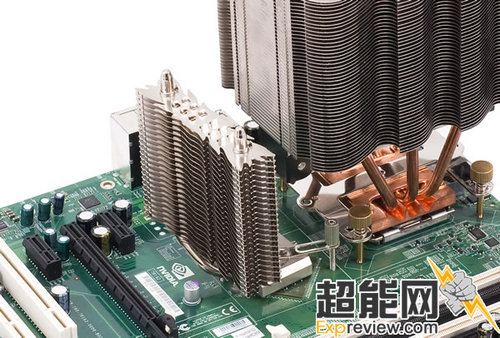

HR-05 SLI / IFX与Tower 120和平共处
