主板参数 核心硬件解读：AMD和Intel平台的“翻身仗”

核心硬件解释：主板

根据支持的不同类型的CPU，主板产品可分为AMD和Intel两个平台。不同的平台决定了主板的不同用途。从两家公司的性能来看，AMD平台性价比更高，但发热量稍大，总体功耗高于Intel平台。如果预算较小，则可以选择AMD平台。与AMD相比，英特尔平台具有很高的稳定性，并且平台性能具有明显的优势。特别是在新一代Corei 7、 i5发布之后，英特尔的性能优势变得更加明显，因此英特尔平台更适合于游戏玩家或图形设计师。

但是，AMD Ryzen系列处理器的最新推出也引起了许多游戏玩家的热情。对于最近几年被英特尔压制的AMD来说，这种“转变”确实非常漂亮，但是由于它是全新的架构，因此需要改进一些优化问题。我希望两家公司之间的竞争将为玩家带来更好的产品体验和选择。

目前，市场上有多家知名品牌的主板制造商，例如MSI，技嘉和华硕。这些母板的做工，稳定性和抗干扰性均处于同类产品的前列。更重要的是，这些品牌产品处于同类产品的前列。供应商几乎提供免费的三年保修，并且售后服务也非常完善。此外，Elite，ASRock和Biostar等台式机品牌也非常值得信赖。当然，如果您不愿花钱，不妨选择渠道供应商，包括Colorful和Onda。

解释主板材料

（[1） PCB

具有更多PCB层的主板具有更好的耐用性。更重要的一点是，主板的布线方式比较宽松，布线也不太紧，可以根据主板的层数进行合理的布线。因此，多层主板和科学的布线分布将使主板散热更好。谁都知道主板上的所有电子元件都焊接在PCB上。因此，主机板的布局是否合理以及配线是否科学，直接影响主机板的耐用性与稳定性。通常，大多数低端主板使用4层PCB设计，而少数上次使用6层设计。中高端主板一般采用6层和6层及上层PCB设计，甚至采用8层。

（[2）电源

通用主板电源模块的最基本设计是使用1个电感器+一组电容器+ 2个MOS管组成一个1相电源。这种电源设计可以保证每个相都能承受25W的CPU功率。换句话说，如果母板使用三相电源设计，则母板只能支持TDP功耗高达75W的CPU处理器。选择CPU时，Intel型号具有K和AMD CPU并具有超频要求。请仔细考虑主板的电源容量。那么您如何判断电感器，电容器和MOS晶体管的质量呢？

电容器：固态电容器目前在主流主板中使用。根据英特尔白皮书，在CPU的电源电路中，总电容值不能小于9000μF。因此，在每个主板CPU的插槽附近分布了许多大容量电容器，以完全过滤掉CPU电源电流的混乱状况。足够的电容器可以说是电源的保证，一般用户也可以通过电容器的数量来判断电源是否足够。

电感：充足且纯净的电流是确保主板稳定运行的重要条件。由于电感器具有能量存储的特性，因此电流首先流经电感器以滤除一部分高频杂波，然后流经电容器以进一步滤除其余的杂波。因此，电感器的性能会完全影响整个主板的电源纯度。主板电容器品牌主要是日本和台湾电容器，还有一些韩国电容器。在日本，Rubycon，Nichicon，Sanyo Sanyo和NCC Nippon Chemicals等较著名的品牌中，Teapo，Taicon等台湾语和韩国Sacon等台湾品牌，但大多数一线品牌都是日本品牌。我们看不到电感的内部结构，只能按品牌区分电感。台湾MAGIC全封闭铁氧体电感器是顶级主板的常用材料，并且使用所有以超频闻名的主板。电感器中使用的材料是具有非常粗的线径的线圈，新型的高导磁率且不易饱和的磁芯，因此无需太多绕组即可获得足够的磁通量。

MOS管：MOSFET（场效应管），通常称为“ MOS管”，主要用于放大电流。由于MOSFET的输入阻抗非常高，因此MOSFET非常适合进行阻抗转换。它通常在多级放大器的输入级中用于阻抗转换，并与可变电阻器同时使用，该可变电阻器获得了恒定电流源。通常，电源的每一相都可以使用三个，四个甚至五个MOSFET。更多的MOSFET可以延长每个MOSFET的休息时间，减少耐热时间，从而使主板的电源系统更稳定。因此，普通消费者可以从MOSFET的数量来判断电源电路的优缺点。

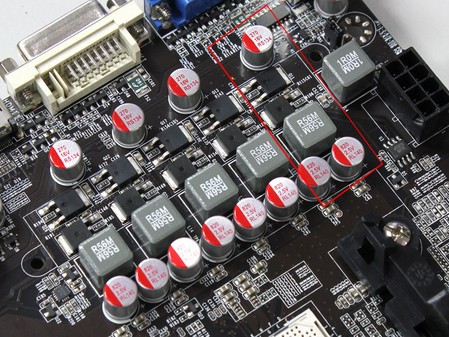

图中红色框为单相电源

让我们再次讨论“堆叠材料”。我相信每个人都对“堆叠材料”这个术语很熟悉，这已经成为非常普遍的事情，它也是确定产品“价值”的重要因素之一。当然，就堆叠材料而言，大型制造商是主要的。全固态，超合金和超多相电源设计使母板材料极为豪华。我想在这里再说几句话。选择主板时，许多消费者都非常重视此介绍。但是，笔者认为，目前的主板材料和技术已经相当成熟，只要选择主流品牌产品，就不会因材料不当而导致主板崩溃。

主板IO接口和可扩展插槽

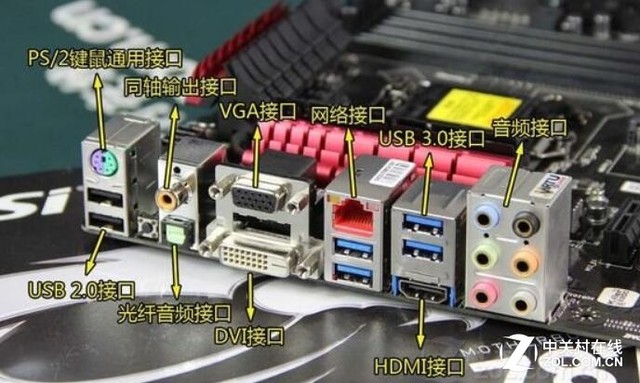

PS / 2键盘和鼠标通用接口：专用于PS / 2连接器的鼠标和键盘（具有完整键且没有打孔的键盘通常仅在PS / 2接口上可用）

同轴输出接口：主要功能是提供数字音频信号的传输。此外，某些主板还提供了完整的输入和输出接口。如上图所示，主板只有一个的输出接口，红色的接口为输入接口。

光学音频接口：主要用于音频输出。

VGA接口：主要功能是连接显示器，支持720以下的显示屏。

DVI接口：主要功能是用于数字信号传输，它可以支持1080P，2K，4K高清显示。

HDMI接口：视频传输接口的主要功能是支持音频传输，而DVI和DP接口在图形卡的侧面板上是常见的。

网络接口：当然，它已连接到网络电缆。

USB 2. 0 / 3. 0接口：2. 0的传输速度为60MB / s，3. 0的传输速度可以达到2. 0的10倍。

音频接口：在主流音频设备输出接口中，有红色和绿色插孔。

当前，主流主板都具有上述IO接口，而功能更多的主板也将具有相对罕见的接口，例如USB 3. 1、 TYPE-CDisplayport。如果选择较旧的主板型号，则应考虑主板是否具有USB 3. 0接口。 USB 3. 0非常容易识别。您可以清楚地看到上图中的界面。界面为蓝色。

主板布局尺寸：

标准ATX：标准ATX尺寸是我们经常说的大板。它有4个内存插槽，通常有7个扩展插槽。 ATX板的尺寸为305mm长* 244mm宽。

MATX：顾名思义，MicroATX是一块小板。 MATX板的长度和宽度为244平方毫米。它有4个内存插槽，通常是4个扩展插槽。

μATX板：这种板的长度与MATX板相同，但宽度明显狭窄，称为μATX板，其板尺寸为244mm * 185mm。在扩展插槽方面，μATX主板仍使用4个扩展插槽。由于减小了插槽宽度，因此μATX产品基本上只配备2个内存插槽。

ITX：ITX板式主板的尺寸为170mm * 170mm，其长度和宽度使其看起来像一个类似于MATX的正方形。由于面积有限，ITX规格仅配备一个扩展插槽，就内存插槽而言，ITX规格仅提供两个内存插槽，与μATX相同。

还有一些未引入的极少数板类型，例如XL-ATX和E-ATX。

通常来说，主流机箱向后兼容标准ATX主板以下的所有类型的主板。如果选择小型机箱，则必须在购买前询问机箱支持的主板版本。另外，主板越小，散热能力越差，可扩展接口越少。对于主流播放器而言，M-ATX主板是最具成本效益的主板。它对可伸缩性有很高的要求，或者构建双卡平台的玩家可以选择ATX板。
