拆解安钛克H600600Pro：一体式水冷散热器的内部结构

产品：1是否真的要拆除？拆除！

十年前，他的主板上有一个坚固的电容器值得炫耀。 5年前，他的计算机上安装了塔式散热器，这也可能是我哥哥吃饭后聊天的原因。一体式水冷散热器是这种计算机配件，它在2010年左右开始在国内市场上出属外，铜还具有较高的导热性。 Antec H600Pro的铜底厚度为1. 585MM，可以将CPU热量快速传导到冷液中，并提高散热效率。

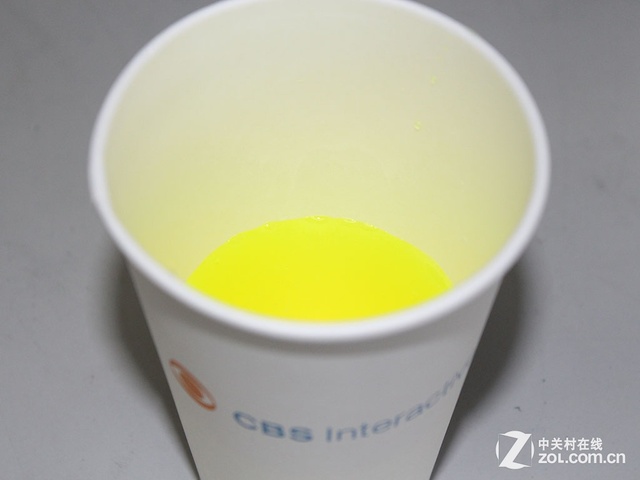

水冷却液（亮相对于白色）

水冷散热器中的亮冷液体具有较大的比热容，同时具有不腐蚀，不导电的特点，在保证散热效率的同时，可以保证安全运行。

产品：4个水冷头有许多内门

从散热器内部清除所有寒冷的夜晚后，散热器的冷头的基本结构会更清晰地显示出来。由于该散热器的冷头高度总体上不高，因此内部水通道设计也相对紧凑，但是内部表面处理工艺需要进一步改进。

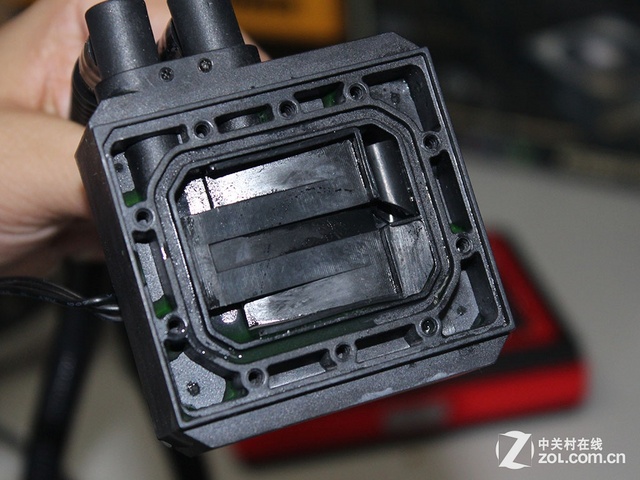

水道结构

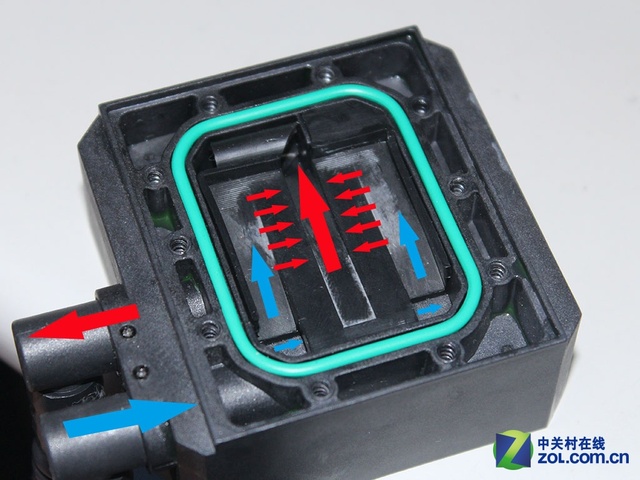

水流图（蓝色表示进水，红色表示出水）

接下来，分析该散热器的设计。进水管和出水管位于冷头的一侧。冷液进入冷头后，通过铜导管微通道从两侧集中到中间，然后过渡到另一侧的水泵，再由水泵将水抽出。

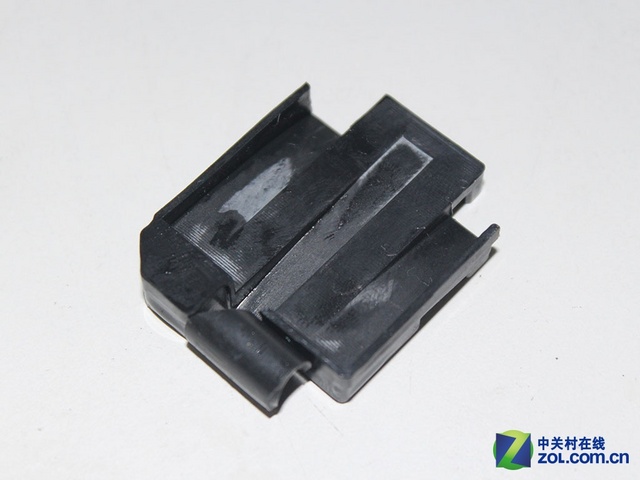

橡胶水路隔板

冷头的内部水通道被橡胶分隔，可以有效地分离进水和出水。

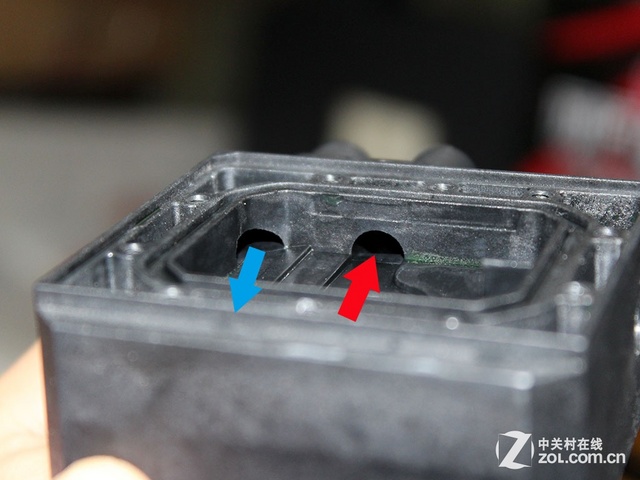

进出水（蓝色表示进水，红色表示水）

卸下橡胶隔板后，进水口和出水口都清晰地显示在您的面前。

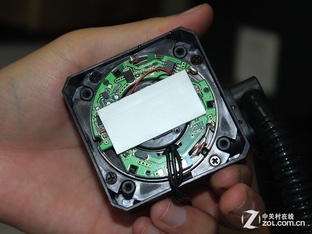

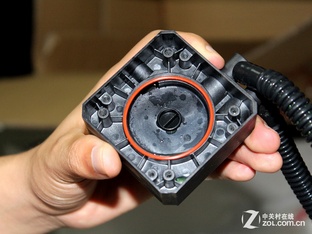

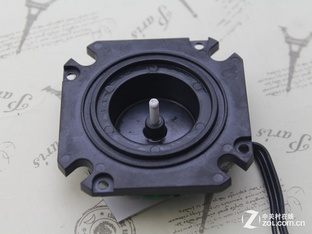

水泵位于冷头的另一侧

水通道的后面是水泵的安装位置。水泵在集成水冷却中的位置更为重要。散热器的性能直接关系到水泵的质量。

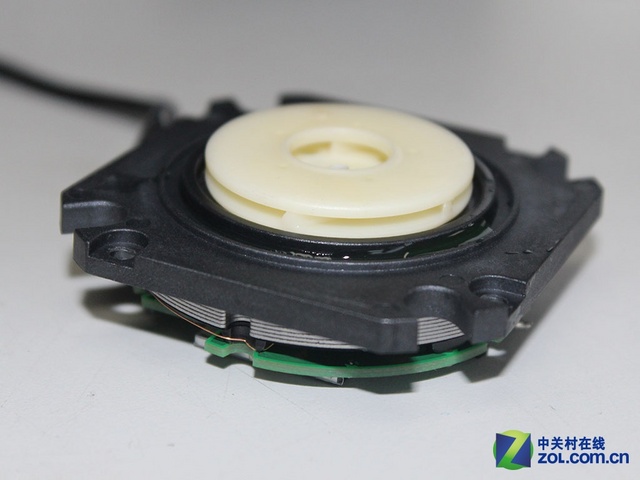

水泵

Antec H600Pro集成水冷散热器使用扁平设计的直流水泵，通过直流电源可以更稳定，更安静地运行。叶片采用封闭式设计，有利于噪声控制。

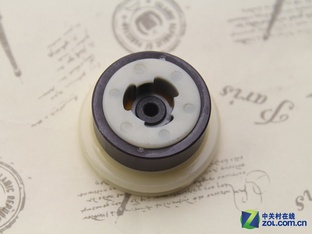

使用石墨轴承（点击查看大图）

该泵的最大特色是使用石墨轴承。从轴承上可以看到黑色的摩擦痕迹。石墨具有一定的润滑作用，并具有较高的硬度，使泵运转更安静。轴仍由具有更高硬度的陶瓷制成，更加耐用。

产品：5条水管和水冷排设计

由于水管比较坚固，不能用传统的方法拆卸，因此必须用钳子将连接端切断。接下来是作者的暴力拆除时间。

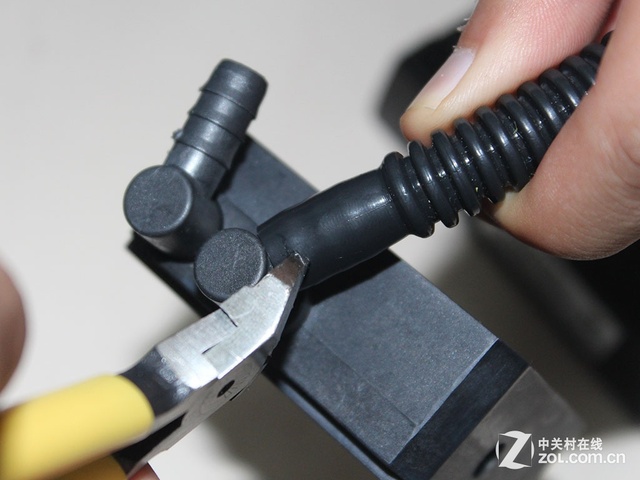

拆除暴力

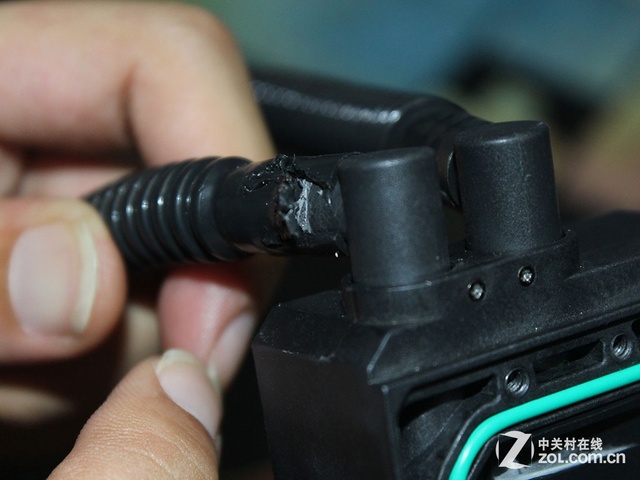

水管连接非常牢固

水管与冷头之间的连接非常牢固，用钳子切割后水管的壁厚相对较厚。水管由硬质PVC塑料制成，具有很好的硬度和耐腐蚀性，比普通的橡胶管更耐用。

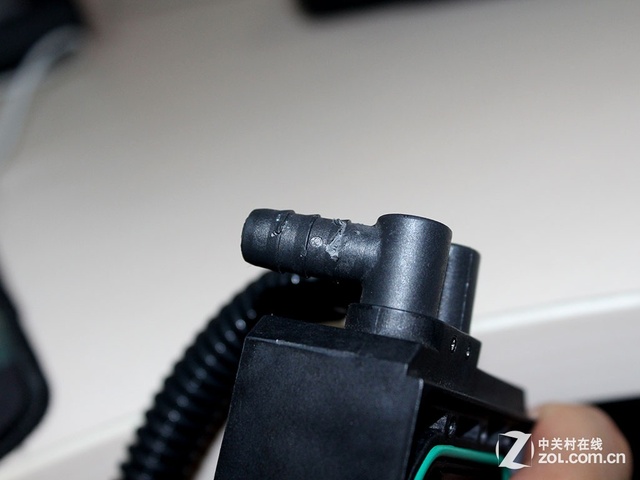

冷头连接端口

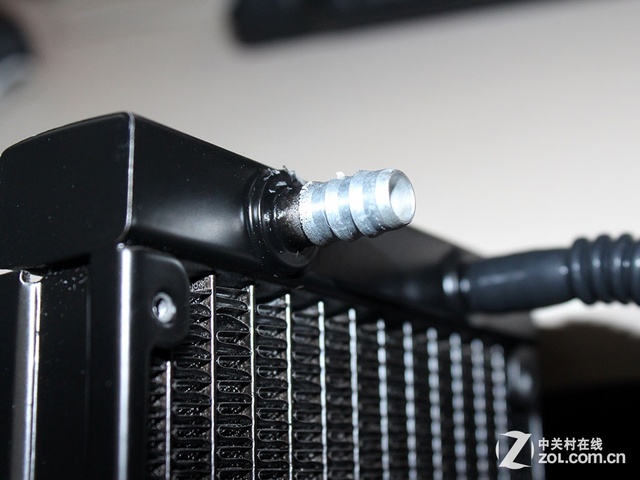

冷排气连接口

冷头，冷排与水管的连接采用环形倒置设计，水管的安装更加紧密，无需担心漏水。

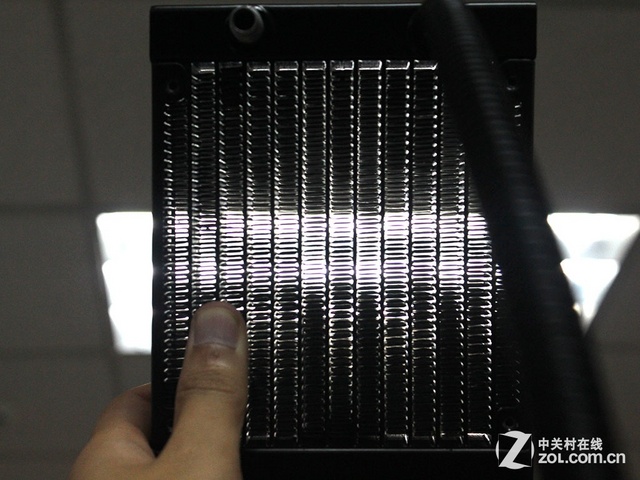

散热片的渗透性好

看一下穿过散热片的光管，整体光通过率比较好，这表明冷排气的通风率在使用过程中比较大，无需担心风扇无法吹气，因此散热效果也更好。

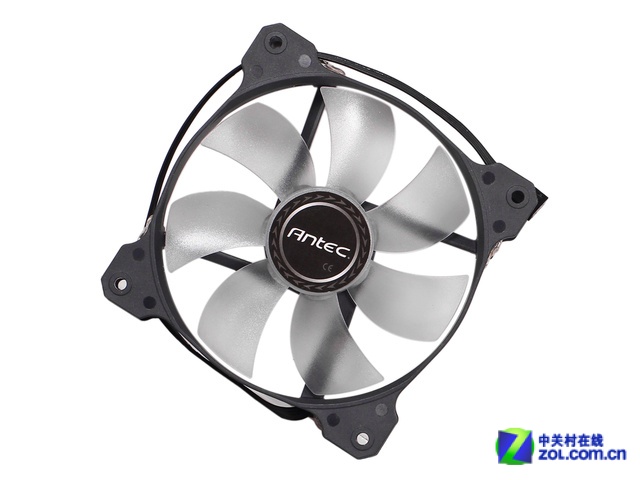

冷却风扇

此散热器使用Antec的原始风扇，该风扇与冷排也为120MM。风扇使用4Pin接口，并支持智能调速。用户可以根据需要调整风扇速度。

在最后发言：

这一次，通过拆卸Antec H600Pro集成水冷散热器，我必须跟随作者来了解集成水冷散热器的内部结构。实际上，集成的水冷散热器并不是什么神秘的东西。它主要通过水/冷液的循环将CPU的热量传递到冷排。冷排在通过风扇冷却后继续将冷却后的水冷液体发送到CPU。散热。

集成水冷散热器的当前设计和制造工艺已经足够成熟。想要尝试使用集成水冷散热器的玩家无需担心，可以放心购买和使用它。

6ANTEC H600 Pro的详细参数
