CPU一般由逻辑运算单元最新cpu、控制单元和存储单元组成

CPU是中央处理器（Central Processing Unit，中央处理器）的缩写。 CPU的详细参数包括内核结构，主频率，外部频率，乘法器，接口，高速缓存，多媒体指令集，制造工艺，电压，封装形式，整数单位和浮点单位等。编辑器带来的cpu。

cpu会查看哪些参数：

CPU通常由逻辑运算单元组成

最新的CPU，控制单元和存储单元。这些寄存器包括逻辑运算和控制单元中的某些寄存器，用于在CPU处理数据中临时存储数据。通常，在市场上购买CPU时看到的参数通常为（Main Frequency \ Front Side Bus \ L2 Cache）格式。例如，Intel P6670是（2. 16GHz \ 800MHz \ 2MB）。您需要关注的主要CPU指标/参数是：

主频率是CPU的时钟频率。简而言之，它是CPU的工作频率。例如，我们通常称为P4（奔波四) 1. 8GHz，这个1. 8GHz（1800MHz）是CPU的主频率。一般来说，在一个时钟周期内完成的指令数是固定的，因此主频率越高，CPU速度越快主频率= FSB X乘数另外，需要说明的是AMD Athlon XP系列处理器的主频率是PR（性能额定值）的标称值，例如例如Athlon XP 1700+和1800+。例如，1. 53GHz Athlon XP的实际工作频率名义上为1800+，并且还将显示在系统的自检屏幕（Windows系统的系统属性）中，以及WCPUID和其他检测软件。

FSB是CPU的外部时钟频率。主板和CPU标准FSB主要包括66MHz，100MHz和133MHz。另外，主板上的FSB可调度越高，越好，特别是对于超频者。我们所说的FSB是指CPU与主板之间的连接速度。这个概念基于数字脉冲信号的振荡速度。

频率乘法是指CPU外部频率与主频率之差的倍数。例如，Athlon XP 2000+ CPU，其FSB为133MHz，因此其乘数为1 2. 5倍。

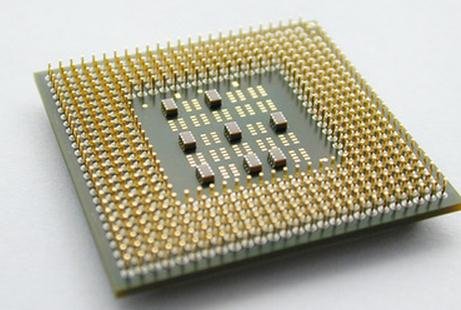

接口接口是指CPU与主板之间的接口。有两种主要类型。一种是卡接口，称为SLOT。卡接口CPU就像我们经常使用的各种扩展卡一样，例如图形卡，声卡等，它们直接插入主板。当然，主板必须具有对应于SLOT插槽，此接口的CPU已被淘汰。另一个是主流的引脚接口，称为Socket。 Socket接口的CPU有数百个引脚。由于引脚数不同，因此称为Socket37 0、 Socket47 8、 Socket46 2、 Socket423等。

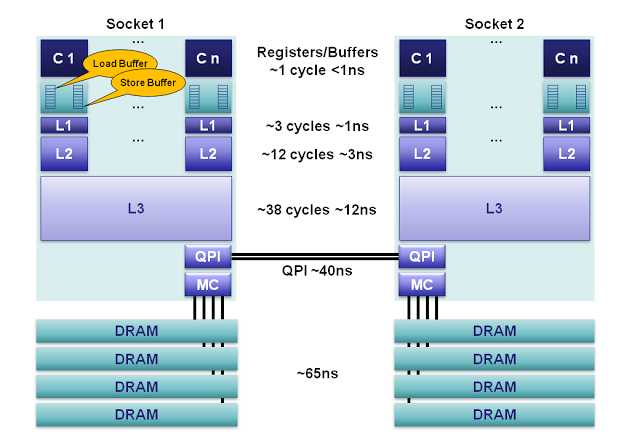

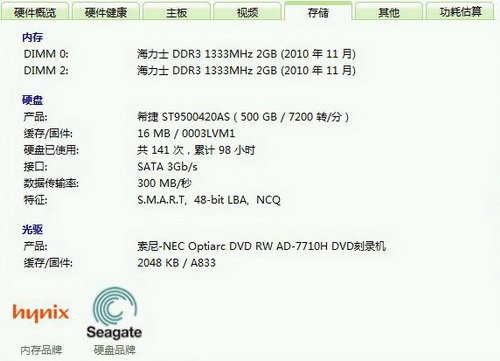

缓存缓存是指可以交换高速数据的内存。它优先于内存和CPU交换数据，因此它非常快，因此也称为缓存。与处理器相关的高速缓存通常分为两种类型-L1高速缓存，也称为内部高速缓存；和L2缓存，也称为外部缓存。例如，奔腾4“ Willamette”核心产品使用423针架构，400MHz前端总线，256KB全速L2高速缓存，8KB L1跟踪高速缓存和SSE2指令集。内部缓存（L1缓存）是我们通常所说的第一级缓存。 CPU中的内置缓存可以提高CPU的运行效率。内置的L1缓存的容量和结构对CPU的性能影响更大。 L1高速缓存越大，当CPU工作时，L2高速缓存和内存的访问速度就越慢。彼此之间的数据交换越少，计算机的计算速度就越高。但是，高速缓冲存储器由静态RAM组成，并且结构更加复杂。在CPU管芯的面积不能太大的情况下，L1高速缓存的容量不能太大，并且L1高速缓存的容量单位通常为KB。外部缓存（L2缓存）CPU的外部缓存很昂贵，因此Pentium 4 Willamette内核是256K的外部缓存，但是具有相同内核的Celeron 4th generation只有128K。
