三菱MSZ-FJ09VA挂式空调器的显示屏驱动电路

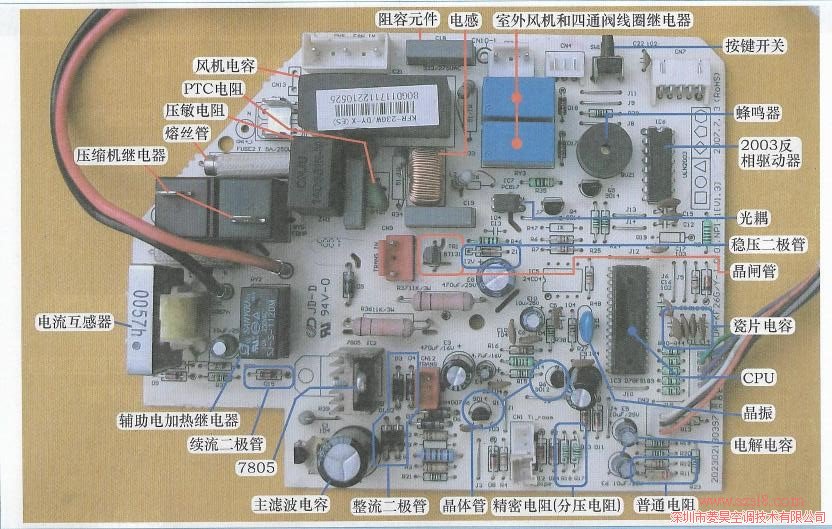

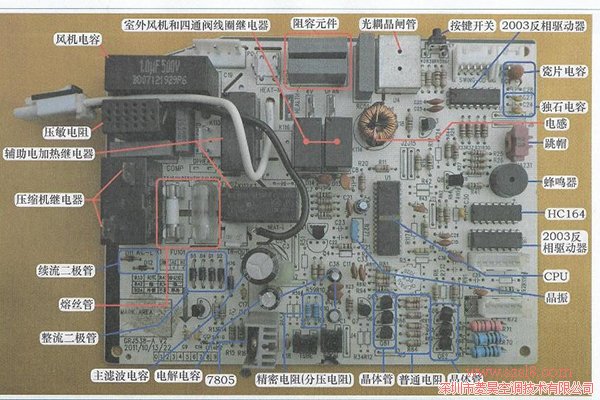

主板电子元件图为三菱MSZ-FJ09VA壁挂式空调的室内机主板的主要电子元件。下图显示了三菱MSZ-ZFJ12VA壁挂式空调的室内机主板的主要电子组件。从下图可以看出，室内机的主板主要由CPU，晶体振荡器，2003反相驱动器，继电器（压缩机继电器，室外风扇和四通阀线圈，继电器，辅助电加热组器具）组成。 ），二极管（整流二极管，续流二极管），稳定二极管，电压二极管），电容器（电解电容器，陶瓷电容器，钽电容器），电阻器（普通四环电阻器，精密五个不良电阻器），晶体管（PNP型，NPN型） ），压敏电阻，保险丝（通常称为保险丝），室内风扇电容器，电阻电容组件，按键开关，蜂鸣器，电感器等。

说明：

①不同品牌或型号的空调使用不同的室内机主板和相应的电子组件。例如，格力空调主板通常使用跳线，而其他品牌的主板通常不使用跳线。因此，应根据实际主板来判断电子组件。本节仅以普通空调的典型主板为例，介绍主要的电子元件。

②主电容器和滤波电容器是电解电容器。

③电阻电容元件将电阻器和电容器整体封装。

④图中红色线连接的电子元件在交流220V强电流区域中工作，蓝色线连接的电子元件在DC 12V和5V弱电流区域中工作。

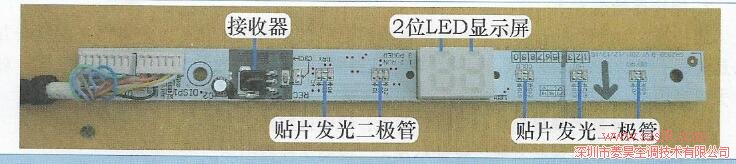

在显示板电子组件下方是三菱MSZ-RFJ09VA壁挂式空调的显示板组件的主要电子组件。如图所示，三菱MSZ-ZFJ12VA壁挂式房间调节器的显示板组件的主要电子组件。从图中可以看出，显示板组件主要由2位LED显示屏，发光二极管（指示器），按钮，HC164（驱动板）显示屏和指示器组成。

说明：

①三菱空调的LED显示驱动电路HC164安装在室内机的主板上。

②示例空调器使用了LED显示屏和指示灯的组合。早期空调的显示面板组件

仅使用指示灯进行指示，那么显示板部件仅具有和指示灯。

③在此示例中，空调的按键开关设置在室内机的主板上，而某些空调的按键开关设置在显示面板组件上。
