有关插入计算机主板的方法的详细说明。作为新手,从头开始组装计算机并不容易。也许您知道应该在哪里插入CPU,应该在哪里插入内存,但是您会遇到成排的复杂跳线。那时,许多新手都不知道如何启动。开启钥匙并不是一个谜。请记住,当您初次看到计算机时,JS将CPU,内存,图形卡等插入主板上,然后从口袋里取出了自己的钥匙(或只是找到了一个螺丝。)轻轻触摸主板侧面?您感到惊讶吗(无论如何我还是第一次感到惊讶)!面对全新的主板,JS始终可以在1、 2分钟内连接主板上的密集跳线,而无需阅读任何手册。您认为他是大师吗?哈哈,在阅读了今天的文章之后,您会觉得这不值得一提,只要记住一点,您就可以完全记住在不阅读手册的情况下将所有跳线装到主板上的秘密。这称为真正的跳线。首先,让我们纠正一个概念性问题。实际上,主板上需要连接的那排引脚不称为“跳线”,因为它们根本无法实现跳线的功能。真正的跳线是两个/三个针脚,并且上面有一条小的“跳线”。它应该被称为“跳线”。它可以起到硬件更改设置,频率等的作用;并且它已连接到机箱。电缆的针脚根本不扮演这个角色,因此从真正意义上讲,它们应被称为面板连接针脚,但是由于它们的外观与“跳线”没有太大区别,因此我们通常将它们称为“跳线”。
阅读本文之后,连接大量电线将非常容易。至于谁是第一次将面板连接销钉称为“跳线”,我相信没有人能确定。但是,既然每个人都这么称呼,并且每个人都习惯了,我们就不会对其进行调查。因此,在本文中,我们仅将面板连接引脚称为跳线。为了更容易理解,让我们从机箱中的连接线开始。通常,在机箱中的连接线上使用文本标记每个连接线的定义,但是如何识别这些标记是我们要解决的第一个问题。实际上,这些行上的标签都是相关英语的缩写,这并不难记住。让我们一一了解(每张图片下面是相关的介绍)!电源开关:POWER SW英文全名:Power Swicth可能的名称:POWER,POWER SWITCH,ON / OFF,POWER SETUP,PWR等。功能定义:机箱正面的开机按钮复位/重启开关:RESET SW英文全称:Reset Swicth名称:RESET,Reset Swicth,Reset Setup,RST等。功能定义:机箱正面的Reset按钮电源指示灯:+ /可能的名称:POWER LED,PLED,PWR LED,SYS LED硬盘状态指示灯:HDD LED英文全称:硬盘驱动器发光二极管可能的名称:HD LED警报:SPEAKER可能的名称:SPK功能定义:主板工作异常。不用说,与正面USB接口的连接通常是一条完整的音频电缆:AUDIO可以命名为:FP AUDIO功能定义:机箱正面音频阅读完上述简单的图形介绍之后,您必须已经了解了这些连接的定义。机壳。实际上,它真的很简单,只有几个非常非常简单的英文缩写。
在下一页上,我们将了解主板上的“跳线”。实际上,机箱上的接线并不可怕。超过80%的初学者感到最麻烦的是主板上跳线的定义,但这真的那么可怕吗?答案是否定的!而且其中有很多规则,由于这些规则,我们可以得出推断,无论是什么品牌的主板,都无需阅读手册即可插入复杂的跳线。 ●跳线的第一个销钉在哪里?要学习跳线方法,我们必须首先了解跳线在何处开始计数。这实际上非常简单。在主板上(所有主板设备都一样),跳线末端始终有一个较厚的打印框架,应该从此处开始对跳线进行计数。找到这个较厚的打印框后,只需从左到右,从上到下进行计数。如上图所示。 ●9Pin开关/重置/电源指示灯/硬盘指示灯定义。该主板与上图中的主板相同。两者都使用9Pin定义开关/重置/电源指示灯/硬盘指示灯。 9针开关/重置/电源灯/硬盘灯跳线这是目前最流行的方法。市场上超过70%的品牌采用这种方法,并逐渐成为一种标准,尤其是由多家主要代工厂为渠道制造商推出的主板。这样,它高达90%。 9针面板连接跳线图上图是9Pin定义开关/重置/电源指示灯/硬盘指示灯的。此处应注意,第9针未定义,因此在插入跳线时无需将其插入。根。
连接时,只需要按照上图进行连接,这非常简单。其中,电源开关(Power SW)和复位开关(均与正极和负极无关),两个指示灯需要区分正极和负极,正极沿靠近第一个的方向连接针(即,打印线粗)。方向)。您能区分这根电线的正极和负极吗?我几乎忘了提到机箱上的电线也很容易区分正极和负极。通常,彩色线是正极,黑/白线是负极(接地,有时用GND表示)。在学习并记住此页面的内容之后,您可以连接大多数主板的开关/重置/电源指示灯/硬盘指示灯。现在,您可以在您的情况下拔下并插入电缆的这一部分。上。请务必记住安排!为了使每个人都更容易记住,在这里我们用4句话来总结9Pin来定义开关/重置/电源指示灯/硬盘指示灯的位置:1、在缺少的引脚2、旁边插入电源插入与重置3、相反的电源,将电源灯插入电源旁边,负极靠近电源跳线4、,硬盘灯插入重置旁边,负极靠近复位跳线。相信您一定要记住! ●典型的ASUS主板接线方法安装机器时,很多朋友会优先考虑ASUS主板,但是ASUS主板接线的规则通常与我们在上一页中讨论的不一样,但是它们也很有代表性,因此我们让我在这里单独谈谈。上图是华硕主板上这种接线的(红点表示没有引脚),实际上很容易记住。

此处应注意,某些情况下的PLED是3Pin插头,但实际上只有两根电线需要连接到3Pin PLED引脚。上图中的虚线部分专门连接到3Pin PLED插头。让我们在下面找出这条定律。首先,最明显的是SPEAKER定律,即4Pin,除了SPeaker之外,您不能插入其他任何东西。因此,当我们将来看到这种引脚时,我们首先确定SPeaker的位置。然后,如果同时存在3Pin,则必须将其连接至电源指示灯,因为只有电源指示灯可能会出现3Pin;否则,电源指示灯可能会出现。第三,90%的电源开关在中间是两个独立的引脚,当然,您也可以自己使用短导线。连接这两个引脚。如果打开,则证明已插入POWER。也可以用相同的方式测试它旁边的Reset。当然,剩下的就是硬盘驱动器的指示灯。请注意,电源指示灯和硬盘驱动器工作状态指示灯均为正号和负号。实际上,插错插头的方式都没关系,但是它不会亮起,也不会损坏主板。 ●其他不规则的主板接线方法:除了我们上面提到的以外,还有一些主板接线规则并不明显,但是除了接线方式以外,这些主板在接线旁边也有明显的标记(实际上,大多数主板是,如上图所示。
遇到此类主板时,只需按照徽标插入电缆即可。现在看来,我相信您已经了解使用按键打开电话的安装程序的秘密。实际上,这是POWER的相应引脚之间的短路,这非常简单。 ●前置USB前置USB的接线方法实际上非常简单。如今,一般情况已将前端USB接线整体上制成。您只需要在主板上找到相应的插针并将其插入即可。一般来说,主板上的前端USB引脚当前使用9Pin接线,并且旁边有一个明显的USB 2. 0标记。在主板上找到前端USB引脚也非常容易。如今,主板通常具有两套或两套以上的前置USB引脚(如上图所示)。当寻找前端USB时,您只需要看到这个9针,并且当同时有两组或两组以上的针时,您基本上可以确定这是前端USB针,并且在USB引脚附近会有一个徽标。母板。目前,一般情况下的前置USB连接搜索是这种集成类型。总共有8条线,分别是VCC,Data +,Data-和GND。不用说,这种集成只是插入它的问题。如果将它们分开,则它们通常以红色,白色,绿色和黑色的顺序连接。尽管上图所示的行已集成,但也按红色,白色,绿色和黑色进行了排序。 ●前置音频连接方法因为前置音频仅在过去两年才变得流行,更不用说用户了,即使是许多已安装的技术人员也不太可能连接前置音频线,甚至还有很多JS直接我都讲了一个笑话上前后我没声音。

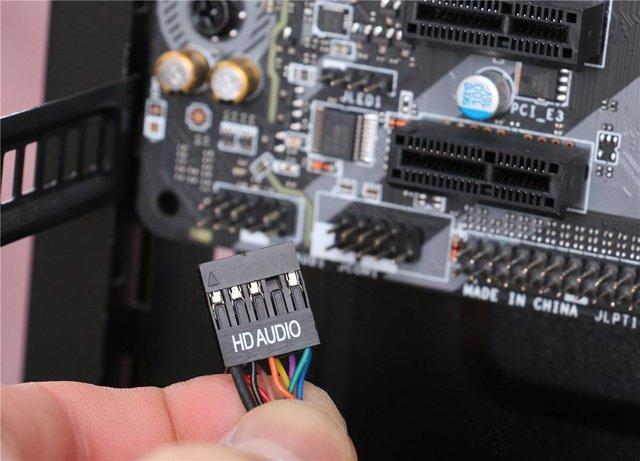

因此,如果前置音频很难连接,让我们来看一下。从当前市场上的主板来看,前音频引脚的排序已成为固定标准(如上所示)。从图中可以看出,前置音频有9个引脚,但它们占据了10个引脚,而第8个引脚则留为空白。点击放大。上图是典型的前置音频连接。实际上,前置音频只需要连接7根线,即上图中的7根线。在主板的针脚一侧,只要我们了解每个针脚的定义,就可以轻松连接前置音频。让我们看一下主板上每个引脚的定义:(1——麦克风输入/ MIC(麦克风输入)2——GND(接地)3——麦克风电源/麦克风VCC / MIC BIAS(麦克风电压)4— —无引脚5——LINE OUT FR(右声道前置音频输出)6——LINE OUT RR(右声道前置音频输出)7——NO引脚8——NO引脚9——LINE OUT FL(左声道前置设置音频输出) 10——LINE OUT RL(用于声道后置音频输出)连接前置音频时,只需要按照上述定义连接相应的线路即可,实际上是第5脚和第5脚6Pin,第9脚和第10脚在某些情况下通过电线连接,可以达到相同的效果。
似乎有很多行,但也很容易记住。您可能希望遵循作者记住的方法。首先记住前三个,第一个是麦克风输入,第二个是接地,第三个是麦克风电压,然后将第5和第6针插入右声道,第9和第10针插入左声道渠道。从上到下计数是麦克风输入,麦克风电压,右声道,左声道以及地。记住这个难道不是很容易吗?实际上已经集成了许多布线,因此您无需再担心布线顺序。今天,我们今天要谈论的只是一段。只要您仔细阅读本文,相信以后您在主板上就不会太复杂。被跳投员困扰。当然,某些主板上可能还有其他定义的跳线,例如外部1394接口。这些都有明显的迹象,并且基本上连接已集成,您可以直接将其插入。这并不困难。 ,在这里,我们不会对这些较少使用的跳线做太多的事情
