买来玫瑰金版的iPhone6s只有一个目的:拆!

电脑杂谈  发布时间:2021-05-11 05:04:41  来源:网络整理

从昨天开始,据估计有很收到了自己的iPhone 6s。一般来说,大多数人会在购买新机器的第一个月就珍惜它,并谨慎使用它,甚至将其借给他人使用。

但是,总有一些人的想法不是那么简单,例如著名的海外拆解网站iFixit。他们购买iPhone的新玫瑰金版本仅出于一个目的:将其撕裂!

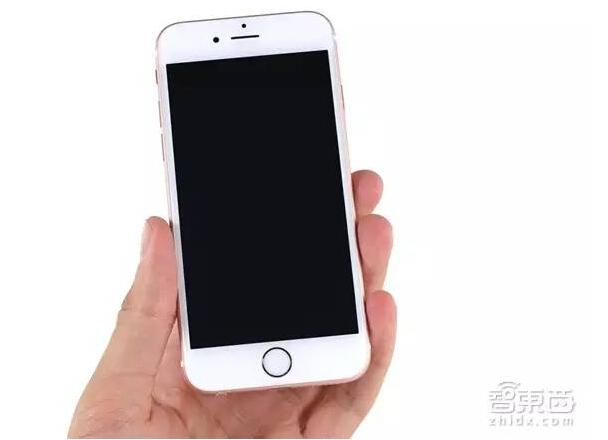

在开始之前,让我们最后看看这部离我们远去的iPhone 6s。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

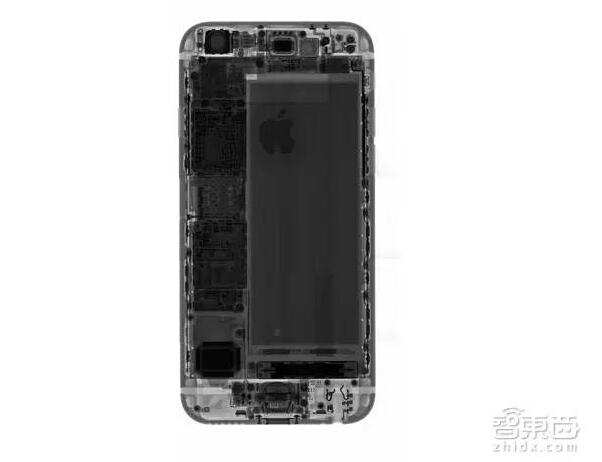

通过X射线预先查看内部结构。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

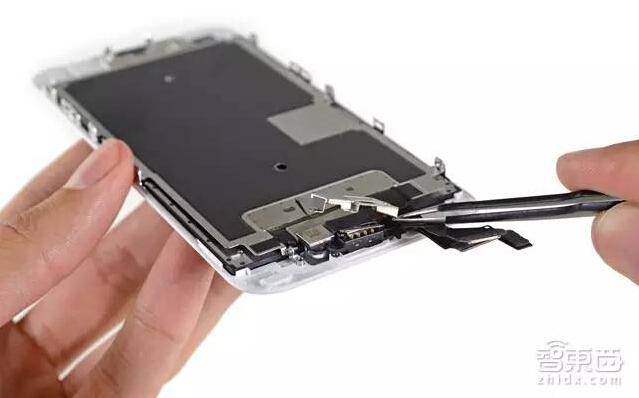

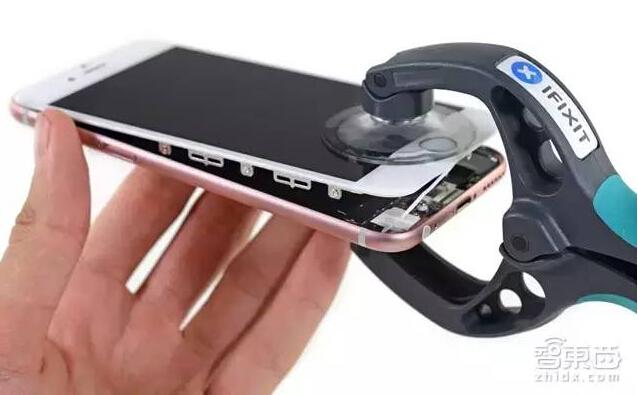

开始吧!

iPhone 6s终极拆解 揭秘玫瑰金内部结构

与iPhone 6的总体结构比较:

iPhone 6s终极拆解 揭秘玫瑰金内部结构

iPhone 6s内部结构的第一印象是它紧凑但整洁。左侧的主体被电池占据,而右,上,下端则集中了许多集成模块。尽管只是一个小“ s”,但产品的外观几乎是像素级的差异,但是iPhone 6s和iPhone 6的内部结构仍然存在许多差异。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

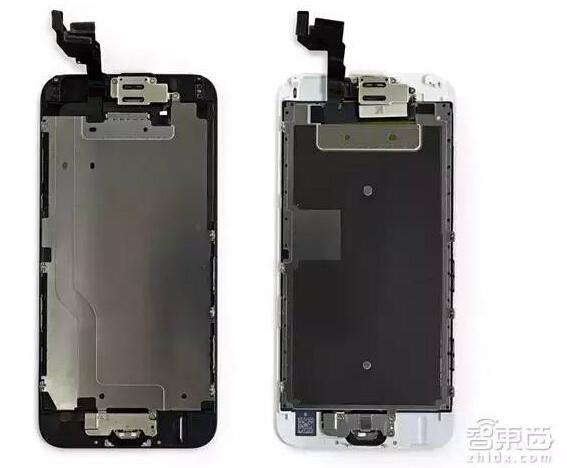

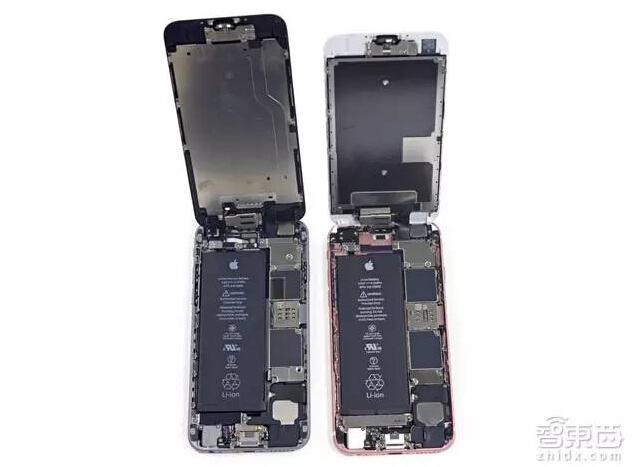

上面的图片显示了显示部分和主体部分之间的区别,而下面的图片显示了单独的显示部分。右边的玫瑰金是iPhone 6s。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

大大改进的:

从功能的角度来看,iPhone 6s在上一代产品中的最大升级是。

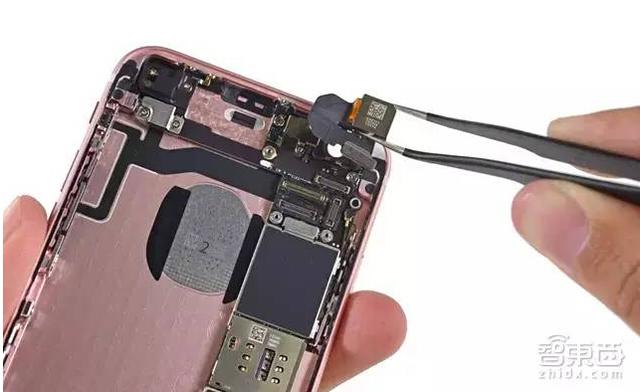

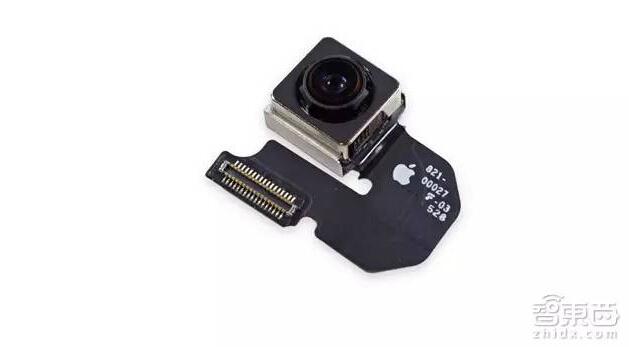

先卸下后置。 1200万像素是这次最大的升级。实际上,自iPhone 4s以来,苹果一直保持着可怜的800万像素。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

iPhone 6s终极拆解 揭秘玫瑰金内部结构

从800万到1200万,iPhone 6s的拍摄清晰度将大大提高,但是单个像素面积的减少也将对图像质量产生负面影响。目前,苹果采用了类似于三星ISOCELL传感器的深沟隔离技术来缓解此问题。该技术可以减少不同像素之间的串扰并提高照片质量。

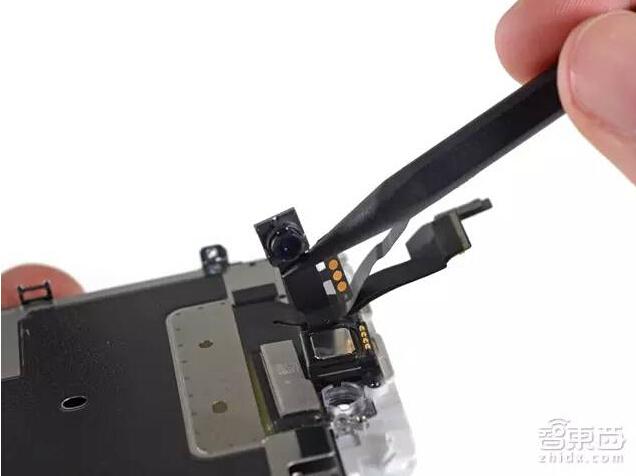

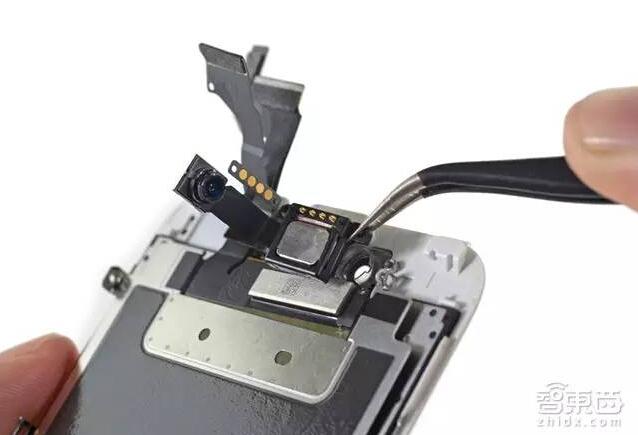

拆卸前置并将像素从130万像素升级到500万像素也是自拍照聚会的福音。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

iPhone 6s终极拆解 揭秘玫瑰金内部结构

iPhone 6s终极拆解 揭秘玫瑰金内部结构

解密新的3D Touch技术:

对于后者的3D Touch,Zhidx(公众号:zhidxcom)在昨天的标题中还提到,这可能会改变手机行业的未来竞争趋势。这个小工具是什么样的?

iPhone 6s终极拆解 揭秘玫瑰金内部结构

iPhone 6s终极拆解 揭秘玫瑰金内部结构

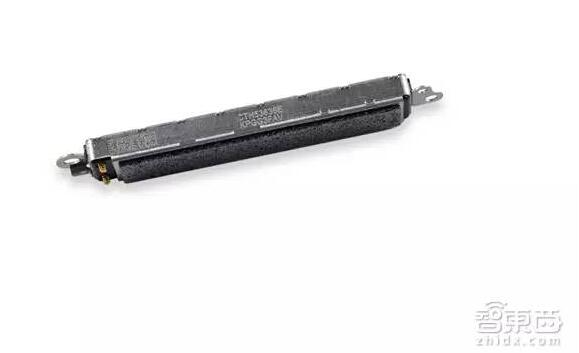

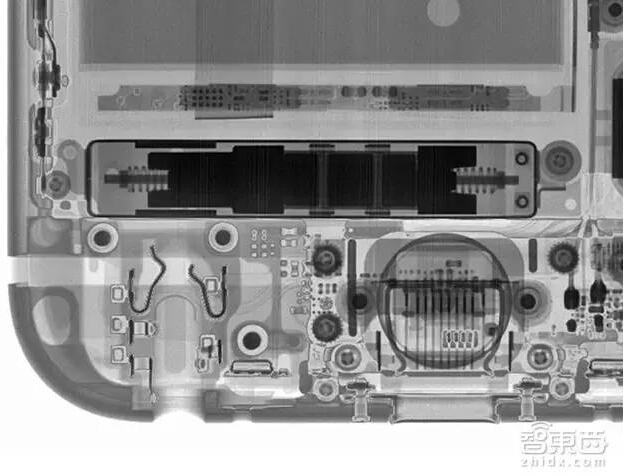

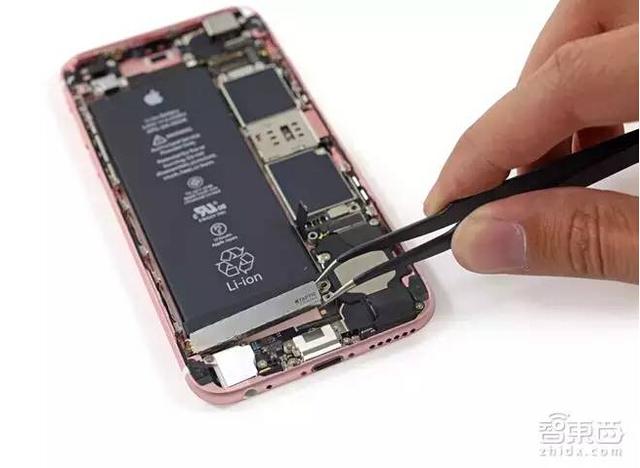

是的,它是上图中的“小条” Tapic Engin。通过下图的X射线方法,工作原理是:使用Peek进行单击时,Tapic Engin的线性弹簧振动结构可以立即达到峰值输出,形成类似于轻敲手指的振动反馈。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

电池系统:

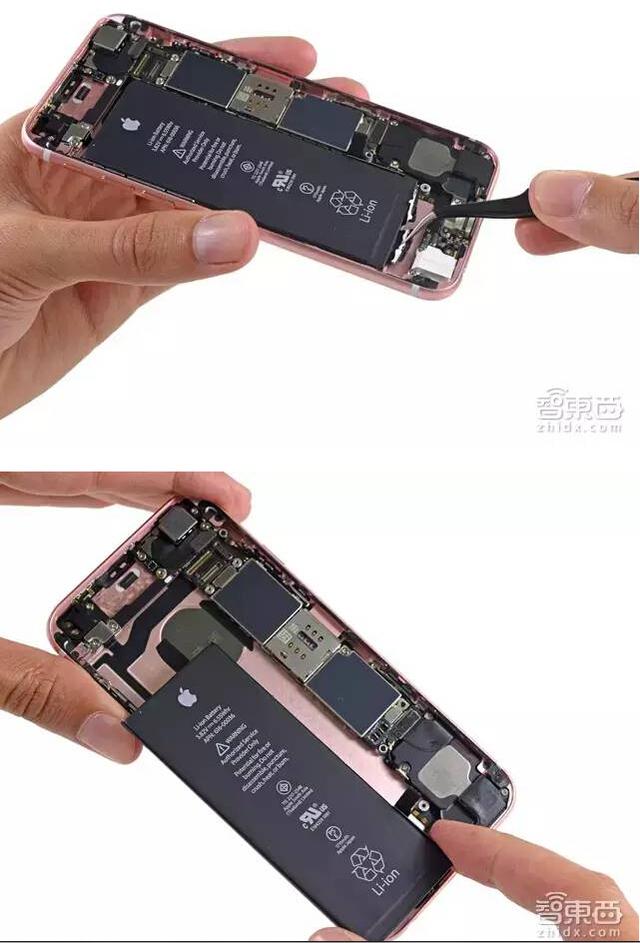

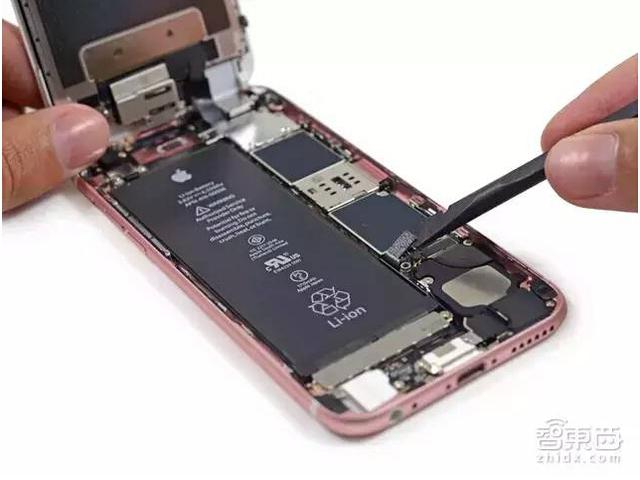

毫无疑问,电池是在iPhone 6s中占据最大空间的模块,但实际上,其规格已经变小了,也许适用于上述3D触摸模块Tapic Engin。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

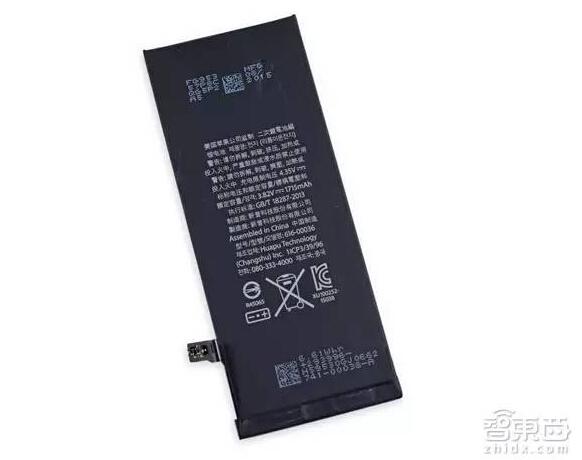

如下图所示,iPhone 6s的电池容量为1715mAh,比去年iPhone 6的1810mAh略小。它是中国制造的。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

重要功能模块:

iPhone 6s终极拆解 揭秘玫瑰金内部结构

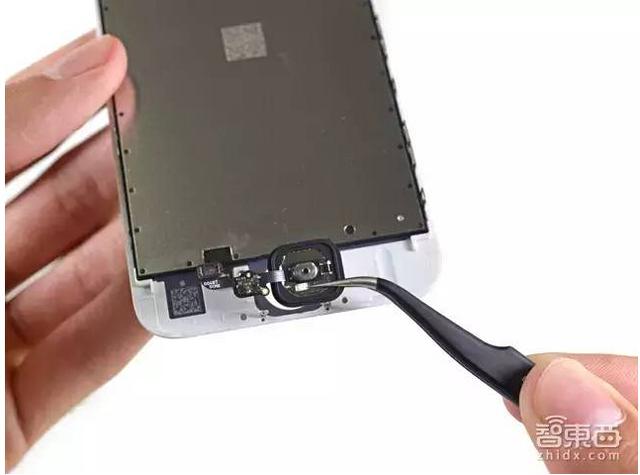

让我们首先看看全新的Touch ID,据说它的灵敏度提高了一倍。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

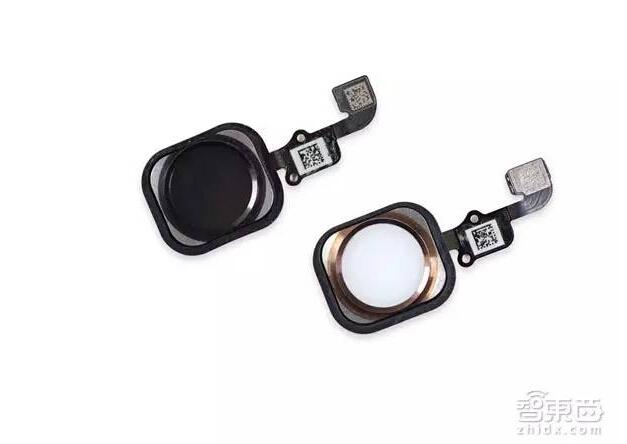

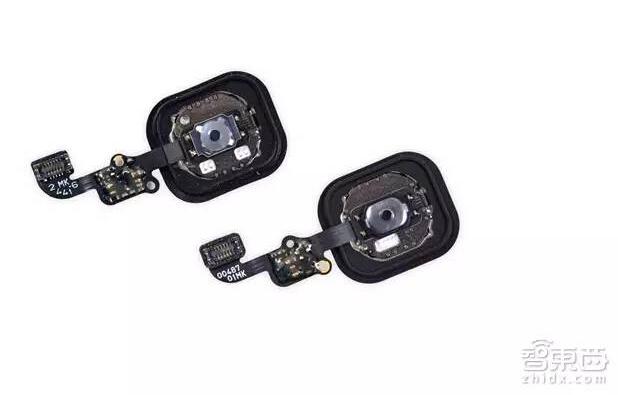

上下两张图显示了iPhone 6s和iPhone 6 Touch ID模块的比较,右边是iPhone 6s。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

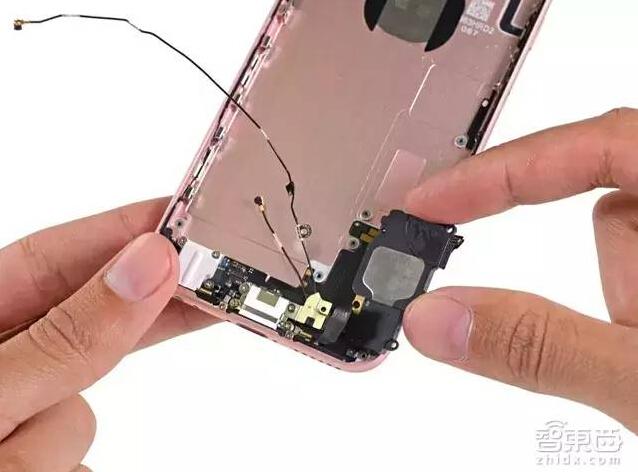

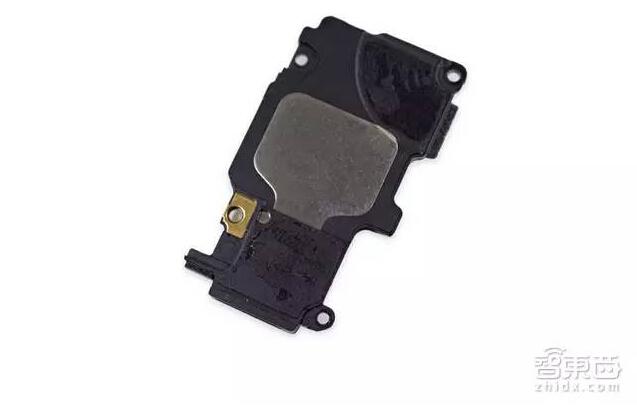

再次查看扬声器区域。

苹果6主板_itx主板 黑苹果_苹果电脑用什么主板

iPhone 6s终极拆解 揭秘玫瑰金内部结构

iPhone 6s终极拆解 揭秘玫瑰金内部结构

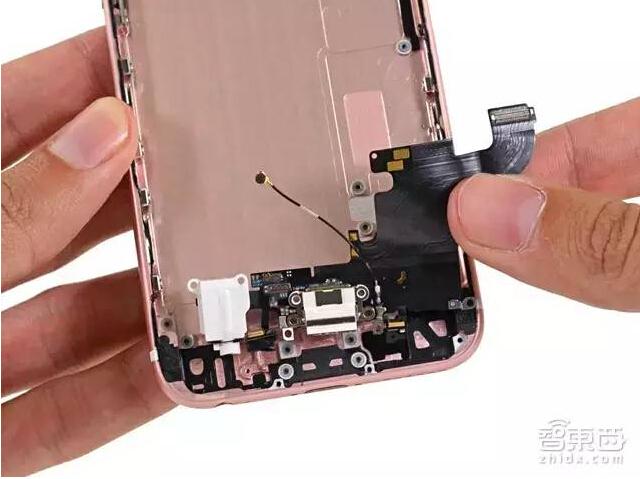

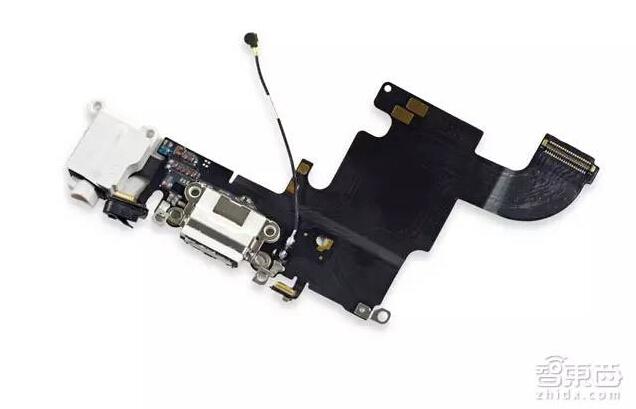

下图显示了麦克风,耳机插孔和Lightning接口区域。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

iPhone 6s终极拆解 揭秘玫瑰金内部结构

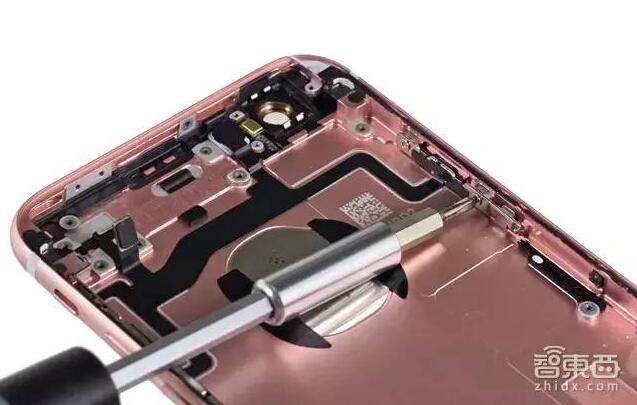

下图显示了电源开关部分。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

核心主板区域:

iPhone 6s终极拆解 揭秘玫瑰金内部结构

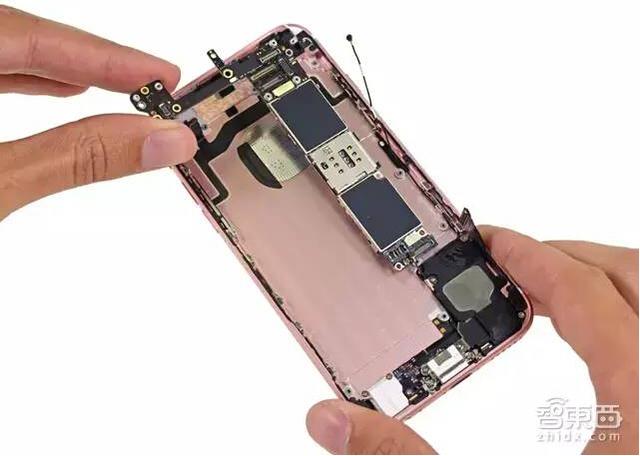

最后要显示的是Apple iPhone 6s的核心主板区域,几乎所有重要芯片都位于该区域。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

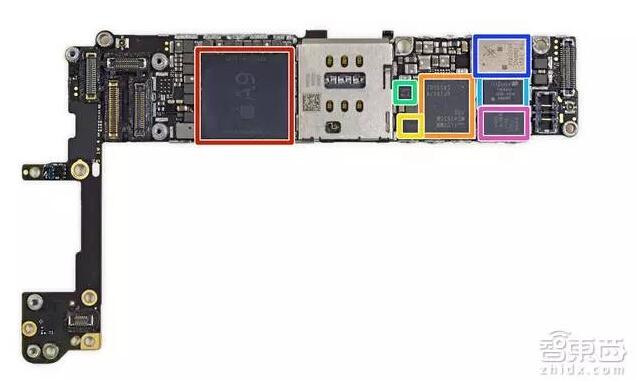

上面和下面的图片是前面的部分。

①红色部分:苹果新的A9处理器和三星LPDDR4 2GB内存;

②橙色部分:高通MDM9635M基带通信芯片,支持LTE Cat。 6;

③部分:镶嵌式MP67B六轴螺旋仪表和加速度计,与iPhone 6配置相同;

④绿色部分:Bosch 3P7 LA三轴加速度计;

⑤浅蓝色部分:超群半导体TQF6405功率放大器模块。

⑥深蓝色部分:SKY77812功率放大器模块。

⑦紫色部分:Avago ACPM-8030功率放大器模块。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

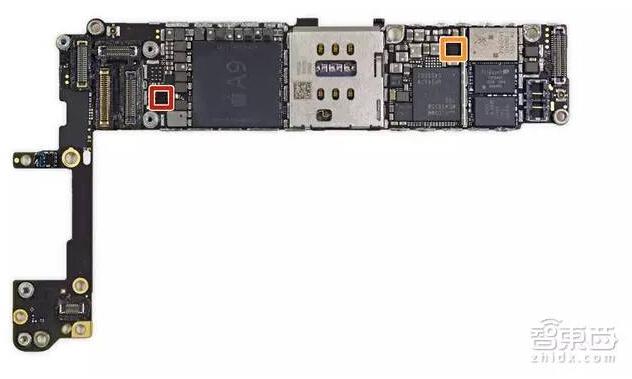

①红色部分:57A6CVI芯片;

苹果6主板_itx主板 黑苹果_苹果电脑用什么主板

②橙色部分:Qualcomm QFE1100信封跟踪芯片,用于调整和增强通信信号强度。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

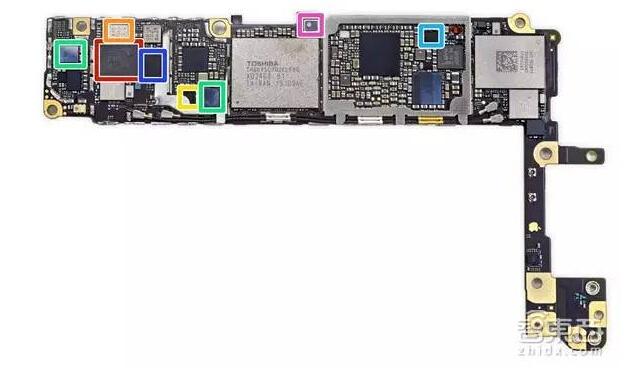

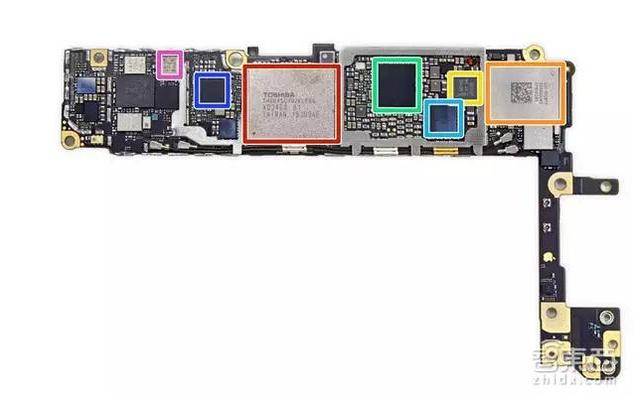

上面和下面的图片是背面。

①红色部分:东芝16GB闪存,采用19nm工艺制造;

②橙色部分:环龙电气WiFi基带;

③部分:NXP 66V10 NFC控制器;

④绿色部分:Dialog 338S00120电源管理IC;

⑤浅蓝色部分:Cirrus Logic 338S00105音频IC;

⑥深蓝色部分:高通PMD9635电源管理IC;

⑦紫色部分:SKY77357功率放大器模块。

iPhone 6s终极拆解 揭秘玫瑰金内部结构

①红色部分:村田240前端模块;

②橙色部分:Verizon RF5150天线开关;

③部分:NXP 1610A3芯片;

④绿色部分:Cirrus Logic 338S1285音频IC;

⑤浅蓝色部分:Texas Instruments 65730AOP电源管理IC;

⑥深蓝色部分:高通WTR3925射频。

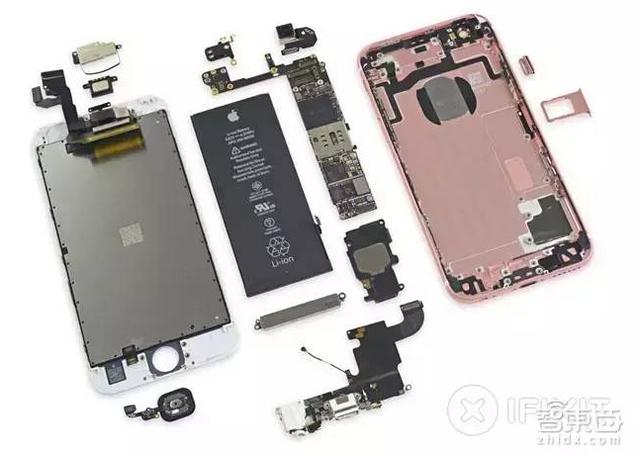

最终的拆除结果

iPhone 6s终极拆解 揭秘玫瑰金内部结构

看这张全家福,它紧凑而整洁。在简单的外观下,苹果具有另一种工业美学。同时,我们不能忽略在这里拆解的iPhone 6s并不是苹果家族的杰作。其背后是无数供应商和铸造厂共同努力的结果。在此之前,Zhixi(公共帐户:zhidxcom)已经曝光了一批iPhone 6s供应商,敬意也应该献给他们。

但是,据估计许当前的想法是-如何将其放回原处?
