牙膏厂为了逼劳苦群众换主板，换代总会拔几个针脚

文章末尾，引脚定义图和文档下载链接将被释放，文章中提到的文档也将存在

每个人都知道，邪恶的牙膏厂总是拔出一些别针或增加一些销钉来迫使工人更换主板，然后淘汰了第一代主板

LGA1156——1155——1150——1151

将x99替换为x79甚至更糟，主板插座的插针没有改变，并且通过添加数十个触点来替换了cpu。

但这提出了一个问题。什么是英特尔添加这些联系人？

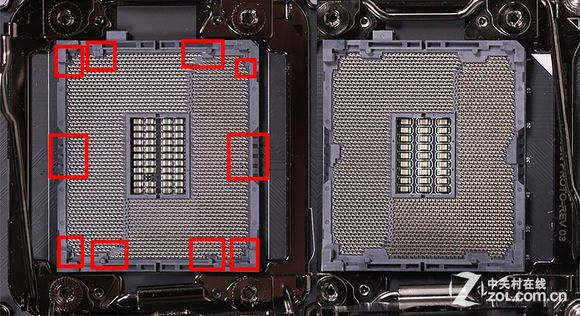

华硕等主板供应商已经完成了主板插槽的插针。

好名字是这叫做oc base。当华硕开始这样做时，许多主板供应商也纷纷效仿。互联网上也有很多帖子说添加了引脚的主板具有强大的超频能力，但是没有严格的比较实验来证明，也没有人说为什么要使用这些额外的引脚。

这些额外的针头有用吗？本着图钉的精神，我们将继续探索。

我们的图片栏从771到775的杰出成就也受到引脚定义图的启发。

当我寻找LGA2011引脚定义图时，我发现了一个悲惨的事实

在图钉解决了771-775严重问题之后，牙膏工厂不再发布销钉定义图。

我没记错，上一次Intel数据表将引脚定义图提供给LGA1155（即，图像栏发明了771至775的这一代）。现在，在这种情况下，引脚定义仍然适合您，但是顺序很杂乱。我不会告诉你位置

图钉如何被牙膏工厂之类的技巧所欺骗，如果我们不给英特尔提供信息，英特尔将自行绘制

首先，我们必须找出有多少个引脚。显然，计数主板太困难了，所以让我们计算一下CPU的接触数。

我们颠倒了cpu的底视图，因此触点的位置也是cpu插座引脚的位置。

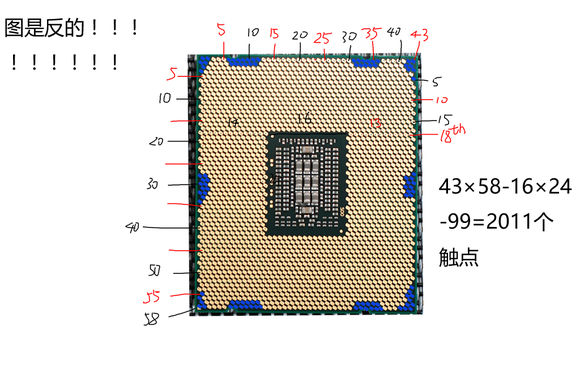

发现3960x 5960x的触点具有43个水平行和58个垂直行。很容易完成缺少的联系人。

测得的3960x具有2011年的联系人

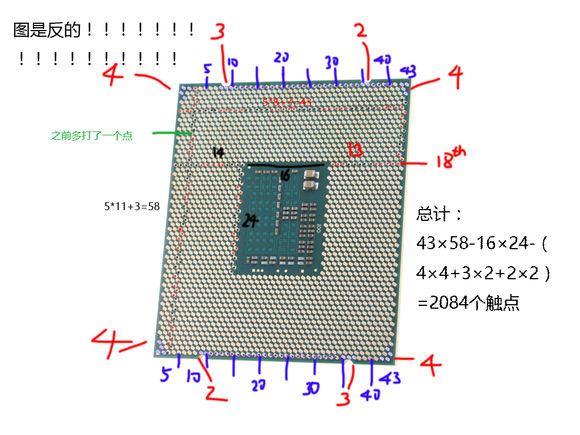

5960x具有2084个联系人

由于x79 LGA2011-0插座和x99公共版本LGA2011-3插座的插针相同，因此可以将3960x插入x99或将5960x插入x79？ （暂时不要考虑使用内存控制器

稍后再说）

当然不能，不要小看牙膏工厂

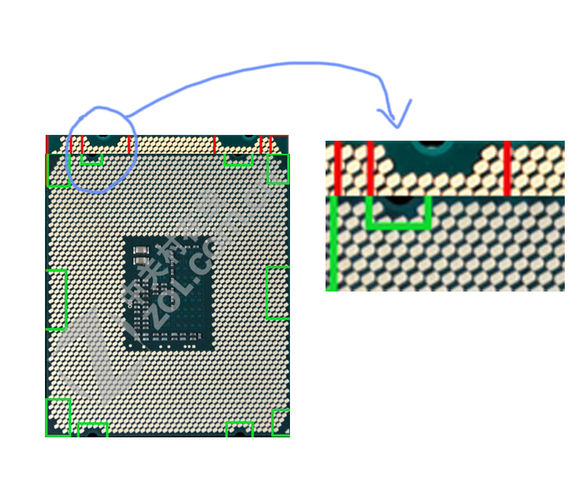

实际上，万无一失的嘴巴的位置已经改变

顶盖也已为您进行了更改，因此插槽的扣不位的琐碎维护和实际意义外，主要目的还在于激发图钉。为了获得更大的成功，请推动Tack一起集思广益，并创建Picture Bar的新神话。

突然，我在此帖子和我发送的文档中发现了[FCLGA2011]，它们都被标记为[FCLLGA2011]

我受不了强迫症！

但是我无法修改该信息，我无法再这样做了。我已经更正了我发送的所有文件

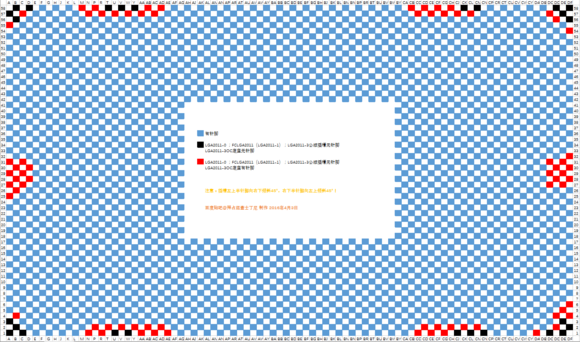

顺便说一句，有一个更大的引脚定义图。这是70％。我的23英寸显示器在excel中只能有一个屏幕的限制，并且无法裁切。

补充：

1.已确认我发送的引脚定义图完全正确。

2.我在OC基座上标记的73个额外的引脚被确认是正确的。

3.实际上，英特尔提供的若干数据表中并未定义OC基础的73个额外引脚，但实际上已定义了其中的22个。

=====

=====

感谢@轩辕思天大神的贡献。此部分转载自Tualatin Bar大神的职位。

定义的引脚为：

DC27：CORE0_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

D28：CORE1_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

DD28：CORE2_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

B28：CORE3_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

DF28：CORE4_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

C27：CORE5_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

B26：CORE7_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

A29：CORE8_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

DD56：CORE10_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

D30：CORE11_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

AB58：CORE_OV，由TPU芯片控制，PWM0，补偿控制

DF30：RING_OV，由TPU芯片控制，PWM1，补偿控制

DC57：SA1_OV，由TPU芯片控制，PWM2，补偿控制

DD30：由TPU芯片控制，经过串联电阻，PWM3，补偿控制

DC31：HT31_OV，由TPU芯片控制，PWM4，补偿控制

AC57：VCCRING1_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

CE57：VCCRING2_IN，由TPU芯片控制，VCCIN统一电源通过MOS管转换为上拉

R57：HT31_TEST，UP0109的引脚4输出，引脚3由TPU芯片和SLP_S3控制

CF58：VCCSA1_IN，由TPU芯片和IO芯片控制

CC57：VCCSA2_IN，由TPU芯片控制

CE1：串联电阻，与TPU芯片的VCCIO5_IN链接

CG1：串联电阻，与TPU芯片的VCCIO4_IN链接

因此，超频基础确实可以增强电源，并且对于超频还是有帮助的。更正我认为引脚不可信的说法，但我认为“具有安慰剂作用因素”是正确的。另外的73个引脚中只有22个具有定义。

我发现有些图钉仍在迷雾笼罩中，最后我将澄清这篇文章的含义。

1.发布了LGA2011的引脚定义图，您可以参考图钉来修复主板。

（如何使用？在4楼的链接中有说明，或者参考82楼，在287楼有较大的屏幕截图）

2.我希望LGA2011的引脚定义图可以启发图钉，以便进一步挖掘LGA2011的更大潜力。

许多图钉都认为引脚定义图仅用于研究困难的变化，这太单方面了。这篇文章偶然地研究了x99 oc基座的其他引脚。不只是一个例子吗？

我仍然在这里大胆地要求提供一系列后续建议和收藏

这篇文章是Tieba发布者辛勤工作的一周。欢迎转载，但请尊重您的劳动。转载时请标记原始作者。

链接到引脚定义文档：提取代码：k1wf
