超多相供电主板要了解H67/H61是否合理

[ DIY硬件渠道]当前，CPU已逐渐从双核过渡到多核。当然，其功耗也得到了稳步提高。 CPU性能的提高使主板的电源和稳压器更加精确和复杂。主板的电源历史已从原来的单相电源逐渐过渡到多相电源。但是，由于英特尔当前对CPU超频的限制，因此H67和H61被确定为无法在规格方面对CPU超频的产品。但是，这样的主板制造超多相电源有用吗？

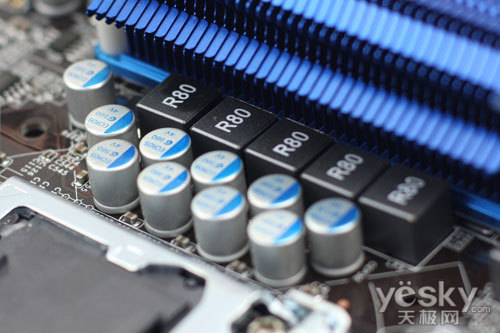

超级多相电源主板

要了解是否将H67 / H61制成超级多相电源，首先必须了解CPU电源的原理。 CPU的电源已从以前的液体电容器和线圈电感发展到今天的全固态电容器，低阻抗电感，甚至是数字电源。当然，考虑到稳定性和超频，可以提供的电源支持越来越大。

许多玩家使用电源相的数量来衡量母板的质量。所谓的相数是什么意思？相数实际上是指主板上CPU提供的电源通道数。每个阶段通常由电容器，电感器，功率控制芯片和MOS管组成。

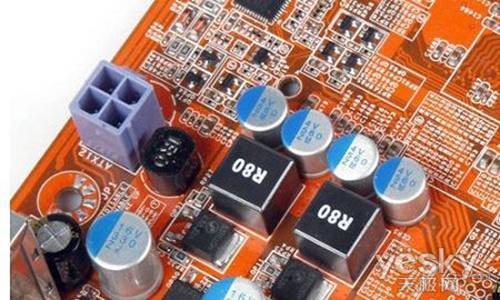

低功率平台两相电源可以完全满足要求

理论上，每相的平均电源可以提供25W-40W的功率。因此，对于APU和ATOM等低功率平台，三相甚至单相都可以完全满足其电源要求。与普通主流平台相比，需要三相或三相以上的电源。因为三相电源可以提供75W-120W的功耗。

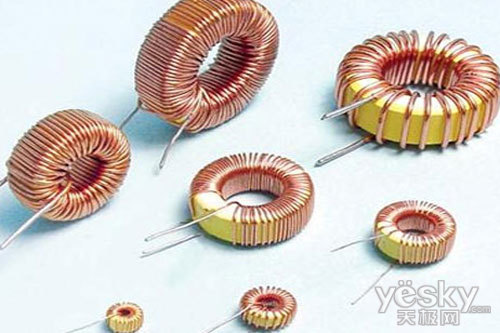

优质电容器和电感器

为了使CPU以更高的频率工作，要求电源电压具有极高的精度。并且必须在静态和动态负载下保持高精度的指示器。通过使用精确的片内基准电压源并最小化失调电压和偏置电流，可以获得良好的静态精度。动态电压精度与稳压器的控制环路带宽以及稳压器输出处的大容量电容器有关。由于调节器无法立即响应CPU电流的突然变化，因此需要大容量电容器来设计电路。

单相电源中使用的组件包括：输入部分中的电感线圈和电容器，控制部分中的PWM控制芯片，两个场效应晶体管以及输出部分中的线圈和电容器。与多相电源相比，它要简单得多。

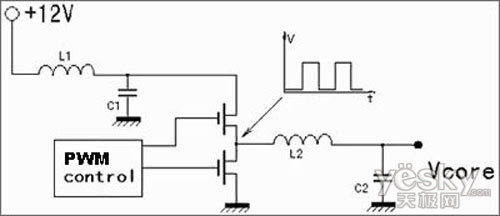

单相电源原理

多相电源是并联的多个单相电源的组合，因此可以提供多倍的电流，可以满足大功率处理器的需求。目前，一般的CPU最大功率为125W。因此，五相电源可以完全满足需求。

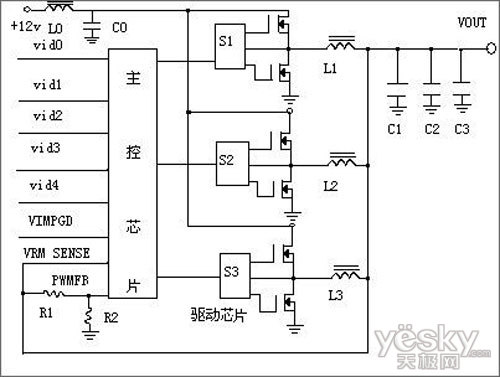

多相电源原理

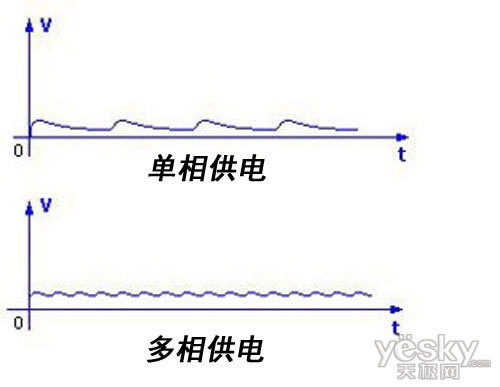

多相电源电压更稳定

多相设计的另一个优点是可以获得更稳定的电压，因为多相电源的最后一步是对电流进行平滑和滤波。如果相数更多，则滤波后的直流电源的纹波系数较小，电压和电流更加稳定，因此电源质量更高，为CPU的稳定运行奠定了坚实的基础。

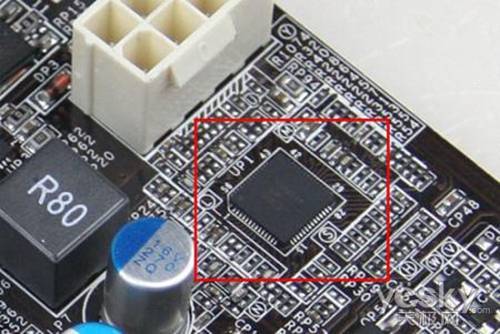

Soyo SY-H67上的RT8859M PWM芯片

以Soyo SY-H67 +节能版本为例。它使用RT8859M PWM控制芯片，并采用5 + 1 + 1相电源设计，完全可以满足大功率SNB处理器的要求。 5相CPU电源理论上可以支持200W超级功率CPU。

评论：选择主板时，许多用户盲目追求更多的供电阶段。实际上，利用当前的CPU功耗，只有4-5相的电源可以完全满足CPU的功耗要求。对于不超频的用户来说绝对足够。就像目前市场上热销的H67 / H61主板一样，CPU不能超频。因此，提供十多个阶段的电源有点多余。
