Intel新版BIOSH61M-HGS主板：内存频率提升至2200MHz

测试平台简介和测试说明

H61必须是每个人都熟悉的。随着SNG的到来，它以低廉的价格迅速占领了市场，因此英特尔根本就没有在7系列主板上做其继承者，而是继续发挥其残余热量。 。根据英特尔一贯的风格，低价格必然伴随着规格的cast割。 H61也不例外。它不支持SATA 6Gbps接口。在内存方面，它最多只能提供两个内存插槽，最多支持DDR3-1333内存，CPU /内存超频自然也错过了。

许多制造商都打破了内存插槽的限制。现在，市售的H61的标准四个内存插槽已消失，但内存频率的限制并未受到破坏。华擎这次带头。经过一些实验，它终于正式发布了H61系列主板的新BIOS。它将管理引擎更新为8. 0，并提供了对Intel 22nm Ivy Bridge处理器的支持。最重要的是BIOS的新版本也打破了内存频率限制，可以将内存频率提高到2200MHz以上。最近，台湾的xfastest拥有配备了新版本BIOS的华擎H61M-HGS主板。让我们看看它是否可以与i7-3770K处理器匹配以将内存频率提高到2200MHz。

具体的测试平台如下：

CPU：英特尔酷睿i7-3770K

散热器：原始CPU

硅脂：Antec Formula 7

主板：华擎H61M-HGS

内存：Kingston Hacker God Strip DDR3-2133双通道4GB套装（2GB×2）

硬盘：Intel 510 SSD 120GB

电源：Antec HCP-1200W

操作系统：Win7 64位Ultimate SP1

华擎H61M-HGS主板图片奖励

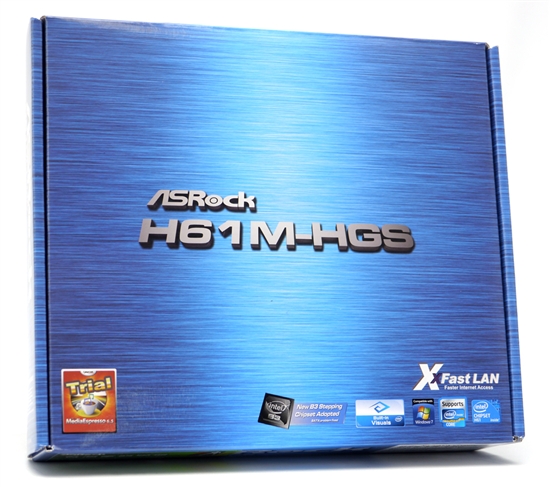

华擎提供的蓝色包装盒非常简单明了。

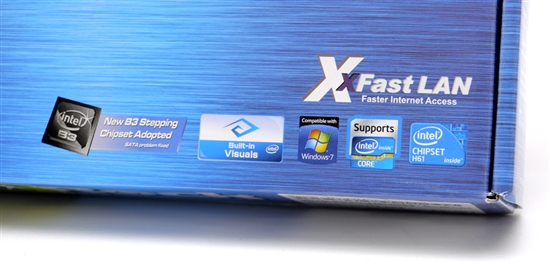

支持常春藤桥

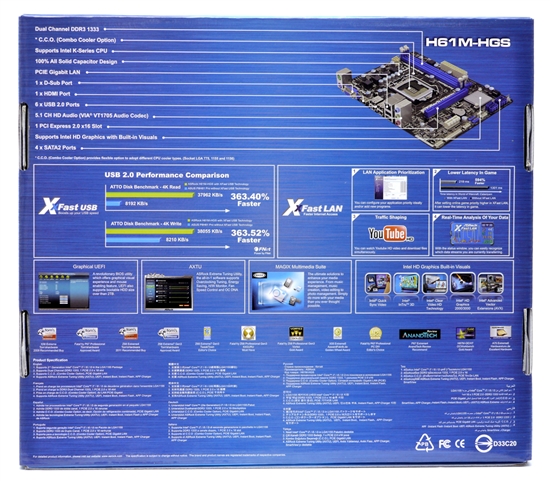

背面是特殊说明

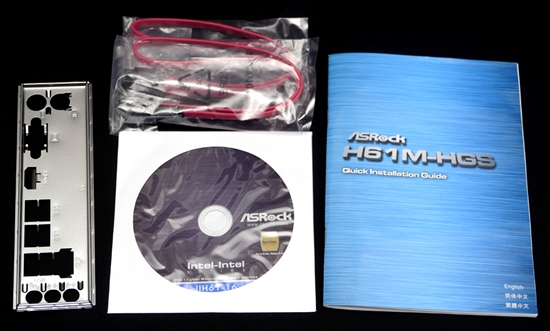

附加全家福

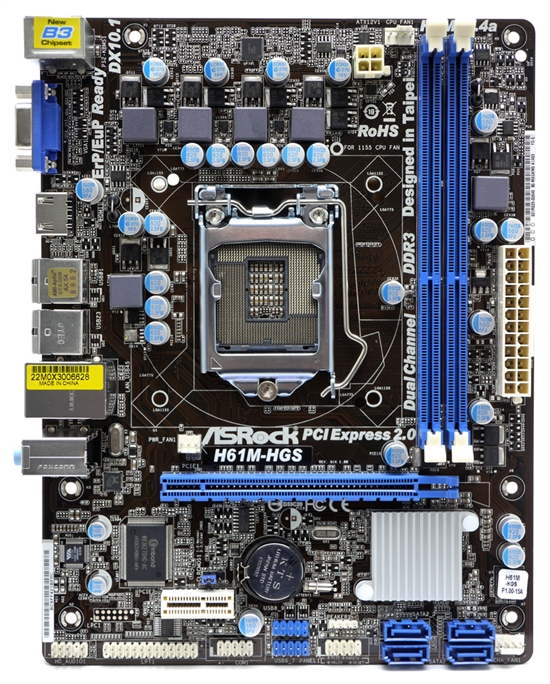

尺寸比标准的micro-ATX主板窄

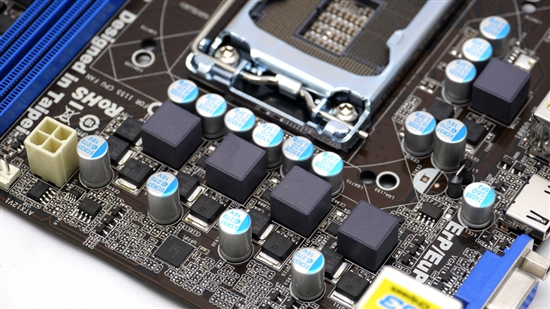

使用4 + 1相电源设计，CPU使用4针电源就足够了。

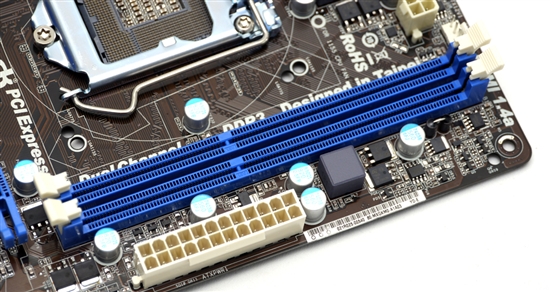

两个内存插槽，声称支持双通道DDR3-2200MHz内存

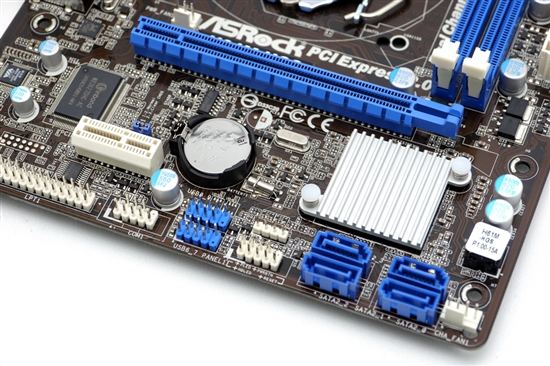

扩展插槽提供PCI-E 2. 0×16插槽和PCI-E×1插槽；存储接口提供了四个SATA 3Gbps接口。

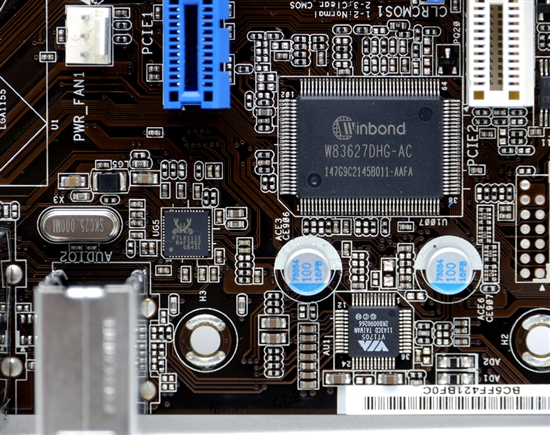

网卡使用Realtek RTL8111E，声卡为VIA VT1705，并且还配有Winbond W83627DHG-AC监视芯片。

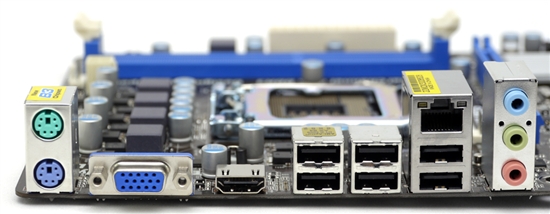

I / O部分包括PS / 2键盘和鼠标接口，VGA / HDMI视频输出接口，六个UBS 2. 0接口，RT-45网络接口和模拟音频输出接口

主板BIOS简介

最新的BIOS版本是P 1. 60。应该注意的是，您必须使用SNB处理器来更新BIOS。不要使用常春藤桥。

BIOS界面与以前公开的Z77系列非常相似。

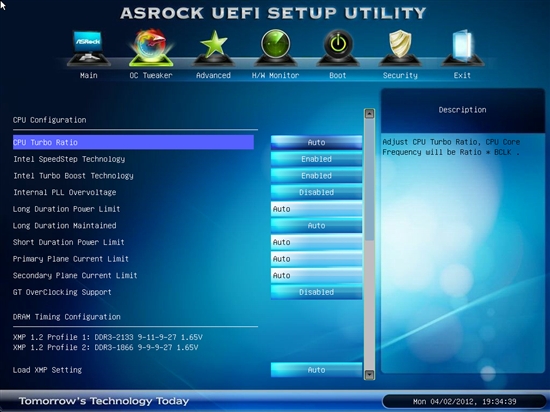

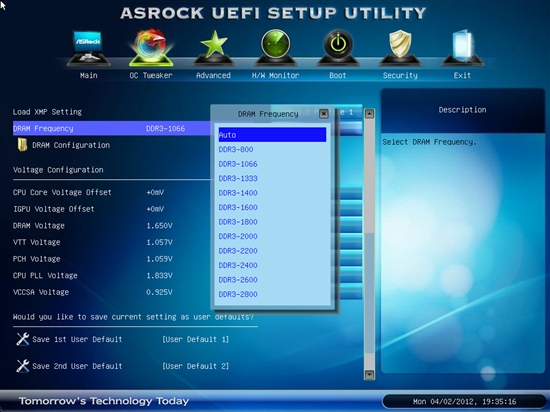

可以读取XMP内存，当然也可以手动调整内存频率，最高可以支持DDR3-2800MHz内存。

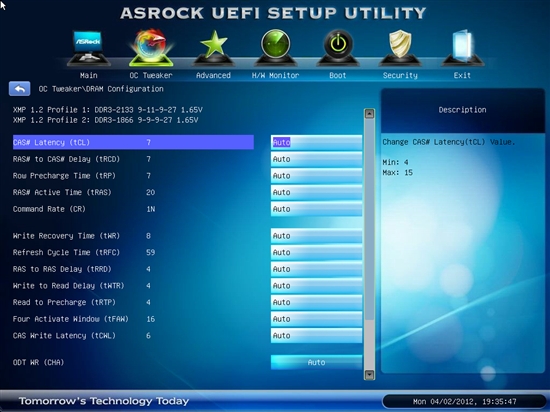

内存参数设置选项

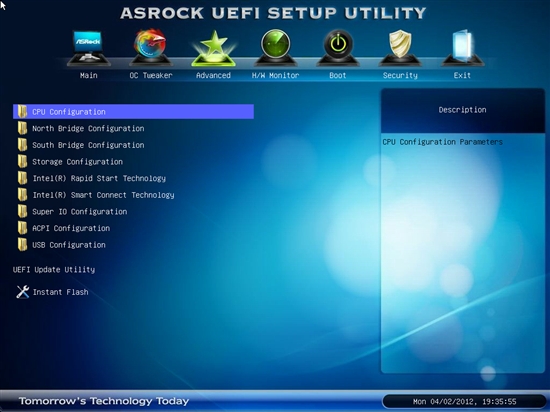

高级选项

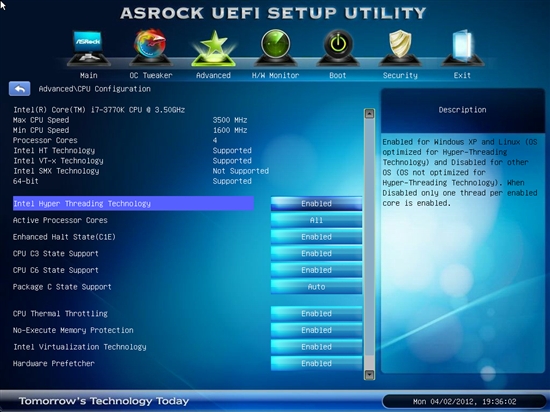

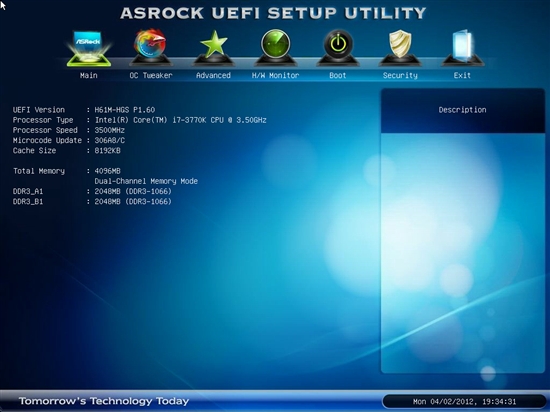

在CPU选项卡中，您可以看到华擎H61M-HGS主板已经能够正确识别i7-3770K的详细参数

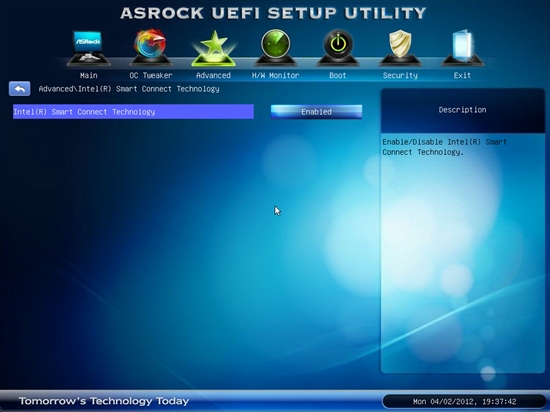

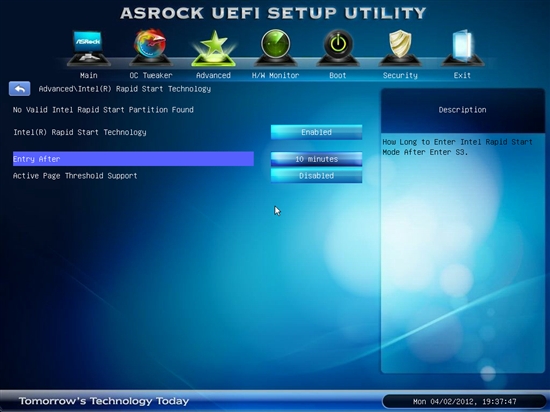

刷新BIOS之后，H61主板还可以支持Intel Smart Connect和Rapid Start技术。

DDR3-2200MHz性能的测量和摘要

首先，让我们看一下默认DDR3-1066内存下的性能测试：

在AIDA64测试中，对内存进行读写。复制速度为14123MB / s，16370MB / s和15357MB / s。

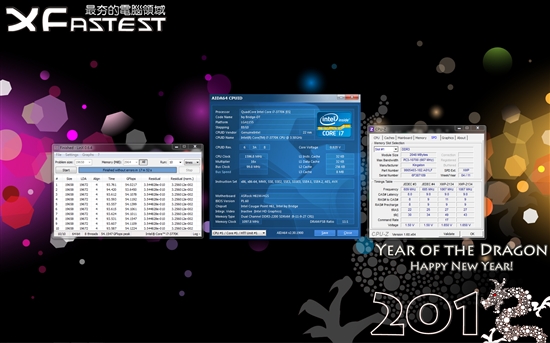

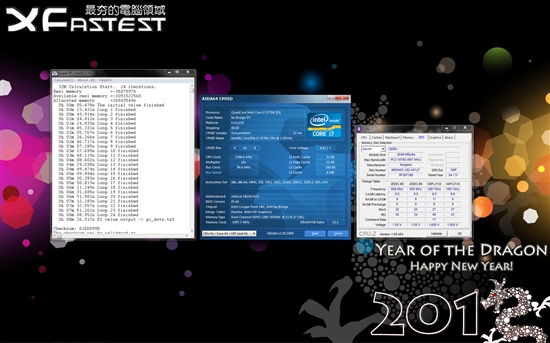

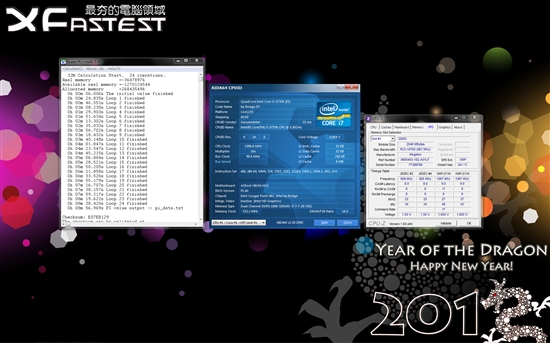

Super Pi 32MB测试耗时近8分57秒。

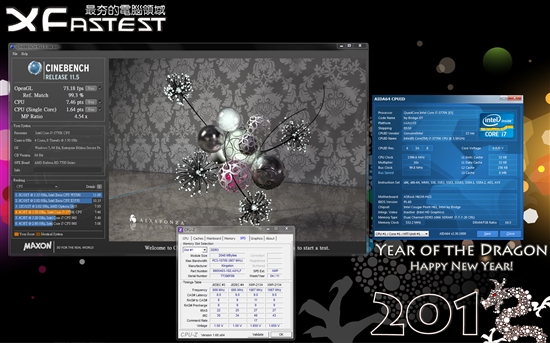

CineBench R1 1. 5得分是7. 46分。

内存超频至DDR3-2200MHz，定时9-11-9-27-1N，电压1. 65V。

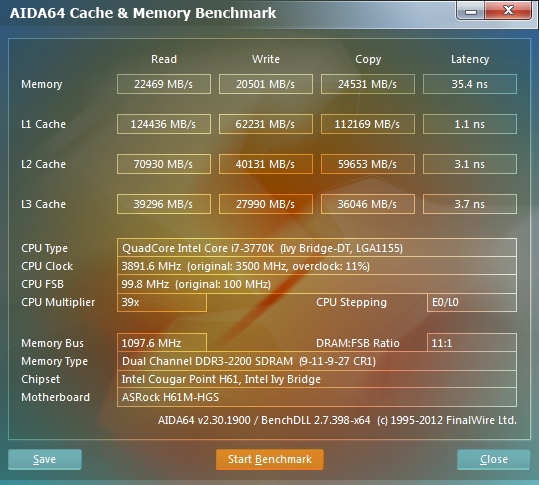

AIDA64内存带宽显着增加，读取，写入和复制速度分别为22469MB / s，20501MB / s和24531MB / s。

Super Pi 32MB测试时间缩短到8分26秒多一点

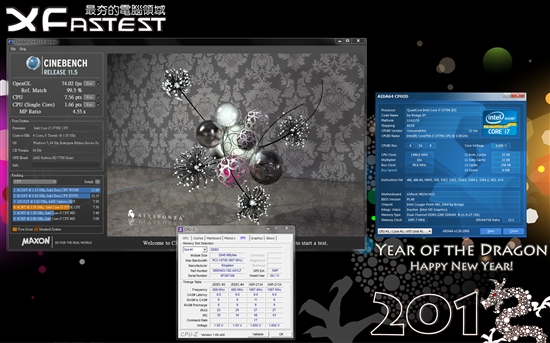

CineBench R1 1. 5的得分提高到7. 56pts。

LinX 10圆复印机通过

目前，还没有提到H61主板的性价比。我相信，除了华擎公司以外，其他制造商也将发布支持常春藤桥并突破内存频率限制的BIOS新版本。 B75的未来可能并不容易。
