主板上前置面板的接线部（PowerSW）连接线

（共3页）

开关按钮插头的连接

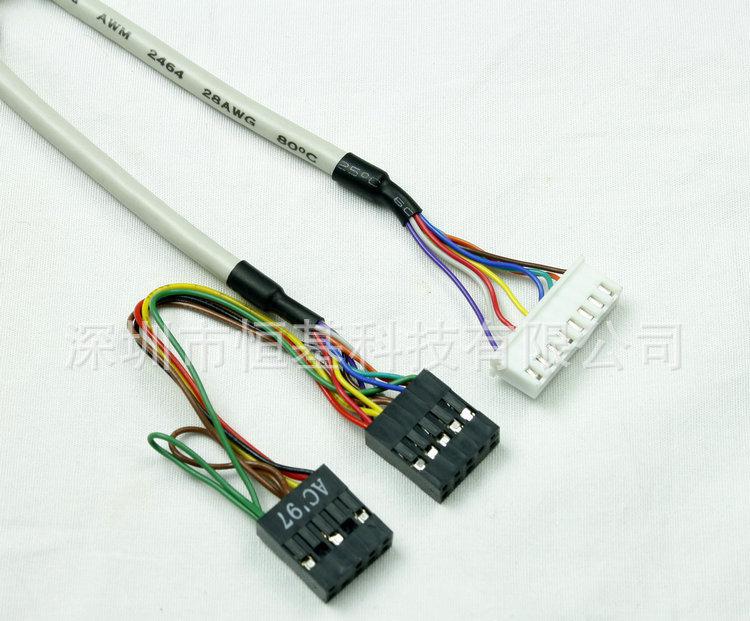

开关按钮可以说是一个更为复杂和令人头疼的插头。我仍然记得我第一次安装并连接这些电缆。除了必须将音频电缆分为左右声道和MIC连接器以外，最难安装的是开关按钮插头。

开关按钮通常包括以下四组功能：电源按钮（Power SW），重置按钮（Reset SW），硬盘指示灯（H.D.D.LED），电源指示灯（Power LED）。

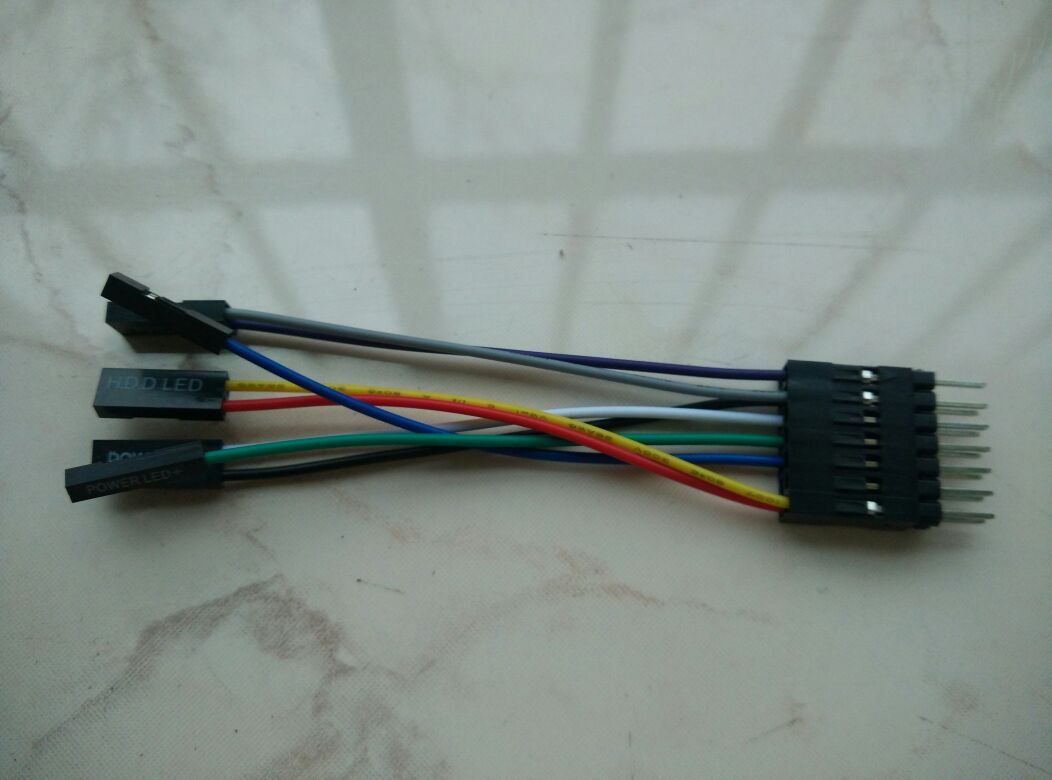

切换机器按钮组连接插头

这些电缆需要一一连接到主板上相应的插槽。

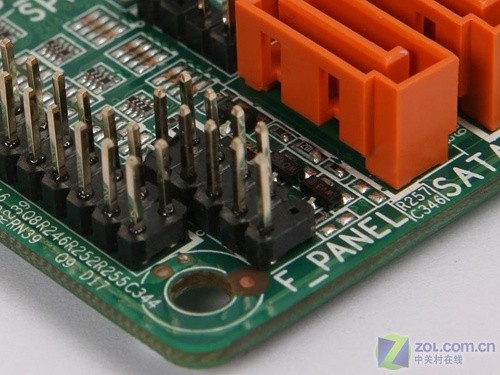

主板前面板的接线部分（F_PANEL）

由于每个制造商对主板前面板上的开关插座的定义会有所不同，因此用户必须在安装前找到这部分引脚的定义，通常在主板手册或主板PCB上会有说明。这里需要注意的是，如果将HDD LED反转，则HDD LED不会点亮。如果您听到硬盘驱动器正在运行但指示灯熄灭，则只需反方向连接插头即可。其他插头的连接方法类似，如果不能正常工作，则以另一种方式连接。

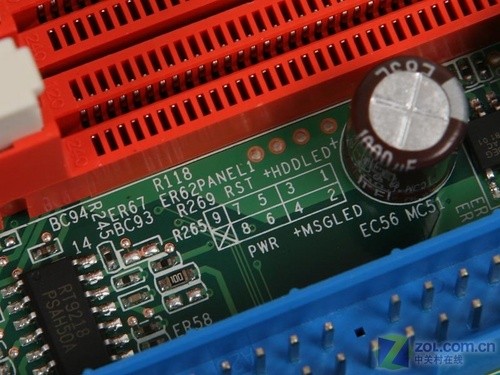

主板PCB上前插槽的插针定义

与上图中的引脚定义相比，我们将按照以下方式安装连接电缆。

实际安装效果图

还值得注意的是，华硕主板的前端连接器与其他制造商的定义完全不同，并且具有自己的系统。但是，华硕主板通常提供“ Q-Connector”连接插座，以方便用户连接。另外，MSI的某些高端主板也提供这种插座，主要是允许用户首先将各种插头连接到连接模块，从而使用户更方便地与主板连接。

显示MSI和ASUS提供的连接插头

全文摘要：

尽管上面的连接引脚定义很复杂，并且连接线更多，但在逐一整理之后，我们可以轻松地解决此问题，从简单到复杂。而且主板制造商提供的某些连接模块也可以方便用户安装。但是作者仍然需要在最后特别说明，请务必先安装各种电缆，然后再用螺钉将主板固定在机箱中。相反，一旦将主板固定在机箱中，无疑很难连接各种电线。
