华硕主板的连接线方法,附图,怎么连接

ASUS主板的连接方法，图纸，如何连接和解决？-：已标记连接线，并将相应的连接线插入相应的引脚。 RESET SW：重置开关HDD LED：硬盘指示灯POWER SW：电源开关POWER LED +：电源指示灯正极POWER LED-：电源指示灯负极指示灯的正极通常为彩色线，黑线为负极，并且指示器的正负极错误都不会导致机器损坏。损坏，但指示灯不亮，请以其他方式插入。

如何连接华硕h87主板机箱电缆？谢谢-：主板跳线的连接方法1将电源开关电缆连接到电源开关电缆时，首先在机箱面板连接上找到标记为“ power sw”的两针插头，区分白色和棕色两种颜色，然后将其插入主板上标有“ pwr sw”或“ RWR”的插针。 2重置开关电缆用于热启动计算机...

插入ASUS a78显卡的插槽的：很容易找到，该显卡有一个长长的插槽。 PCI-E 16速接口位于CPU左侧

如何插入ASUS主板-：在这里您可以参考手册，视频等。USB AUDIA，只需将其插入主板！ -----接通8根电线以重新启动LED。对于新来的房东，建议先连接POWERSW（打开和关闭）！确认，连接电源线后，再连接其余部分！这是右上角的两条水平线！ -----------------------------------如果您真的不懂，请给我回电！！！

如何将电源线和引导线连接到ASUS H81-K主板-：主板上有徽标。 PWSW是电源设备，PWled是电源指示灯，RTSW是重置按钮，HDDLED是硬盘驱动器指示灯。如果找不到，请访问官方网站下载主板手册。这样，您还可以查看如何设置BIOS以对其进行优化。

ASUS主板电缆：对不起，我之前没有留下过。 ％20SE％20PLUS＆f_name = T4204_ASUS_MB_setup.zip＆f_type = 12＆os = 17这是主板驱动程序和主板手册下载，您可以从内部下载此“主板安装手册”。

如何插入此华硕主板。谢谢-：我为您标记了它。这更准确。只要您按照我上面所说的连接电线，就不会有问题。系统控制面板连接接头连接器和机箱。前面板主要使用以下内容：HD_LED读取硬盘数据指示灯RESET强制重启按钮PWR_LED（某些标记为PLED +和PLED—）电源指示灯PWR_BTN（某些标记为PWR和GND分别）您只需要启动按钮，请按住这些线程在机箱上，将它们与主板上标记的引脚进行比较，然后将其插入。

如何插入ASUS z97k主板以获取建议-：请参阅手册以进行插入：

如何插入ASUS主板B85G-：ASUS主板与机箱之间的主要连接如下。以上述方式完成连接后，即可正常打开计算机。

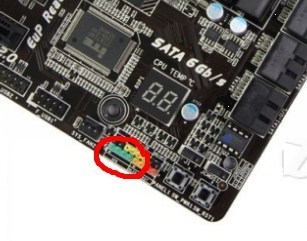

寻求Soyo A78主板的电源线连接图或教程。：您好：螺纹的黑色部分应印有字幕。通常，主板右下角有一排针脚，相应的标签印在PBC针脚附近。插入线为PWR，重启为RST，电源LED为PW_LED
