传输语音信号及报警信号的线缆主要是信号控制线

当前市场上，楼宇对讲系统中使用的大多数连接电缆是信号控制电缆（例如PVC护套软线RVV和屏蔽线RVVP），同轴电缆SYV-75系列电缆以及系统的要求。电缆用于传输语音，数据，视频和其他信号。同时，在楼宇可视对讲系统中，电缆的要求也以语音传输质量，数据传输速率，视频信号传输质量和速率等表示，连接的质量要求电缆很高。

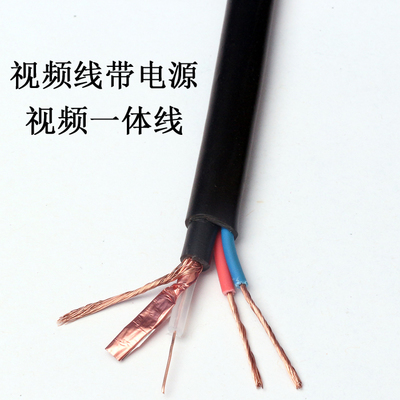

用于传输语音信号和警报信号的电缆主要使用4芯或更多芯的聚氯乙烯护套软电缆（RVV），同轴电缆SYV-75-5主要用于视频传输。如今，一些信号传输的新技术包括通过网络双绞线无需同轴电缆传输视频。如果系统为防止外部干扰或无法接地，则系统中使用的连接线必须为屏蔽线（RVVP）型屏蔽电缆。

直接按键式楼宇可视对讲系统的线路标准：每个室内机的视频，双向音频和远程解锁终端通过总线连接到VTO，但是每个呼叫线路分别直接连接到VTO 。联系。因此，具有这种结构的多户视频对讲系统使用更多的电缆：视频同轴电缆SYV-75-3或SYV-75-5，麦克风/扬声器/解锁电缆和4芯非屏蔽PVC保护包线（RVV）或屏蔽线（RVVP），电源连接线通常使用2芯PVC护套线（RVV），呼叫线使用2芯屏蔽线（RVVP）。

数字编码按钮式视频对讲系统通常用于有多个家庭的高层住宅建筑中。根据不同制造商的设备系统配置，连接电缆的标准也有所不同，但通常不提及系统的基本布线：主线包括视频同轴电缆（SYV-75- 3、 SYV-75- 5等），电源线（2芯聚氯乙烯护套软线RVV），音频/数据控制线（4芯屏蔽线RVVP），家用信号线（6芯屏蔽线RVVP）等。

大多数安装了楼宇可视对讲系统的住宅楼都配备了管理中心机，并且在社区墙的大门处安装了社区墙机，以使居民，管理中心和访客实现所谓的“三层”。方式调用”。这种联网系统的布线增加了单元门机，社区门机和管理中心机之间的网络线，通常包括视频同轴线（SYV-75- 3、 SYV-75- 5、 SYV -75 -7等）传输视频图像信号，使用4芯屏蔽线（RVVP）传输音频和控制信号等。

我上面说的是根据不同信号的传输选择不同的电缆进行单独的布线。随着电缆制造商的研发实力的增强，市场上也出现了一些适用于访问控制的功能齐全的视频对讲系统。所使用的集成电缆采用特定的处理结构，因此电缆芯组件包括用于传输视频信号的同轴线，用于传输音频信号的信号线，用于传输控制信号的信号线，用于传输功率信号的电源线等。 。，以便一次性布线以达到所需的效果，可以节省大量的工程设计，但是必须根据各种视频对讲系统设备的特定要求来生产电缆。
