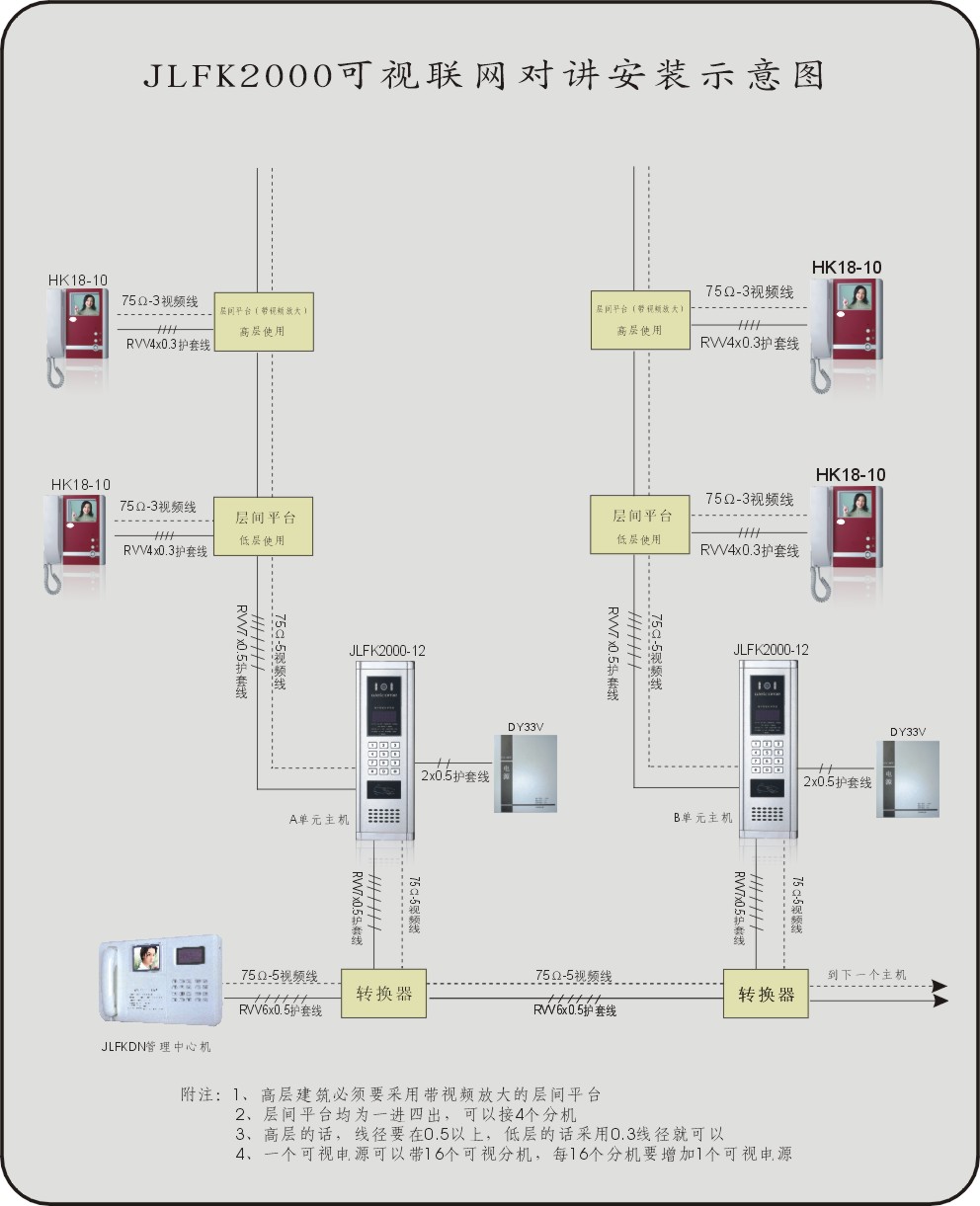

层间分配器在每一层的弱电竖井内挂墙安装

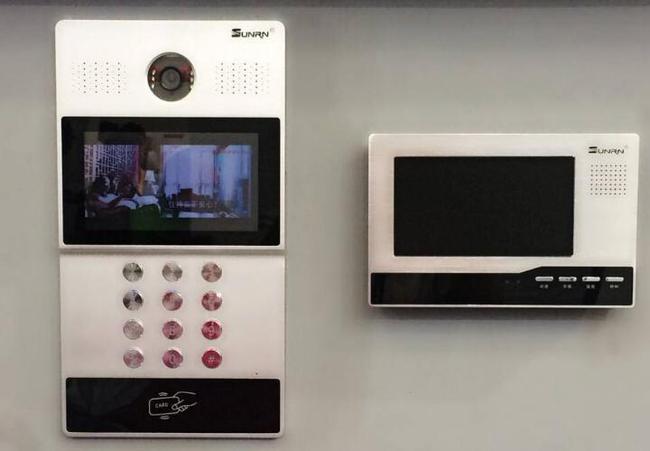

隐形直接按门电话

为了方便游客操作和使用，打电话给居民并与他们交谈，主持人采用了新型的不锈钢豪华门电话，提示清晰，操作方便，并且主持人直接安装在门口。单位。

层间分配器

每个楼层都使用楼层间分发器，以在系统解码，系统隔离等方面发挥作用，以确保系统的正常运行。每个层间分配器可以连接2-3个家庭。层间分配器安装在每层弱电流井筒的墙壁上，安装高度应距地面1. 4- 1. 5米。

室内主机

用于与访客交谈的按钮可以远程打开被盗的门。

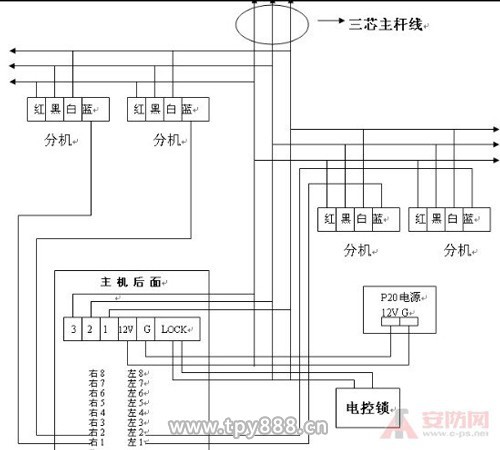

楼宇对讲系统图接线说明：

1。系统接线方法：3芯主极线+1条呼叫线3、 2、 1根线是系统主极线，与每个分机中的红色，黑色和白色字符位置连接，蓝色线为分机呼叫线路，将与关键位置对应的房间号的呼叫线路连接到家庭分机。

2。如果主机的扬声器太大或太小，可以调整主板上的VR2垂直电位器以满足要求。

建筑系统的结构

常见的楼宇对讲系统包括直按式对讲系统，数字对讲系统和可视对讲系统。楼宇对讲系统的结构如图1所示。它由一台主机，一个分机（每个家庭一个分机，图中仅象征性地标出两个分机），一个电控锁，一个电源盒和一个电源箱组成。连接系统。

整个对讲系统的工作过程是：电源箱为主机供电，内部有一个降压充电电路和一个电池。市电降压，整流和滤波后，对电池充电，并在市电故障时使用电池。提供电源。主体是整个系统的核心。它配备有电源控制电路，呼叫电路，对讲电路，视频电路，解锁电路等，它们通过呼叫线，发送线，接收线，视频线，解锁线，地线等连接。连接到用户的分机。要进入建筑物，访客首先按防盗门主机上的用户号码按钮，居民的分机振铃，然后居民摘机通过对讲系统和视频系统确认访客，然后按解锁按钮使主机能够进入防盗门的解锁电路动作会打开防盗门的电子控制锁。

1。直按式对讲系统

为主机上的每个家庭设置一个呼叫按钮，每个按钮通过一条呼叫线路连接到相应的家庭，如图1所示。直接按下居民呼叫按钮可以直接呼叫居民，这很直观且易于使用，但没有安全功能。这种类型的楼宇对讲系统的连接系统，除了发送线，接收线，解锁线和地线这四个共享线外，每个家庭还需要一个呼叫连接线。如果建筑物中有20户家庭，则需要一条呼叫连接线路。 20条电话线。这种呼叫系统的主机成本较低，但连接系统的成本较高，电路连接线路较多，连接复杂。

2。数字对讲系统

主机上有10个数字按钮，从0到9，并且内置了代码识别系统。每个家庭都设置有一组数字代码。输入家庭的密码以呼叫该家庭。如果您不知道家号，就无法打电话。某种机密性功能可防止用户无故受到干扰。此类对讲系统的所有用户都可以通过公用呼叫线路连接到主机。输入号码后，编码系统将在识别后呼叫相应的用户。这种类型的楼宇对讲系统主机成本较高，但连接系统的连接线路较少且成本较低。它只需要5条公用线：呼叫线，发送线，接收线，解锁线和接地线。

3。可视对讲系统

可视对讲系统分为直按式可视对讲系统和数字可视对讲系统。除了主机上设置的和分机上的显示设备外，系统还连接至上述1、 2型连接。除电缆外，还需要使用视频信号连接电缆或视频放大器。添加，并且每个用户需要为视频显示添加一个小的电源。
