主板短路怎么修主板电脑短路的一般维修思路【图解】

根据计算机用户的反馈，计算机开始正常工作并突然切断电源，但重新启动后发现计算机无法启动。现象：电源风扇没有旋转，并且主板上的灯亮了。初步判断：计算机主板由于电源故障而短路。失败，天哪！怎么办，不要惊慌。接下来，我将向您解释如何修复主板短路。

主板是安装在机箱中的计算机的最基本，最重要的部件之一。为了更好地使用，某些用户经常卸下母板并对其进行清洁。再次安装后，由于操作错误，主板短路。这确实是一个问题。接下来，编辑器将介绍主板短路修复技术。

如何修复主板短路

主板短路的常规维护思路：

⑴主板短路故障现象：插入电源，直接将电流拉至5A，将电压下拉至0V或接近0V，某些主板会有灼烧的异味。

⑵主板短路维修检测方法：

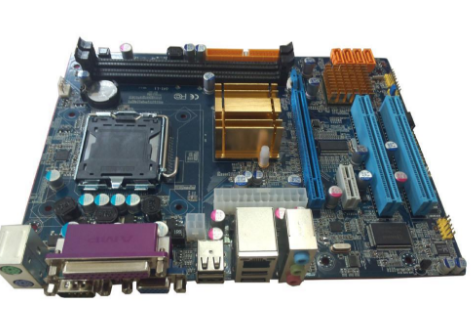

主板计算机插图1

1、首先，仔细观察主板组件上是否有变色和烧焦的迹象。

通常来说，当每个组件短路时，由于消耗大量电流，会导致组件发热太高并出现凸起或变色。组件是否烧毁。确定老化组件的功能和位置，然后分析损坏组件的原因。

通常有两个原因：①组件本身已损坏； ②由于下一阶段的短路，部件的负荷过大。判断合格后，更换好组件。

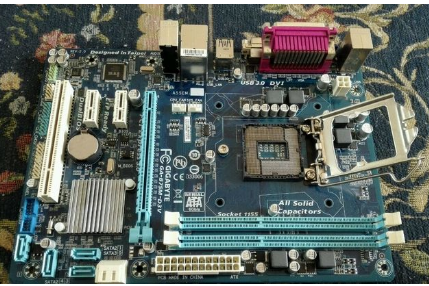

主板短路计算机图2

如果主板在更换后仍然短路，请继续往下看。

2、将稳定电源的电流阈值设置为较小的值，以防止过大的电流对主板上的其他组件造成损坏，或者防止过大的组件产生热量（烫手）的危险。

您可以先将稳定电源的电流设置为1A左右，然后插入电源，并用手轻轻触摸以找到加热元件，如果发现，请更换；如果找不到明显的元素，请增加电流并继续搜索。

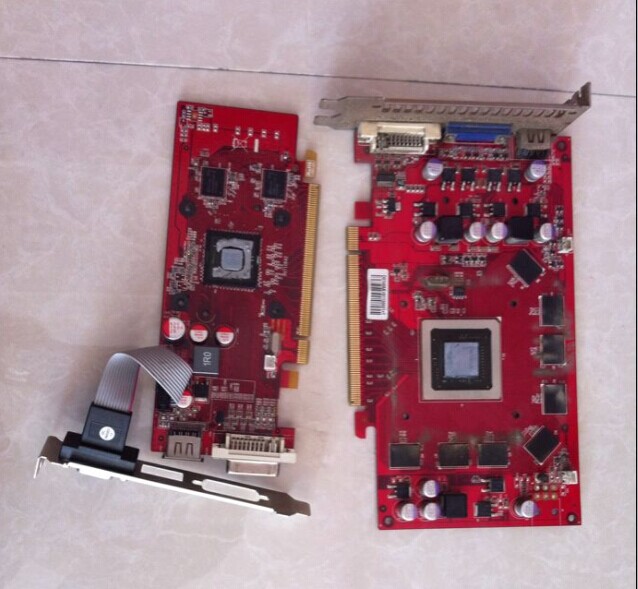

主板短路计算机图3

3、修理常见的短路组件。

⑴陶瓷电容器：

陶瓷电容器具有多层芯片结构。原理是两个带电导体彼此靠近，彼此绝缘并保持电荷。电容器的两端不能连接。陶瓷电容器损坏的故障现象是短路击穿。使用万用表测量0欧姆的电阻值。而且不会因电流增加而断开，始终保持短路状态，并会产生高温。从外观上可以看出，在触点的两端都有腐蚀痕迹。陶瓷的颜色变深或不均匀。通常，损坏主电源或公共端子上的滤波陶瓷电容器的可能性相对较高。

⑵高端和低端MOS管：

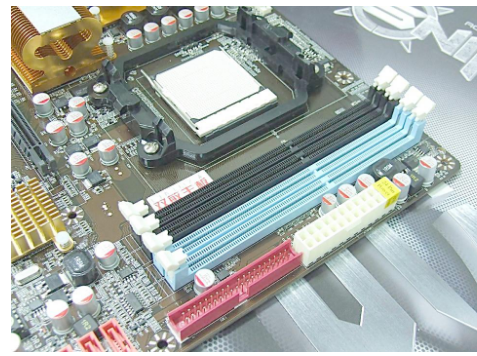

计算机主板计算机图4

电路中高端和低端MOS管的功能是DC-DC降压，可将适配器的电压转换为主板所需的各种电压。高端和低端MOS晶体管通常为N沟道（只有少量充电和放电芯片使用P沟道），损坏高端和低端MOS的现象是击穿现象。用万用表测量形成一条路径。常见原因是电源控制核心被淹没或损坏，从而导致MOS管的G极失去控制信号（如果没有电源芯片，则无法直接接通MOS管的电源，否则将直接导致故障和损坏）。损害）。如果遇到MOS管损坏的故障，则必须全面考虑故障原因，以防止MOS管在更换后短路，从而导致后续组件烧坏。

上面是计算机主板短路的原因和解决方法的详细介绍
