汽车主板短路是什么原因，怎么解决?(图)

主板短路怎么办

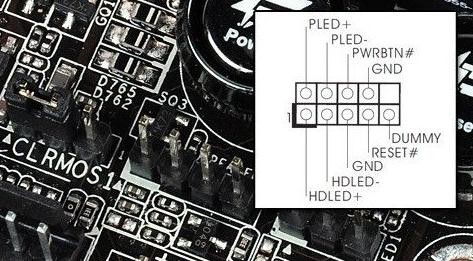

主板短路的原因是什么？如何解决？我们通常会卸下主板并进行清洁。当我们再次戴上它时，我们忘记了开关和复位按钮的插针是如何插入的。使用铜键将引脚插入该行。我把它扫了一下，看到有火花在闪烁，主板上再也没有动静了。

解决了主板短路问题：

根据对上述属片使主板上的开关引脚短路，否则不能移动。我卸下了电源，并用作者的良好电源替换了它，但故障仍然存在。

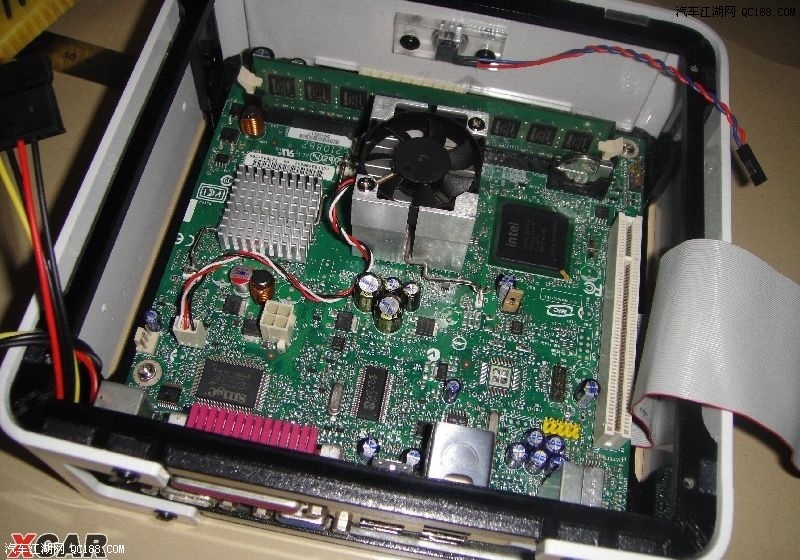

从机箱中卸下主板，卸下内存和CPU，然后使用“主板诊断卡”进行诊断。将“诊断卡”插入主板的扩展槽中以打开主板电源，但是“诊断卡”上没有任何反应。决定在主板上加电。主电源插头上的带扣的侧面有一条绿色的电线（其中一些是灰色的）。用黑色导线将其短接，将其接通电源。找到连接到主板背面绿色线的引脚，然后用镊子将其与黑色线旁边的引脚短路。打开电源时，“诊断卡”上的电源指示灯闪烁。乍一看，似乎是主板上的短路导致电源保护设备运行。

但是，主板太大而组件太多的地方呢？由于存在短路，因此其上层应该很热，并迅速连续连接两个引脚，并在数十次之后开始接触。在电源插头附近组件附近的主板上，我发现CET CEB6030L的管子摸起来很烫。似乎它已损坏或附近的组件短路。用烙铁将其移开，然后用万用表测量，发现它是好的。 CPU插槽附近有两根类似CET CEB6030L的管。似乎它们由一对调节CPU电源的电子管组成。遵循跟踪并找到小型集成块HIP6018BCB。如果它被烧毁和短路，则CET CEB6030L势必会变热。我使用烙铁和吸锡装置卸下了此集成块，然后在打开主板电源后，发现可以打开主板电源，并且CET CEB6030L不再发热。看来HIP6018BCB集成块真的不好用。

购买了相同型号的剪贴板。从废板上取下HIP6018BCB，然后将其焊接到朋友的主板上，然后打开主板电源。此时，“诊断卡”上的电源指示灯显示一切正常。安装CPU和内存后，按下电源开关，“诊断卡”上数码管的编号开始跳跃，从“ C1”跳到“ 03”再跳到“ 05”再回到“ C1”，然后循环开始。主板有多个故障。

打开“诊断卡”的手册，上面写着“如果继续重复进行1-5的制造测试，则可以获得8042的控制状态。”我找到了有关“ 8042控制状态”的信息，他们都含糊其词，以至于它与输入和输出有关。控制主板上的输入和输出的IC芯片是WinbondW83977EF-AW。主板已打开电源很长时间，并且根本不热。这样大的集成块会被打破吗？我不确定，但我决定尝试另一个。作者的电烙铁和锡吸盘无力拆卸这个集成块，所以我去找了一位朋友，他修理手机并从他的850热风焊台上卸下了芯片，然后将芯片焊接到了废板上。我再次安装了CPU和内存，然后连接了键盘和显示器，打开了电源开关，并在启动后成功进入了系统，并且正在运行的程序也正常。

主板短路故障也可以自行修复，只需要基本的电工知识和简单的设备（例如“主板诊断卡”）即可。尽管有必要保持计算机机箱内部的清洁，但建议您在清洁计算机机箱时不要轻易卸下主板进行清洁。如果仅用于除尘，建议您使用小刷子刷拭并吹灰。如果可能的话，可以使用手持式吸尘器对其进行清洁，以免造成不必要的麻烦。
