解决显卡与系统数据传输的瓶颈问题——台式机主板

接口类型是指用于将图形卡连接至主板的接口类型。图形卡的接口确定图形卡与系统之间的最大数据传输带宽，即瞬间可以传输的最大数据量。不同的接口可以为图形卡带来不同的性能，还可以确定主板是否可以使用图形卡。仅在主板上有相应的接口时，才可以使用图形卡。随着图形卡的发展，出现了诸如ISA，PCI和AGP之类的几种接口，并且可以提供的数据带宽也相继增加。使用下一代PCI Express接口的图形卡也将在2004年正式推出。届时，图形卡的数据带宽将进一步增加，以解决图形卡与系统之间数据传输的瓶颈问题。

图形卡1、 ISA接口的接口类型

ISA接口是基于ISA总线（工业标准体系结构，工业标准结构总线）的扩展接口，其颜色通常为黑色，比位于主板底部的PCI接口插槽长。它的工作频率约为8MHz，它是一个16位接口插槽，最大传输速率为8MB /秒。它可以与图形卡，声卡，网络卡以及所谓的接口卡和其他扩展卡一起插入。缺点是CPU资源太高，数据传输带宽太小，已经淘汰了插槽接口。目前，您仍然可以在许多旧主板上看到ISA插槽，而现在几乎看不到新主板上的ISA接口。

图形卡的接口类型2、 PCI接口

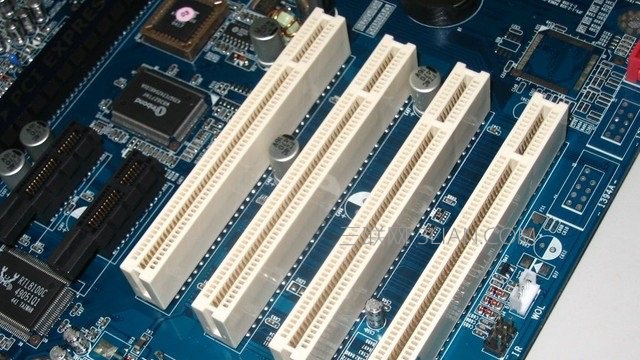

PCI是组件互连（Peripheral Component Interconnect）的缩写，它是目前个人计算机中使用最广泛的接口，几乎所有主板产品都具有这种插槽。 PCI插槽也是主板上插槽数量最多的类型。在当前流行的台式机主板上，ATX主板通常具有5到6个PCI插槽。较小的MATX主板也具有2至3个PCI插槽，显示了广泛的应用范围。

PCI是Intel于1991年推出的本地总线。从结构上看，PCI是插入CPU和原始系统总线之间的第一级总线。具体地，桥接电路实现该层的管理，并且实现上下层之间的接口以协调数据的传输。该管理器提供信号缓冲以支持10种外设并在高时钟频率下保持高性能。它提供了图形卡，声卡，网卡，MODEM和其他设备的连接接口。其工作频率为33MHz / 66MHz。

第一条工作在33MHz频率的PCI总线具有133MB / s（33MHz X 32bit / 8)）的传输带宽，基本上满足了当时处理器的发展需求。要求，1993年提出了64位的PCI总线，后来又提出将PCI总线的频率提高到66MHz，目前，32位，33MHz的PCI总线被广泛使用，并且64位的PCI插槽被广泛使用。更多应用程序用于服务器产品。

由于PCI总线的带宽仅为133MB / s，对于大多数输入/输出设备（如声卡，网络卡和视频卡）来说已经足够了，但不能满足功能日益强大的图形卡的需求。 。目前，PCI接口图形卡很少见，仅在较旧的PC上可用，制造商很少发布具有此类接口的产品。

图形卡的接口类型3、 AGP接口

AGP（加速图形端口），加速图形界面。随着显示芯片的发展，PCI总线越来越无法满足其需求。英特尔于1996年7月正式推出了AGP接口，这是用于显示卡的专用本地总线。严格来说，AGP不能称为总线。它与PCI总线的不同之处在于它是点对点连接，即连接控制芯片和AGP显示卡，但是我们仍然习惯上将其称为AGP总线。 AGP接口基于PCI 2.版本1规范并进行了扩展和修改，其工作频率为66MHz。

AGP总线直接连接到主板的北桥芯片，并且通过该接口，显示芯片直接连接到系统的主内存，避免了窄带宽PCI总线引起的系统瓶颈， 3D图形数据的传输速度，以及同时在视频内存中的情况下，如果内存不足，也可以调用系统的主内存。因此，它具有很高的传输速率，这是PCI等总线无法比拟的。

由于数据读写的流水线操作，减少了内存等待时间，大大提高了数据传输速度；它的数据传输频率为133MHz或更高；地址信号和数据信号分开，可以提高随机存储器的访问速度。并行操作允许AGP显示卡访问AGP内存，而CPU访问系统RAM。显示带宽不与其他设备共享，从而进一步提高了系统性能。

AGP标准，当使用32位总线时，有两个工作频率分别为66MHz和133MHz，最高数据传输速率为266Mbps和533Mbps。但是，PCI总线的理论最大传输速率仅为133Mbps。目前，在规格最高的AGP 8X模式下，数据传输速度已达到2. 1GB / s。

AGP接口的开发经历了以下阶段：AGP 1. 0（AGP 1X，AGP 2X），AGP 2. 0（AGP Pro和AGP 4X），AGP 3. 0（AGP 8X） ，其传输速度也从最早的AGP 1X的266MB / S带宽发展到AGP 8X的2. 1GB / S。

图形卡1) AGP 1. 0（AGP 1X，AGP 2X）的接口类型

1996年7月，AGP 1. 0图形标准问世，分为1X和2X模式，数据传输带宽分别达到266MB / s和533MB / s。

此图形接口规范是在扩展和增强后基于66MHz PCI 2. 1规范形成的。其工作频率为66MHz，工作电压为3. 3V，基本满足一段时间的显示要求。设备与系统之间需要数据交换。该规范中AGP的带宽非常小，现已被淘汰，只能在前几年的旧主板上看到。
