上DDRII667的内存怎么样？如何选择CPU，内存？

我应该选择哪一个是533还是667？ CPU与内存之间关系的详细说明

最近，我从网民那里读到一些有关CPU问题的问题，例如前端总线533和667之间的距离有多大，T2050（前端总线533MHZ）上的DDRII667内存如何？ ……提出这些问题的网民应该对CPU前端总线，FSB，主频率以及与内存频率的关系了解不多，所以我想写这篇文章，以便更多的朋友可以理解这一层。关系，知道如何选择CPU，内存！

我们知道计算机有许多配件，并且不同的配件具有不同的速度。在28 6、 386和早期的486计算机中，CPU速度不太高，并且保持与内存相同的速度。后来，随着CPU速度的快速提高，由于其电气结构，内存无法达到CPU的最高水平（即使内存现在达到40 0、 533，也与几Gs的速度相比根本不算什么） CPU的内存）（一级），因此内存和CPU之间存在速度差异。这时，提出了CPU频率，乘法器和FSB的概念。顾名思义，FSB是CPU外部的频率，即内存的频率。 ，CPU以该频率与存储器通信。 CPU的主要频率是CPU内部的实际运行速度。主频率肯定高于外部频率，该频率是一定倍数。该数字是倍频。例如，您从计算机垃圾桶中挑选了一个废弃的INTEL 486 CPU，上面印有486 DX / 2 66。 486 CPU的主频率为66MHZ，而DX / 2则为频率的2倍，因此CPU的FSB计算为33MZ，这是内存的工作频率，也是前端的频率。公交FSB。因为CPU通过前端总线与内存进行通信，所以内存的工作频率（或FSB也可以）就是前端总线的频率。垃圾场中的486 CPU的前端总线频率为33MZ。这种前端总线结构在486（58 6），Pentium 2、 Pentium 3之后一直延续到Pentium，例如，奔腾3 933MHZ CPU，FSB 133，这意味着它的前端总线是133MHZ，内存的工作频率也是133。

在奔腾的4年中，内存和CPU的工作模式发生了变化，并且前端总线的概念变得有些复杂。奔腾4 CPU采用四泵浦（并发4次）技术，该技术允许系统总线在一个时钟周期内传输数据4次，即传输效率是原始数据的4倍，相当于使用4个原始数据。前端总线来联系内存。当FSB仍为133MHZ时，前端总线的速度提高了4倍，变为133X4 = 533MHZ。当FSB升至200MHZ时，前端总线变为800MHZ，因此您将看到533前端总线和800前端总线的P4。 P4，就是这样。它们的实际FSB只有133和200，但是由于人们保留了旧的概念-前端总线是FSB，因此他们习惯使用了这样的名称：P4具有533 FSB和P4具有800 FSB。实际上，称为533前端总线或533 FSB的P4更合适。

那存储器的情况呢？ FSB与前端总线不完全相同。 FSB是否也等于内存的频率？内存已发展为DDR。与原始数据相比，在一个时钟周期内可以传输两倍的数据。 DDR是DOUBLE DATA RATE的缩写，表示数据传输速率加倍。在133MHZ的FSB下，DDR的传输速度为266。当FSB增加到200MHZ时，DDR的传输速度为400。这就是DDR266内存和DDR400内存的含义。

再次查看FSB，内存频率和CPU前端总线之间的当前关系。在先前的P3中，FSB为133，存储器的频率为133，CPU的前端总线也为133。这三个是同一件事。现在P4的CPU在133的FSB下，前端总线达到533MHZ，内存频率为266（DDR26 6）。出现了问题。前端总线是CPU与内存之间的桥梁。这时，P4的前端总线达到533，并且内存只有266速度，内存比CPU的前端总线慢一半，从理论上讲，CPU有一半的时间等待数据从内存传输到处理数据，这相当于内存将CPU拖回原处，确实如此，现有的845和848主板都是这样，因此提出了双通道内存的概念。内存使用两个通道一起工作并提供数据，这相当于两倍的速度，两个DDR266具有266X2 = 533。该速度恰好是P4 CPU的前端总线速度，没有任何障碍。 FSB增加到200，CPU前端总线变为800，两个DDR400存储器形成一个双通道，一个nd的内存传输速度也是800。所以要玩P4嘛，必须使用双通道内存（当然，这是DDRII出现之前的情况）。 865以上的主板提供此功能。但是845和848主板没有双通道存储功能。

我刚刚谈到了INTEL P4的FSB概念。其竞争对手AMD的CPU是不同的。

旧的462针AMD CPU使用ev6前端总线，相当于前端总线的两倍，即当FSB为133时，AMD 462引脚CPU的FSB为266，并且恰到好处地使用DDR266内存来匹配它。如果使用两个DDR266创建双通道，尽管内存的传输速度为533，但对266 FSB的影响很小，因此双通道内存对CPU的帮助不大。

新的AMD 754/939 64位CPU具有一个内部内存管理器（以前该内存管理器位于主板核心中），因此AMD 64位CPU的FSB频率与该处理器的实际频率相同。 CPU。

表示前端总线。在533板上使用U 800时，该U将在533状态下使用。DDR400仅是DDR266的速度。

前端总线（FSB）频率（即总线频率）直接影响CPU与内存之间直接数据交换的速度

CPU频率=总线频率*乘数

FSB和前端总线（FSB）的频率之间的差异：前端总线的速度是指数据传输的速度，而FSB是CPU和主板同步运行的速度

因此带有FSB 533的主版本应该可以工作！

fsb是速度。这取决于总线频率

FSB（前端总线）前端总线

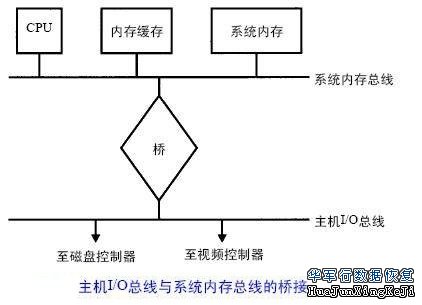

在PC中，一台设备和另一台设备通过系统总线（Bus）传输数字信号。 CPU可以通过前端总线（FSB）与内存，图形卡和其他设备进行通信。 FSB频率越快，处理器每单位时间获取的数据越多，处理器利用率就越高。

前端总线的频率直接影响CPU和内存之间直接数据交换的总线速度。由于使用了特殊技术，CPU和内存之间存在的总线（CPU通过北桥的内存管理器与内存交换数据）可以在一个时钟周期内完成2甚至4次传输。频率增加了几倍。 （即CPU外部频率的倍数。）

Intel和AMD在FSB上使用不同的技术。

Intel FSB频率= CPU FSB * 4

例如：2. 4C FSB频率为200MHz，FSB频率为800MHz

AMD FSB频率= CPU FSB * 2

例如：Athlon XP 2500+（Barton）FSB 166MHz，FSB频率333MHz。

FSB带宽表示FSB的数据传输速度，以MB / s或GB / s为单位。

FSB带宽= FSB频率* FSB位宽/ 8，现在FSB位宽全部为64位。

例如：P4 2. 0A：FSB带宽= 400MHz * 64bit / 8 = 3. 2GB / s。

通过以上一系列文本描述，我相信您应该了解这些概念^ _ ^现在，我将以笔记本为例，为您提供更生动的解释。我的笔记本电脑是HP V3172TU，CPU是Core T2050（前端总线53 3），内存是HY DDRII667。假设我的内存是DDRII533，它将与CPU前端总线同步。虽然我的内存是DDRII667，但由于T2050的CPU前端总线是533，所以内存只能以266MHZ的频率工作，无法达到333MHZ的频率。如果此时更换T2500 CPU，并且前端总线达到667MHZ，则该DDRII667内存可以以333MHZ的速度全速运行并发挥其最大性能，这样，朋友应该充分了解它^ _ ^

从上图可以看到，我的DDRII 667内存的实际工作频率为266MHZ，这是DDRII 533的标准频率。

此外，对于某些朋友来说，533和667之间的差距有多大？根据测试，在使用相同CPU的情况下，DDRII 533和667之间的差距介于5％和10％之间。这个差距非常大，因为双通道带来的性能提升约为5％。

我希望这些东西对每个人都有帮助！ ^ _ ^

另一个注意事项：如果您重印ZOL论坛或您自己的文章，请珍惜ZOL论坛和您自己的工作成就，并从ZOL产品论坛转移名称。请勿使用儿科PS方法在图片上切出ZOL LOGO。说这是自己的，很强的BS这种行为，去年流行的一句话：人们不能无耻地做到这一点。谢谢您的合作！
