Fusb1实例图示及对应接线图：联想音频的前置问题

联想主板接线图

F usb1示例图标和相应的接线图：

F usb2示例图标和相应的接线图：

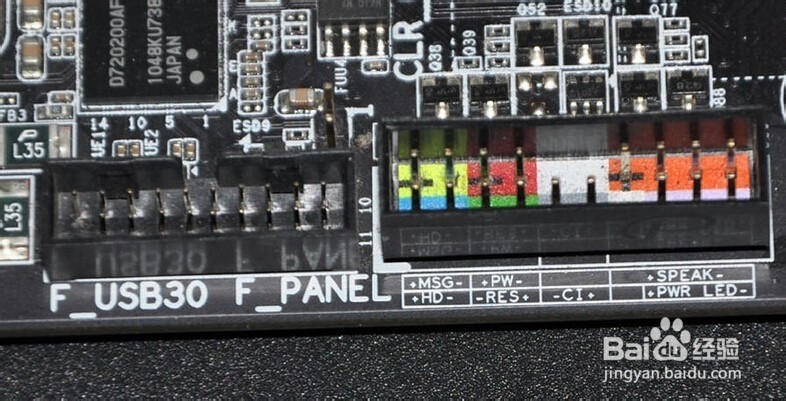

F usb3示例图标和相应的接线图：

联想主板13针前置音频示例图标和相应的接线图：

联想的最新主板和较旧的主板具有符合联想自身标准的音频接口，而旧型号则为7针音频。

新型号为13针音频

相关照片：老式照片不拍摄屏幕截图。

让我们看一下现有普通机箱的音频线。普通的散装7针电缆大约有几种类型。

全套7针音频线

用于普通批量7针接线的带有不同标签的图片

那我们如何使用普通的情况来完成联想音频1的前端问题，首先要讨论普通的7针连接

联想G31主板接口定义和准系统设备

市场上各种机箱的前音频面板接线大致分为四种类型：标准7线接口，简化的7线接口，5线接口和4线接口。对于带5线和4线接口的面板，由于制造不符合标准，即使连接后也无法形成正常的回路，后部也无法正常发声。对于这种面板连接，前后音频可以正常使用，因为它无法实现。大声说，我在这里不再谈论。

现在看一下市场上普通盒的音频电缆的标签：

BIOSTAR的两个前置音频接口和相应的接线方法：第一种，14针接口

标准7线制连接：

1 ----麦克风输入2 ----- GND

3 ---- MIC POWER 4 -----没有连接

5 ---- LINE OUT FR 6 ----- LINE OUT RR

7 ----无连接8 -----空

9 ---- LINE OUT FL 10 ---- LINE OUT FR

11 --- 12关闭13-14关闭

简化7线连接：

1 ---麦克风输入2 --- GND

3 --- MIC偏置4 ----请勿连接

5 --- SPKOUT-R 6 --- SPKOUT-R

7 ----没有连接8 ----空

9 ---- SPKOUT-L 10 ---- SPKOUT-L

11 --- 12关闭13-14关闭

第二种类型的10针接口

前部音频接口的位置如下：

注意：当用户将连接器连接到PC的前置音频输出时，此时不输出后置音频！

补充2：前置USB接口

如今，大多数计算机机箱都具有前置USB端口。在这个USB设备变得越来越丰富的时代，这极大地方便了我们。您是否看到计算机机箱前面板具有US B接口？可以使用吗？电子市场中内置的许多计算机（即使有的话）都是充耳不闻的家具。原因很简单。商家曾经用来连接前置USB端口，但是每个主板的接口都没有统一的标准。他们经常连接错误的USB设备和主板，然后再也不敢连接正面USB。 USB接口。

实际上，连接前置USB接口并不难。我已经为其他人成功连接了计算机的正面USB接口。接下来，我将带上新安装的爱情手机，并逐步介绍如何连接到前置USB接口。作者的主板是技嘉8PE800 I845PE主板，主板上有6个USB 2. 0端口。除了主板随附的两个USB端口外，其余四个USB端口需要从主板上的两个插座中引出。 （图片1），带有两个后方USB端口的挡板随主板一起提供（图片2），连接起来更方便，只需将其直接连接到插座即可。您不必担心反向连接，因为没有反向连接。上排连接器有5个插针，下排仅连接器

共有4个插针，而第5个插针处于阻塞状态，因此不能反向连接（图3）。主板上其余的插槽当然也连接到了两个前置USB端口。

例如，Century Star 7103（Century Star机箱）随附用于连接正面USB接口的说明手册。上面描述了主板上四个通用USB接口的布置。按照此主板和机箱说明进行操作。你可能会头晕。为什么每个引脚的名称都不相同？这是许建立错误连接的主要原因。 USB端口的排列不仅不同，而且每个引脚的名称也不同。

这种情况的说明手册写得很好，每个引脚的名称都不同：

USB电源（VCC，POWER，5V，5VSB，U0VCC）线为红色

USB数据负极电缆（DATE2-，USBD2-，PD2-，USBDT2-，U0DA-）线为白色

USB数据正线（DATE2 ＋，USBD2 ＋，PD2 ＋，USBDT2 ＋，U0DA ＋）为绿色

USB接地线（GND，GROUND）为黑色

这是USB的所有接线，并且有一个与上述类似的USB，只需在USB数据正负线名称中的数字上加1，以显示与第一个USB接口的区别。

总而言之，这实际上非常简单。前两个USB接口有8条线，每个USB接口需要4条线。通常，主板上有两行USB端口，一行是USB端口。将红线连接到USB电源，白线（带有“-”符号）连接到负极USB数据线，绿线（带有“ +”符号）连接到USB数据正极，最后连接黑色接地线。请注意，连续连接的两条USB正极和负极数据线上的编号必须相同。如果遵循上述方法，则最下面的行是确定的。最好在连接后再次检查，看看所连接的线的颜色排列顺序是否与主板随附的背板的USB接口一致？这个完成了！从左到右的颜色：红色\白色\绿色\黑色。

普通主板的前置音频接口AUDIO是根据英特尔®I / O面板连接规范设计的。引脚定义（音频）如下：

1，AUD_MIC前面板麦克风输入

2、 AUD_GND模拟音频电路的接地线

3、 AUD_MIC_BIAS麦克风电源

4、 AUD_VCC为模拟音频电路提供经过滤波的+ 5V电源

5、 AUD_FPOUT_R前面板右声道音频信号

6、 AUD_RET_R前面板右声道音频信号返回

7、 HP_ON保留供将来的耳机放大器电路使用

8、关键空引脚

9、 AUD_FPOUT_L前面板左声道音频信号

1 0、 AUD_RET_L前面板左声道音频信号返回

AUDIO的十针设计可以应用于带有功率放大器和扬声器的高端机壳，也可以应用于普通机壳的前置耳机插孔。由于第4针用于为功率放大器提供+ 5V电源，因此，在连接到普通机箱的前置耳机插孔时，请勿将任何导线连接到第4针，否则主板和耳机会被烧毁。

如果未使用前置音频插孔，则必须使用跳线帽将5、6、9和10引脚短路，以便将输出信号传输到后置音频端口。否则，背面的Line-Out音频接口将无法工作。

当前机箱正面耳机插孔的类型和连接方式：

一、基本是根据英特尔®I / O面板连接规范设计的，并提供7条连接线：

此前置音频插孔的耳机插孔有一个弹簧开关，左声道和右声道还有另外两个连接可以返回母板（LINE OUT RL和LINE OUT RR）。对于这种耳机插孔，背面的音频输出插孔用于连接扬声器，而正面的插孔用于连接耳机。使用前部插孔连接耳机时，背面的扬声器会自动断开连接，拔出耳机时，它们会自动连接至扬声器。

7条线与主板的前音频接口JAUD1之间的连接如下：

MIC IN（MIC IN）————————>①

地线（GND）————————————>②

MIC POWER ——————>③

面板右声道输出（LINE OUT FR）——————>⑤

面板右声道返回（LINE OUT RR）———— >>

面板左声道输出（LINE OUT FL）————>⑨

面板左声道返回（LINE OUT RL）————>⑩

[请注意：

？连接了AUDIO的麦克风，MIC IN连接到了引脚1，MIC POWER连接到了引脚3。如果连接反向，则麦克风将没有输入或音量会变小；

？必须连接到地线，必须连接到引脚2； 1

？引脚5、 9连接到左右声道输出，引脚6、 10连接到左右声道以返回。 ]

二、有关其他类型的连接线，请参考以下（5条连接线）连接方法：

MIC POWER ----连接到麦克风的电源

MIC IN ---------连接到麦克风输入

LINE OUT L -------连接左声道输出

LINE OUT R ------连接右声道输出

四针插头的状况如下：

MIC --1■■2 --- G

空--3■■4 ---空

R --5■■6 ---空

空--7■端口8 ---空

L --9■■10 ---空

已解决主板音频调谐电缆需要两个跳线

不需要跳线
