如果插了一个4pin风扇，那么走的就是PWMMode

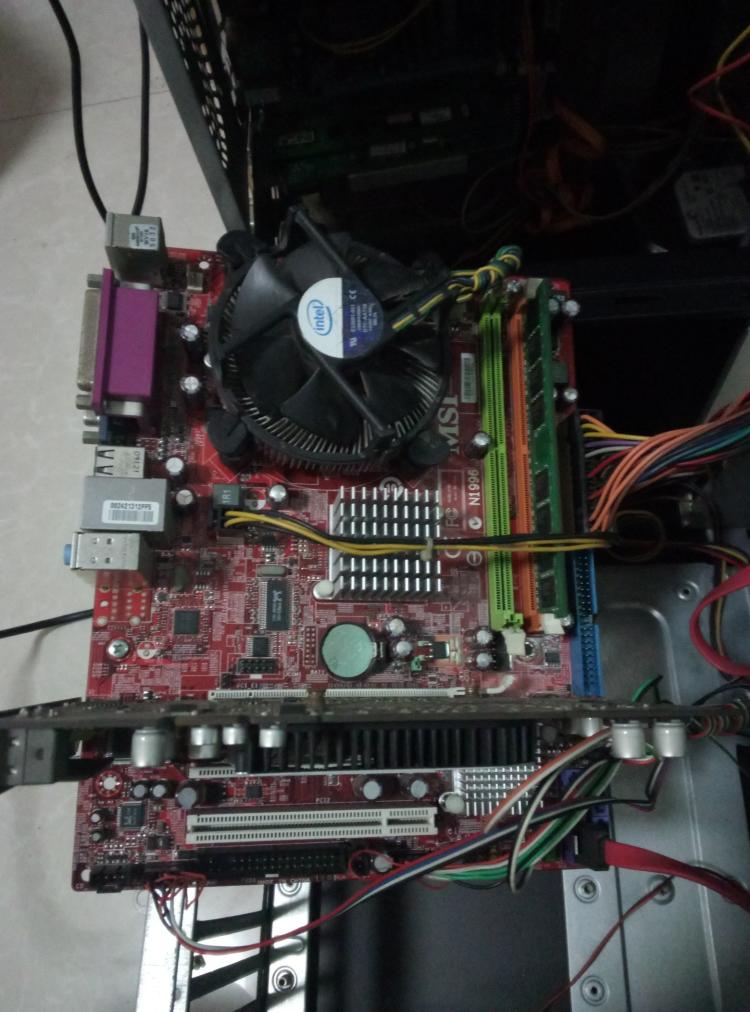

风扇通常为2、3、4针。

2针接地电源；

3pin地面电源速度传感器；

4针接地电源转速感应PWM调速。

从理论上讲，这些风扇可以混合使用（2针要求主板不在乎速度），也就是说，可以将234针风扇和234针主板接口混合使用，并提供3 * 3 = 9的组合。

2pin和3pin也可以调节速度，而不是使用PWM信号来调节速度，而是直接调节“电源”引脚的电压。通常，对于4针风扇，该针的电压恒定为12V。

对于2pin和3pin，此“电源”引脚的电压可以由主板（由主板支持）主动降低，因此风扇速度也将降低。对于4针PWM风扇，仅通过PWM信号调整速度，“电源”始终为12V。

我搜索了ASUS的BIOS文档，并查看了其中的风扇控制选项。有4个选项：

自动，PWM模式，直流模式，已禁用。

如果插入了4针风扇，则它处于PWM模式，这意味着电源为12V恒定，并且速度通过PWM信号线进行调整。

如果插入了3针风扇，则它处于DC模式，这意味着电源电压将根据需要从5V更改为12V，并且风扇还将改变其速度。

如果插入2针风扇，则估计您将选择“已禁用”。我不知道您是否可以自行设置电源电压。如果可以的话，那是最好的。如果不是，则风扇以最大速度运行。

此汽车更有趣。看来您可以确定是插入了3pin风扇还是4pin风扇。您可以找到本文档4_Wire_PWM_Spec.pdf，该文档指出PWM引脚中有一个内部上拉电阻。您可以使用它来检查引脚是否存在，并确定您是3pin还是4pin。这是更高级的。该上拉电阻的主要功能应该是：当风扇仅插入2针的主板上时，风扇将以最大速度旋转，因为PWM被上拉并且恒定的高电平对应于最大速度。

3针风扇通过集线器转换为4针。如果主板没有DC模式，则需要这样的东西。换句话说，根据主板的PWM信号，风扇电源引脚上的电压被调制。等效于使用此集线器来实现DC模式的功能。

说到这一点，问题就不存在，只要有更高级的主板，您就可以直接将3pin风扇插入主板的4pin接口，这样问题就可以解决。例如，上面提到的华硕BIOS默认情况下该选项必须为“自动”，只需将其插入并使用即可。

扩展，您可能会想到一些奇怪的情况。

PWM模式，3针风扇。风扇始终处于最大速度，并且主板输出的PWM信号被完全忽略。 （主板可能很困惑，为什么我要更改占空比，而速度却没有变化？）

DC模式，4针风扇。风扇通常像3针调速风扇一样使用。 PWM功能浪费了，速度响应，调节线性度，0速度等功能都不好。

华硕主板的同志可以尝试一下。估计性能是这样的。
