拆下散热片就可以看到华硕RT-AC86U路由器

全文浏览

华硕RT-AC86U路由器的拆卸

拆卸ASUS RT-AC86U路由器并不困难。唯一的困难是固定螺钉隐藏在背面的标签下面，并且前面板上的带扣有点紧，但是对于有经验的玩家来说，这没什么大不了的。只需拆卸路由器便会失去保修，因此普通玩家无需这样做。

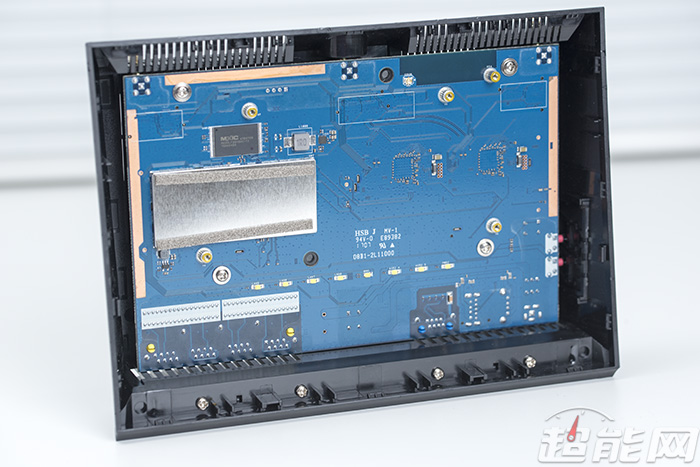

ASUS RT-AC86U路由器的内部结构可以说和以前一样整洁。打开前面板后，我们看到的实际上是路由器主PCB的白色表面。银白色铝金属板是the刨机的辅助散热板。硅胶和螺钉固定在PCB上。

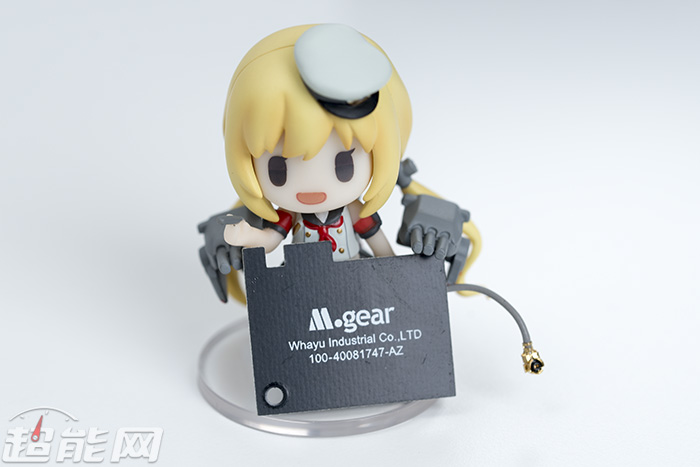

在顶部我们可以看到路由器的内置天线，该天线由独立的PCB制成

卸下辅助散热器后，您可以看到路由器的主要芯片都布置在PCB的正面

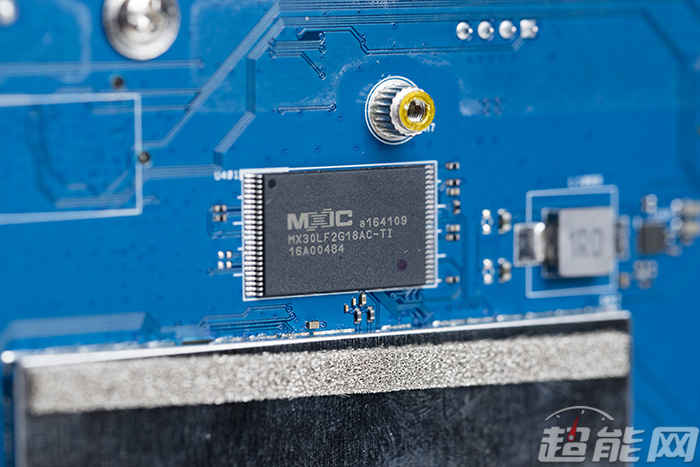

路由器的闪存芯片来自Macronix，型号为MX30LF2G18AC-TI，容量为2Gbit（256MB），这意味着路由器具有足够的空间来安装各种插件，以扩展其功能。派对固件。

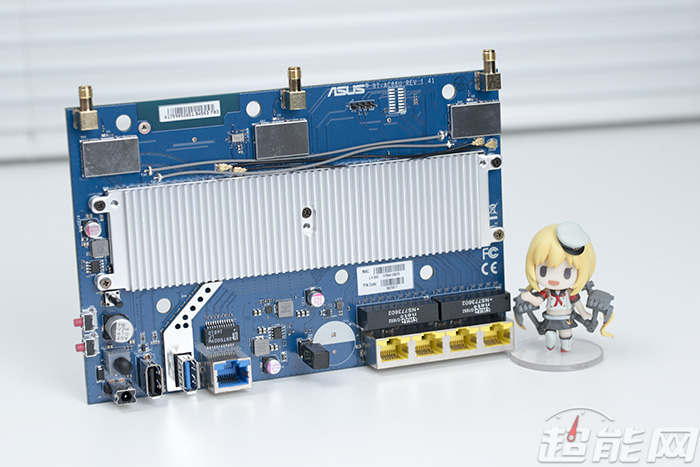

从路由器PCB的正面，我们还可以看到铝制散热器。该散热器通过导热管直接连接到路由器的主芯片，并与EMI屏蔽框架配合使用以屏蔽干扰。这也有利于芯片散热。

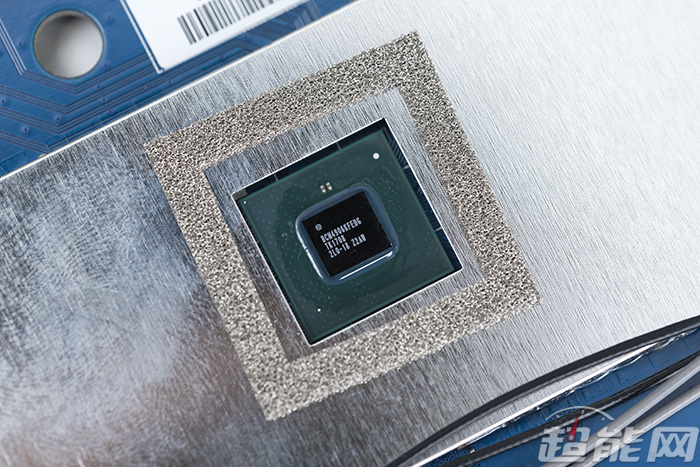

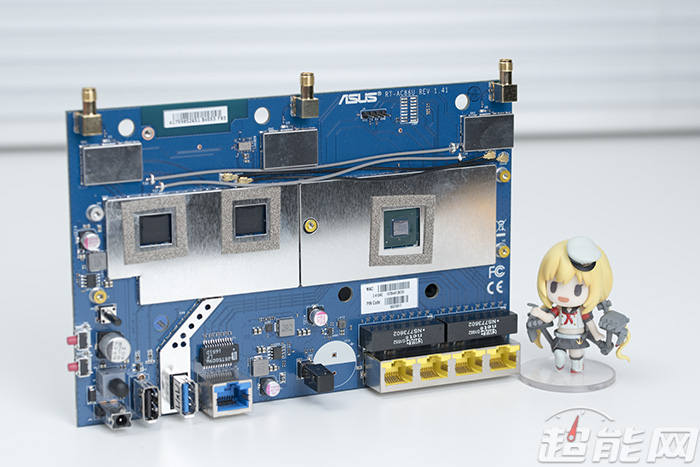

卸下散热器，您可以看到路由器的主芯片

华硕RT-AC86U路由器基于Broadcom BCM4906处理器，这是一款主频为1. 8GHz的双核处理器，基于28nm工艺，采用Cortex-A53架构，在以下领域非常强大：路由器的存在。除了这种功能强大的处理器之外，RT-AC86U还配备512MB内存，因此其可玩性可以说是相当高的。

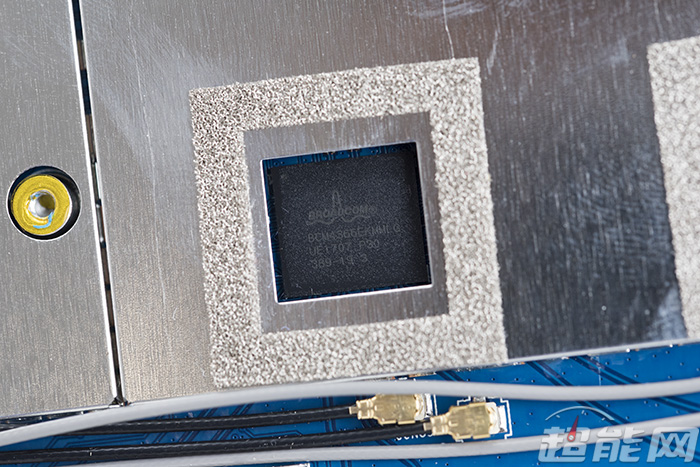

路由器的5GHz频段和2. 4GHz频段WiFi网络都使用BCM4366芯片，该芯片基于Cortex-A7架构，主频率为800MHz，并支持4x4 MU-MIMO和80MHz带宽NitroQAM（1024 -QAM）模式，通过PCI-E通道连接到处理器。
