主板电源线接法图解，值得收藏！（收藏）

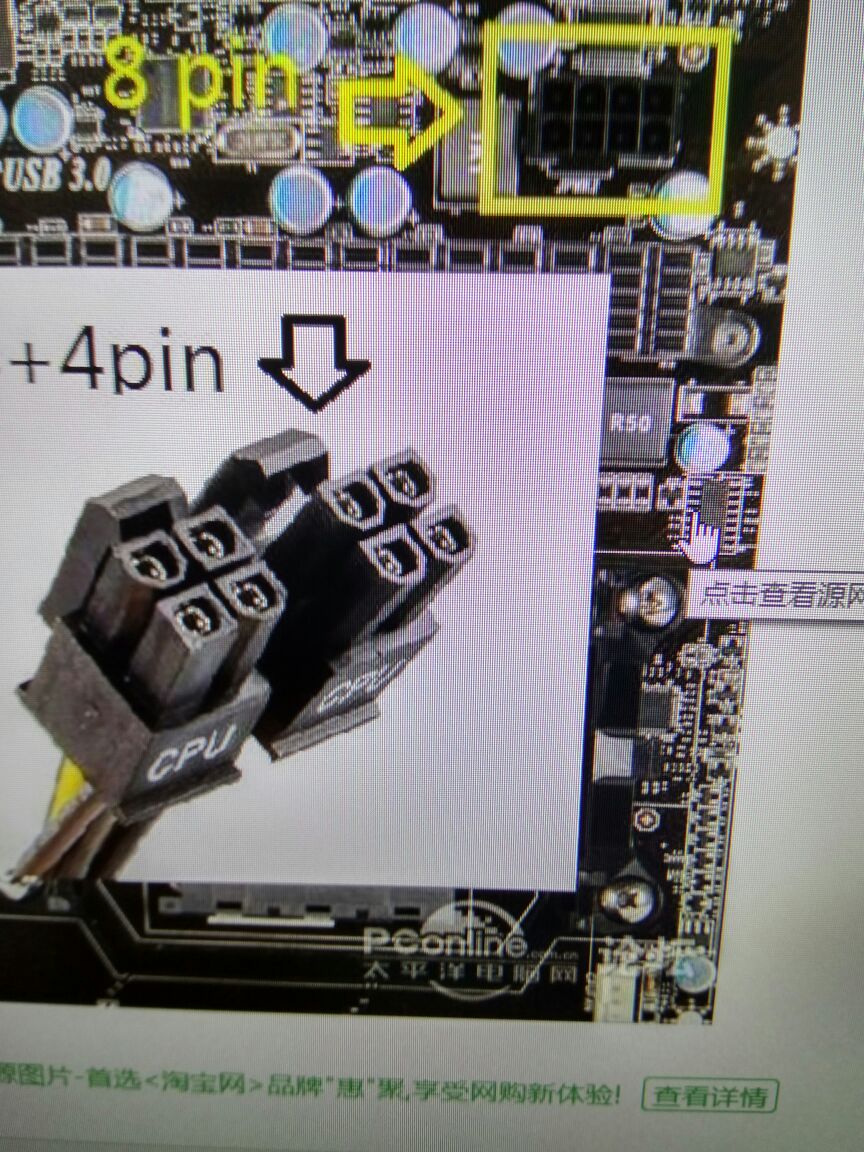

主板电源线连接图一、了解主板的电源接口图和详细的安装过程。在主板上，我们可以看到一个矩形插槽，该插槽是电源为主板供电的插槽（如下图所示）。目前，主板电源接口主要有24针和20针两种。 -别针。在中高端主板上，一般采用24PIN主板电源接口设计，低端产品一般为20PIN。无论是否使用24PIN和20PIN，插入方法始终为同一主板上的24PIN电源接口。 1主板上的20PIN电源接口。主板电源上的24PIN接口。主板的电源接口采用防呆设计。只能根据正确的方法插入它。仔细观察将发现它。主板电源接口的一侧有一个凸起的插槽，电源的电源接口也采用嵌入式设计。这种设计的优点是防止用户向后插入2windowsxp电源管理，另一方面，两个接口也可以更牢固地安装在一起二、了解CPU电源接口的详细安装过程为了向CPU提供更强大，更稳定的电压，当前主板提供了一个接口，供CPU单独供电（有4针，6针和8针），如下图所示： 3主板上的12V四针电源接口，可为CPU提供独立的电源。主板上CPU电源的4针，6针和8针接口安装方法也相同。简单，接口与为主板供电的插槽相同，并且还采用防呆设计，易于安装。 三、了解SATA串行图形SATA设备的安装SATA串行由于其更高的传输速度而逐渐取代了PATA。并行端口已成为当前的主流。目前，大多数硬盘采用串行端口设计。由于SATA数据线的设计更加合理，因此为我们提供了4的安装便利。接下来，让我们了解一下主板上SATA接口的上述两张图片。它是主板上提供的SATA接口。一些朋友可能会问，两块主板上的SATA端口的“外观”不同。四周设计有保护层，对界有良好的保护作用。此设计通常用于主要品牌的主板上。 SATA接口的安装也非常简单。界面采用防呆设计和方向。相反，它根本不能插入。细心的用户可以仔细观察接口设计，还可以查看如何连接。另外要注意的是，SATA硬盘的电源接口也与普通的四针梯形电源接口不同。以下图片是SAT。 A电源接口与普通的四针梯形电源接口进行了比较。 6SATA硬盘驱动器电源接口端口四、了解PATA并行端口图并行端口设备安装普通的四针梯形电源接口PATA并行端口目前在主板上还没有消失，即使它不支持并行端口Intel 965芯片组，主板制造商还提供了额外的芯片来支持PATA并行端口。这是因为当前大多数光盘驱动器仍在使用PATA接口。我相信每个人都熟悉PATA并行端口。参见下图：7主板上两个PATA接口的安装方法也很简单。参见上图的PATA界面的外部中间部分。 PATA数据电缆中是否有间隙？ PATA数据线一侧的中间还有一个突出部分。正确组合两部分后，可以顺利插入两部分。方向相反，无法安装。这也是一个防呆设计。有些主板也会看到类似上图所示的接口。它看起来与并行PATA接口相同，但略短一些。这是软盘驱动器的数据线接口。尽管目前使用软驱的人并不多，但它在某些主板上。您仍然可以看到主板上提供的正面USB接口，如下图所示：上图是主板上提供的正面USB接口。上图是一个示例。有两组USB接口，每组可以连接到两个USB接口。有两个USB端口，即USB 4、 5和USB 6、 7端口。机箱的前面板上总共可以扩展四个USB端口（当然需要机箱）。通常，机箱仅提供两组前端。上图是机箱前面板上的正面USB连接线，其中VCC用于供电，USB2-和USB +分别是USB的负极和正极端口，并且GND接地将电缆连接到USB接口时，必须参考主板手册并仔细进行比较。如果连接不正确，很容易导致主板烧毁。下图显示了主板和USB接口的详细连接方法。为了方便用户安装，很多主板都是USB的，接口设置非常人性化，如下图所示：10如您所见，上图中的USB接口在某种程度上类似于USB的设计。 PATA界面。它采用防呆设计方法。您只能按正确的方向插入USB接口。如果方向错误，则无法连接，大大提高了工作效率，避免了由于连接错误而烧毁主板的现象。 六、知道主板上的扩展前置音频接口。现在在主板上提供了安装过程。带有集成音频芯片，并且性能可以完全满足大多数用户的需求，因此我们不再需要单独购买。为了方便用户使用，当前的大多数情况下，除正面USB接口外，还具有音频接口。它也已被移植到机箱的前面板。为了使机箱前面板上的麦克风能够正常使用，我们还应该设置前声音。将频率电缆正确连接到主板。上图是扩展的音频接口。 AAFP是符合AC97音效的前置音频接口，ADH是符合11ADA音效的扩展音频接口，而SPDIF_OUT是同轴音频接口。在这里，我们重点介绍前置音频连接的安装方法（请参见下图）。上图显示了将机箱的前音频插孔连接到主板的扩展插孔。前置音频接口通常是双声道，L表示左声道，R表示右声道，其中MIC是前置麦克风接口，对应于主板上的M IC，HPOUT-L是左声道输出，对应于HP-L或主板上的Line out-L（取决于所使用的音频规格，例如，如果采用ADA音效规格，则连接到HP-L，下同），HPOUT-R是右声道12输出，对应连接到主板上的HP-R或Line out-R，然后根据相应的接口顺序连接它们。此外，在主板上，我们还会找到上图所示的接口，它也是一个音频接口，但是光盘驱动器背面的相应音频接口支持某些无法打开并听音乐的电源。连接后即可使用此音频电缆。 CD-ROM驱动器前面板上的耳机用于听音乐，但是此功能目前并不常用，大多数机器不支持此功能，因此您无需连接七、主板上的机箱电源和重新启动按钮，并说明安装方法的连接机箱上的电源按钮和重置按钮是安装的最后一步。许多朋友对电源线的安装感到很多头痛。接下来，我将以两块主板为例，详细介绍电源按钮和重置按钮的安装方法。 13上面两张图片中的一组插槽是机箱电源，重启等插槽的插槽14（通常红色代表正极，如果不确认安装，则可以选中“ + / -“背面有极点标记”）上面两张图是电源，重新启动，硬盘驱动器指示灯以及机箱和主板插槽的前警报扬声器接口的特定安装方法。请参考下面的图15。上图是机箱与主板电源之间的连接。其中PWR SW为电源接口，与主板上的PWR SW接口相对应，RESET为复位按钮的接口，与主板上的RESET插孔相对应，上方的SPEAKER为主板的前置报警扬声器接口机壳。我们可以看到它具有四针结构。红线是+ 5V电源线，与主板上的+ 5V接口相对应。其他三个引脚可以轻松插入IDE_LED，这是机箱面板上的硬盘工作指示灯，与主板上的IDE_LED相对应。下面的PLED是计算机工作的指示灯。可以将其插入主板。需要说明的是，硬盘工作指示灯和电源指示灯分为正极和负极。在安装过程中，请注意它们。通常，红色表示正极八、主板上的散热器接口详细说明了安装过程。许多朋友对主板上的散热器接口不是很清楚。接下来，让我们详细介绍。 16张以上三张图片中的CPU_FAM是CPU散热器的电源接口。可以清楚地看到，当前的CPU散热器接口采用四针设计，与其他散热器相比，多了一个针。这是因为主板提供了CPU温度监控功能。风扇可以根据CPU温度自动调节速度。双电源原理。 17此外，主板上还有一些CHA_FAM插槽。它们都用于为散热器供电。如果添加散热器，则可以通过这些端口为风扇供电。此外，您可以看到这些端口是采用防呆设计方法设计的，因此无法按照相反的方向插入它们。您可以在安装过程中仔细查看。这很简单。 九、其他接口安装方法简要介绍18主板上的扩展插槽。黑色的是PCI-E插槽，用于安装PCI-E显卡PCI-E。图形卡界面如下图所示。图形卡的PCI-E接口19在较早的芯片组的主板上。由于它不支持PCI-E，因此仍然是传统的AGP 8X图形卡接口。参见上图的棕色插槽，其余为PCI插头。插槽，用于扩展PCI设备。新主板芯片组的背面不提供COM接口。因此，主板上内置有COM插槽，可通过扩展支持COM支持，这对于老用户来说，使用主板背面的PS / 2鼠标和键盘非常方便。同轴音频，E-SATA，USB和8通道音频输出接口。 20
