电源线材以及接口方面的知识，PCIe接口供电的问题

读者已经想到了这个问题：普通的PCIe 6Pin电源连接器可以提供75W的功率，而PCIe 6 + 2Pin接口在6Pin接口的基础上仅增加了2Pin。为什么可以提供150W的功率？

本文主要介绍有关电源线和接口的知识。 PCIe接口的电源将在后面的部分中提到。在本文的开头，我首先讨论有关线的两个基本知识。

电线直径的识别

PC电源上使用的电线均标有AWG（美国电线规）的电线直径。 AWG数越小，线径越大。 PC电源的常用电线规格主要是16AWG，18AWG，20AWG和22AWG。

电线的最大载流量

由于导线具有电阻，电流流动时会产生热量。电线的最大载流能力（Current Carrying Capacity）定义为导体或绝缘体熔化前可以载流的电流。

单芯裸铜线可以通过的电流会增加，直到达到铜的熔点并烧断。用作电线绝缘层的普通PVC（软聚氯乙烯）和XLPVC（交联聚氯乙烯）绝缘材料可在最高105℃的温度下长期工作。为确保安全，电线工作时不能超过绝缘材料的最大工作量。温度。

影响电线最大载流量的因素包括：导体的截面积，绝缘子的最高适用温度，环境温度，电线的散热方法以及很快。根据30℃环境下的单芯聚氯乙烯绝缘电线，应将温度升高到聚氯乙烯材料的最高适用温度。普通的16AWG，18AWG，20AWG和22AWG电线可以分别通过24A，18A，13A和10A的电流。

普通电源接口的最大载流量

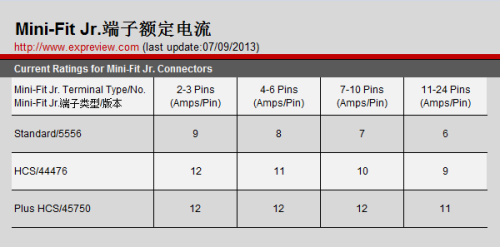

由于主机运行时机箱内部的温度可能达到40°C或更高，并且传输大电流的连接器上的热量将传递到相邻的连接器上。根据Mini-Fit Jr.端子的数量和端子的级别，Molex公司规定了可以通过不同数量的端子传输的额定电流。使用的电缆为18AWG，不超过电线本身的载流量。

使用标准版本的端子（标准），当端子数量为24Pin时，每个引脚可以传输6A电流，在引脚数量相同的情况下，则为高电流版本（HCS，高电流系统）每个引脚可以传输9A电流；增强型高电流版本（Plus HCS，Plus High Current System）的端子为11A。

24Pin主板电源连接器

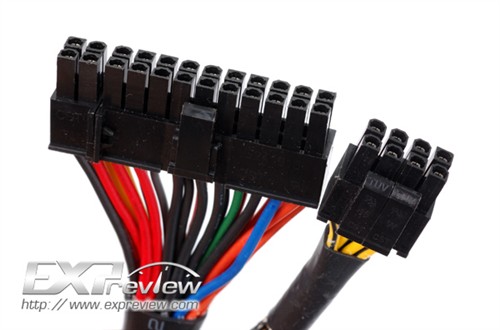

主板24Pin和4 + 4Pin CPU电源接口

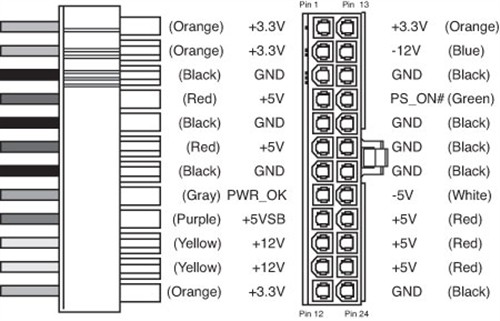

24Pin主板电源接口定义

现有的主板电源接口均为24Pin（20+ 4），其中主板使用Molex公司的Molex 39-28-1243压接设备/ Molex四针设备（大4Pin）接口

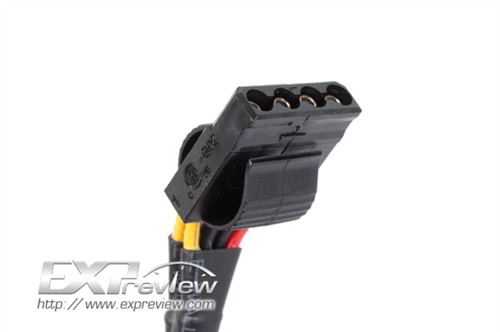

Molex界面

Molex接口定义

四针设备接口（电源连接器/ Molex连接器）通常被称为“大4针”或“ D4”（还有许多其他名称），它是计算机中存在的最古老的一种接口， Molex公司的制造和销售也称为Molex接口。

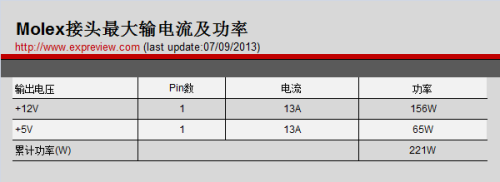

接口中使用的端子可以传输的最大电流为13A，而12V和5V的传输电流可以分别为156W和65W。但是在这种情况下，它将带来很大的电压降。按照最大安全电流5A计算，12V和5V分别可以传输60W和25W功率。

SATA电源接口

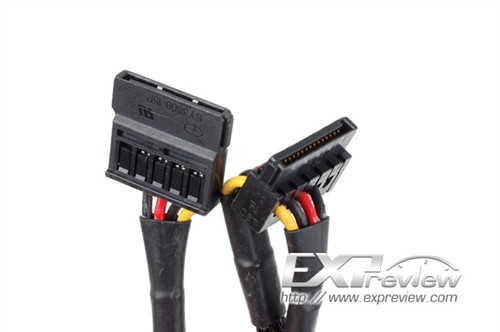

SATA电源接口

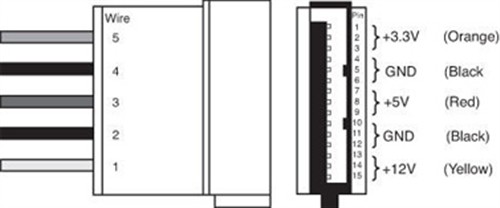

SATA电源接口定义

SATA电源接口有5组电压，每组电压对应3个引脚，共15个引脚。使用Molex 67581-0000端子，每个端子可以传输的电流为1. 5A，因此可以通过12V，5V和3. 3V传输的电流为4. 5A，功率为54W ，2 2. 5W和1 4. 85W。

阅读以上内容后，我认为使用适配器电缆时，应注意通过连接器传输电流的问题！ ■
