世界上最牛的CPU芯片，你见过几个？

1.

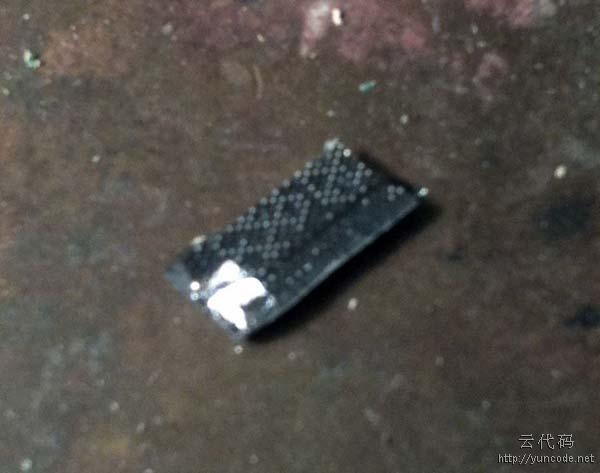

首先找到Intel生产的Pentium III Coppermine芯片，主频为800MHZ，生产于2000年。（我检查过，网上价格属保护盖，即可看到芯片的真面，上面有许多闪亮的点。

6.

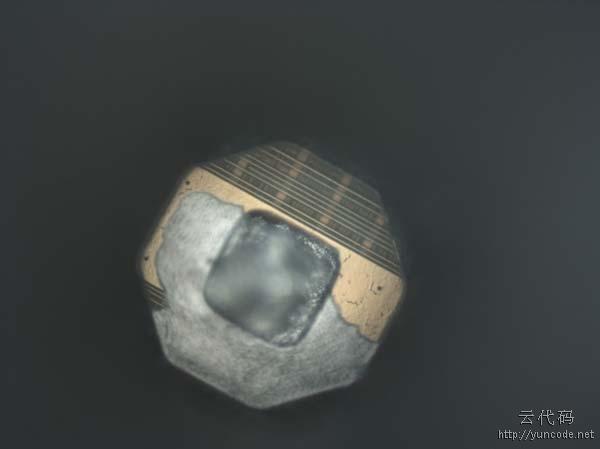

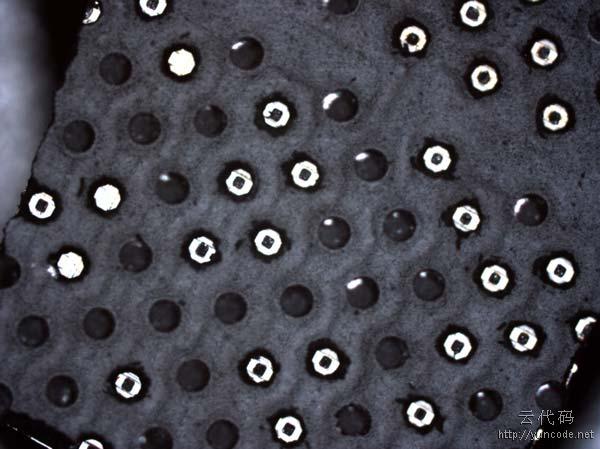

将此芯片放在光学显微镜下，发属焊盘，用于连接芯片内部和外部的电路板。

7.

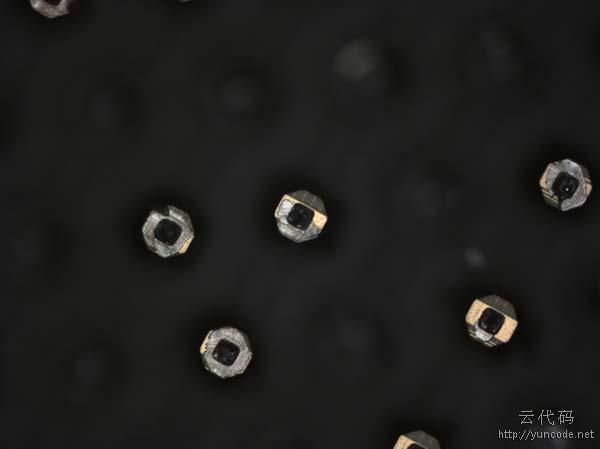

拉近距离，您会在金属垫中间的小孔中看到一些特殊的结构。

8.

过去有几层电线，就像三明治叠在一起一样。

9.

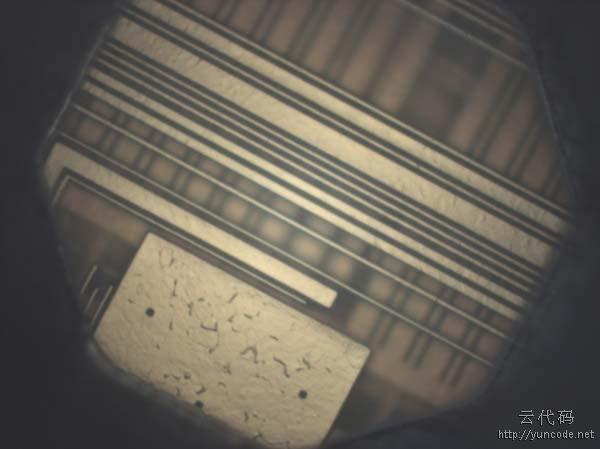

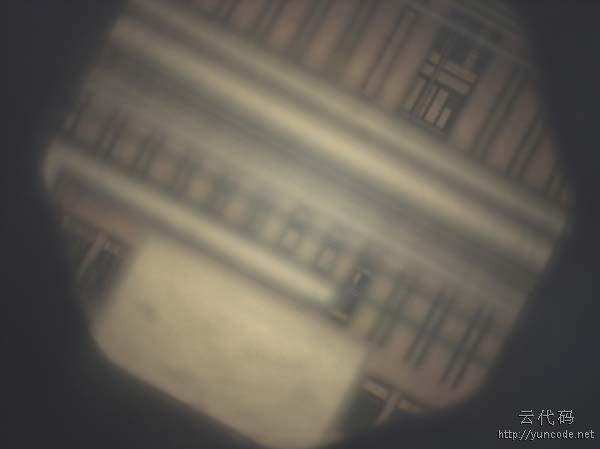

调整显微镜以依次聚焦在不同的导线上，首先是上层。

1 0.

然后，专注于电线的中间层。

1 1.

最后是下线。

1 2.

导线下方是硅层（晶圆），它是晶体管的位置。但是此时，光学显微镜已经达到了放大倍数的极限，因此我不得不切换到扫描电子显微镜（scanning electronic microscope）。

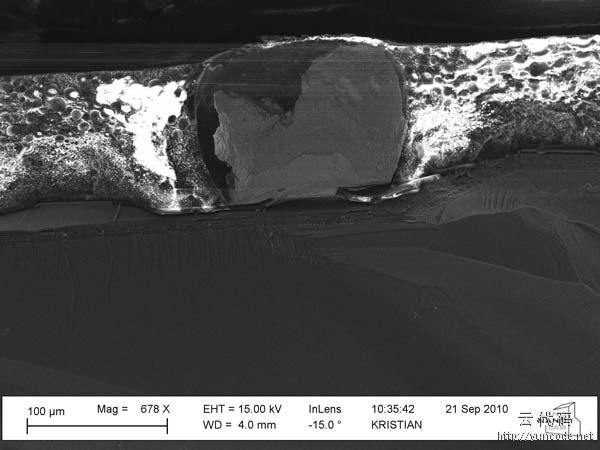

由于无法去除导线层，因此首先将芯片切成两半并观察横截面。

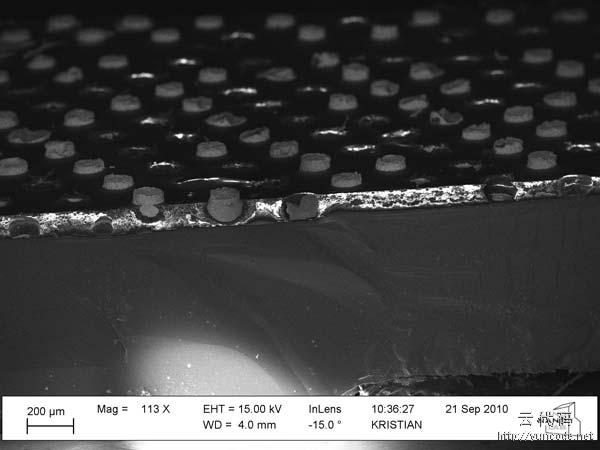

1 3.

您可以看到芯片的底部，即金属层的底部有一些线。

1 4.

扩大底部。

1 5.

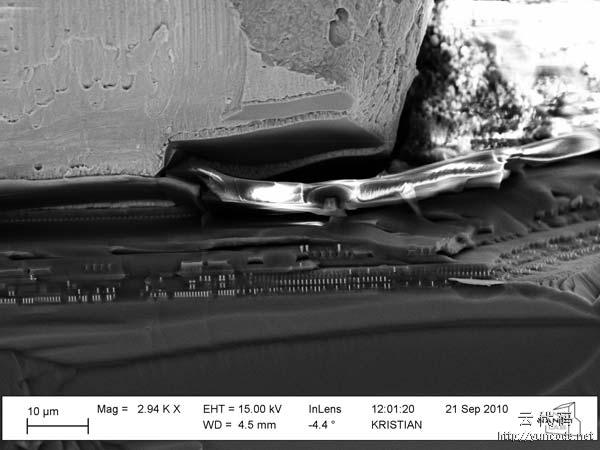

肉眼可以看到大约六层，它们都是金属丝，这大概就是属丝层。

1 6.

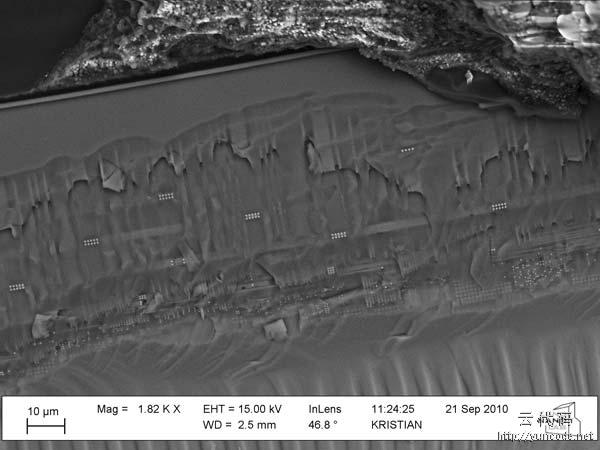

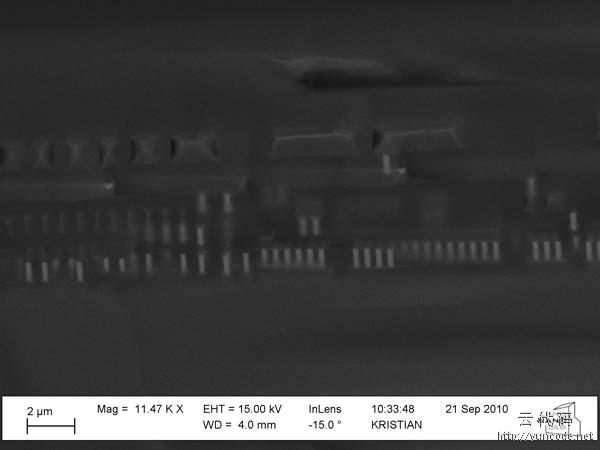

改变角度。

1 7.

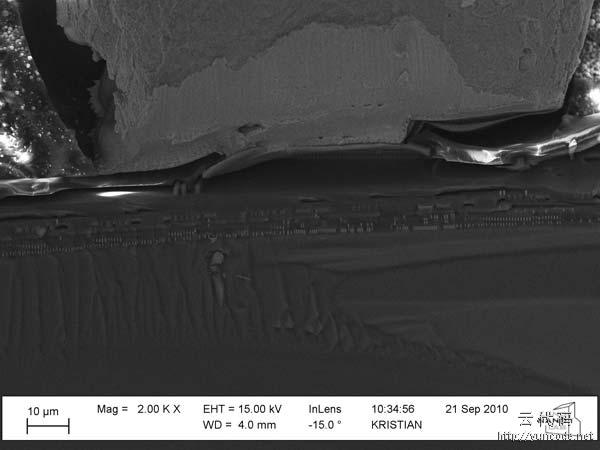

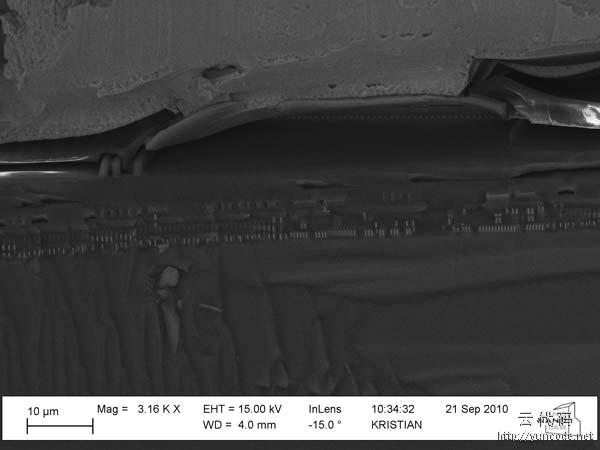

这种扫描电子显微镜的极限是250纳米，奔腾的制造工艺是180纳米（根据维基百科），因此不可能看到更细的导线层，更不用说下面的晶体管了。

1 8.

从另一个角度看，从上往下看，它仍然是一层相互重叠的电线。由于暂时无法去除这些导线，因此晶体管层仍然不可见。
