第1页：为什么不连接电缆就自己动手做机箱？

第2页：电源开关和指示灯（1)

第3页：电源开关和指示灯（2)

第4页：硬盘灯（HDD LED）接线

第5页：重置（RESET SW）开关的接线

第6页：HD AUDIO部分的接线

第7页：USB部件的接线

第8页：主板警报器（蜂鸣器扬声器）的接线

第9页：阅读非常重要，一切都取决于手册

产品：坦克士兵（SGC-5000-KKN 1）散热器主机箱1为什么不自己动手做DIY并且不将电缆连接到机箱上

机箱接线并不是一个新话题，但是在编辑们讨论之后，我们仍然认为我们应该照顾大多数网民。毕竟，大多数网民只是计算机用户，而不是真正意义上的动手用户。 DIY计算机的用户。而正是机箱布线的问题使大多数网民担心自己动手做。

实际上，我们不必担心当前机箱的布线。由于各种出色的设计方法，机箱的布线已成为傻瓜式的事情。即使接线错误，也不会有问题。像本年度傻瓜相机一样简单，简单，方便并且易于操作。

这取决于插座以及正极和负极。

今天，我们将讨论当前机箱接线的简单性，可理解性和易于操作性。我们将教您如何识别接口以及如何连接每个连接器。让我们直接转到下面的主题。

2电源开关和指示灯的接线（1)

我们以一些最常见和最具代表性的机箱为例，从机箱的前面板I / O部分开始。让我们看一下通常可用的接口是什么？什么样的电缆？然后，我将依次回答各个连接器应该对应哪个接口。

POWER SW，快速键，SW是Swich的缩写，翻译为电源开关，某些情况下会标有POWER，POWER Swich，ON / OFF，POWER SETUP或PWR

POWER LED电源指示灯，某些情况下会标有+/-，PLED，PWR LED，SYS LED等。

首先，是电源开关最重要的接线部分。这分为两部分，一个是电源开关（电源SW）的接线，另一个是电源指示灯（电源LED）的接线。

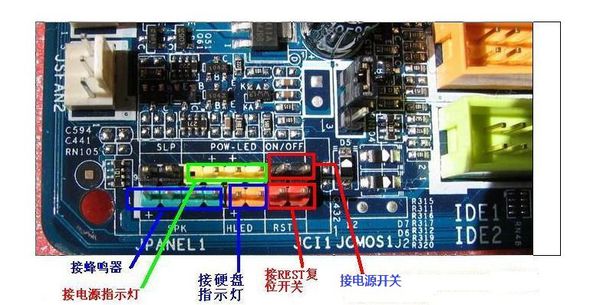

9针开关/重启/ LED灯针

两条接线分别对应主板上电源开关和电源指示灯的插针，如上图所示。在这里，您需要仔细观察所购买的主板并找到相应的插针，并且插针的名称通常会在PCB板上清楚地标出。即使某些小型制造商生产的主板上没有标记，您也不必担心，打开电源后您可以尝试各种插拔方法，并且不会造成各种事故。请放心。

3电源开关和指示灯（2)

在这里，我们需要提醒您一点，电源指示灯的接线和引脚分为正极和负极。它们中的大多数也将在连接器上标记。即使没有标记，我们也可以通过绝缘的颜色来判断。正极是具有色相的绝缘皮，负极是没有色相的黑色或白色绝缘皮。

电源指示灯便于我们识别色线是正还是负

当然，正极线的颜色变化很大，负极线的颜色相对固定

电源指示灯连接有三种类型：2Pin，3Pin和拆分类型。上图为分体式。这种设计非常灵活，可以处理大多数主板引脚连接。

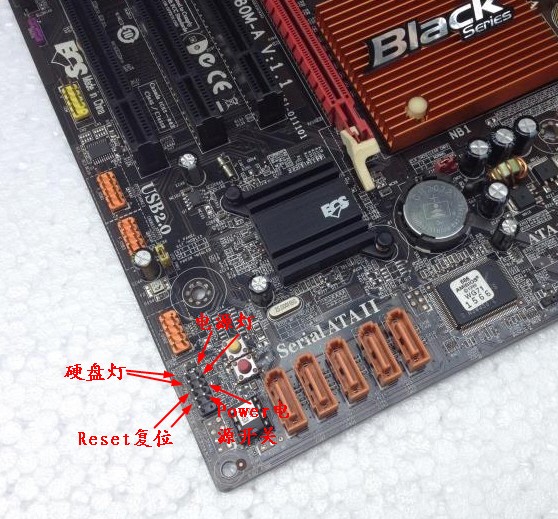

技嘉P55的开关/重启/ LED灯针

在确认正极和负极后，将其连接。不用说，不需要将正极引脚插入正极引脚而将负极引脚插入负极引脚的问题。但是并非所有的主板都会在PCB上标出正极和负极，如上图所示。但是通常情况下，引脚在左侧为正极，在右侧为负极。 （在放置主板的前提下，即CPU位于顶部，PCI位于底部。）

由D型电源端口供电的电源LED灯接线

提醒：少量机箱电源指示灯直接使用5V D型电源接口（主板接线针所提供的电压也为5V），需要将其连接到电源接口。它可以直接显示主机是否处于开机工作状态。

4个硬盘指示灯（HDD LED）接线

硬盘灯（HDD LED）的配线与前面电源指示灯的配线相同，以区别正极和负极。正极仍是彩色绝缘皮，负极是白色或黑色绝缘皮。

大多数硬盘驱动器灯都是这样的。

HDD LED的正极和负极未在PCB上标记

通常左下降和右下降！

再次打Na，当针迹无法区分正负时，通常是左正负。这里需要注意的是，如果将HDD LED反向连接，该灯将不会点亮。如果您听到硬盘旋转但HDD LED指示灯没有点亮，则只需将插头反接即可。

5重置（RESET SW）开关接线

当前大多数主板的9pin引脚中，复位开关（RESET SW）的引脚位于电源开关（Power SW）的引脚下方。像电源开关连接器一样，它是具有开关属性的按钮插头，“正”和“负”之间没有区别。

RESET SW，重启开关

标为RST SW的引脚为RESET SW

实际安装效果图

请看上面完整的安装图，我们可以整理各种连接器的位置，一次又一次地插入这八个插针。这样，我们完成了主板右下角的9Pin部件的引脚连接。让我们看看其余的（先喝一口...）。

布线的6个高清音频（HD AUDIO）部分

HD AUDIO部件的接线比以前的接线简单得多。目前，高清音频已成为市场上主流和最常见的音频引脚。为了方便用户安装和使用，设计人员将HD AUDIO连接器制成9针的形式，其中一个针空了，这样用户就不会损坏这些针。

AUDIO音频接口，某些情况下会用FP AUDIO标记

音频引脚

如上图所示，前音频插座设计有9针，一个针没有万无一失的设计，以防止用户严重插入。 （一个针脚闪闪发亮...）我相信不需要说这两个针脚之间的联系。普通人一眼就能看到连接器和主板。

提醒：连接各种接线后，应使用螺钉将主板固定在机箱中。因为一旦将主板固定在机箱上，由于找不到相应的插针，并且连接起来不容易，连接各种电线可能会很尴尬。

7USB部分接线

如果您谈论上一个接线部分，则有些人不会说英语，并且担心连接错误。然后，我相信下面的USB接口是每个使用计算机的人都可以理解的东西。以现在市场上的主流主板南桥芯片为例，扩展10套USB是非常普遍的。除了I / O设计中的4-6 USB端口外，主板上通常还有4-6 USB扩展端口。下图显示了主板上提供的两组4个USB扩展插座。

USB针

USB，负责机箱的正面USB接口

您可以了解如何将其插入，对吗？

与先前的HD AUDIO引脚相同，USB连接插座上有10个引脚，但其中一个是空的。机箱提供的插头也是10个插孔，一个是空的。这种防呆设计可以帮助用户正确连接，错误的连接方法将无法正确识别，并会提醒用户无法安装。 （也就是说，它根本不能插入！）

8主板警报器（蜂鸣器扬声器）的接线

介绍了主要插头后，让我们最后看一下某些情况下的奖励项目-主板警报（蜂鸣器扬声器）。它是主板上的一个用于报告错误的辅助小插头。如果主板上有调试指示灯，则扬声器的作用不明显。

主板警报（蜂鸣器）

主板警报器（蜂鸣器扬声器）也有正极和负极

标为“扬声器”的四个引脚是蜂鸣器的引脚

主板警报器（蜂鸣器扬声器）的针脚位置通常与电源开关的针脚位置不远。我相信，如果您仔细观察，便可以找到它。连续有4个引脚，我们只需要插入它们即可。就像上面提到的方法一样，如果插入时没有声音，只需将其拔出再重新插入即可。（无需关闭电源！）

9阅读非常重要，一切都取决于手册

随着时代的发展和技术的进步，每个人都可以感受到机箱的变化。与过去相比，当前机箱的工艺和性能都得到了极大的提高和提高，面板上I / O区域的功能也在不断增加。例如，外部硬盘，USB 3. 0、 eSATA，AC9 7、 1394和其他接口太多，无法列出。

部分接线端口列表

在这里，我们不能一一列举出每个功能的接线，但是许多接线方法是相同和相似的。我相信，在学习了今天提到的几种接线方法之后，您还将认识到其余的接线。但是无论如何，都必须使用每个制造商的产品规格作为标准。

购买各种电子产品后，许不花时间查看产品说明，并认为他们可以花一点时间来理解它。但是实际上，花时间阅读产品手册以学习使用产品比自己考虑要有效得多。当我们花钱购买新产品时，不妨花一点时间阅读产品说明，这将使我们的应用程序更有效。

我相信困扰您的计算机DIY问题不仅仅是今天与您共享的机箱接线问题。确定机箱的铜柱，调整前面板等可能存在问题。在接下来的几天中，编辑部将使用“机箱百科全书”中的一系列文章来解决类似问题和相关问题。

今天的机箱接线问题是早期介绍。如果您有任何相关问题，可以通过评论向编辑部门留言。编辑将定期查看您的相关评论，并在以后的文章中进行评论。回答。
