什么叫供电相数？什么是一相供电呢？

对于所有DIY玩家来说，主板的选择应该是最困难的事情。同一颗CPU可以与几块主板匹配。每个主板有N个型号，并且每个型号之间的差异通常非常不同。复杂。

什么是M.2接口不同，什么电源是不同，有一些预安装的无线网卡等等。

主板主要决定计算机的扩展性能和稳定性。它是计算机的骨架，它链接各种硬件。

我不需要多说。我知道维护计算机稳定性绝对是最重要的。电脑不稳定。您想做的事都是无用的。其中，主板的电源可以确保CPU的稳定性。购买主板时最重要的参数。

那主板电源呢？在这里，我将简要地教大家。

电源相数是多少？

每个人都听主板电源总是被称为多少相和多少相，那么什么是单相电源？

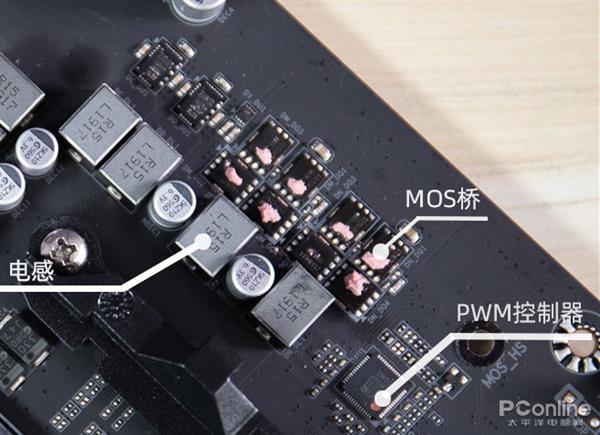

最简单的完整单相电源包括电感器（扼流线圈），PWM控制器，2个MOS桥（MOSFET，一个上桥，一个下桥），MOS驱动器（现在主要带有PWM控制器或DrMOS Integrated）和滤波电容器组成。

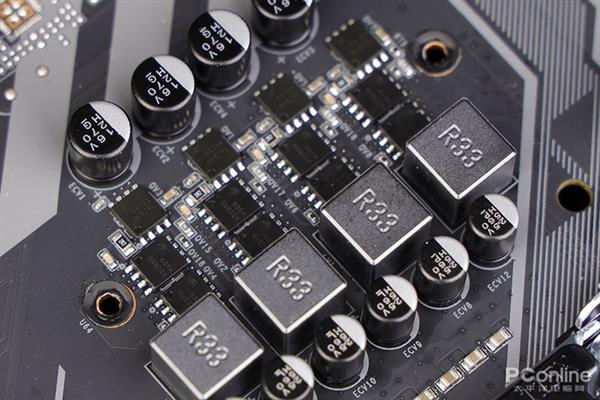

上面的主板图片应该非常直观，但是图中的主板有两个上桥和两个下桥，用于一相电源。这与当前主板电源的发展趋势有关。

最新的Core X系列处理器i9-10980XE具有18个内核，而最新的线程撕裂器3990X具有64个内核。

随着CPU内核数量的增加，CPU需要为主板提供越来越多的电源。如今，单相主板电源不再那么简单。

例如，为了增加MOS桥的载流能力，将有1个上桥和2个下桥，甚至2个上桥和2个下桥。为了减少电源产生的热量，还有一种集成了上下桥的DrMOS解决方案。

从理论上讲，主板的供电阶段越多越好

多个单相电源回路组合在一起形成一个多相电源。多相电源不是简单地将组件并联，而是在并联的基础上错开了它们的工作时间。相位电源轮流完成一个周期。

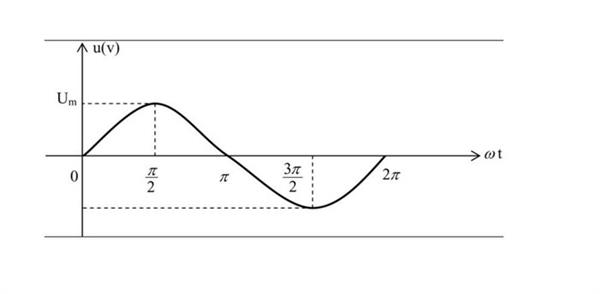

您可以想象到交流电源的波形，类似于sin函数。当一个周期中的电源相数更多时，电源波形将更平滑，更纯净，并且向CPU供电自然会更稳定。

因此，从理论上讲，如果在电源MOS桥上使用相同的材​​料，则电源相位越多越好。

那么如何判断主板的电源相数呢？

那么如何确定主板具有多少相电源？

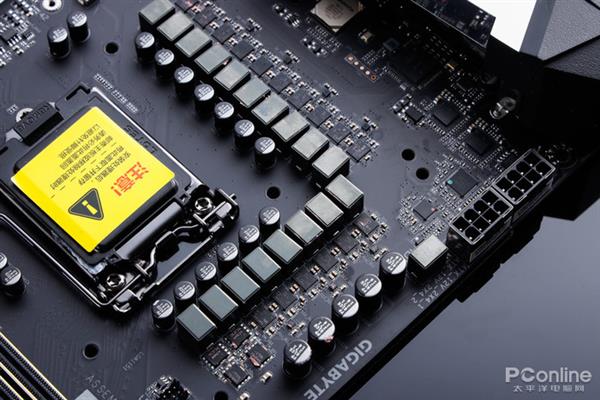

最简单的方法是计算电感。我只是说过，最简单的一相电源由电感组成，在主板上电感更加明显，因此对电感进行计数确实可以用作判断电源的方法。

但是，许多企业现在都使用快捷方式来增强电源解决方案。有时单相电源采用带有两个电感器的并联设计，有些主板制造商甚至添加了一些不相关的电感器。

这种电源设计的单相电源比传统的单相电源要好，但仍不如两相电源纯净和稳定。目前，仅通过计算电感来判断电源是不准确的。

之后，您可以查看MOS桥用于协助判断的方案。

通常，主板电源分为核显示（AMD为SOC）电源和核心电源（主电源部分）。这两个部分的电源通常是不同的。这时，您可以查看由主板供电的MOS桥。有两种设计选项。

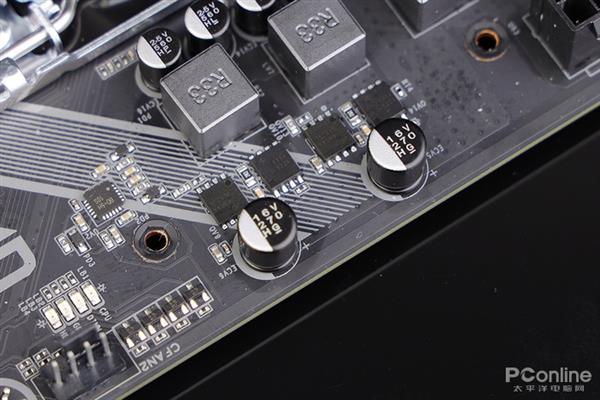

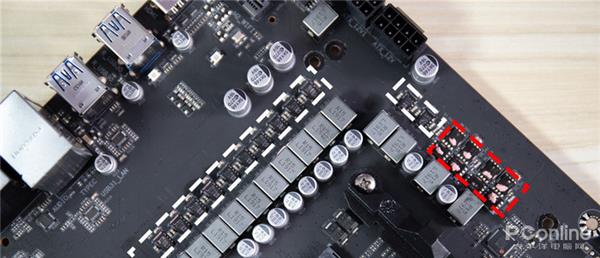

例如，在此主板上，电源的一部分是1个上桥和2个下桥，此电源有4个相，而电源的另一部分是1个上桥和一个下桥，所以您可以简单地判断这款主板是专为4相核心+ 2相核显示电源设计的。

检查PWM控制芯片也是一种辅助判断的方法。

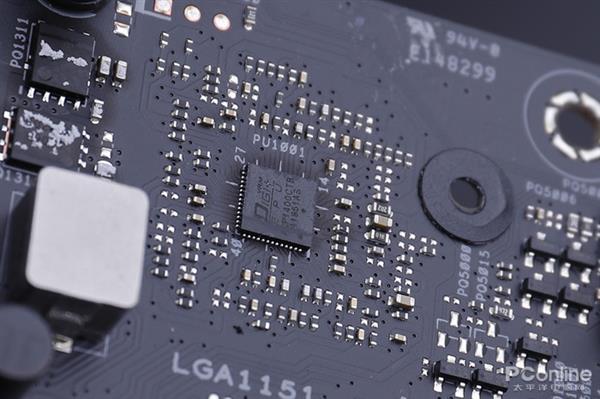

找到主板的PWM控制器，搜索信息，例如此ASP1400CTB，最高支持的是8相电源，因此无论您看到多少个电感器，都是假货。该主板的电源不超过8相。

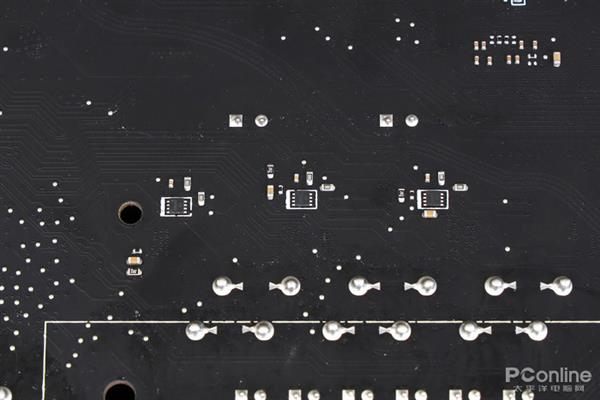

在某些高端主板中，也可以使用多相芯片来计算电源相数。

有许多型号的高端母板将通过相位倍增芯片将电源增加一倍。虽然理论上相同的10相双相电源纯度在理论上不如10相直出电源，但它也高于5相直出电源。好多了。

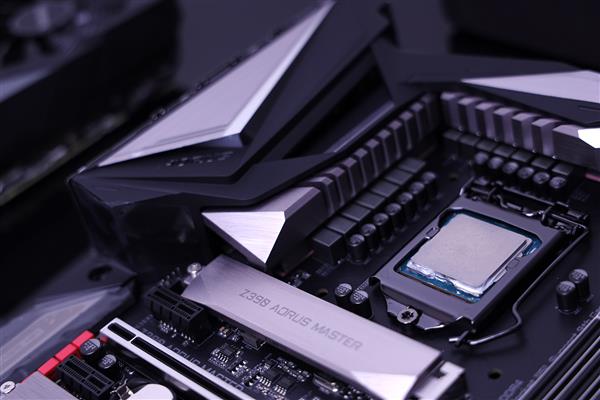

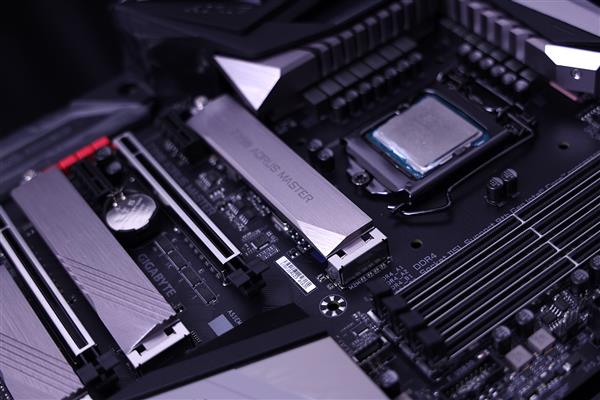

像技嘉一样的Z390 AORUS MASTER具有12相双相电源。电源容量比普通主板好得多。当然，只有这样的主板才能控制i9-9900K。

在许多高端主板中，相位加倍通常仅用于核心电源，而没有核心显示电源。因此，一般而言，相倍芯片数乘以2就是核心电源的相数。

电源和散热不容忽视。

当然，除了电源本身所使用的材料外，主板的电源和散热设计以及材料也不容忽视。

电源区域中的电流很大，电源区域中的热量自然会增加。温度越高，电阻将增加，电流将变得不稳定。因此，电源区域的散热也非常重要。

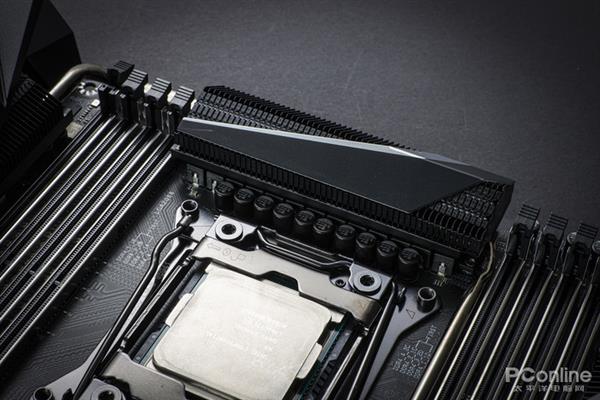

当前，主流主板使用散热装甲来散热电源模块。散热装甲与导热贴接触，并与大面积散热装甲一起散发热量。

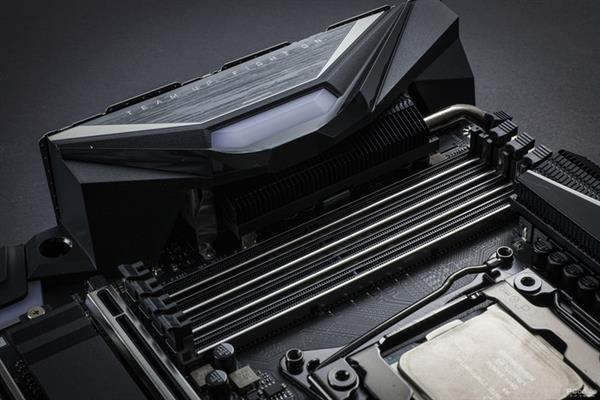

一些更高端的主板，例如技嘉X299X AORUS MASTER，也将采用热管设计来帮助散热。这就是顶级主板所具备的。

摘要

现在，CPU核越来越多，对主板供电的要求也越来越高。选择具有良好电源材料的主板已成为当代DIY玩家的必修课。我希望本文对每个人都有用。有帮助。
