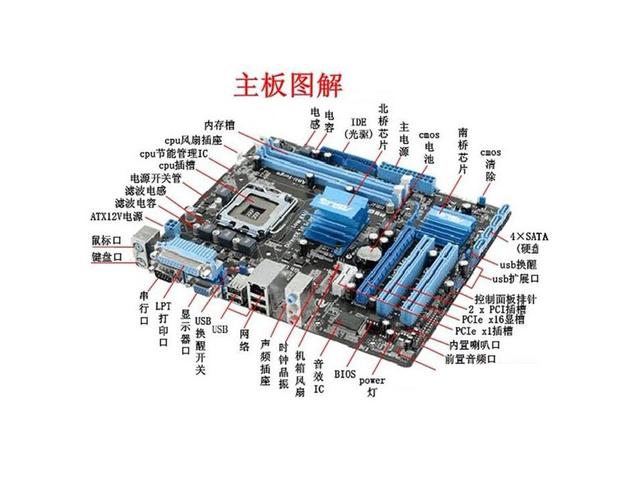

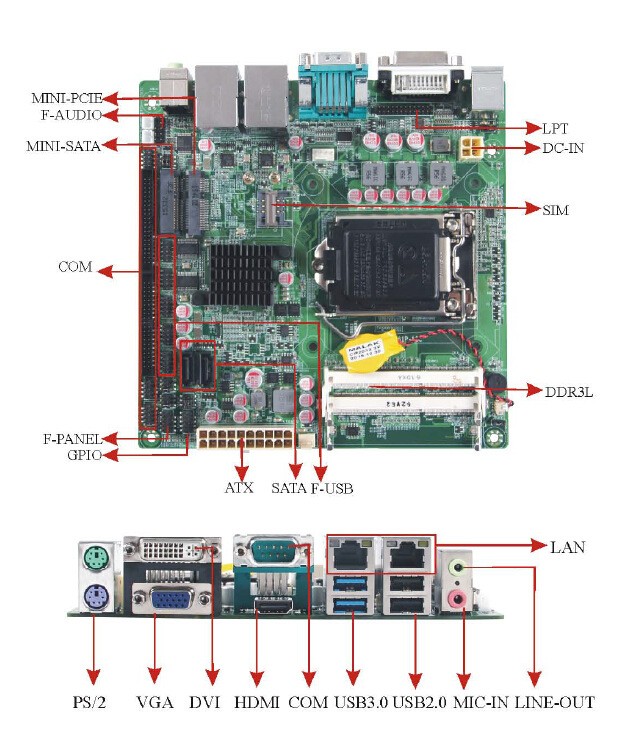

联想主板和正面连接大全联想主板接线图F usb1示例图标和对应的接线图：F usb2示例图标和对应的接线图：F usb3示例图标和对应的接线图：Lenovo主板13针正面音频示例图标和相应的接线图：Lenovo最新的主板和较旧的主板具有音频接口，这些接口是Lenovo自己的标准。旧型号为7针音频。新型号是13针音频。相关图片：老式，无屏幕截图让我们看一下现有普通机箱的音频电缆。普通的散装7针电缆大约有几种类型。整套7针音频电缆。普通的7针散装电缆标有不同的图片。然后，我们如何使用普通机箱解决联想音频1的前端问题。让我们来谈谈常见的7针连接。联想G31主板接口定义和准系统设备。市场上各种机箱的前音频面板接线大致分为四种类型：标准7线接口，简化的7线接口，5线接口，4线接口。对于带5线和4线接口的面板，由于制造不符合标准，即使连接后也无法形成正常的回路，后部也无法正常发声。对于这种面板连接，由于无法实现前后音频，因此前后音频可以正常使用。大声说，我在这里不再谈论。看一看市场上普通机箱的音频电缆的标签：BIOSTAR两个前置音频接口和相应的接线方法：第一，14针接口标准的7线连接方法：1 ---- MIC IN 2 --- --GND 3 ---- MIC POWER 4 -----未连接5 ---- LINE OUT FR 6 ----- LINE OUT RR 7 ----未连接8 --- -空9 ---- LINE OUT FL 10 ---- LINE OUT FR 11 --- 12闭合13-14闭合的简化7线连接：1 ---麦克风输入2 --- GND 3 --- MIC偏置4- ---没有连接5 --- SPKOUT-R 6 --- SPKOUT-R 7 ----没有连接8 ----空9 ---- SPKOUT-L 10 ---- SPKOUT -L 11- --12关闭13-14关闭第二个10针接口。前音频接口的位置如下图所示：注意：当用户将连接器连接到PC的前音频输出时，此时将不输出后音频！附录2：前置USB接口现在，大多数计算机机箱都具有前置USB接口。在这个USB设备越来越丰富的时代，这极大地方便了我们。

您是否看到您的计算机机箱是否有正面的US B端口？可以使用吗？电子市场中内置的许多计算机（即使有的话）都是充耳不闻的家具。原因很简单。商家曾经连接正面USB端口，但是每个主板的接口都没有统一的标准。他们经常连接错误的USB设备和主板，然后再也不敢连接正面的USB端口。 USB接口。实际上，连接前置USB接口并不难。我已经为其他人成功连接了计算机的正面USB接口。接下来，我将带上新安装的爱情手机，并逐步介绍如何连接到前置USB接口。作者的主板是技嘉8PE800 I845PE主板，主板上有6个USB 2. 0端口。除了主板随附的两个USB端口外，其余四个USB端口需要从主板上的两个插座中引出。 （图片1），该主板随附了带有两个后置USB端口的挡板（图片2），将其连接起来更方便，只需将其直接连接到插座即可。您不必担心反向连接，因为没有反向连接。上排连接器有5针，下排连接器只有4针。第五个针处于阻塞状态，因此不能反向连接。（图3）。主板上剩下的插座当然连接到两个正面USB端口，例如Century Star 7103，Century Star机箱随附用于连接正面USB端口的说明手册。常见的四个主板上的端口。看一下主板和机箱手册，您可能会感到头晕。为什么每个插针的名称都不相同？这是许连接错误的主要原因。 USB端口不同，但每个端口的针脚都不同es也有不同的称呼。

这种情况的手册写得很好，每个引脚的名称不同：USB电源（VCC，POWER，5V，5VSB，U0VCC）线是红色的USB数据负极线（DATE2-，USBD2-，PD2） －，USBDT2－，U0DA－）线为白色USB数据正极线（DATE2 ＋，USBD2 ＋，PD2 ＋，USBDT2 ＋，U0DA ＋）线为绿色USB接地（GND，GROUND）线为黑色。这就是USB的所有接线，并且USB与上述类似，不同之处在于USB数据正负极名称中的数字增加了1，以显示与第一个USB接口的区别。综上所述，它实际上非常简单。前两个USB端口共有8条线，每个USB端口需要4条线。通常，主板上有两行USB端口，一行是USB端口。将红线连接到USB电源，白线（带“-”号）连接到USB负极数据线，绿线（带“ +”号）连接到USB数据正极线，最后将黑色接地线。请注意，连续连接的两条USB正极和负极数据线上的编号必须相同。如果遵循上述方法，则最下面的行是确定的。最好在连接后再次检查，看看所连接电线的颜色排列顺序是否与主板随附的背板的USB接口一致？这个完成了！从左到右的颜色：红色\白色\绿色\黑色。常用的主板前置音频接口AUDIO是根据英特尔®I / O面板连接规范设计的。

引脚定义（AUDIO）如下：1. AUD_MIC前面板麦克风输入2、模拟音频电路3、 AUD_GND接地线4、 AUD_MIC_BIAS麦克风电源4、 AUD_VCC为模拟音频提供经过滤波的+ 5V电源电路5、 AUD_FPOUT_R前面板右声道音频信号6、 AUD_RET_R前面板右声道音频信号返回7、 HP_ON保留供将来的耳机放大器电路使用8、 KEY空引脚9、 AUD_FPOUT_L前面板左声道音频信号1 0、 AUD_RET_L前面板上返回到AUDIO的左声道音频信号的十针设计可以应用于带有功率放大器和扬声器的高端机壳，也可以应用于普通机壳的前置耳机插孔。由于第4针用于向功率放大器提供+ 5V电源，因此在连接到普通机箱的前置耳机插孔时，请勿将任何导线连接到第4针，否则主板和耳机会被烧毁。如果不使用前置音频插孔，则必须使用跳线帽将5、6、9和10引脚短路，以便将输出信号传输到后置音频端口。否则，背面的Line-Out音频接口将无法工作。当前，机箱前部耳机插孔的类型和连接：一、基本根据英特尔®I / O面板连接规范设计，提供了7条电缆：该前部音频插孔的耳机插孔具有弹簧开关，还有更多。左右两个通道返回到主板连接（LINE OUT RL和LINE OUT RR）。

对于具有这种耳机插孔的情况，背面的音频输出插孔用于连接扬声器，而正面的插孔用于连接耳机。使用前部插孔连接耳机时，背面的扬声器会自动断开连接，拔出耳机时，它们会自动连接至扬声器。 7根线与主板的前音频接口JAUD1之间的连接如下：MIC IN ————————>①接地线（GND）————————————>② MIC POWER ——————>③面板右声道输出（LINE OUT FR）————>⑤面板右声道返回（LINE OUT RR）————>⑥面板左声道输出（LINE OUT FL） ————>⑨面板左声道返回（LINE OUT RL）————>⑩[请注意：音频麦克风连接，MIC IN连接到引脚1，MIC POWER连接到引脚3，如果反向连接，则会导致麦克风无输入或音量太低；？必须连接到地线，必须连接到引脚2； 1个？引脚5、 9连接到左右声道输出，引脚6、 10连接左和右声道返回。 ] 二、对于其他类型的连接线，请参考以下连接方法（5条连接线）：MIC POWER ----连接至麦克风电源MIC IN ---------连接麦克风输入LINE OUT L -------连接左声道输出LINE OUT R ------连接右声道输出四针连接如下：MIC --1■■2 --- G空- 3■■4 --- Empty R --5■■6 --- Empty-Empty--7■端口8 --- Empty L --9■■10 --- Empty已解决主板音频调谐电缆需要两根跳线不需要跳线
