如何才能像大佬一样四根内存上CL17？

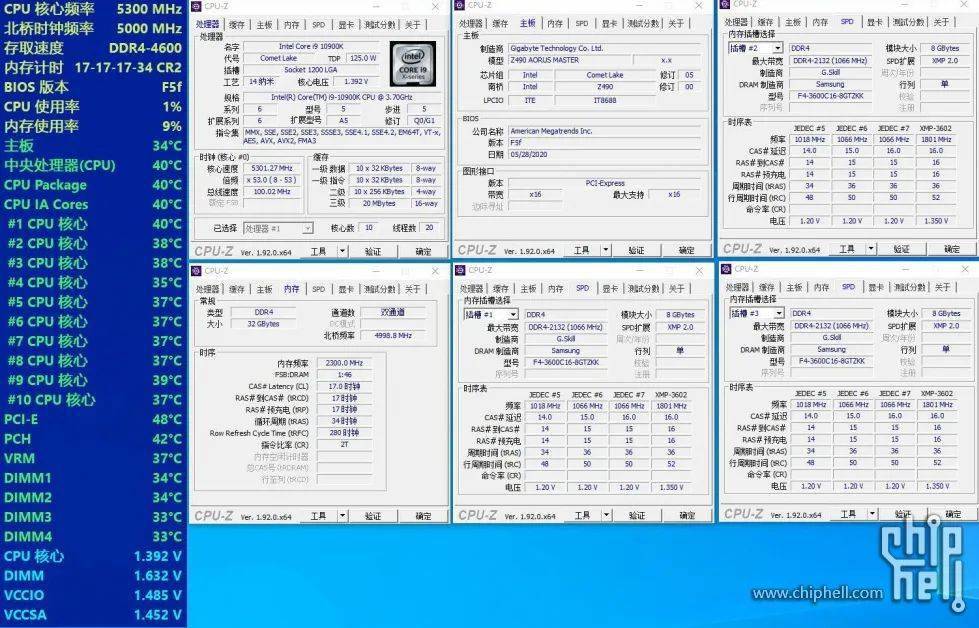

最近，私人消息编辑器中经常有粉丝，他们问如何像大个子一样将4600 CL17存储在四个RAM上，并在下面给出了一些屏幕截图。

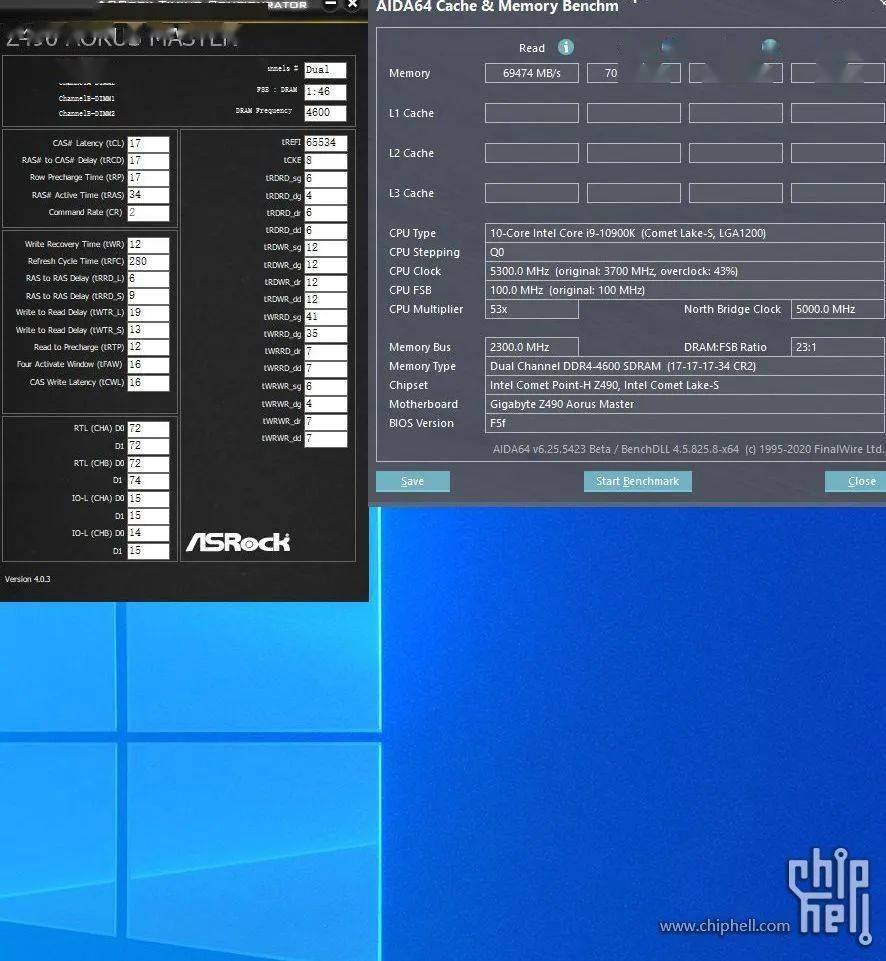

Z490 AORUS MASTER + I9 10900K + DDR4 3600 * 4

△上面的截图来自CHH播放器“ twfox”△

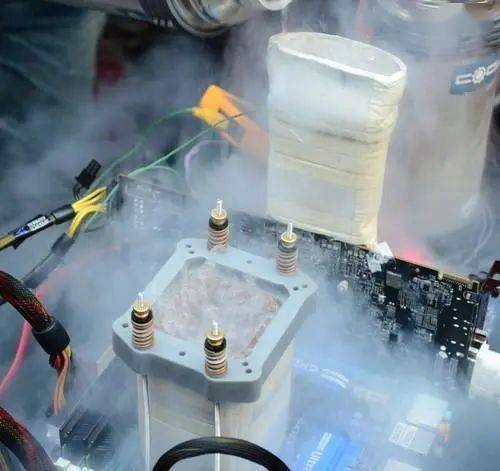

说到哪，我们为什么要超频？原因之一是追求兴奋很有趣，第二个原因是我觉得我的设备可以是超级设备，但这并不是超级设备的浪费。那么如何超频呢？在本期中，编辑器简要介绍了BIOS超频，希望对所有人都有帮助。

事实上，CPU超频现在变得非常简单。只要不涉及极端超频，很多事情都是相同的，尤其是设置。

当然，我们首先需要介绍这个问题的主角，即技嘉Z490 AORUS MASTER，它定位为子旗舰，出色的做工和功能强大的电源主板。

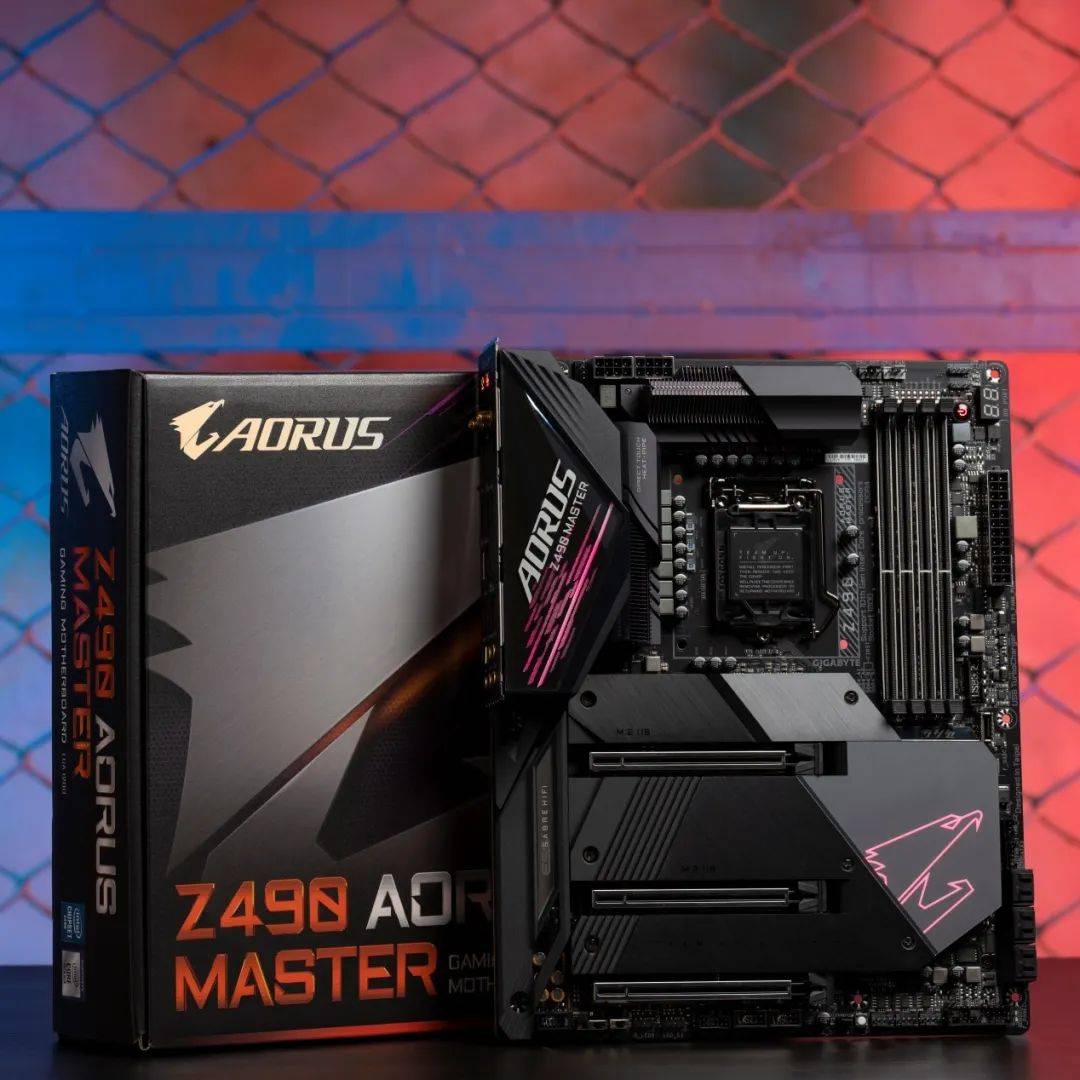

技嘉Z490 AORUS MASTER

这是标准的ATX大板，主板上明显的地方都被铠甲覆盖。

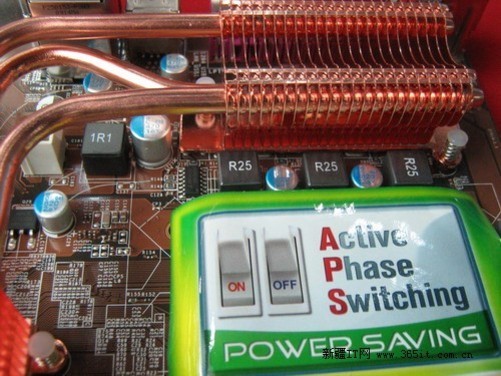

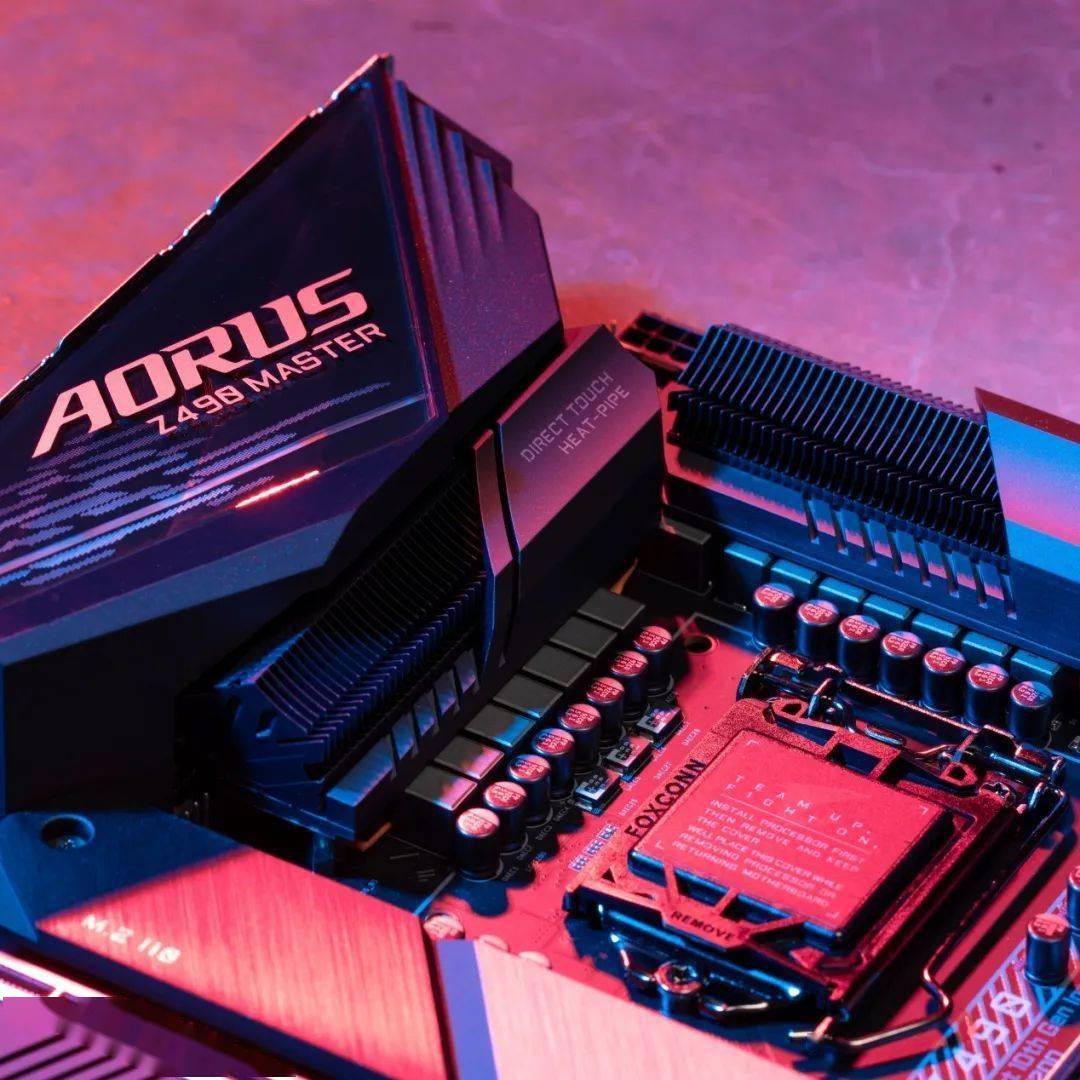

▸▸▸对于电源部分，母板使用14 + 1相数字电源设计。 CPU内核有14个阶段，每个阶段都配备90A Mosfet，并且在次级滤波电容器中使用一些钽电容器对CPU超频。提供强大的电源支持。

▸▸▸散热部分，主板采用第二代堆叠式翅片散热器，新设计具有特殊的二级结构，使通过翅片的气流可以从翅片的前端进入，然后在其他百叶窗和散热片的引导下，该设计可以大大提高传热性能，并配备了直径更厚的8mm直接接触式热管，以增强电源和散热能力。它采用了新的制造工艺来缩小热管和散热器之间的间隙。大大提高了换热效率。

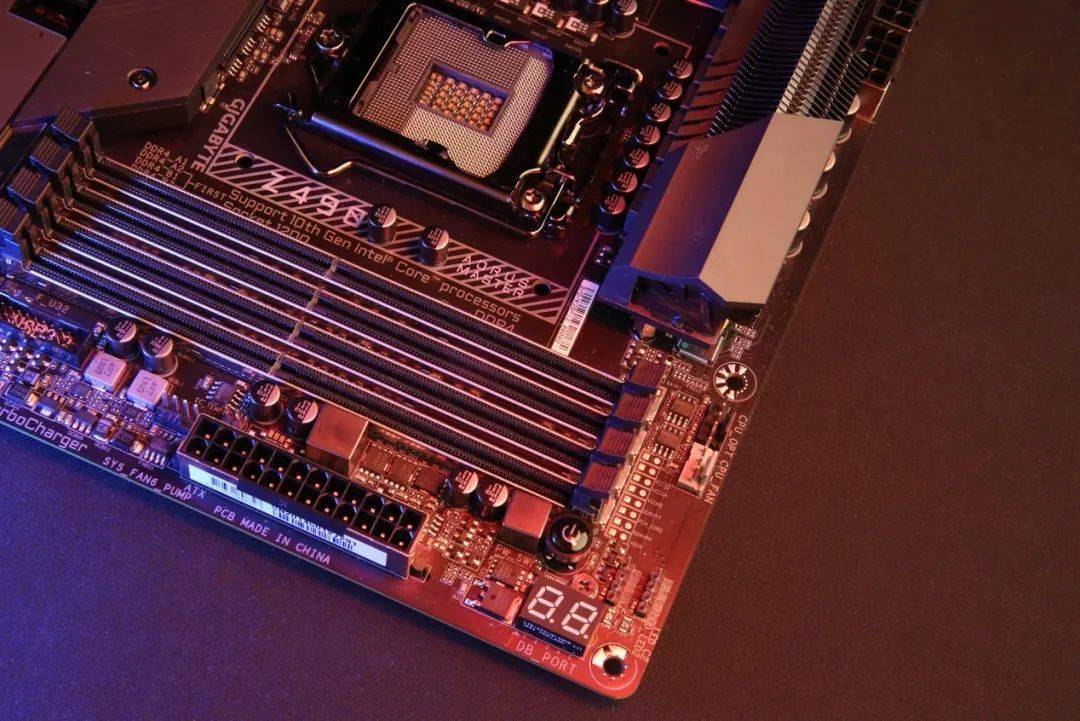

▸▸▸对于内存插槽部分，主板配备了4个内存插槽，并用钢铠加固，并使用独立于内存的接线，SMT内存插槽等设计，可以支持4800MHz + DDR4高频内存。有效降低电磁干扰，大大提高主板的内存超频能力。

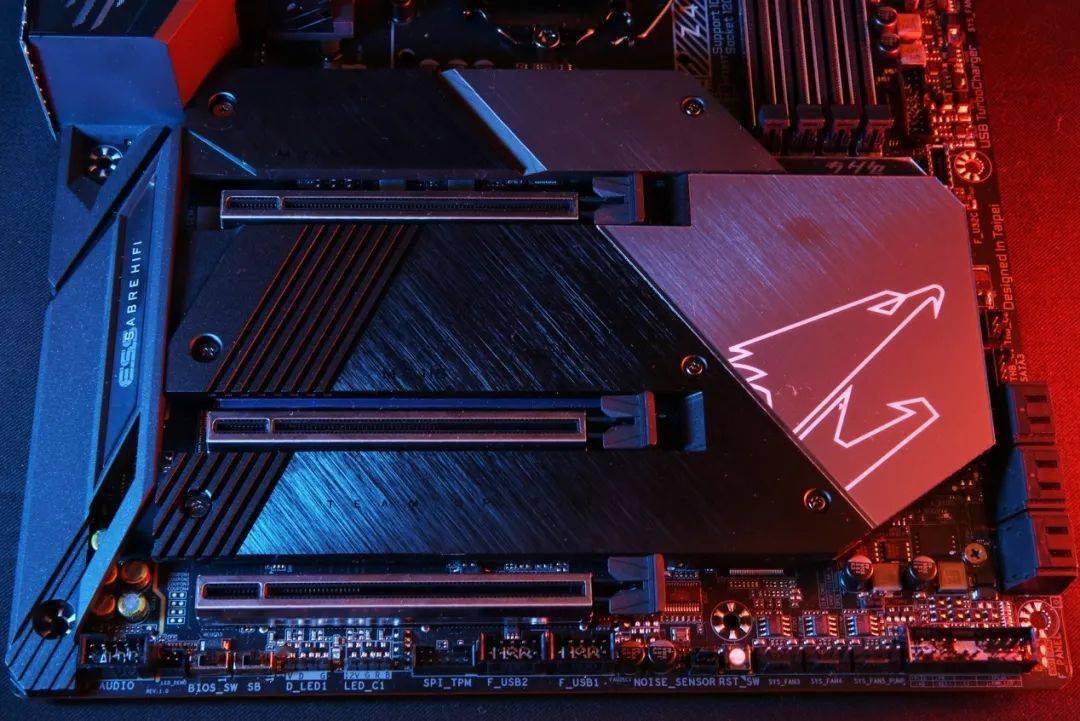

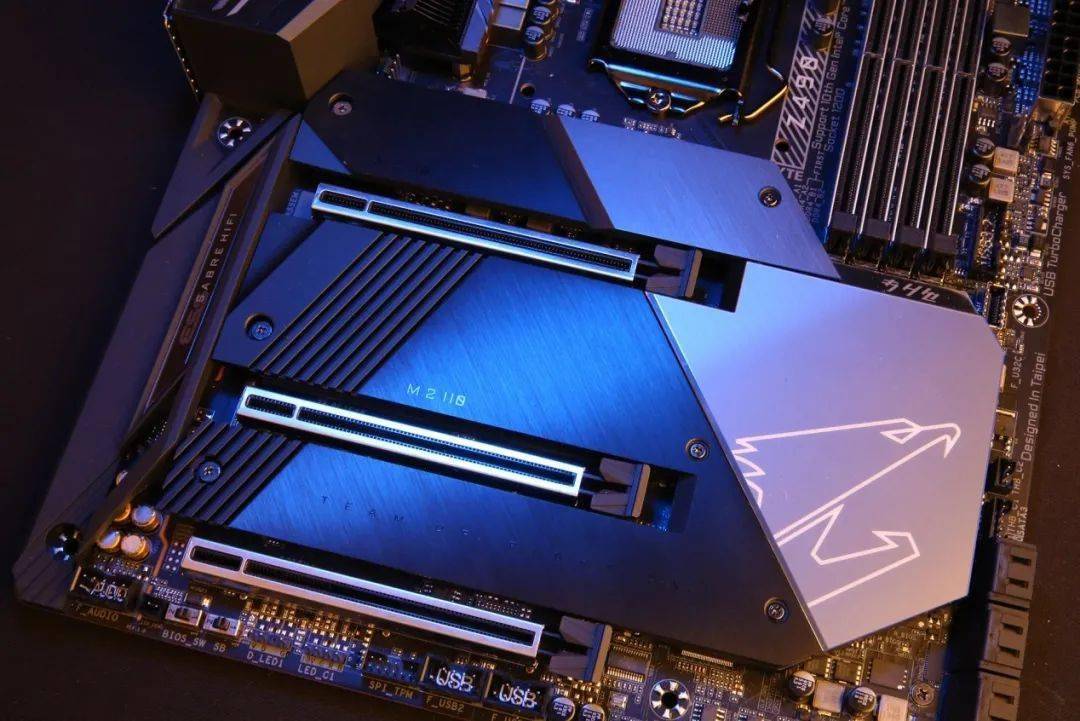

▸▸▸PCIE接口部件。主板提供了三个PCI-E x16端口，所有端口均受钢铠装保护。前两个由CPU提供，可以在PCI-E 3. 0 x16或x8 + x8模式下工作。同时，该主板是在PCI-E 4. 0材料中使用的。布线，时钟发生器和带宽控制芯片均符合PCI-E 4. 0规范。可以使用所有直接连接到CPU的PCI-E接口。支持PCI-E 4. 0，但需要CPU支持。

▸▸▸M.2接口部分，主板提供的三个M.2接口隐藏在散热器下方，并且都支持PCI-E 3. 0 x4。第一个M.2接口使用PCIE 4. 0硬件规格设计，需要CPU支持，以后可以支持PCIE 4. 0功能。

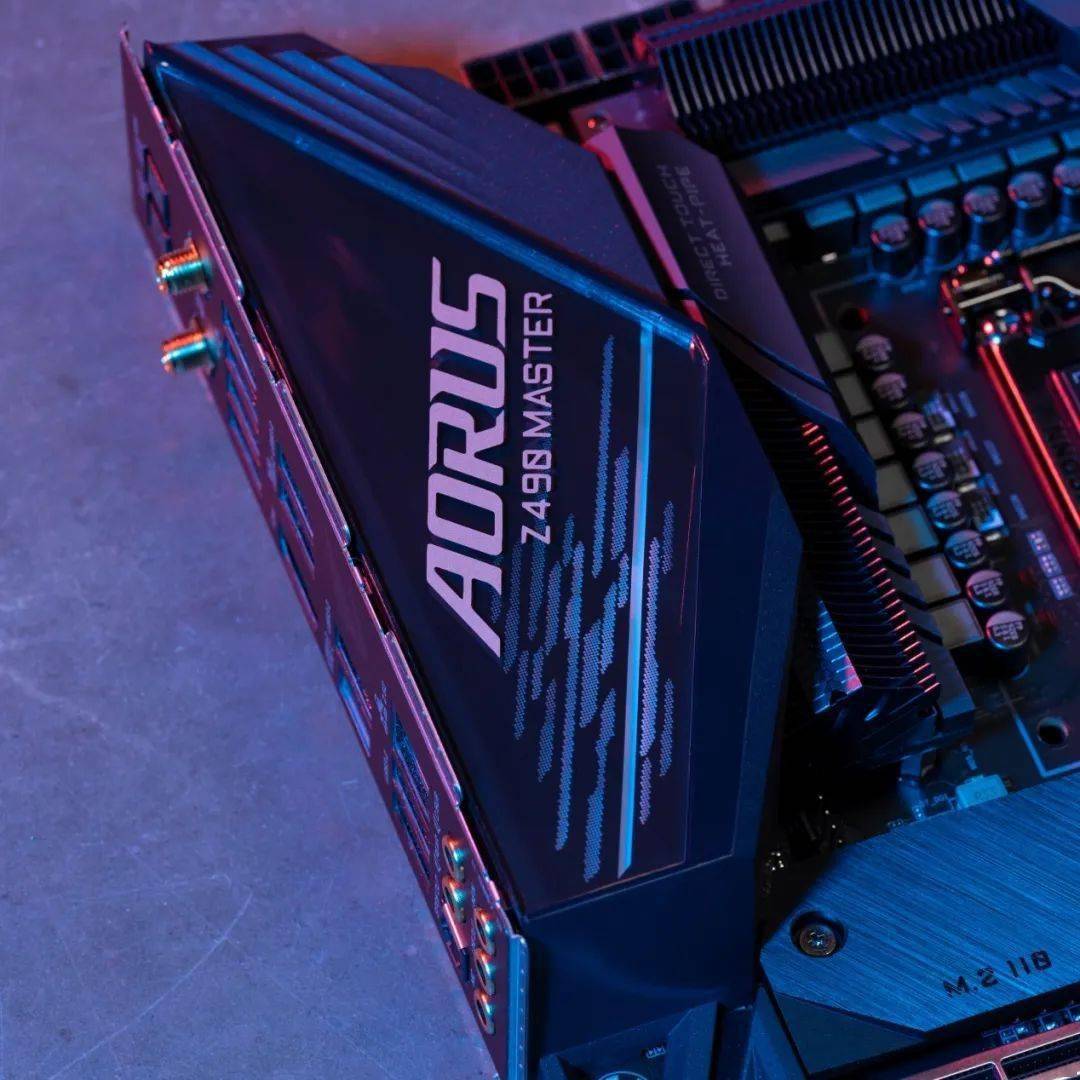

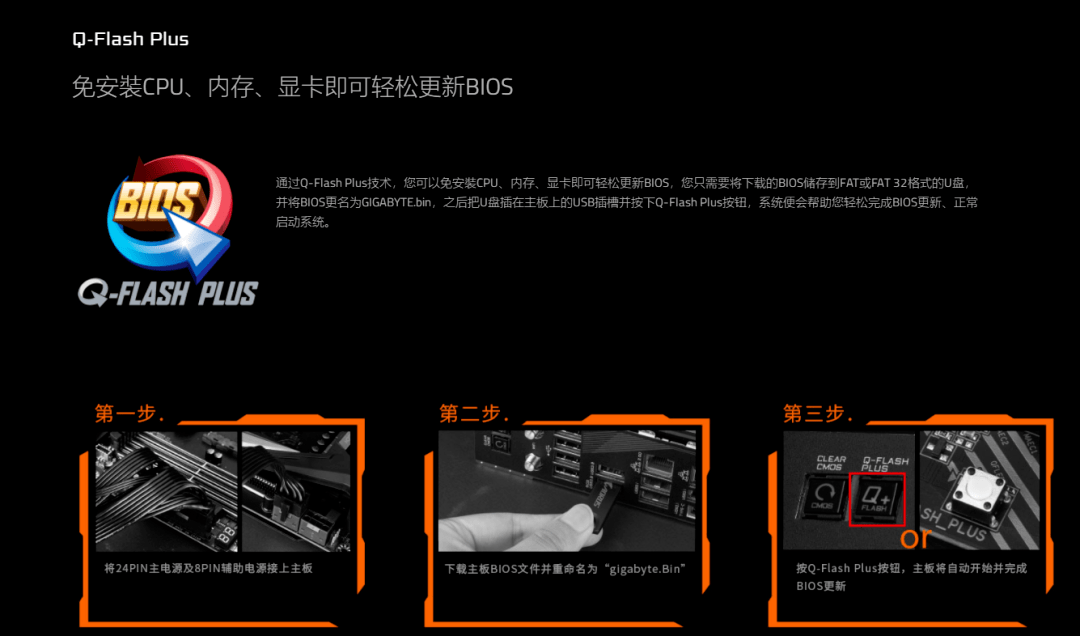

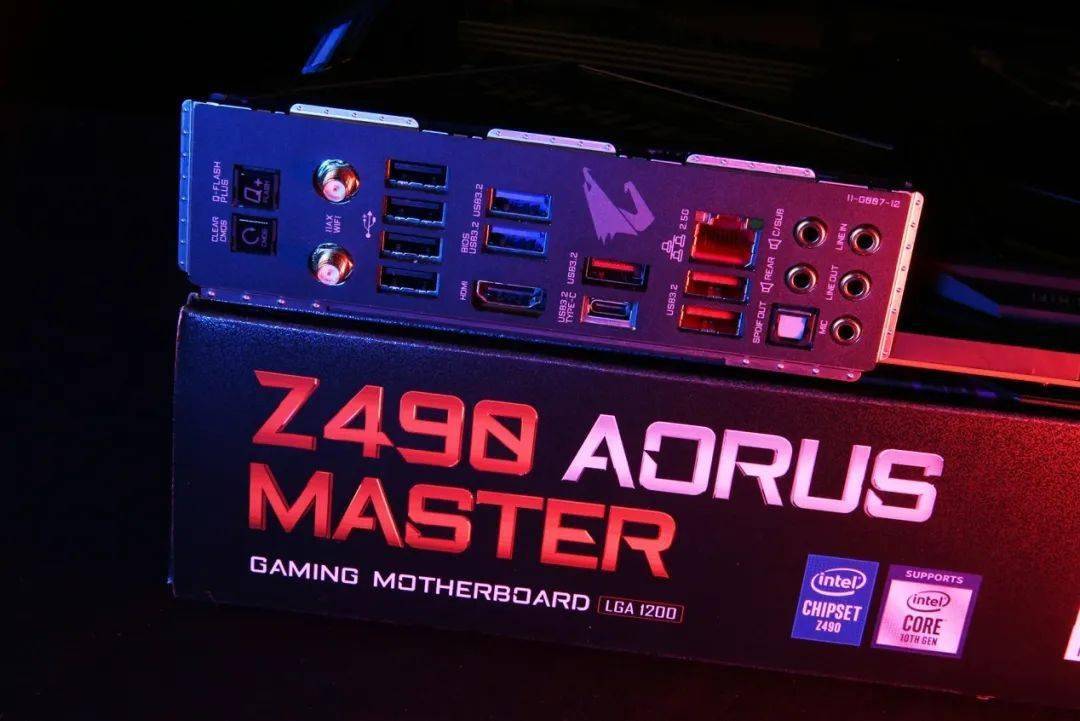

▸▸▸在后窗I / O部分中，技嘉Z490主板的整个生产线都装有集成装甲，将不再进行安装，除非您忘记安装挡板，否则找不到主板。与Z390主板相比，网络设备大多数已升级。该主板采用Intel解决方案，提供WiFi 6无线和2. 5G有线网络。这两个按钮是一个用于清除CMOS的按钮，另一个是不使用CPU的Q-FLASH PLUS支持。启动以升级BIOS。

了解如何将Core i9-10900K增压至5. 2GHz。

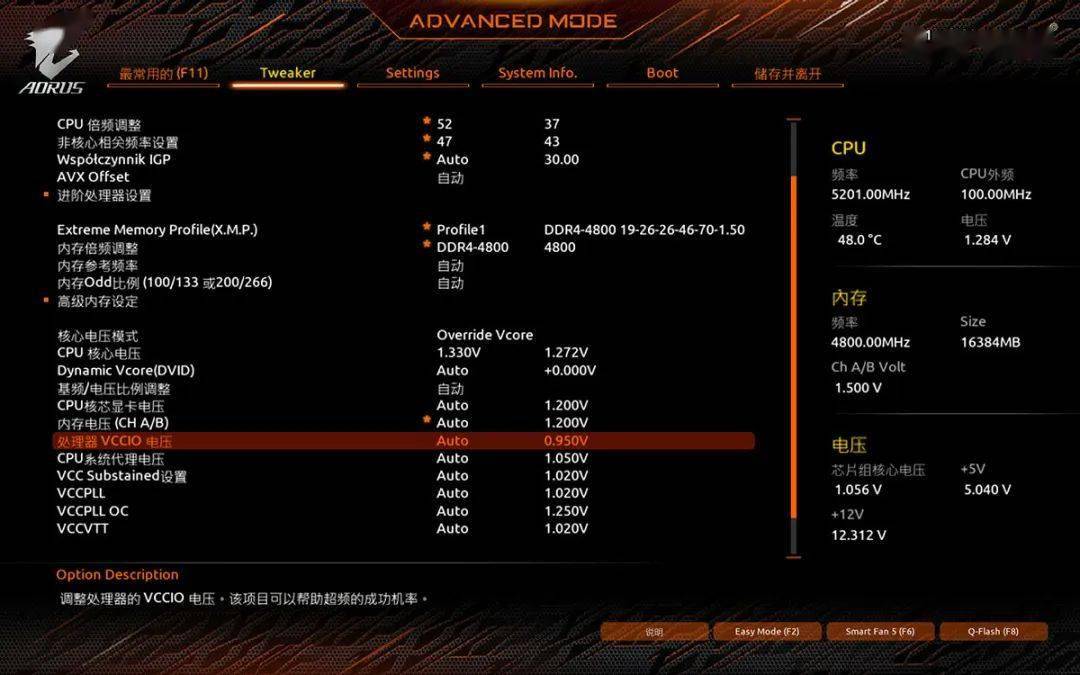

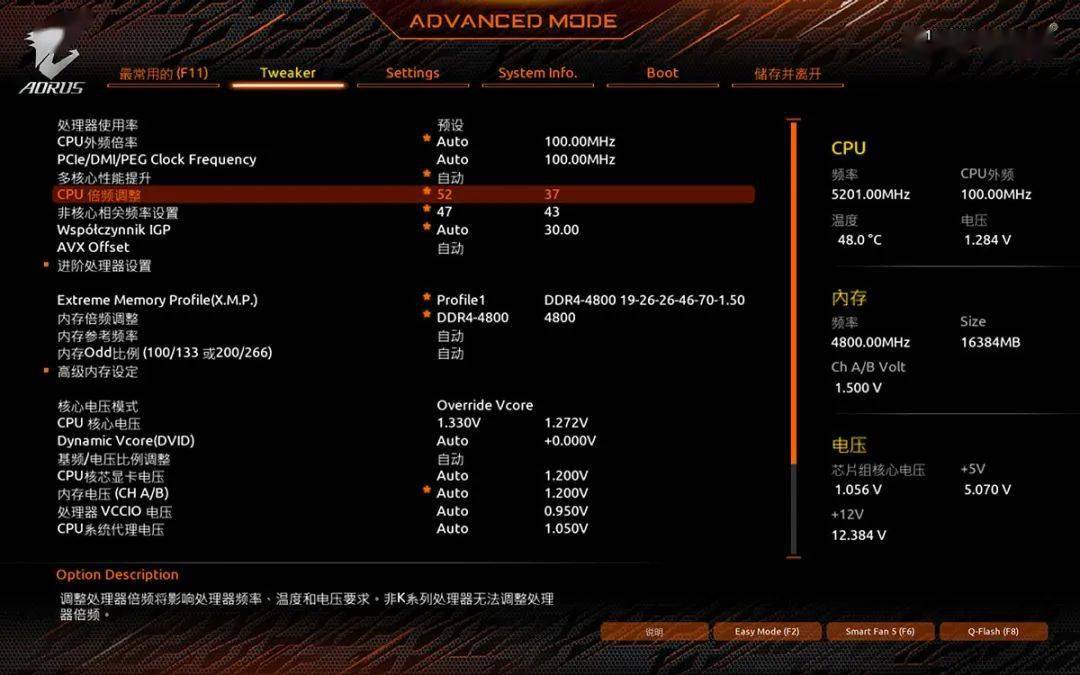

在BIOS-Tweaker选项中，找到CPU倍增器调整选项，将Auto更改为52，最后按F10退出并保存。当然，这是最简单的方法。要执行高级步骤，我们需要手动更改CPU电压。

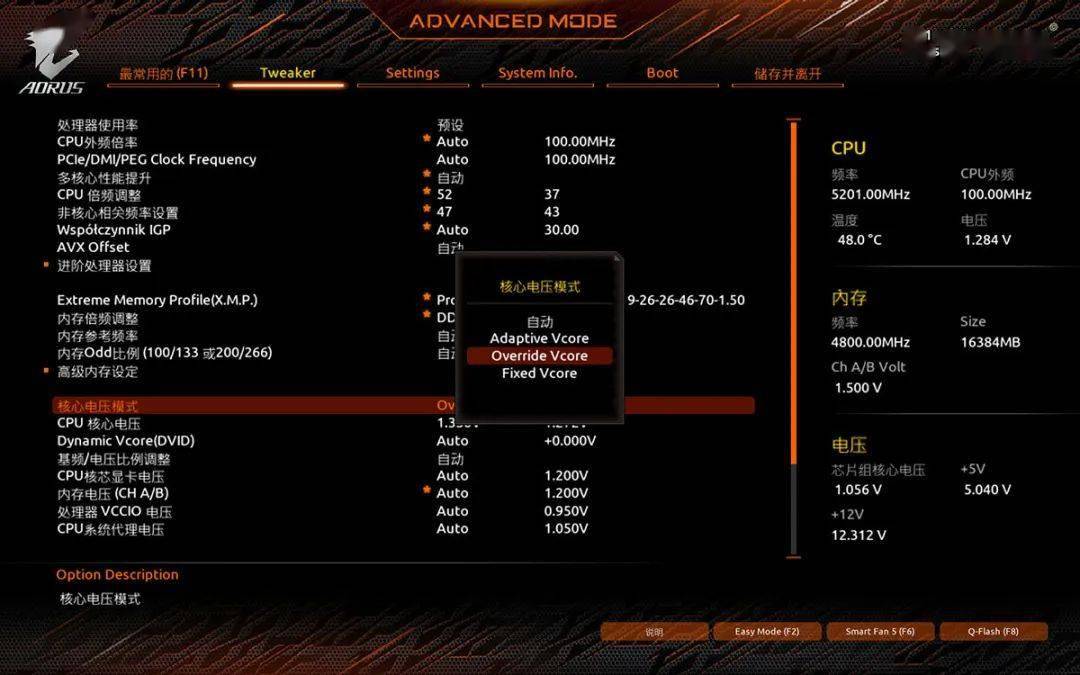

有许多方法可以控制CPU的电压。更加稳定的方法是使用Override Vcor​​e，这是手动电压模式。此时，CPU的电压将固定为您设置的电压值，并且不会出现较大波动。

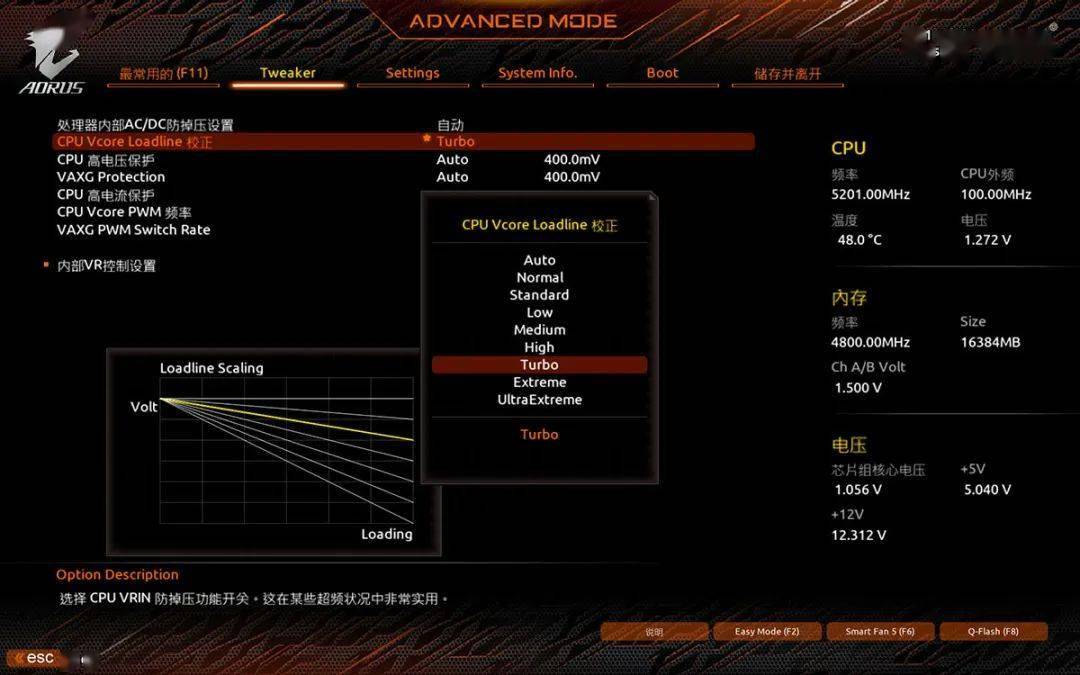

CPU Vore Loadine校准，最好手动更改此防跌落选项。不同的主板型号具有不同的适用齿轮设置。根据多次测试的最终结果，使用Turbo齿轮更适合手动操作。设定电压。接下来，您需要确定您的CPU是否需要内核电压才能稳定在5. 2GHz。在此过程中，您需要反复探索，不断修改电压并运行CPU稳定性测试。中间可能会有多个蓝屏。建议在1. 35V和1. 3V之间尝试。当然，这也取决于CPU本身的健康状况和散热条件。

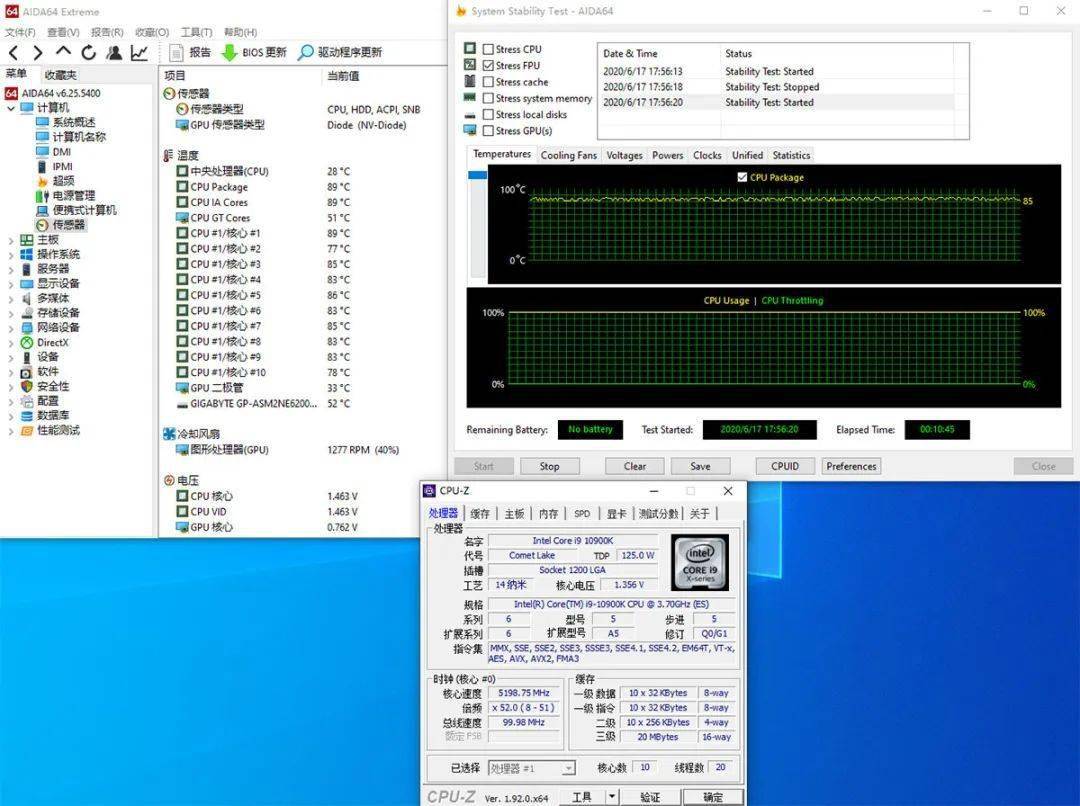

省略这些繁琐的测试，我们使用1. 356V超过5. 2GHz，并通过了AIDA 64 FPU烘焙机测试，以找到此i9-10900K CPU的最佳电压点。

CPU超频结束后，仍有内存供我们调整设置，但是比较时序和延迟，一组操作并不比超级CPU简单得多，因此我们仍然建议新手玩家可以优先使用XMP一键超频完成。

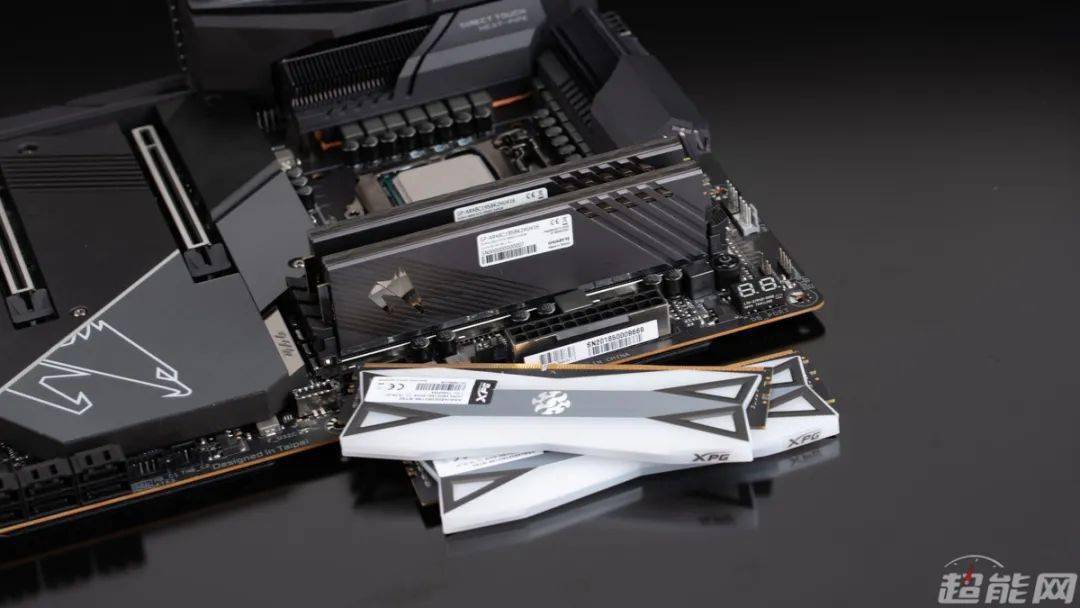

这里我们使用两组高频存储器，技嘉的GP-AR48C19S8K2HU416和ADATA XPG Longyao D60G进行说明。当然，这种频率存储器在市场上仍然比较少见。目前，更常见的高频存储器仍然是DDR4。 -3200/3600。

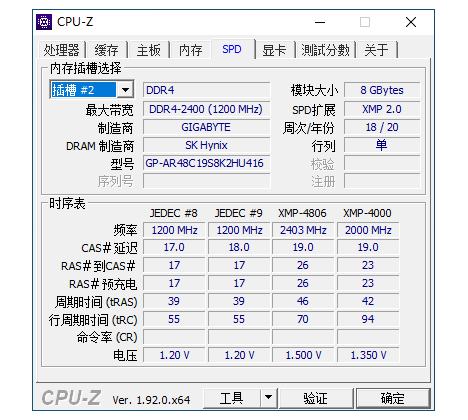

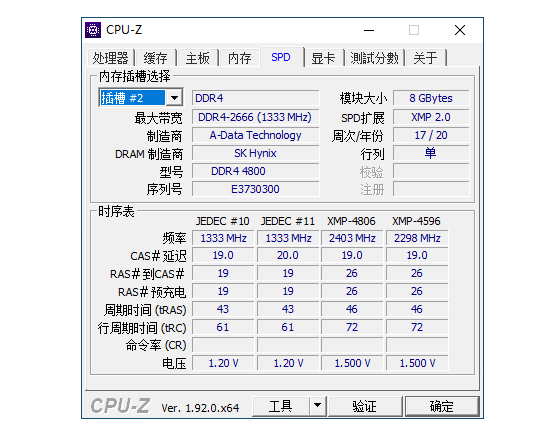

从CPU-Z的屏幕截图中可以看出，两组存储器的规格基本相似。最高XMP打开时，频率为4800MHz，时序为19-26-26-46，电压为1. 5V。

当然，为了在生产内存时适应更多型号的主板，不仅有一种XMP方案，所以BIOS XMP选项中将有Profile 1和Profile 2，以及这两种方案的频率上限通常低于1。

请注意，打开XMP后，主板的VCCIO和VCCSA电压将自动增加到一定程度。这取决于情况。在大多数情况下，您无需更改它，但是如果您认为CPU温度高得多，则可以稍微降低电压，但是也有例外。如果XMP的频率很高，则电压可能不足。

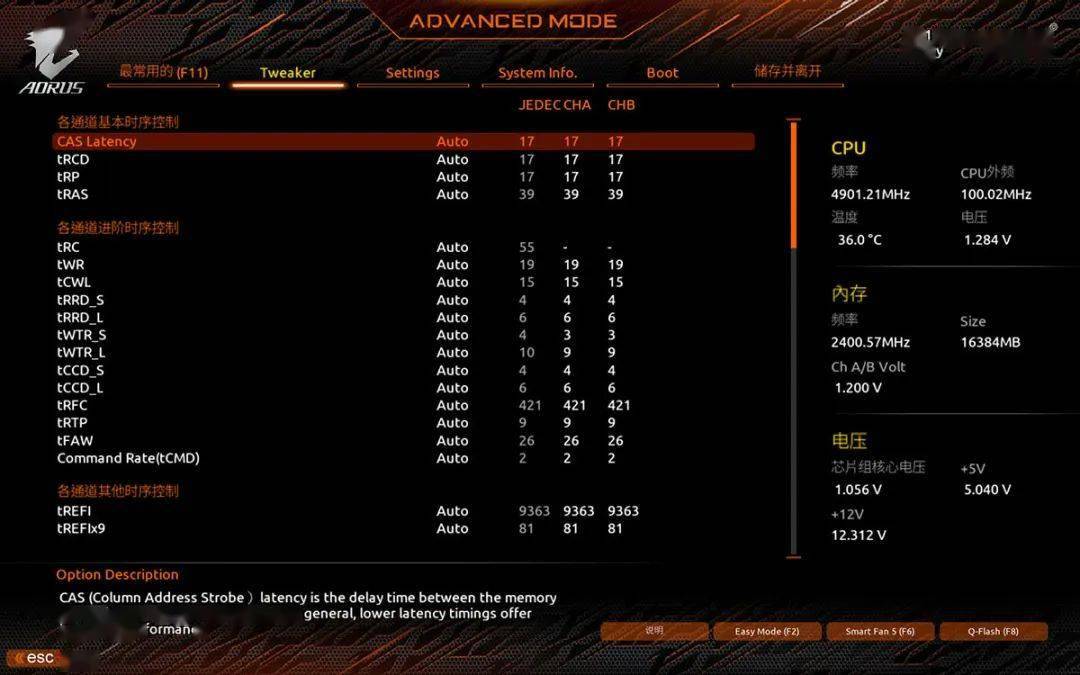

如果XMP频率很高，则可能在某些情况下需要手动添加时间，但是概率非常低。如果确实遇到过这种情况，请先尝试更改tRCD和tRP，添加1或2，然后添加1或2。CAS。

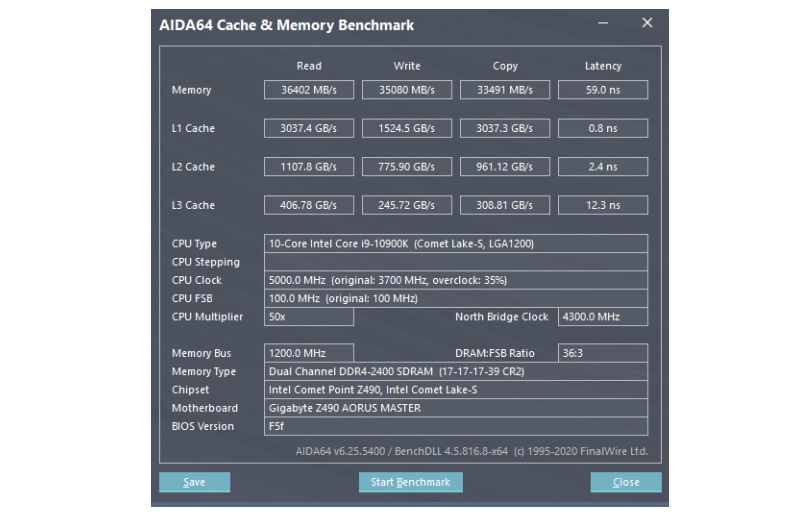

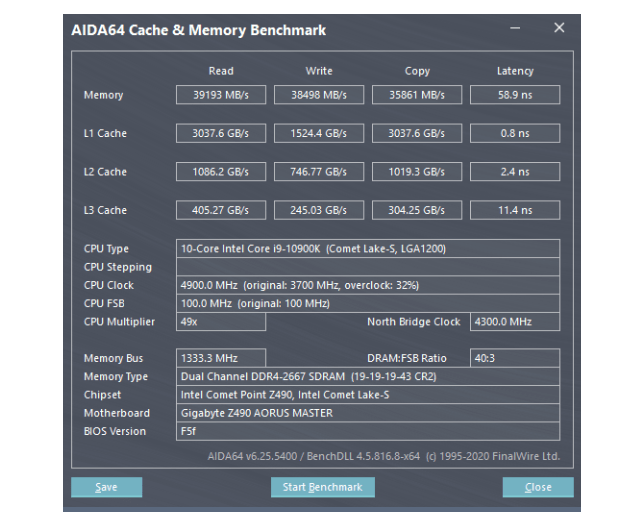

在这里，我们首先将技嘉和ADATA的读写测试结果放在没有内存XMP超频的地方。

您会看到技嘉和ADATA内存的默认初始频率仅为2400和2667。

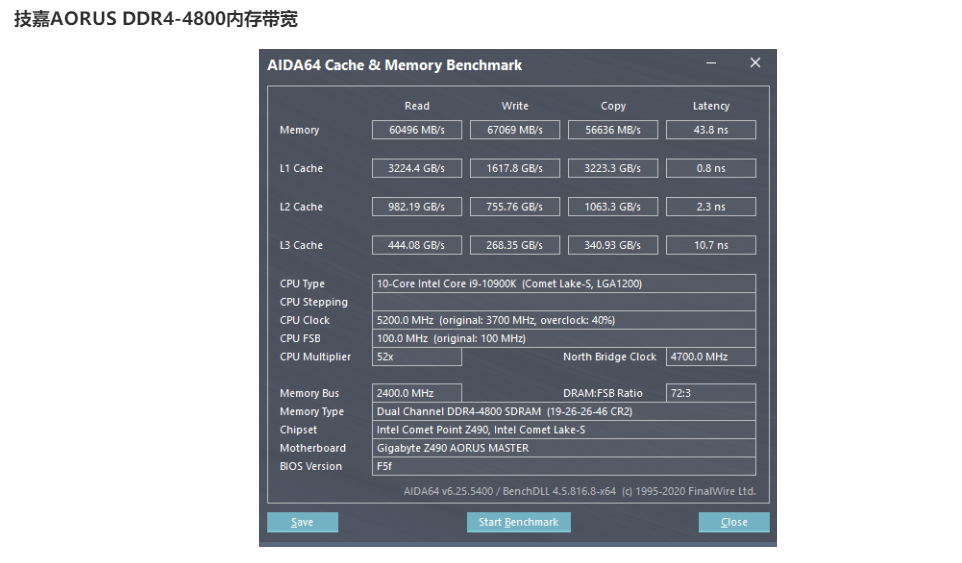

打开XMP后最明显的变化是带宽和等待时间显着减少，这有助于提高CPU的性能。如果游戏玩家对帧速率有很高的要求，那么节省内存延迟也很重要。

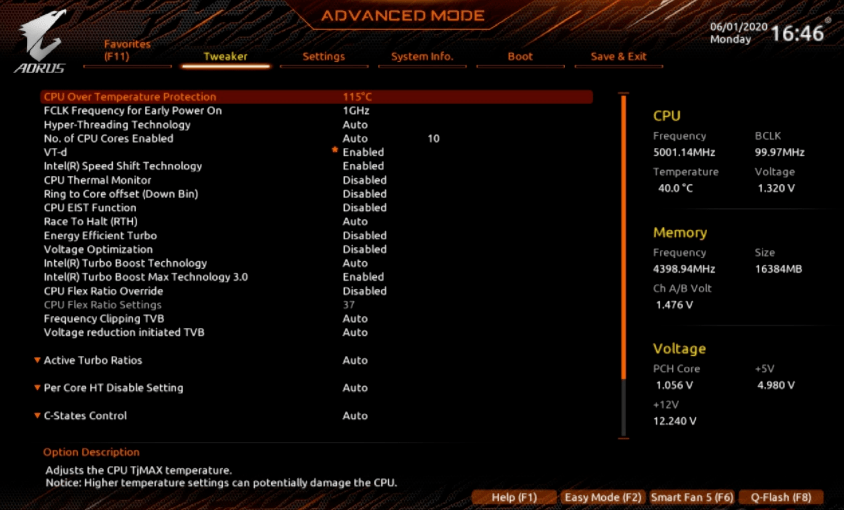

此外，如果要进一步减少内存延迟，还可以在高级CPU设置中测试“ Ring to core”环到pffset，它是CPU内部环形总线的频率，即Core的默认Ring频率。 i9-10900K 4. 3GHz，相对容易达到4. 7GHz。

可以看出，延迟增加了大约2ns，CPU频率高达5. 3GHz，但是进一步增加频率比较麻烦。当然，如果您具有更好的物理CPU和内存，并且手动删除电压和时序，则可能会得到更好的结果。
