你的电脑机箱有前置USB接口吗?能使用吗

电脑杂谈  发布时间:2021-04-05 20:02:57  来源:网络整理

市场上各种机箱的前音频面板接线大致分为四种类型:标准7线接口,简化的7线接口,5线接口和4线接口。对于带5线和4线接口的面板,由于制造不符合标准,即使连接后也无法形成正常的回路,后部也无法正常发声。对于这种面板连接,前后音频可以正常使用,因为无法实现。大声说,我在这里不再谈论。看看市场上通用机箱的音频电缆的标签:BIOSTAR两个前置音频接口和相应的接线方法:第一,14针接口标准7线连接方法:1 ---- MIC IN 2 --- --GND 3 ---- MIC POWER 4 -----未连接5 ---- LINE OUT FR 6 ----- LINE OUT RR7 ----未连接8 ---- -空9- --- LINE OUT FL 10 ---- LINE OUT FR 11 --- 12闭合13-14闭合的简化7线连接:1 ---麦克风输入2 --- GND 3 ---麦克风偏置4 ----无连接5 --- SPKOUT-R 6 --- SPKOUT-R 7 ----无连接8 ----空9 ---- SPKOUT-L 10 ---- SPKOUT- L11 --- 12关闭13-14关闭第二个10针接口。前音频接口的位置如下图所示:注意:当用户将连接器连接到PC的前音频输出时,此时将不输出后音频!附录2:前置USB接口现在,大多数计算机机箱都具有前置USB接口。在这个USB设备越来越丰富的时代,这极大地方便了我们。

您是否看到您的计算机机箱是否有正面的US B端口?可以使用吗?我认为,电子市场中内置的许多计算机即使配备了也都充耳不闻。原因很简单。商家曾经连接正面USB端口,但是每个主板的接口都没有统一的标准。他们经常连接错误的USB设备和主板,然后再也不敢连接正面的USB端口。 USB接口实际上并不难连接到正面USB接口。我已经为其他人成功连接了计算机的正面USB接口。接下来,我将带上新安装的手机,并逐步介绍如何连接前置USB接口。作者的主板是技嘉8PE800 I845PE主板,主板上有6个USB 2. 0端口。除了主板随附的两个USB端口外,其余四个USB端口需要从主板上的两个插座中引出。 ,主板提供了带有两个USB端口的后挡板。连接它更方便,只需将其直接连接到插座即可。您不必担心反向连接,因为无法反向连接。接口的上排具有5个引脚,接口的下排仅具有4个引脚,第五个引脚处于阻塞状态,因此不能反向连接。主板上剩下的插槽当然连接到了两个前置USB端口。作者的案例是Century Star 7103,那黑色的很酷,对吧? Century Star的包装盒随附用于连接正面USB接口的说明手册。上面介绍了主板上四个通用USB接口的排列方式,哈哈,就是作者的主板的那种。

拿住主板和机箱手册,然后看一下。你可能会头晕。为什么每个引脚的名称都不相同?这是许建立错误连接的主要原因。不仅USB接口的布置不同,而且每个引脚的名称也不同。这种情况的手册写得很好,每个引脚的名称也不同:USB电源(VCC,POWER,5V,5VSB,U0VCC)线是红色的USB数据负极线(DATE2-,USBD2-,PD2- ,USBDT2)-,U0DA-)线为白色USB数据正极线(DATE2 +,USBD2 +,PD2 +,USBDT2 +,U0DA +)线为绿色USB接地(GND,GROUND)线为黑色。这就是USB的所有接线,也有USB电缆。上面的类似,只是正极和负极USB数据线名称中的数字增加了1,以显示与第一个USB接口的区别。让我总结一下。实际上非常简单。前两个USB端口共有8条线,每个USB端口需要4条线。通常,主板上有两行USB端口,一行是USB端口。将红线连接到USB电源,白线(带“-”号)连接到USB负极数据线,绿线(带“ +”号)连接到USB数据正极线,最后将黑色接地线。

联想主板 前置音频_主板前置音频接法_主板前置音频

请注意,连续连接的两条USB正负数据线上的数字必须相同。如果遵循上述方法,则最下面的行是确定的。最好在连接后再检查一次,可以看到我连接的电线的颜色排列是否与主板随附的背板的USB接口一致?这个完成了!从左到右的颜色:红色\白色\绿色\黑色。常用的主板前置音频接口AUDIO是根据英特尔®I / O面板连接规范设计的。引脚定义(AUDIO)如下:1. AUD_MIC 2、 AUD_GND 3、 AUD_MIC_BIAS 4、 AUD_VCC 5、 AUD_FPOUT_R 6、 AUD_RET_R 7、 HP_ON 8、 KEY 9、 AUD_FPOUT_L 1_L9]面板麦克风输入带地线的模拟音频电路麦克风电源至带+ 5V电源滤波的模拟音频电路的电源前面板右声道音频信号前面板右声道音频信号返回以供将来的耳机放大器电路使用,空引脚,前面板左声道音频信号返回到AUDIO的前面板左声道音频信号的十针设计可以应用于带有功率放大器和扬声器的高端机箱,也可以应用于普通机箱的前置耳机插孔。由于第4针用于为功率放大器提供+ 5V电源,因此,在连接到普通机箱的前置耳机插孔时,请勿将任何导线连接到第4针,否则主板和耳机会被烧毁。

如果未使用前置音频插孔,则必须使用跳线帽将5、6、9和10引脚短路,以便将输出信号传输到后置音频端口。否则,背面的Line-Out音频接口将无法工作。当前,机箱前部耳机插孔的类型和连接:一、基本根据英特尔®I / O面板连接规范设计,并提供7根电缆:该前部音频插孔的耳机插孔带有弹簧。开关,更大。左右两个通道返回到主板连接(LINE OUT RL和LINE OUT RR)。对于这种耳机插孔,背面的音频输出插孔用于连接扬声器,而正面的插孔用于连接耳机。使用前部插孔连接耳机时,背面的扬声器会自动断开连接,拔出耳机时,它们会自动连接至扬声器。 7条线与主板的前音频接口JAUD1之间的连接如下:MIC IN ————————>①接地线(GND)————————————>② MIC POWER ——————>③面板右声道输出(LINE OUT FR)————>⑤面板右声道返回(LINE OUT RR)————>⑥面板左声道输出(LINE OUT FL) ————>⑨面板左声道返回(LINE OUT RL)————>⑩[请注意:⑴AUDIO麦克风连接,MIC IN连接到引脚1,MIC POWER连接到3如果引脚反向连接,则会导致麦克风无输入或音量太低; ⑵请务必连接接地线,该接地线必须连接到引脚2。 1⑶5、引脚9连接到左右声道输出,6、引脚10左右声道返回。

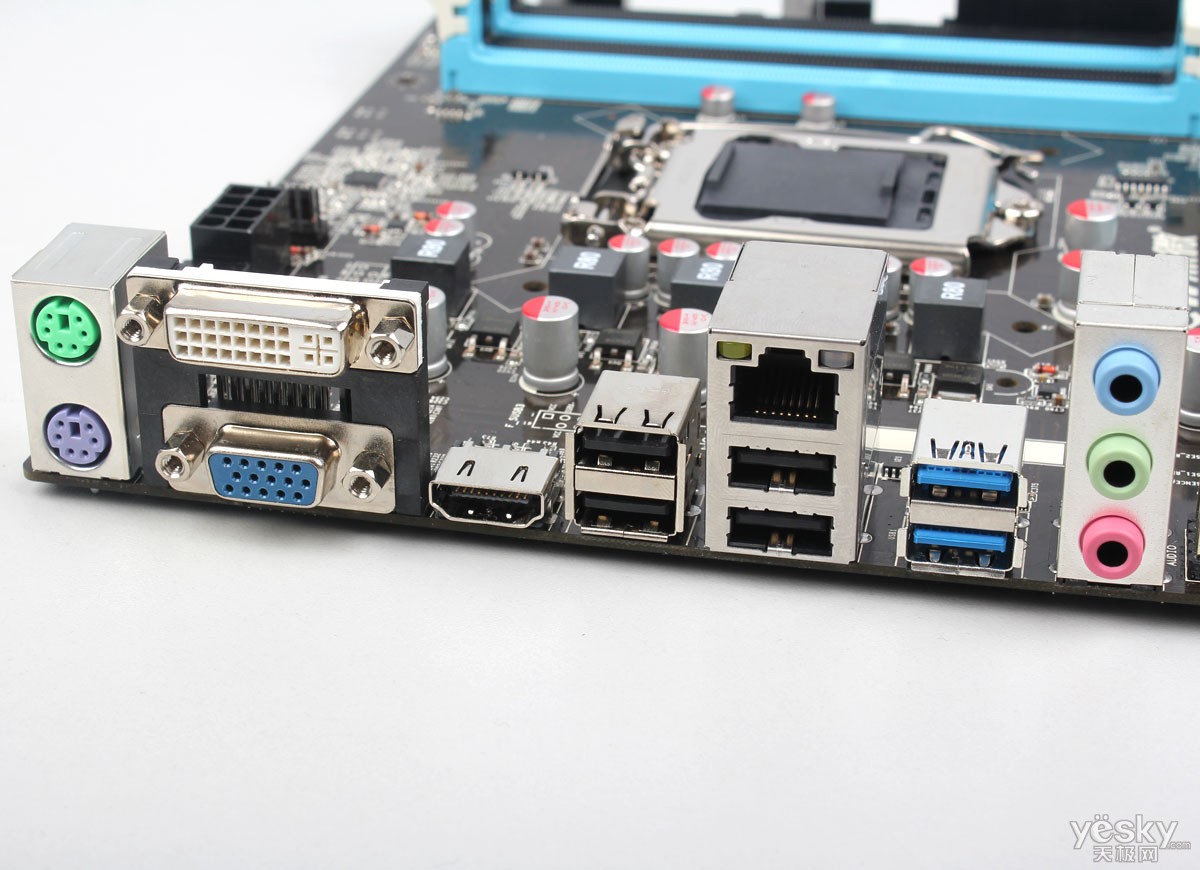

主板前置音频接法_联想主板 前置音频_主板前置音频

] 二、有关其他类型的连接线,请参考以下(5条连接线)的连接方法:MIC POWER ----连接至麦克风电源MIC IN -------- -连接到麦克风输入LINE OUT L ------连接左声道输出LINE OUT R ------连接右声道输出插入四个引脚后的情况如下:MIC-1 ■Empty-3■R --5■Empty--7■L--9■■2 --- G■4 --- Empty■6 --- Empty 8 --- Empty■10 --- Empty = ====== ============================================ ====== =======主板音频调整线图10已解决。需要两个跳线。不需要图11。 --------------------- ----------------------------- --------------------- ----------------------------- --------------------- ----------------------------- ----- 一、英特尔AC97前置音频接口规格《面板I / O连接设计指南》指定了前置音频接口插槽,电缆以及主板和机箱的插针的名称。

主要要点如下:1、音频连接器连接器设计应支持使用标准的前面板麦克风和耳机。无需特殊软件即可直接使用音频。前面板音频连接器旨在支持立体声音频输出(耳机或有源扬声器)和麦克风输入(单声道)。麦克风输入(单声道)连接到前面板上安装的3. 5毫米迷你插座。插座的核心端子连接到麦克风输入信号,外环端子连接到麦克风音频偏置信号。 2、电气连接两个前面板音频输出(AUD_FPOUT_L和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L和AUD_RET_R)连接到安装在前面板上的5k,将6、 10用作返回检测信号,将4、 7引脚用作用作检测信号。 3- 3、更改为前音频面板插座:AC97规定麦克风插座可以是非开关式插座,因为该插座专用于麦克风输入。 HD规定此插座必须是开关型双通道插座,因为该插座不再是单个麦克风输入,也可以用作音频输出。前音频面板插座的接线如下:四、如何将AC97音频面板接线连接到HD连接器4- 1、接线AC97音频面板接线与HD兼容。因此接线方法与AC97相同。如下图所示:
