对地电磁炉“连爆”故障及维修提示

比较器U2B的第7引脚同相输入端子接地+ 3. 9V电压正常，而U2B的第6引脚同相输入端子接地+ 3. 7V电压正常。当U2B第7针的同相输入端子的电压接地+ 3. 7V时，将在电磁炉加热时引起“嗡嗡声”故障，或在“电磁炉不加热”的情况下发生故障。 “间歇性加热”故障。

如果U2B引脚7的同相接地输入电压低于+ 3V，则电磁炉将发生“连续猝发” IGBT故障。如果U2B针6的反相输入端子接地+ 4. 1V电压，则在电磁炉加热时将导致“无加热报警”故障和“间歇加热”故障。

如果U2B引脚7的同相输入端子的接地电压与比较器U2B引脚6的同相输入端子的电压相似，则将导致“不间断电位计检查”或“识别”。当电磁炉通电并加热时。 “锅炉加热”和“间歇加热”失败。

如果U2B引脚7的同相输入端子的接地电压和U2B引脚6的反相输入端子的接地电压均正常，则进行“不间断壶检查”或“潜在加热”当电磁炉打开并加热时会发生故障。 。主要是由于电流检测电路和CPU芯片损坏造成的。

维修提示

1）当电网电压正常为220V时，电源电压接地+ 305V，C92接地+ 18V，C91接地+ 5V，第7针同相输入必须确保比较器U2B的大小。端子到地的电压必须高于第6引脚的反相输入端子的接地电压+ 0. 2V，并且第一个引脚的输出端子的接地电压为+ 5V。同步电压比较电路都正常。

2）在使用电磁炉数年之后，由于使用了同步电压比较电路，采样地分压器芯片电阻R1 7、 R5 2、 R1 8、 R19可能具有较大的电阻值。结果，比较器U2B的第7引脚的同相接地的电压与比较器U2B的第6引脚的同相接地的电压相同。此时，电磁炉容易出现“间歇加热”故障。

维修时，将比较器U2B的第6引脚的反相输入端子接地，并并联150KΩ的公共电阻，以使U2B的第6引脚的反相输入端子接地。 + 3. 7V电压；第7针同相。输入端子对地的电压保持在+ 3. 9V，整个机器恢复正常。

3）当电网电压高于220V时，处于250V的高压下。比较器U2B的第7引脚同相输入的接地电压必须高于U2B的第6引脚同相接地的输入电压+ 0. 2V。否则，电磁炉有时会“间歇性加热”，并且整个机器的工作电流将变得大于13A。甚至可能导致“重新燃烧加圈”故障。

1）当比较器U2B的V引脚6的输入端子反相到地+ 3. 7V电压时，正常； V +引脚7同相输入端接地0电压； U2B引脚1输出端子输出低电平。同时，电磁炉会出现“不加热报警”的故障。

2）当比较器U2B，V-第6针反相输入端接地+ 3. 7V电压时，是正常的；而U2B，V +的第7脚同相输入端子的接地电压高于+ 3.，高于9V。比较器U2B的引脚1的输出为高。电磁炉的加热将导致“嗡嗡声”故障。

3）如果比较器U2C高压保护电路的采样芯片电阻R18未被焊接，则断路并导致V +引脚7的同相输入端子接地+ 5. 8V电压上升； V-引脚6反相输入端子接地+ 3. 7V电压，正常； U2B引脚1输出端子输出为高。加热电磁炉时，会出现“小锅可以加热，大锅不能加热”的故障。

4）当同步电压比较电路比较器U2B，V +第7脚同相接地+ 3. 9V电压时，是正常的；这时，如果U2B，则V-的第6脚反相输入到地0电压；比较器U2B的引脚1的输出为高。同时，电磁炉将出现“无警报，无加热”故障。而且电磁炉具有“锅不停检查，啪啪”的故障。

5）当同步电压比较电路比较器U2B，V +第7脚同相输入端+ 3. 9V电压接地时，是正常的；如果是U2B，则V-第六引脚将输入端子反相至地电压，当其高于+ 3. 7V或+ 7. 2V时；比较器U2B的第一个引脚的输出为低电平。电磁炉的加热将出现“没有加热的警报”故障。

IGBT高压保护电路

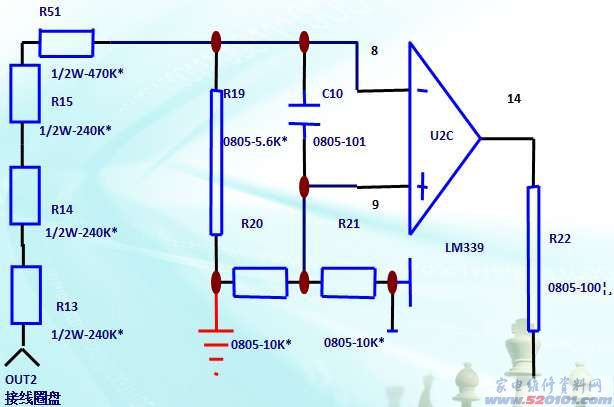

四、高压保护电路

为了确保电磁炉在加热过程中处于异常状态，高压保护电路始终会检测IGBT管的集电极电压。当IGBT管的集电极电压接近该管的上限耐受电压时，设置它是为了防止和避免IGBT击穿损坏。保护电路。

比较器U2C的参考电压采样后取+ 5V电压，经电阻R2 1、 R20分压后，再将+ 4. 6V电压发送至比较器U2C（V +）的第9引脚同相输入端；取IGBT管套件对电极电压进行采样并用电阻器R1 3、 R1 4、 R51进行分压后，+ 1. 2V电压将被发送到比较器U2C的第8引脚的反相输入端子（V- ）。当电磁炉正常（V-）时，反相输入端子电压应小于（V +）同相输入端子比较参考电压，此时比较器U2C引脚14输出高电平。如果整个机器都异常，则反相输入端子（V-）上的电压大于同相输入端子上的参考电压，比较器U2C的第14引脚输出低电平。该信号Vout下拉后，会影响PWM脉宽调制电路，降低IGBT驱动占空比，缩短IGBT导通时间，从而降低IGBT C极电压，达到保护IGBT的目的。

1、高压保护电路的维护

修理时，请打开电磁炉的电源并等待。用500型三表直流电压10V档测量同步电压比较电路，比较器U2B的第6脚反相输入端接地+ 3. 7V电压，正常；将U2B 1引脚的输出端子接地+ 5V，电压正常。通常，将U2B第7引脚的V +同相输入端子接地+ 3. 9V电压。

1）如果高压保护电路采样芯片电阻器R18未被焊接或断开，并且接地分压器芯片电阻器R19未被焊接或断开。这将导致同步电路LM339的引脚7的电压过高（+ 5. 6V或更高）。此时，电磁炉将出现“嗡嗡声”故障。

2）测量高压检测电路比较器U2C的第9引脚同相输入端到地+ 4. 6V电压，这是正常的；测量U2C的第14针输出端子到地+ 2. 3V电压，这是正常的；如果测试比较器U2C的第8引脚将输入端子反相至接地0电压（通常+ 1. 2V）。大部分片式电阻器R18处于拆焊或断路状态。由于高压保护电路的采样电阻R18的值会逐渐变化并损坏，因此有时可能会导致“重复的IGBT管”出现故障。

3）如果将U2B（V +）引脚7的同相输入接地测试+ 5. 6V电压上升（通常+ 3. 9V）；测试U2C（V-）引脚8的反相输入端子到地0的电压（通常+ 1. 2V）。

大多数高压保护电路采样电阻R18是开路的。由于采样电阻R18的开路损坏，电磁炉在加热过程中出现“小锅可以加热，大锅不能加热”的故障。

2、维护提示：

高压检测电路损坏时：

1）有时候，电磁炉在加热过程中可能会出现“小锅可以加热，但大锅不能加热”的故障。

2）有时会导致“ IGBT管反复爆炸”的失败。

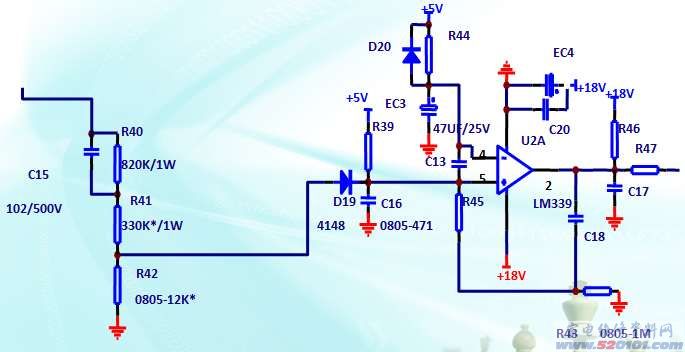

电涌保护电路

电涌保护电路在加热过程中为电磁炉提供保护，以避免电网电压出现异常电涌（包括：电网配电设施的“公共变压器”容量不足，导体负载面积过小以及空气不良）开关触点，以及接线端子的接触不良），可以及时自动关闭IGBT管，以防止IGBT管烧毁。

浪涌电路的信号Vin从电网电压的整流信号中采样。当电源电压正常时，V4小于V5。比较器U2A的输出V2信号通过C15和R40耦合，然后除以R4 1、 R42。

当电源电压正常时，比较器的引脚5的电压低于引脚4的5V，比较器的引脚2的输出为低电平，不影响后续IGBT的Q6。使能控制电路。

当电源突然有浪涌电压输入时，此高压信号使D19的阳极高于阴极，从而导致比较器5引脚的电压高于4引脚，从而使比较器2引脚输出高电平，可以使IGBT的后级Q6导通，控制电路导通以关断IGBT，从而保护IGBT。

修理时，请打开电磁炉的电源并等待。使用直流电压为10V的万用表测量电涌保护电路第4针接地的比较器U2A的反相输入端子的电压到地+ 4. 8V的电压，这是正常的；测量U2A的第5个引脚的同相输入端子的电压到地+ 3. 2V。 ， 是正常的;测量U2A引脚2输出端子对地的电压+ 0. 2V是正常的。

1）如果电涌保护电路的采样电阻R41的接地电压为0（通常为+ 2V），则可以正常加热电磁炉。但是有时会出现“ IGBT管反复烧毁的间隔”故障。

2）如果电涌保护电路的采样电阻R41接地电压升高超过+ 4V，则电磁炉在加热过程中将出现“无警报或无加热”故障。

2、维护提示

1）如果电涌保护电路的采样电阻40的值发生变化或断开。

2）隔离开关二极管D19是否断开或断开。

3）如果比较器U2A损坏。 （当电阻4 0、，二极管D1 9、比较器U2A损坏时，电磁炉可以继续加热使用。但是，这会导致IGBT管出现不规则的爆裂，在维护期间应注意这一点。 ）

4）如果耦合电容器C15泄漏，片式电阻器R42改变值，片状电容器C13泄漏并且比较器U2A损坏，则电磁炉将出现“无警报或无加热”故障。

未完成，请继续浏览Midea的电磁炉电路原理和维护第2部分
