技嘉880GM-USB3主板的前面板音频接口(F-AUDIO)的接法是怎么样的?(图)

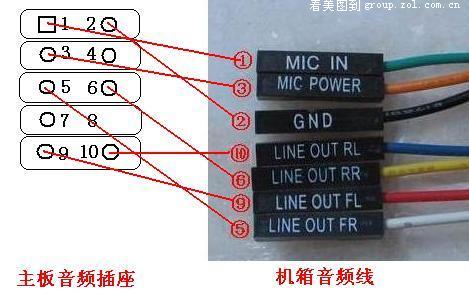

技嘉880GM-USB3主板的前面板音频接口（F-AUDIO）如何连接？麦克风没有声音-7条线与主板的正面音频接口之间的连接如下：麦克风输入（MIC IN）————————>①接地线（GND）———— ————————— >>②MIC POWER ——————>③面板右声道输出（LINE OUT FR）———— >>面板右声道返回（LINE OUT RR）————> ⑥面板左声道输出（LINE OUT FL）————>⑨面板左声道返回（LINE OUT RL）————>⑩注：AUDIO的麦克风已连接，MIC IN已连接至引脚1，MIC POWER连接到引脚3。如果连接反向，将导致麦克风无输入或音量很小；否则，麦克风将无法连接。 ⑵请务必连接地线，必须连接到引脚2； ⑶5、引脚9连接到左右声道输出，6、引脚10连接到左右声道以返回。

如何插入主板上的F-Audio？----- F-Audio插入板上有盲孔，不会让您出错。请注意。对于HDMI，必须连接spdif电缆在独立显卡上，通过独立显卡输出到电视

技嘉G31M-S2C主板的前面板音频接口（F-AUDIO）的连接方法是什么...- 360 Q＆A- 1、机箱前接口的概述。 POWER SW =电源按钮，POWER LED =开机指示灯（注意正极和负极），RESET SW =重新启动按钮，HDD LED =磁盘指示灯（注意正极和负极），HD AUDIO =音频接口，USB = USB接口。 2、 USB 3. 0接口，反设计只是设计，只需将其插入...

如何连接f音频-一、 HD机箱前面板连接1、 HD Audio前面板已更改。前音频面板有两个音频插孔。这两个音频插孔在AC97中分开，清楚的是，粉红色的一个用于插入麦克风，绿色的一个用于插入耳机。 HD Audio已更改为智能插孔，并且两个插孔均为双声道，可以插入耳机或...

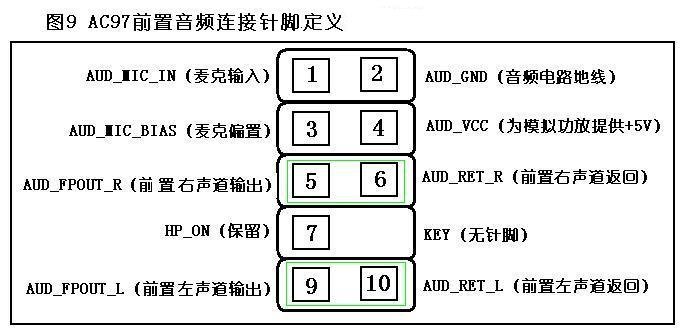

技嘉主板前置音频的连接方法是什么？-—— MIC-IN ———————— 1 GND ———————————— 2 MIC BIAS ———— — —3 4不连接SPKoutR --- 5返回R --- 6 7不连接8没有SPKoutL ------- 9返回L ------- 10

如何在主板上插入“音频F-AUDIO”？---左侧是音频电缆，右侧是引导，状态指示灯等。音频针脚的顺序已固定标准。总共有9个音频引脚，但它们共占10个引脚，而第8个引脚留为空白。上面的图片是典型的前置音频连接，实际上只需要连接前置音频。 7行...

B85M-HD3主板的f-音频接口是什么？-B85M-HD3主板的f_audio接口用于连接前置耳机和麦克风接口，应将其连接至B85M-HD3主板的前置音频电缆。机箱。计算机机箱主板，也称为主板，系统板或主板；它分为商用主板和工业主板两种。它安装在机箱中，是微型计算机最基本和重要的组件之一。 一.主板通常为矩形电路板，其上安装了计算机的主电路系统，通常具有BIOS芯片，I / O控制芯片，键和面板控制开关接口，指示器插头，扩展插槽，主板和插件卡直流电源连接插件和其他组件。主板采用开放式结构。大多数主板都有6-15个扩展插槽，用于PC设备的控制卡（适配器）。通过更换这些插卡，可以对微型计算机的相应子系统进行部分升级，从而使制造商和用户在配置模型时具有更大的灵活性。

主板正面的音频接口的连接方法-----取决于您的主机箱接口。如果将它们连接在一起，将很容易连接并且不会插入。通常，接口在音频旁边，然后分散。一个引脚连接到正极5v，第二个引脚连接到地线，三个或四个引脚连接到左音频通道，第五个引脚连接到单独的线。它应该是一条单独的黑线。七个或八个引脚连接到右侧通道。

技嘉前置音频连接??????-如图所示％C7％B0％D6％C3％D2％F4％C6％B5％BD％D3％B7％A8
